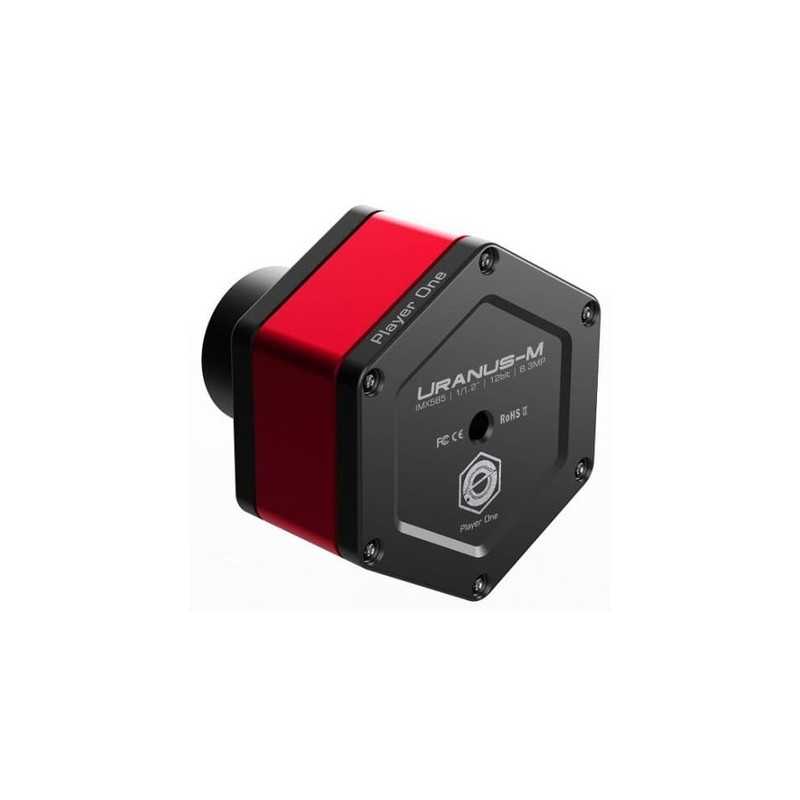

Player One Uranus-M IMX585

Conçue par Player One Astronomy pour l'imagerie planétaire, lunaire et le lucky imaging du ciel profond, l'Uranus-M utilise un capteur monochrome Sony IMX585 au format 1/1,2 pouce. Sa surface de 11,2 × 6,3 mm et sa diagonale de 12,85 mm offrent un champ de capture adapté aux acquisitions astronomiques à haute résolution.

Avec une résolution de 3 856 × 2 180 pixels, soit environ 8,3 mégapixels, et des pixels de 2,9 µm, elle associe une capacité de puits maximale de 47 ke⁻ à une conversion analogique-numérique native de 12 bits.

Son capteur CMOS monochrome rétroéclairé Sony STARVIS 2, dont le rendement quantique maximal annoncé atteint environ 91 %, offre également des possibilités intéressantes pour les acquisitions solaires avec une filtration adaptée et l'observation du ciel profond en direct sur ordinateur.

Technologie STARVIS 2 et conversion native de 12 bits

Grâce à la technologie Sony STARVIS 2, le capteur CMOS bénéficie d'une architecture à pixels rétroéclairés.

Son convertisseur analogique-numérique intégré distingue 4 096 niveaux de conversion. Cette précision de numérisation permet d'enregistrer les variations d'intensité lumineuse et de conserver les nuances utiles au traitement des images astronomiques.

Capteur monochrome et rendement quantique élevé

Dépourvu de matrice de filtres couleur, le capteur Sony IMX585 monochrome enregistre l'intensité lumineuse reçue par chaque pixel sans séparation préalable en composantes rouge, verte et bleue.

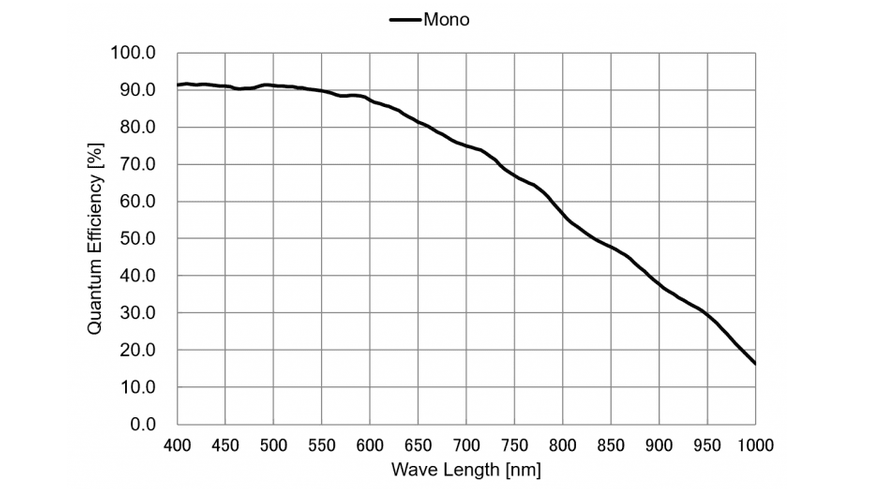

Player One annonce un rendement quantique maximal d'environ 91 %, favorisant la détection des signaux lumineux faibles.

Cette conception convient particulièrement à l'imagerie planétaire et lunaire à haute résolution, ainsi qu'aux acquisitions solaires avec des systèmes de filtration adaptés.

Associée à des filtres appropriés, l'Uranus-M permet également d'enregistrer des images dans différentes bandes spectrales, notamment en H-alpha et dans le proche infrarouge, selon les caractéristiques de l'ensemble optique.

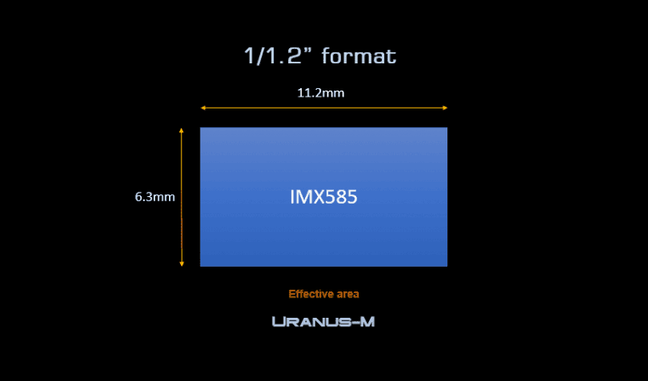

Format 1/1,2 pouce

Avec ses dimensions de 11,2 × 6,3 mm, le capteur Sony IMX585 adopte un format rectangulaire intéressant pour l'imagerie astronomique.

Sa résolution de 3 856 × 2 180 pixels offre une surface d'acquisition adaptée aux images lunaires, planétaires et aux mosaïques.

La caméra permet notamment de photographier différentes régions de la surface lunaire et de réaliser des mosaïques détaillées.

Le champ photographié dépend de la focale de l'instrument utilisé.

Capacité de puits élevée

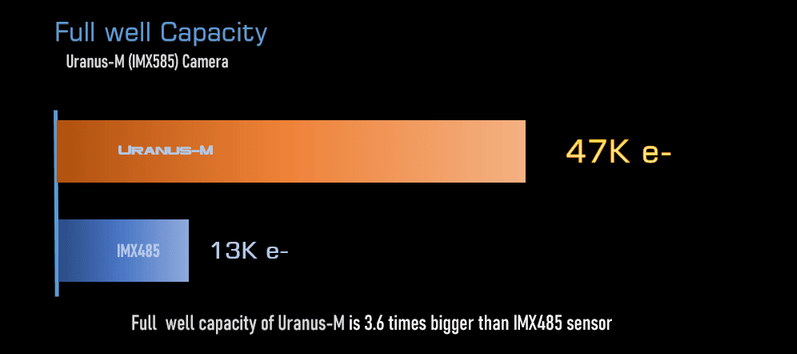

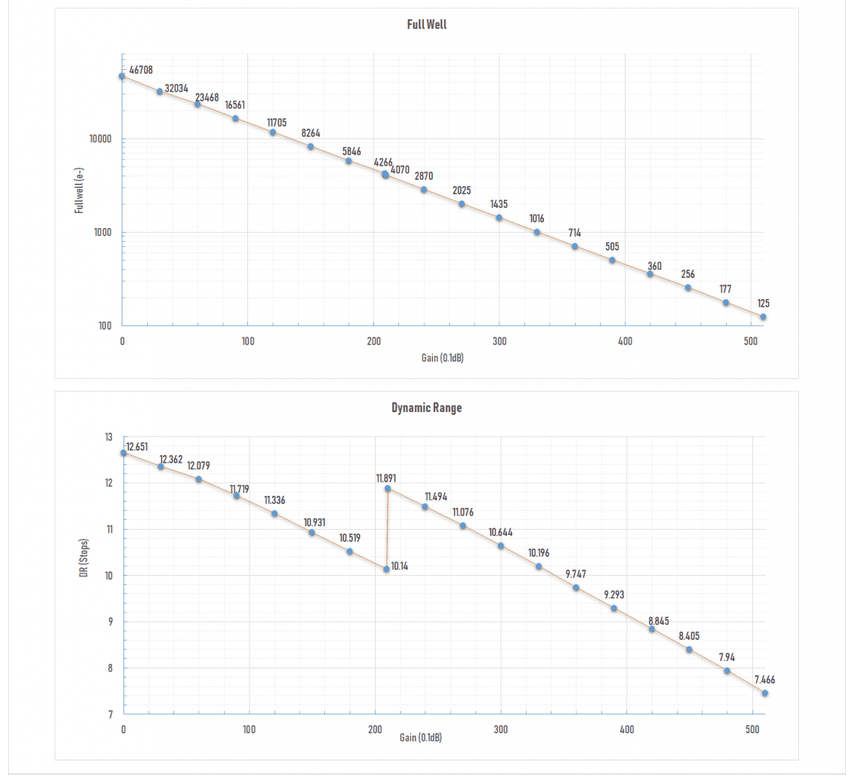

Avec une capacité de puits maximale de 47 ke⁻, l'Uranus-M offre une capacité environ 3,6 fois supérieure aux 13 ke⁻ indiqués par Player One pour le capteur Sony IMX485 de la génération précédente.

Cette capacité permet d'accumuler une quantité importante de charges électriques dans chaque pixel avant saturation.

Mode HDR et plage dynamique

Player One propose un mode HDR, ou High Dynamic Range, pour les caméras équipées du capteur Sony IMX585.

Ce mode est destiné à améliorer la plage dynamique et à réduire le bruit de lecture, notamment pour l'imagerie du ciel profond.

Son utilisation nécessite un micrologiciel compatible. Les fichiers et les instructions de mise à jour sont disponibles auprès du fabricant.

Cadence d'acquisition élevée

Avec une connexion USB 3.0, l'Uranus-M peut atteindre 46 images par seconde à sa résolution native de 3 856 × 2 180 pixels en mode RAW8.

À une résolution de 3 840 × 2 160 pixels, Player One annonce une cadence de 47 images par seconde.

La réduction de la zone de capture permet d'obtenir des cadences plus élevées, particulièrement utiles pour l'imagerie planétaire.

Les cadences annoncées en USB 3.0 sont :

• 3 856 × 2 180 pixels : 46 images par seconde en RAW8 et 23 en RAW16.

• 3 840 × 2 160 pixels : 47 images par seconde en RAW8 et 23,5 en RAW16.

• 2 560 × 1 440 pixels : 105 images par seconde en RAW8 et 53 en RAW16.

• 1 920 × 1 080 pixels : 187 images par seconde en RAW8 et 93,5 en RAW16.

• 1 280 × 720 pixels : 286 images par seconde en RAW8 et 188 en RAW16.

• 800 × 600 pixels : 340 images par seconde en RAW8 et 223 en RAW16.

• 640 × 480 pixels : 418 images par seconde en RAW8 et 275 en RAW16.

La vitesse réelle d'enregistrement dépend également des performances de l'ordinateur et du support de stockage.

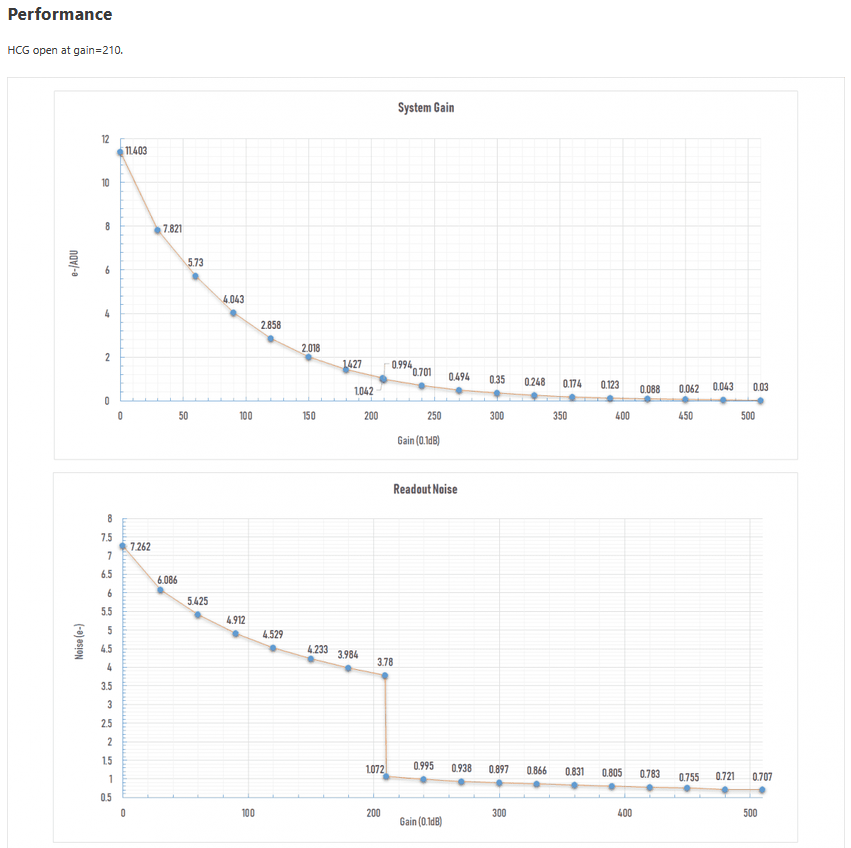

Performances du capteur et mode HCG

L'Uranus-M dispose d'un mode HCG, ou High Conversion Gain, qui s'active à un gain de 210.

Ce mode permet de réduire le bruit de lecture aux réglages de gain élevés, ce qui présente un intérêt pour l'acquisition de signaux lumineux faibles.

Player One annonce un bruit de lecture compris entre 7,2 et 0,7 e⁻ selon les réglages de la caméra.

Le fabricant précise que ses valeurs proviennent de mesures réelles. Une vérification peut également être réalisée avec la fonction « Sensor Analysis » de SharpCap 4.

Absence de lueur d'amplificateur

Exempte de lueur d'amplificateur, ou Amp Glow, l'Uranus-M évite cette source de luminosité parasite sur les images en longue pose.

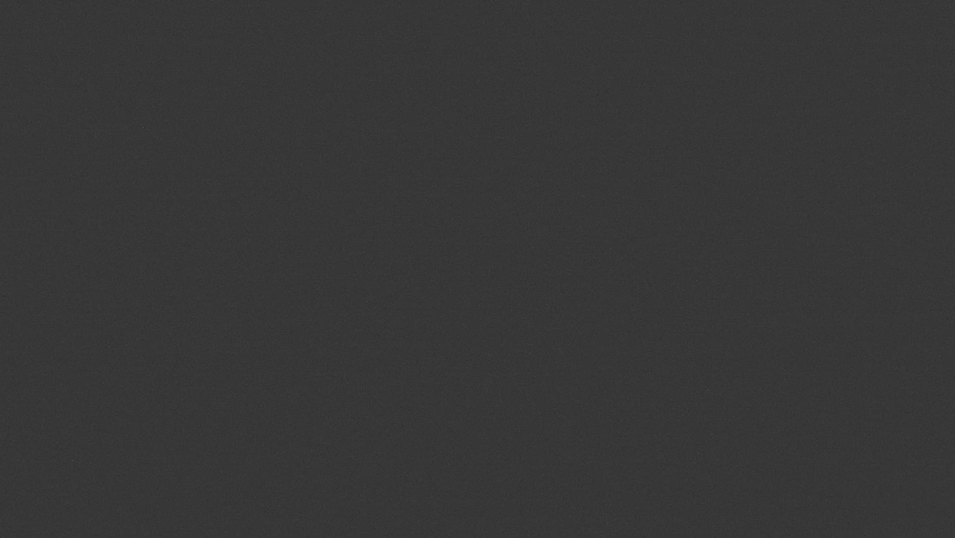

Player One présente une image noire de démonstration réalisée avec un temps de pose de 300 secondes.

Cette caractéristique facilite le traitement des images en limitant les gradients lumineux parasites produits par l'électronique de lecture.

Imagerie planétaire, lunaire et solaire

Grâce à son capteur monochrome Sony IMX585 et à sa cadence d'acquisition élevée, l'Uranus-M convient à différentes applications en astrophotographie.

Pour Jupiter, Saturne et Mars, elle permet d'enregistrer rapidement un grand nombre d'images qui peuvent ensuite être sélectionnées et empilées afin d'améliorer le rapport signal/bruit et de révéler les détails.

En imagerie lunaire, son capteur de 8,3 mégapixels permet de capturer de grandes régions de la surface et de réaliser des mosaïques détaillées.

Pour l'imagerie solaire, le capteur monochrome peut être associé à des systèmes de filtration spécialisés, notamment en H-alpha ou en calcium K.

Toute acquisition solaire nécessite impérativement une filtration de sécurité adaptée à l'instrument et à la technique d'observation.

Lucky imaging et observation du ciel profond en direct

L'Uranus-M convient également au lucky imaging du ciel profond, une technique reposant sur l'acquisition d'un grand nombre de poses courtes.

Ces images peuvent ensuite être sélectionnées et empilées afin d'améliorer le rapport signal/bruit et la finesse des détails.

Avec un logiciel compatible, elle permet également l'observation du ciel profond en direct sur ordinateur grâce à l'empilement automatique des images.

Boîtier hexagonal et finition sablée

L'Uranus-M adopte un boîtier hexagonal aux angles arrondis, caractéristique des caméras planétaires Player One Astronomy.

Sa finition sablée rouge et noire associe une structure rigide à une présentation compacte.

Avec un diamètre de 66 mm et un poids de seulement 160 g, elle limite la charge ajoutée à l'instrument et facilite son intégration dans différentes configurations optiques.

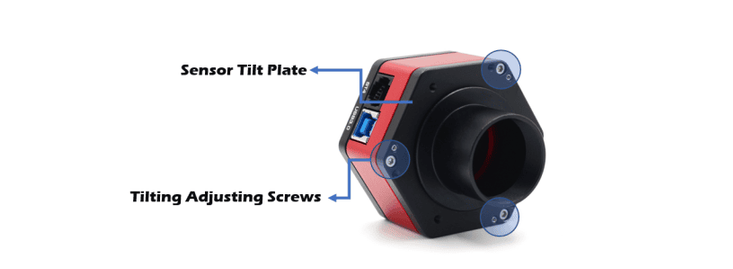

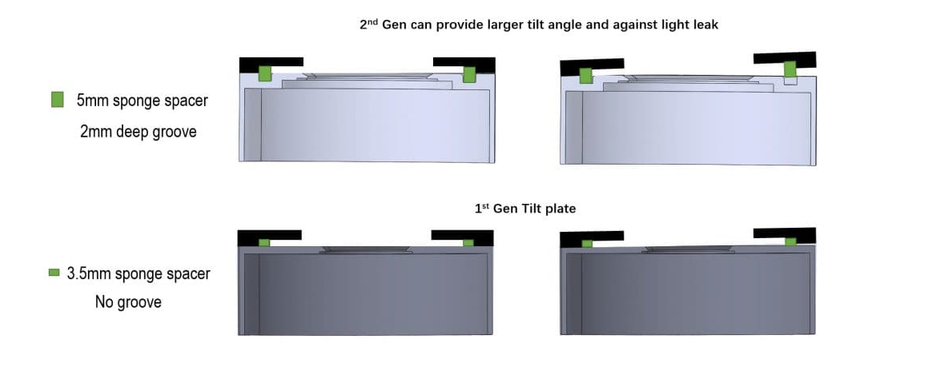

Réglage du tilt de deuxième génération

Une platine de réglage permet de corriger l'inclinaison du capteur par rapport à l'axe optique.

Ce dispositif contribue à améliorer l'homogénéité de la mise au point sur l'ensemble du champ lorsque des défauts d'alignement mécaniques affectent la qualité des images.

Un joint en mousse haute densité limite les infiltrations lumineuses par les interstices latéraux.

Refroidissement passif PCS

L'Uranus-M dispose du système PCS, ou Passive Cooling System, développé par Player One Astronomy.

Ce dispositif assure l'évacuation passive de la chaleur produite par le capteur vers l'extérieur du boîtier.

Contrairement à l'Uranus-M Pro, l'Uranus-M ne possède pas de refroidissement thermoélectrique TEC intégré permettant de régler une température cible.

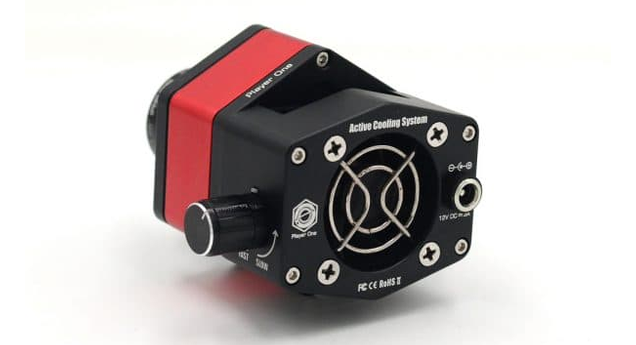

Système de refroidissement externe ACS en option

Player One propose le système ACS, ou Active Cooling System, comme accessoire complémentaire au refroidissement passif PCS.

Ce système externe à air permet d'améliorer l'évacuation de la chaleur, notamment lors des acquisitions solaires en journée et des sessions de lucky imaging du ciel profond.

Selon Player One, l'association PCS et ACS permet de maintenir la température de la caméra à environ 7 °C au-dessus de la température ambiante dans les conditions présentées par le fabricant.

Le système ACS est disponible en option et ne doit pas être confondu avec un refroidissement TEC régulé.

Mémoire tampon DDR3 de 256 Mo

Une mémoire tampon DDR3 de 256 Mo contribue à stabiliser les transferts de données et à limiter les pertes d'images lors des acquisitions rapides.

Elle réduit également les contraintes liées au transfert, y compris lors d'une connexion USB 2.0.

Cette mémoire tampon présente un intérêt particulier pour les séquences planétaires et lunaires comportant un grand nombre d'images.

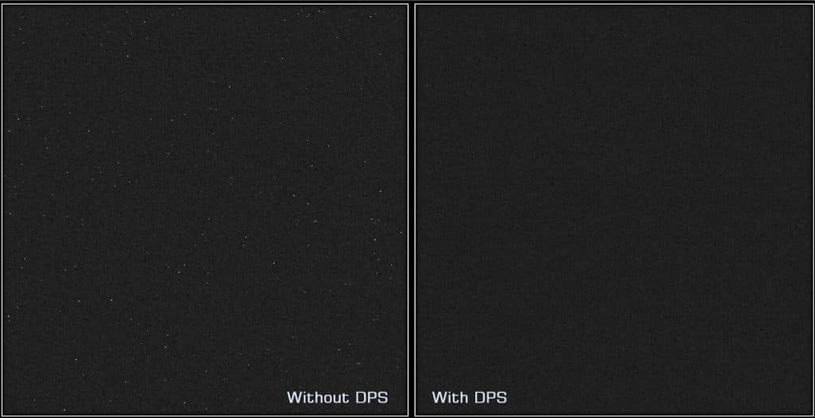

Technologie DPS de suppression des pixels défectueux

L'Uranus-M bénéficie de la technologie DPS, ou Dead Pixel Suppression, développée par Player One Astronomy.

Cette fonction analyse plusieurs images noires afin d'identifier les pixels présentant un comportement anormal et d'enregistrer leur position dans la mémoire de la caméra.

Lors des acquisitions, les valeurs de ces pixels peuvent être corrigées à partir des pixels voisins selon le procédé décrit par le fabricant.

Connectique USB 3.0 et autoguidage ST4

Équipée d'une interface USB 3.0, l'Uranus-M permet le transfert rapide des images vers l'ordinateur.

La caméra reste également compatible avec une connexion USB 2.0, avec les limitations de débit correspondantes.

Un port ST4 permet de relier la caméra au port d'autoguidage d'une monture équatoriale à l'aide d'un câble adapté.

Player One recommande l'utilisation d'un SSD de qualité afin de profiter pleinement des cadences d'acquisition annoncées.

Alimentation et protections électriques

L'Uranus-M fonctionne grâce à l'alimentation fournie par sa connexion USB.

Des dispositifs de protection contre les surtensions et les surintensités contribuent à protéger la caméra et les équipements connectés.

Caractéristiques techniques

Capteur et résolution

• Fabricant : Player One Astronomy.

• Modèle : Uranus-M.

• Type : caméra astronomique monochrome non refroidie par TEC.

• Capteur : Sony IMX585 CMOS monochrome rétroéclairé.

• Technologie : Sony STARVIS 2.

• Format : 1/1,2 pouce.

• Dimensions du capteur : 11,2 × 6,3 mm.

• Diagonale du capteur : 12,85 mm.

• Résolution : 3 856 × 2 180 pixels, environ 8,3 MP.

• Taille des pixels : 2,9 µm.

• Rendement quantique maximal : environ 91 %.

• Convertisseur analogique-numérique : 12 bits natifs.

• Nombre de niveaux de conversion : 4 096.

• Type d'obturateur : Rolling Shutter.

• Plage de temps de pose : 32 µs à 2 000 secondes.

Performances d'acquisition

• Capacité de puits maximale : 47 ke⁻.

• Bruit de lecture annoncé : 7,2 à 0,7 e⁻.

• Activation du mode HCG : gain 210.

• Mode HDR : disponible avec un micrologiciel compatible.

• Lueur d'amplificateur : absente.

• Cadence annoncée en RAW8 à pleine résolution : 46 images par seconde.

• Cadence annoncée en RAW16 à pleine résolution : 23 images par seconde.

• Cadence annoncée en RAW8 à 3 840 × 2 160 pixels : 47 images par seconde.

• Cadence maximale annoncée en RAW8 à 640 × 480 pixels : 418 images par seconde.

• Mémoire tampon : DDR3 de 256 Mo.

• Technologie de correction des pixels défectueux : DPS.

Refroidissement et réglages

• Refroidissement : système passif PCS.

• Refroidissement actif externe : système ACS en option.

• Refroidissement TEC régulé : absent.

• Réglage du tilt : platine de deuxième génération.

• Étanchéité à la lumière de la platine : joint en mousse haute densité.

Connectique

• Interface de données : USB 3.0.

• Connexion USB 2.0 : prise en charge.

• Port d'autoguidage : ST4.

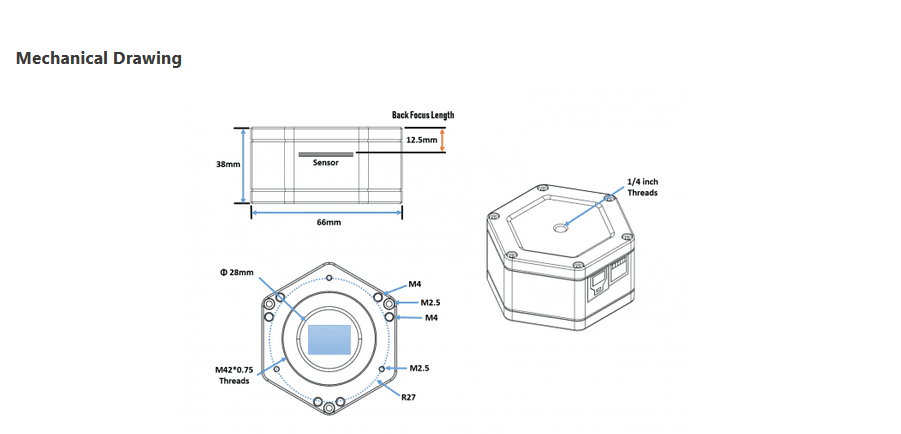

• Filetage de connexion : M42 × 0,75.

• Adaptation : 1,25 pouce.

• Tirage mécanique : 12,5 mm.

• Fenêtre de protection : diamètre 32 mm, épaisseur 2 mm, traitement antireflet multicouche AR Plus.

• Protections électriques : surtensions et surintensités.

• Support de stockage recommandé par le fabricant : SSD de qualité.

Construction et dimensions

• Forme du boîtier : hexagonale avec angles arrondis.

• Finition extérieure : sablée.

• Couleurs : rouge et noir.

• Diamètre du boîtier : 66 mm.

• Poids : 160 g.
