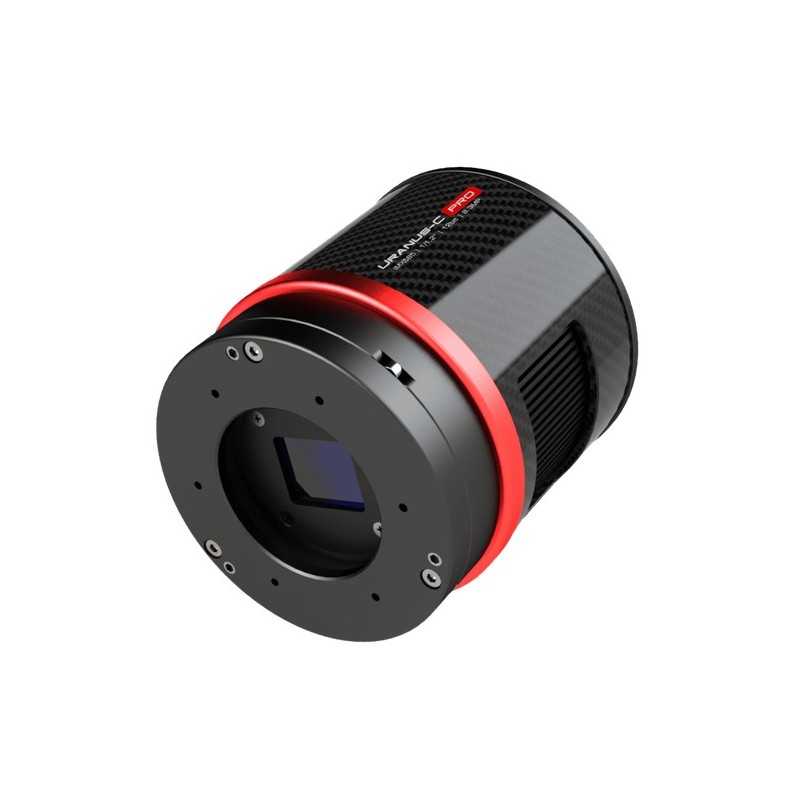

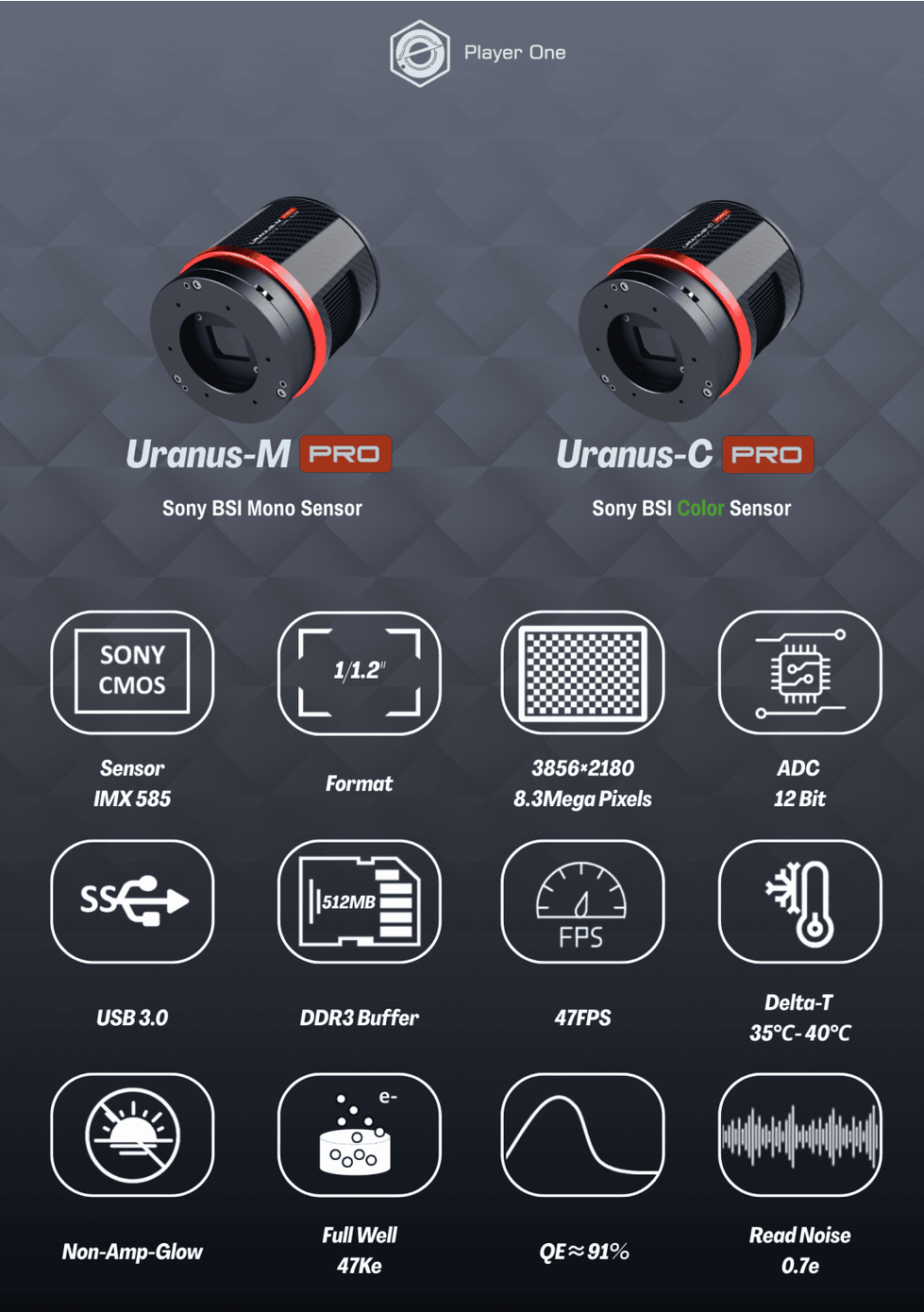

Player One Uranus-C Pro IMX585

Conçue par Player One Astronomy pour l'astrophotographie du ciel profond, l'Uranus-C Pro utilise un capteur couleur Sony IMX585 au format 1/1,2 pouce. Sa surface de 11,2 × 6,3 mm et sa diagonale de 12,85 mm offrent un format de capture également adapté à l'imagerie solaire, lunaire et planétaire.

Avec une résolution de 3 856 × 2 180 pixels, soit environ 8,3 mégapixels, et des pixels de 2,9 µm, elle associe une capacité de puits maximale de 47 ke⁻ à une conversion analogique-numérique native de 12 bits.

Son capteur CMOS rétroéclairé Sony STARVIS 2, dont le rendement quantique maximal annoncé atteint environ 91 %, permet de réaliser des acquisitions couleur avec une grande sensibilité, aussi bien pour les objets du ciel profond que pour les acquisitions rapides.

Technologie STARVIS 2 et conversion native de 12 bits

Grâce à la technologie Sony STARVIS 2, le capteur CMOS bénéficie d'une architecture à pixels rétroéclairés.

Son convertisseur analogique-numérique intégré distingue 4 096 niveaux de conversion. Cette précision de numérisation permet d'enregistrer les variations d'intensité lumineuse et de conserver les nuances utiles au traitement des images astronomiques.

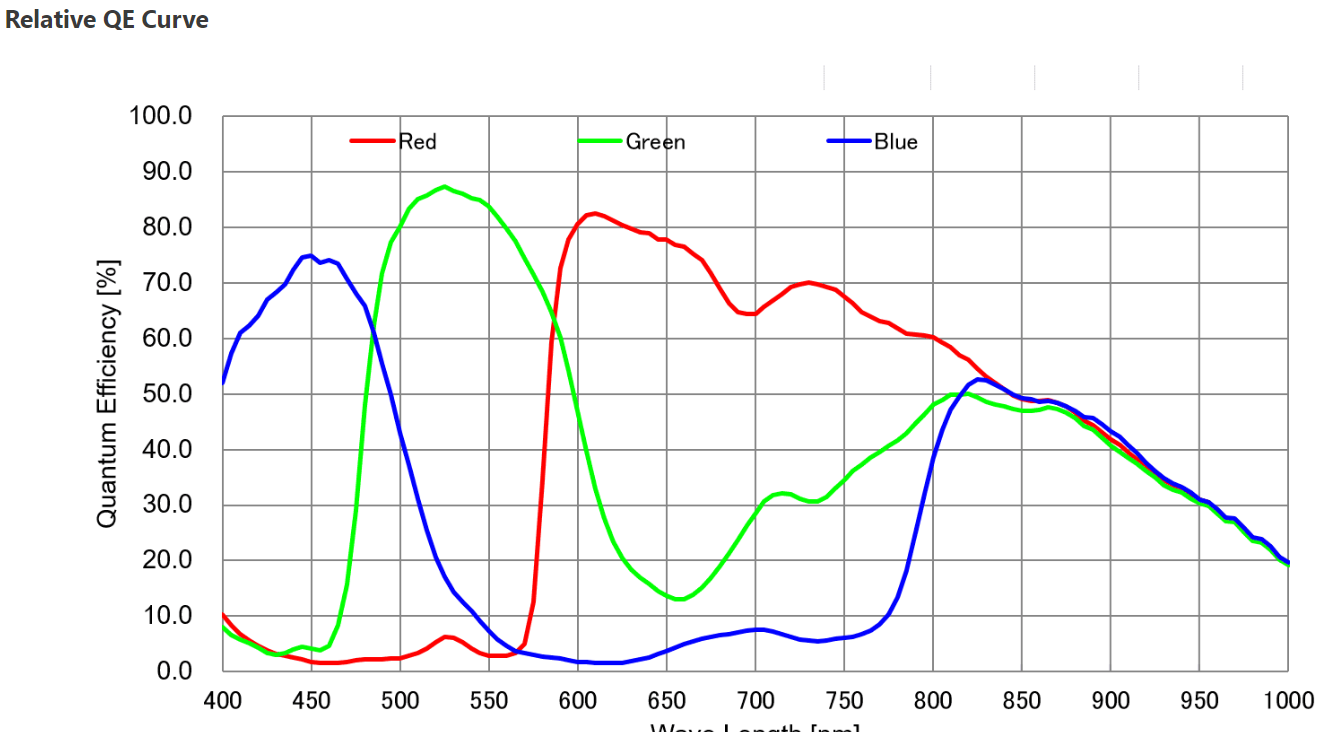

Capteur couleur et rendement quantique élevé

Équipé d'une matrice de Bayer RGGB, le capteur Sony IMX585 permet de capturer les informations nécessaires à la reconstruction d'une image couleur RVB.

Player One annonce un rendement quantique maximal d'environ 91 %, favorisant la détection des signaux lumineux faibles en astrophotographie.

Cette conception permet de réaliser des images couleur du ciel profond sans devoir acquérir séparément les composantes rouge, verte et bleue. Elle convient également aux acquisitions lunaires et planétaires, ainsi qu'à certaines applications solaires avec une filtration appropriée.

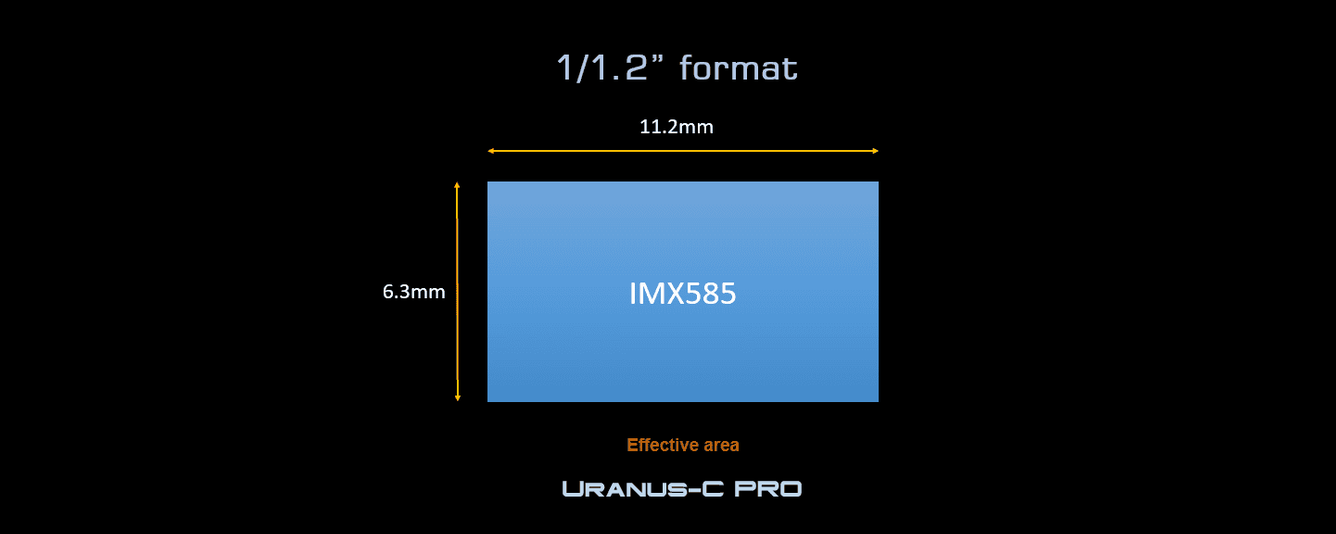

Format 1/1,2 pouce

Avec ses dimensions de 11,2 × 6,3 mm, le capteur Sony IMX585 offre un format rectangulaire intéressant pour le cadrage de nombreux objets astronomiques.

Sa résolution de 3 856 × 2 180 pixels permet de réaliser des images détaillées du ciel profond ainsi que des acquisitions lunaires, solaires et planétaires.

Selon la focale utilisée, la caméra peut également photographier le disque complet du Soleil ou de la Lune et faciliter la réalisation de mosaïques.

Les acquisitions solaires nécessitent impérativement une filtration adaptée à l'instrument et à la technique d'observation utilisée.

Conception compacte et fibre de carbone

La Uranus-C Pro reprend la conception circulaire des caméras refroidies de la série Ares, avec une finition rouge et noire caractéristique de Player One Astronomy.

L'utilisation de fibre de carbone et l'optimisation de la structure permettent de limiter le poids de la caméra à seulement 420 g.

Malgré son format compact, elle intègre un système de refroidissement thermoélectrique à deux étages, un chauffage antibuée et un dispositif de réglage de l'inclinaison du capteur.

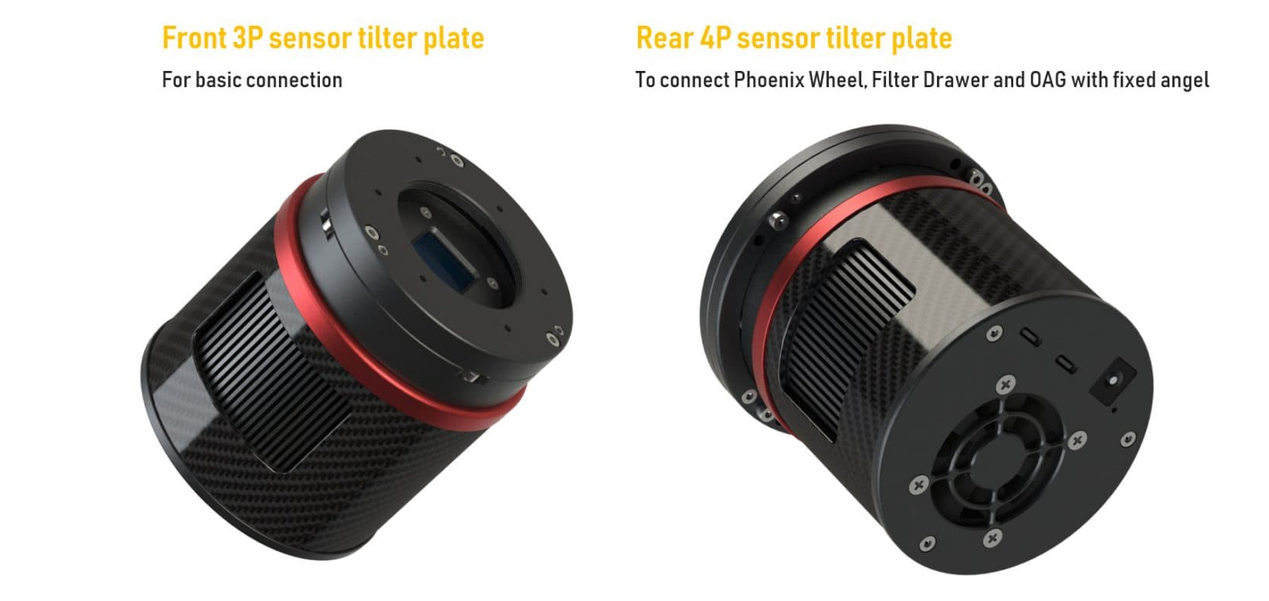

Réglage du tilt à trois points à l'avant et quatre points à l'arrière

Pour corriger l'inclinaison du capteur par rapport à l'axe optique, la Uranus-C Pro propose deux solutions de réglage.

• Platine avant à trois points : fournie par défaut avec la caméra, elle permet de corriger l'inclinaison du capteur dans les configurations classiques.

• Platine arrière à quatre points : disponible comme solution alternative, elle facilite les réglages lorsque la caméra est associée à une roue à filtres, un tiroir à filtres ou un diviseur optique hors axe dont l'orientation est fixe.

Cette seconde configuration présente également un intérêt pour les utilisateurs de télescopes RASA.

Un joint en mousse haute densité limite les infiltrations lumineuses par les interstices latéraux.

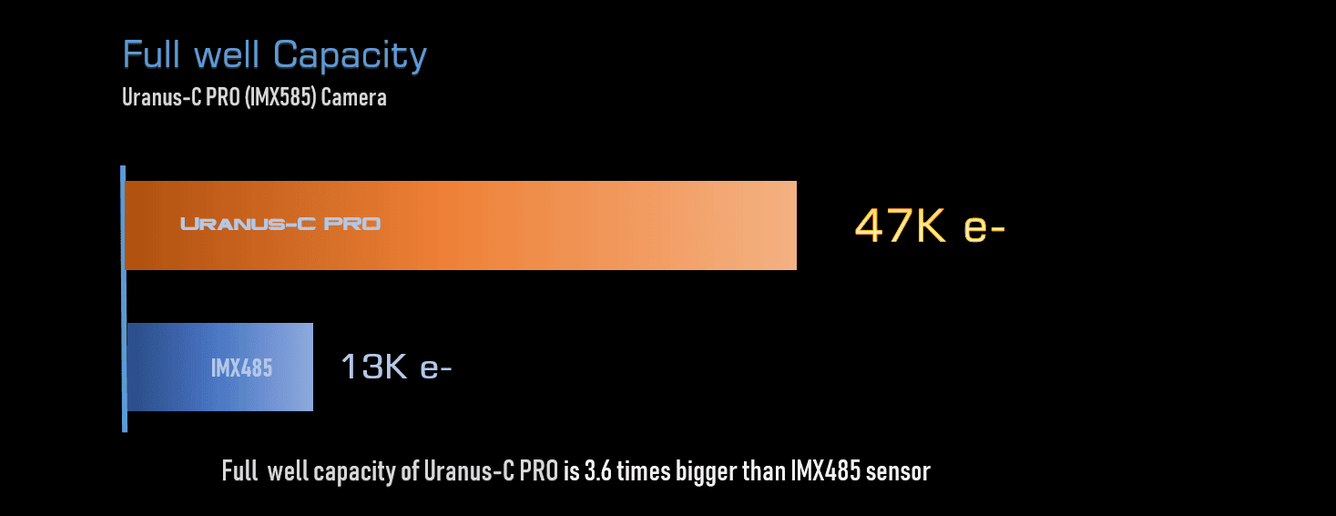

Capacité de puits élevée

Avec une capacité de puits maximale de 47 ke⁻, la Uranus-C Pro offre une capacité environ 3,6 fois supérieure aux 13 ke⁻ indiqués par Player One pour le capteur Sony IMX485 de la génération précédente.

Cette capacité permet d'accumuler une quantité importante de charges électriques dans chaque pixel avant saturation.

Cadence d'acquisition élevée

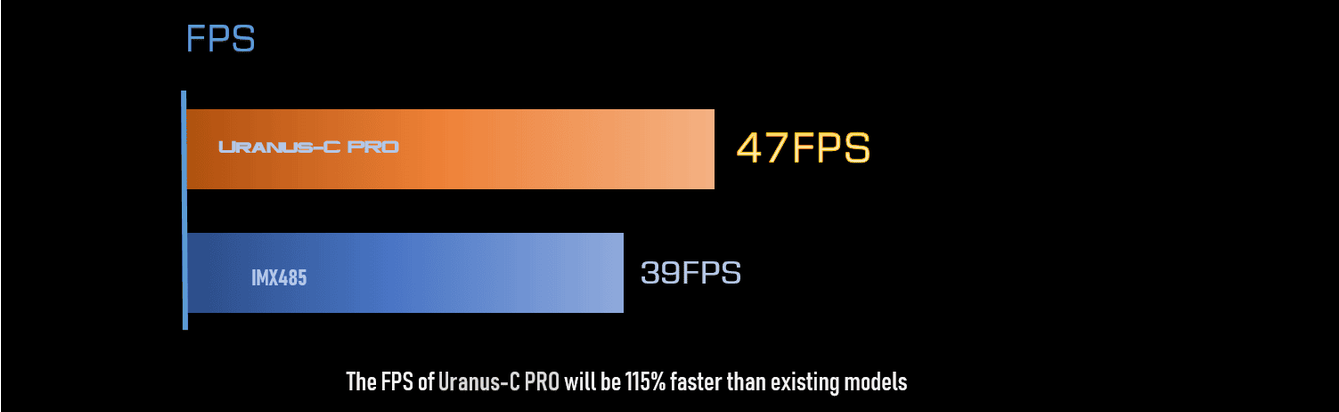

Player One annonce une cadence pouvant atteindre 47 images par seconde à une résolution de 3 840 × 2 160 pixels.

À la résolution native de 3 856 × 2 180 pixels, la cadence annoncée atteint 46 images par seconde en RAW8.

En réduisant la zone de capture, la caméra permet d'atteindre des cadences plus élevées, particulièrement intéressantes pour l'imagerie planétaire.

Les cadences annoncées en USB 3.0 sont :

• 3 856 × 2 180 pixels : 46 images par seconde en RAW8 et 23 en RAW16.

• 3 840 × 2 160 pixels : 47 images par seconde en RAW8 et 23,5 en RAW16.

• 2 560 × 1 440 pixels : 105 images par seconde en RAW8 et 53 en RAW16.

• 1 920 × 1 080 pixels : 187 images par seconde en RAW8 et 93,5 en RAW16.

• 1 280 × 720 pixels : 286 images par seconde en RAW8 et 188 en RAW16.

• 800 × 600 pixels : 340 images par seconde en RAW8 et 223 en RAW16.

• 640 × 480 pixels : 418 images par seconde en RAW8 et 275 en RAW16.

La vitesse réelle d'enregistrement dépend également des performances de l'ordinateur et du support de stockage.

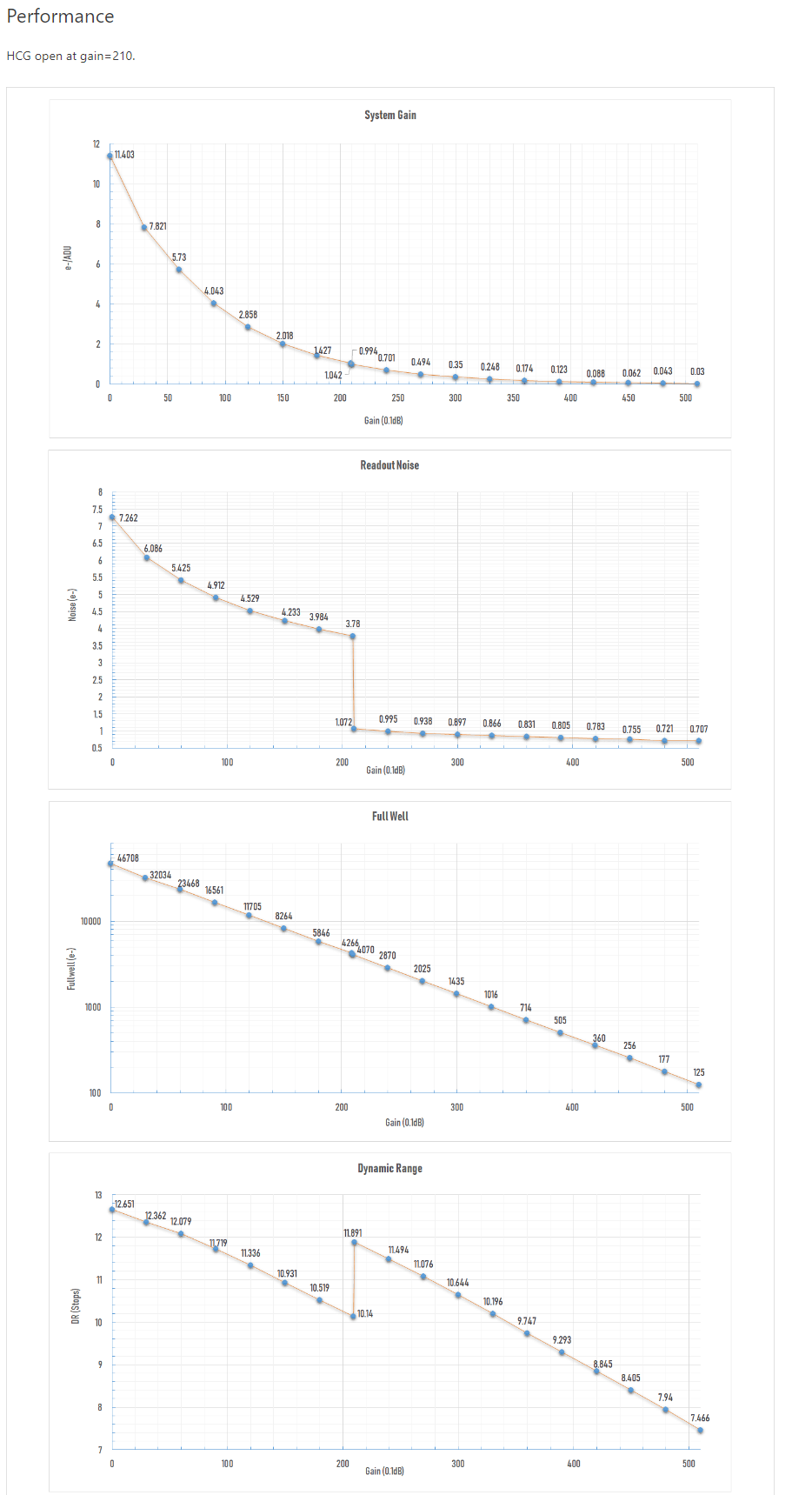

Performances du capteur et mode HCG

La Uranus-C Pro dispose d'un mode HCG, ou High Conversion Gain, qui s'active à un gain de 210.

Ce mode permet de réduire le bruit de lecture lorsque le gain augmente, tout en conservant des performances adaptées aux acquisitions astronomiques.

Player One annonce un bruit de lecture compris entre 7,2 et 0,7 e⁻ selon les réglages de la caméra.

Les valeurs de bruit de lecture proviennent de mesures réalisées par le fabricant. Une vérification peut également être effectuée avec la fonction « Sensor Analysis » de SharpCap 4.

Absence de lueur d'amplificateur

Exempte de lueur d'amplificateur, ou Amp Glow, la Uranus-C Pro évite cette source de luminosité parasite sur les images en longue pose.

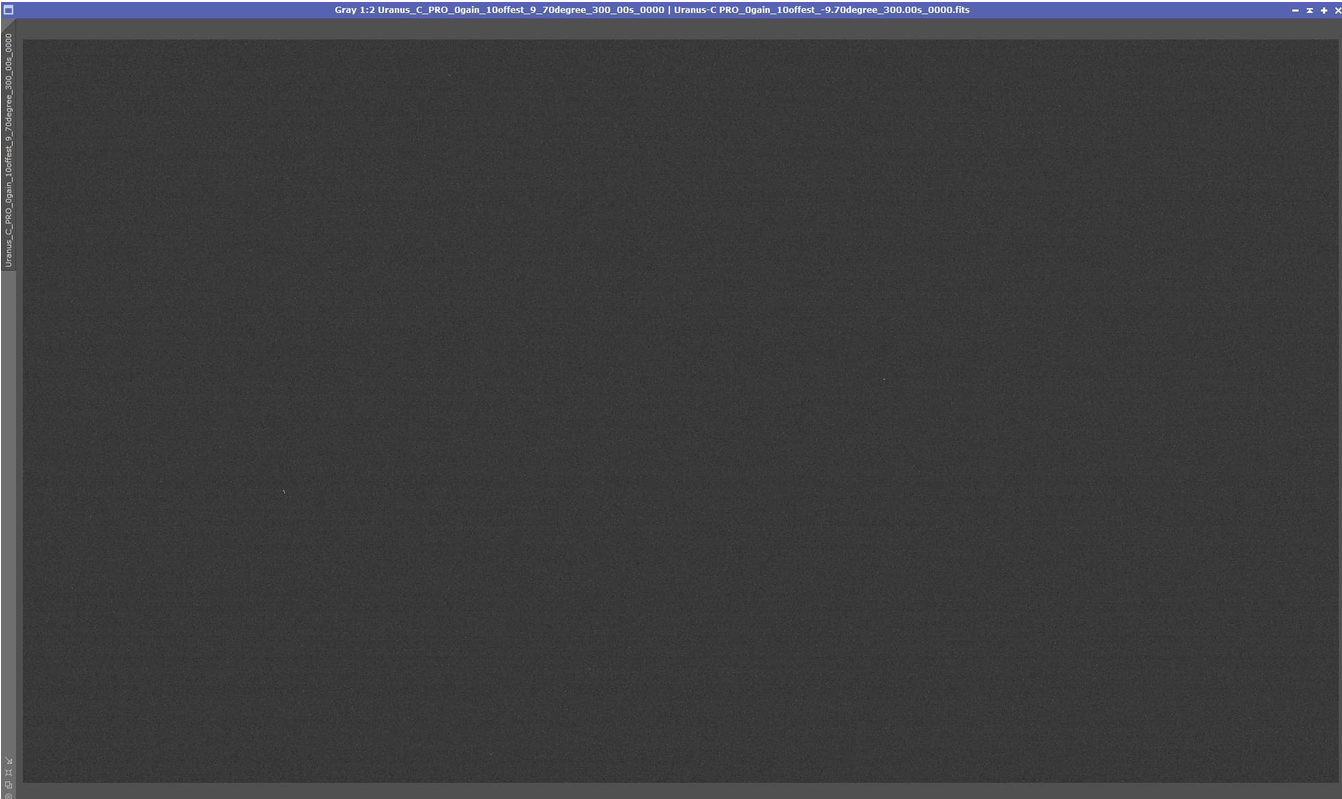

L'image noire de démonstration fournie par Player One a été réalisée avec les paramètres suivants :

• Temps de pose : 300 secondes.

• Gain : 0.

• Offset : 10.

• Température : −10 °C.

• Affichage : étirement automatique STF dans PixInsight 1.86.

Cette caractéristique facilite le traitement des images en limitant les gradients lumineux parasites produits par l'électronique de lecture.

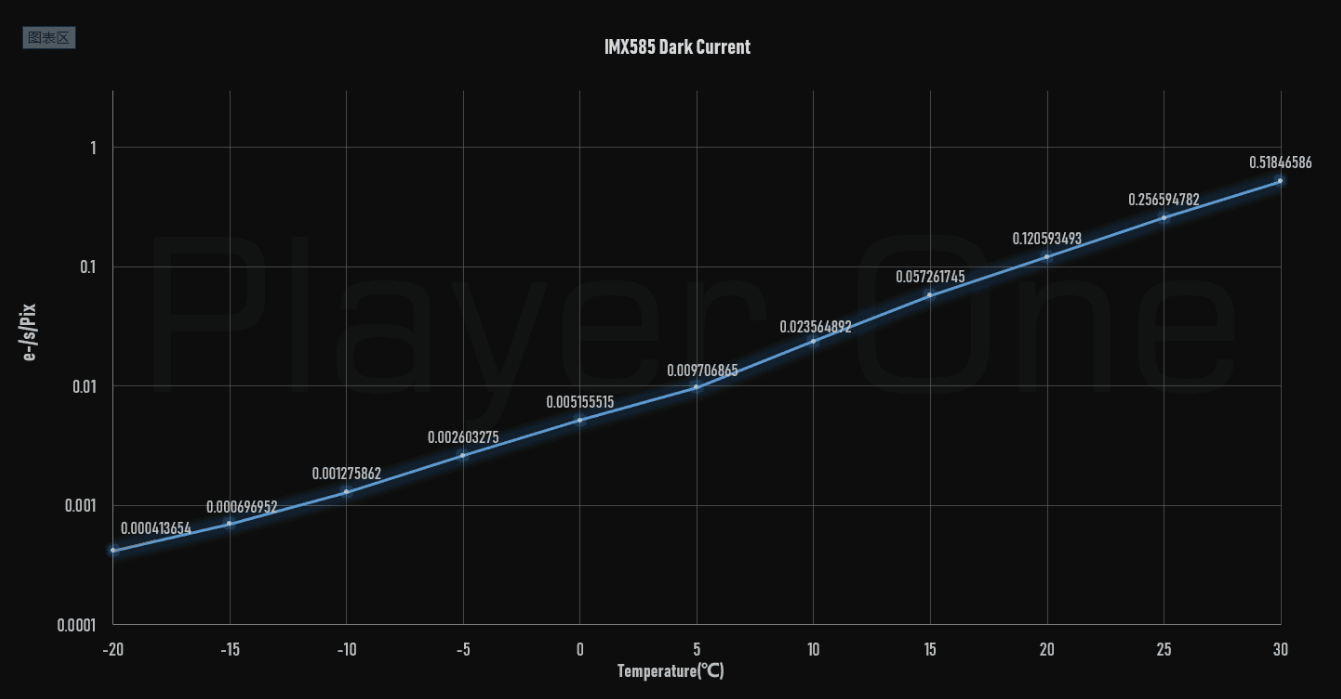

Faible courant d'obscurité

Les valeurs de courant d'obscurité annoncées par Player One sont :

• À −20 °C : 0,0004 e⁻/s/pixel.

• À 0 °C : 0,005 e⁻/s/pixel.

Ces valeurs contribuent à limiter le signal thermique parasite lors des acquisitions en longue pose.

Refroidissement TEC à deux étages

Équipée d'un système thermoélectrique à deux étages, la caméra bénéficie d'une conception destinée à limiter le retour de chaleur vers la chambre du capteur.

Player One annonce un écart de température de 35 à 40 °C sous la température ambiante.

Les conditions de fonctionnement indiquées pour cette performance sont :

• Température ambiante : 30 °C.

• Vitesse du ventilateur : 100 %.

• Puissance du chauffage antibuée : 1 %.

Pour l'utilisation courante, le fabricant recommande :

• Température cible : 30 à 35 °C sous la température ambiante.

• Vitesse du ventilateur : 50 à 70 %.

• Puissance du chauffage antibuée : 10 %.

• Puissance utilisée annoncée dans ces conditions : 40 à 60 %.

Réglages ASCOM et chauffage antibuée

Depuis l'interface ASCOM, trois paramètres sont réglables :

• Température cible.

• Vitesse du ventilateur.

• Puissance du chauffage antibuée.

La vitesse du ventilateur est fixée par défaut à 50 %. Un chauffage intégré à l'avant de la caméra permet de lutter contre la formation de buée, avec une puissance ajustable selon les conditions d'utilisation.

Mémoire tampon DDR3 de 512 Mo

Une mémoire tampon DDR3 de 512 Mo contribue à stabiliser les transferts de données et à limiter les pertes d'images.

Elle réduit également les contraintes liées au transfert, y compris lors d'une connexion USB 2.0.

Cette capacité présente un intérêt particulier pour les acquisitions planétaires rapides et les séquences comportant un grand nombre d'images.

Connectique USB-C et cadence d'acquisition

À l'arrière, deux ports de données USB-C complètent le connecteur d'alimentation. Le format USB-C facilite le branchement lors de l'installation du matériel de nuit.

Compatible avec le protocole USB 3.0, le port principal permet d'exploiter les cadences d'acquisition annoncées par Player One.

La vitesse réelle d'enregistrement dépend également des performances du support de stockage. Le fabricant recommande un SSD de qualité pour profiter pleinement des capacités de la caméra.

Alimentation et protections électriques

Une entrée 12 V CC au format 5,5 × 2,1 mm fournit l'alimentation nécessaire au refroidissement TEC.

Lorsque le refroidissement n'est pas utilisé, une connexion au port USB-C principal suffit pour faire fonctionner la caméra en mode non refroidi.

Player One précise que l'alimentation externe n'est pas fournie avec la caméra et recommande un adaptateur 12 V capable de délivrer au minimum 5 A.

Des dispositifs de protection contre les surtensions et les surintensités contribuent à protéger la caméra et les équipements connectés.

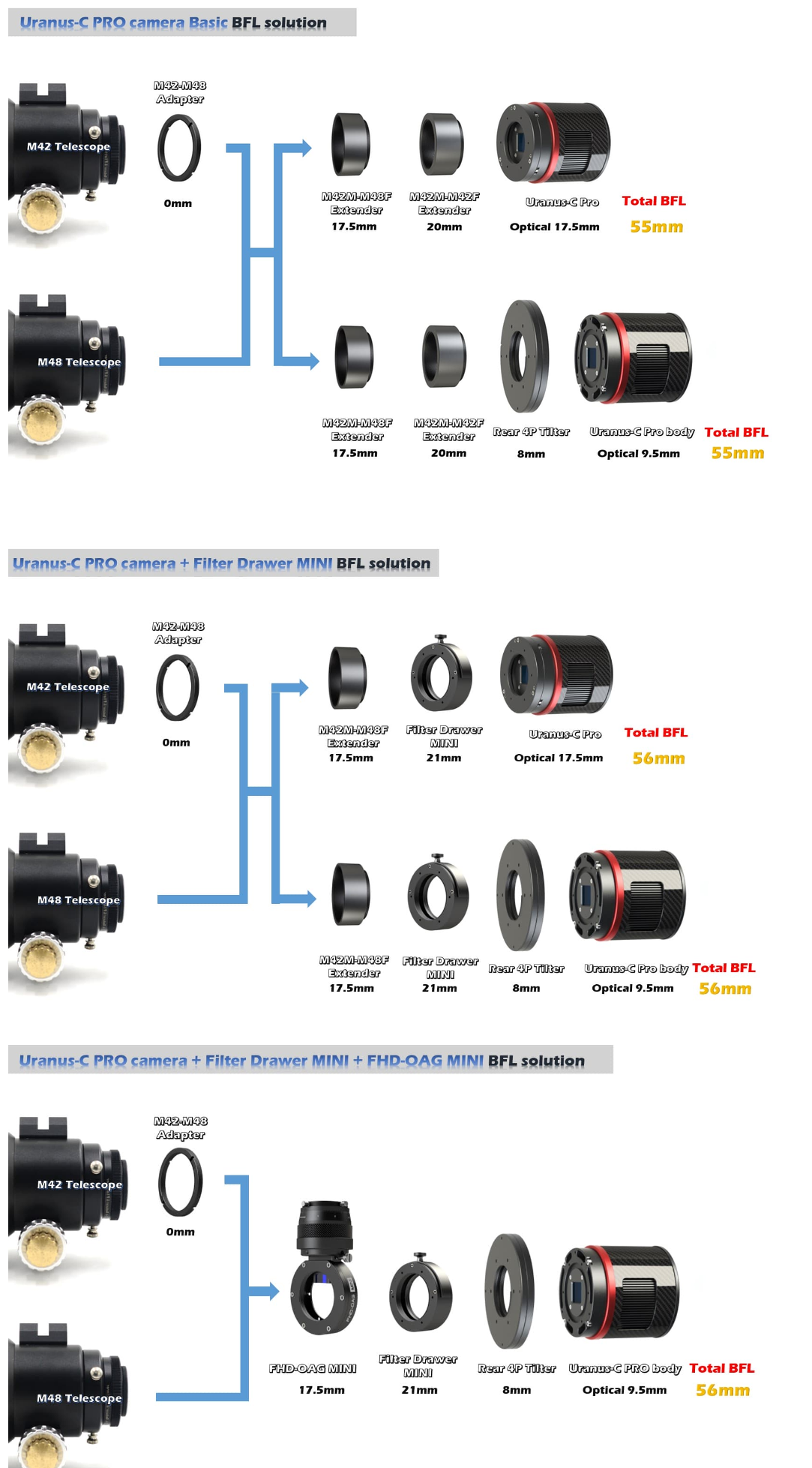

Solutions de tirage optique

Player One présente différentes configurations permettant d'obtenir un tirage optique total de 55 mm à l'aide d'adaptateurs et d'accessoires adaptés.

Certaines configurations nécessitent un tirage de 56 mm afin de compenser la modification du trajet optique provoquée par les filtres.

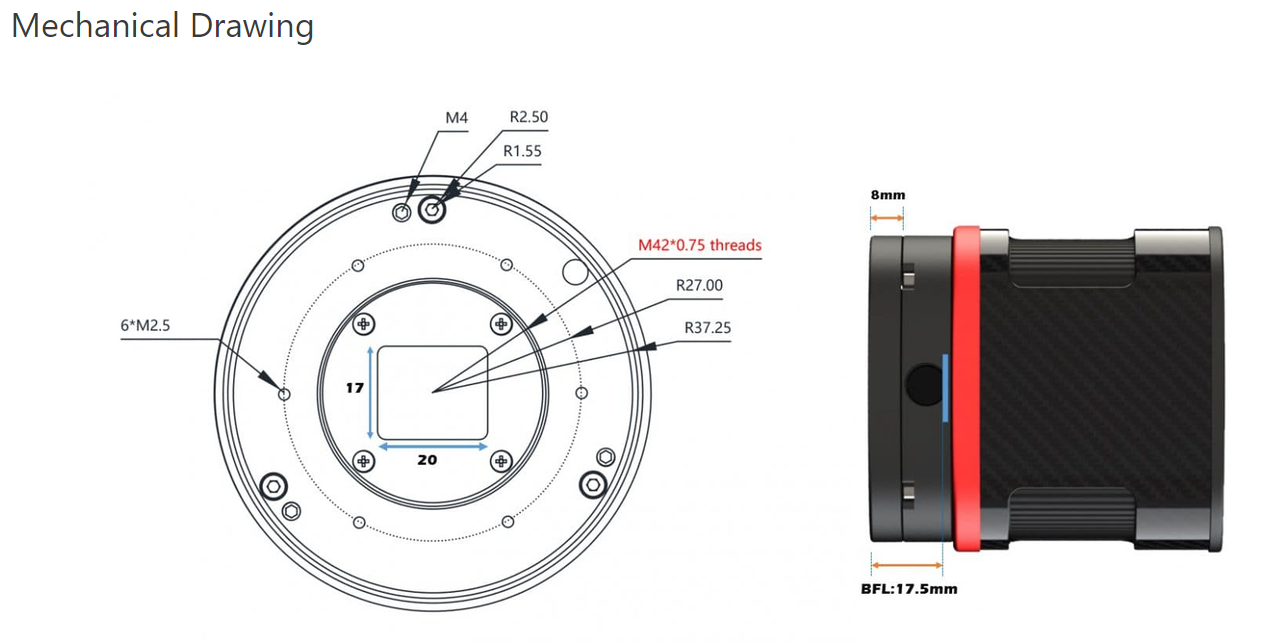

Le tirage mécanique propre à la caméra est de 17,5 mm.

Caractéristiques techniques

Capteur et résolution

• Fabricant : Player One Astronomy.

• Modèle : Uranus-C Pro.

• Type : caméra astronomique couleur refroidie.

• Capteur : Sony IMX585 CMOS couleur rétroéclairé.

• Technologie : Sony STARVIS 2.

• Format : 1/1,2 pouce.

• Dimensions du capteur : 11,2 × 6,3 mm.

• Diagonale du capteur : 12,85 mm.

• Résolution : 3 856 × 2 180 pixels, environ 8,3 MP.

• Taille des pixels : 2,9 µm.

• Matrice de Bayer : RGGB.

• Rendement quantique maximal : environ 91 %.

• Convertisseur analogique-numérique : 12 bits natifs.

• Nombre de niveaux de conversion : 4 096.

• Type d'obturateur : Rolling Shutter.

• Plage de temps de pose : 32 µs à 2 000 secondes.

Performances d'acquisition

• Capacité de puits maximale : 47 ke⁻.

• Bruit de lecture annoncé : 7,2 à 0,7 e⁻.

• Activation du mode HCG : gain 210.

• Courant d'obscurité à −20 °C : 0,0004 e⁻/s/pixel.

• Courant d'obscurité à 0 °C : 0,005 e⁻/s/pixel.

• Lueur d'amplificateur : absente.

• Cadence annoncée en RAW8 à pleine résolution : 46 images par seconde.

• Cadence annoncée en RAW8 à 3 840 × 2 160 pixels : 47 images par seconde.

• Cadence annoncée en RAW16 à pleine résolution : 23 images par seconde.

• Cadence maximale annoncée en RAW8 à 640 × 480 pixels : 418 images par seconde.

• Mémoire tampon : DDR3 de 512 Mo.

Refroidissement et réglages

• Refroidissement : TEC à deux étages.

• Delta-T annoncé : 35 à 40 °C sous la température ambiante.

• Delta-T recommandé : 30 à 35 °C sous la température ambiante.

• Chauffage antibuée : intégré, puissance réglable.

• Ventilateur : vitesse réglable, 50 % par défaut.

• Paramètres réglables dans ASCOM : température cible, vitesse du ventilateur et puissance du chauffage antibuée.

• Réglage du tilt : trois points à l'avant ou quatre points à l'arrière avec platine alternative.

• Étanchéité à la lumière de la platine : joint en mousse haute densité.

Connectique et alimentation

• Ports de données : deux ports USB-C.

• Protocole du port principal : USB 3.0.

• Connexion USB 2.0 : prise en charge.

• Alimentation du refroidissement : 12 V CC.

• Connecteur d'alimentation : 5,5 × 2,1 mm.

• Consommation maximale annoncée : 3 A sous 12 V.

• Alimentation externe recommandée : 12 V, 5 A minimum.

• Alimentation externe fournie : non.

• Fonctionnement sans refroidissement : alimentation par le port USB-C principal.

• Protections électriques : surtensions et surintensités.

• Support de stockage recommandé par le fabricant : SSD de qualité.

Construction et dimensions

• Forme du boîtier : circulaire.

• Matériau : structure intégrant de la fibre de carbone.

• Couleurs : rouge et noir.

• Diamètre du boîtier : 78 mm.

• Poids : 420 g.

• Tirage mécanique : 17,5 mm.

• Filetage de connexion : M42 × 0,75.

• Adaptation : 1,25 pouce.

• Fenêtre de protection : diamètre 32 mm, épaisseur 2 mm, traitement antireflet multicouche AR Plus.
