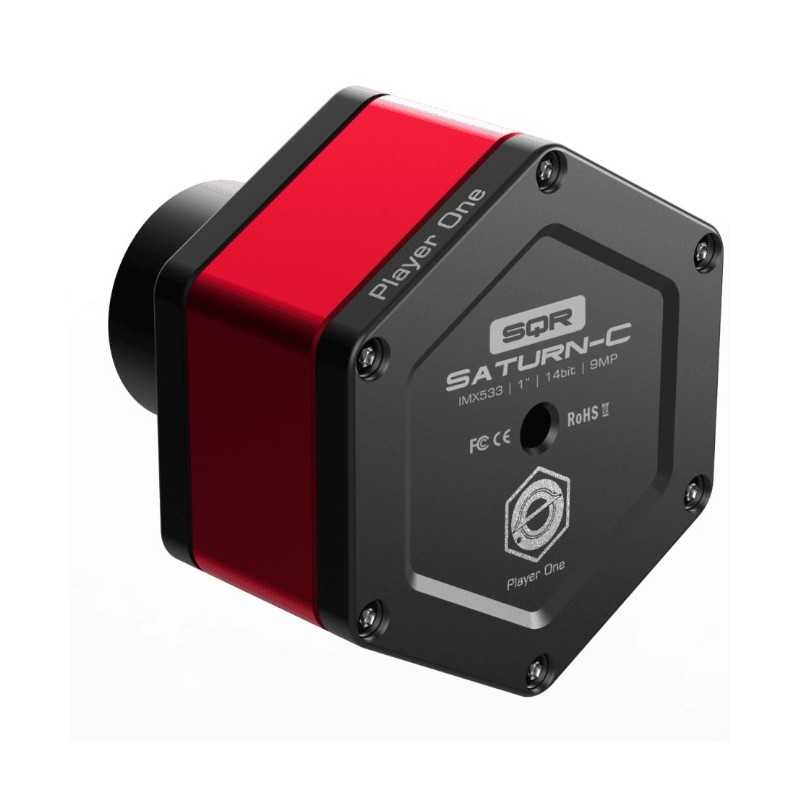

Player One Saturn-C SQR IMX533

Conçue par Player One Astronomy pour l'imagerie planétaire, lunaire et solaire, la Saturn-C SQR utilise un capteur couleur Sony IMX533 au format carré de 1 pouce. Sa surface de 11,31 × 11,31 mm et sa diagonale de 16 mm offrent un champ de capture intéressant pour les acquisitions à haute résolution et les mosaïques astronomiques.

Avec une résolution de 3 008 × 3 008 pixels, soit environ 9 mégapixels, et des pixels de 3,76 µm, elle associe une capacité de puits maximale de 73 ke⁻ à une conversion analogique-numérique native de 14 bits.

Son capteur CMOS rétroéclairé, dont le rendement quantique maximal annoncé atteint environ 80 %, est également adapté à l'imagerie rapide du ciel profond, notamment à la technique du lucky imaging.

Technologie STARVIS et conversion native de 14 bits

Grâce à la technologie Sony STARVIS, le capteur CMOS bénéficie d'une architecture à pixels rétroéclairés.

Son convertisseur analogique-numérique intégré distingue 16 384 niveaux de conversion. Cette précision de numérisation permet d'enregistrer les variations d'intensité lumineuse et de conserver les nuances utiles au traitement des images astronomiques.

Capteur couleur et rendement quantique élevé

Équipé d'une matrice de Bayer RGGB, le capteur Sony IMX533 permet de capturer les informations de couleur nécessaires à la reconstruction d'une image RVB.

Player One annonce un rendement quantique maximal d'environ 80 %, favorisant la détection des signaux lumineux en astrophotographie.

Cette conception permet de réaliser des acquisitions couleur de la Lune, des planètes et de certains objets du ciel profond sans devoir enregistrer séparément les composantes rouge, verte et bleue.

Format carré de 1 pouce

Avec ses dimensions de 11,31 × 11,31 mm, le capteur adopte un format carré particulièrement intéressant pour le cadrage et la réalisation de mosaïques.

Sa résolution de 3 008 × 3 008 pixels offre une surface adaptée aux acquisitions solaires et lunaires. Selon la focale utilisée, il devient possible de photographier le disque complet du Soleil ou de la Lune, ainsi que de réaliser des mosaïques à haute résolution.

Les acquisitions solaires nécessitent impérativement une filtration adaptée à l'instrument et à la technique d'observation utilisée.

Capacité de puits élevée

Avec une capacité de puits maximale de 73 ke⁻, la Saturn-C SQR dépasse d'environ 46 % les 50 ke⁻ indiqués par Player One pour la version de base de l'IMX533.

Cette capacité permet d'accumuler une quantité importante de charges électriques dans chaque pixel avant saturation.

Cadence d'acquisition élevée

En mode RAW8, Player One annonce une cadence maximale de 43 images par seconde à pleine résolution.

La caméra permet également d'augmenter la cadence en réduisant la zone de capture, ce qui présente un intérêt particulier pour l'imagerie planétaire à haute résolution.

Les cadences annoncées en USB 3.0 sont :

• 3 008 × 3 008 pixels : 43 images par seconde en RAW8 et 19,5 en RAW16.

• 2 560 × 1 440 pixels : 95 images par seconde en RAW8 et 40 en RAW16.

• 1 920 × 1 080 pixels : 125 images par seconde en RAW8 et 53 en RAW16.

• 1 280 × 720 pixels : 185 images par seconde en RAW8 et 79 en RAW16.

• 800 × 600 pixels : 220 images par seconde en RAW8 et 93 en RAW16.

• 640 × 480 pixels : 272 images par seconde en RAW8 et 115 en RAW16.

La vitesse réelle d'enregistrement dépend également des performances de l'ordinateur et du support de stockage.

Deux modes d'échantillonnage

Deux modes permettent d'adapter le fonctionnement de la caméra aux besoins de l'acquisition :

• Mode Normal : une cadence plus élevée, adaptée à l'imagerie planétaire.

• Mode Faible bruit, ou Low Noise (LRN) : un bruit de lecture réduit et une plage dynamique plus étendue, adaptés notamment au lucky imaging du ciel profond.

Player One annonce un bruit de lecture compris entre 4,46 et 1 e⁻ selon les réglages de la caméra.

Le mode HCG, ou High Conversion Gain, s'active à un gain de 125.

Les valeurs de bruit de lecture proviennent de mesures réalisées par Player One. Une vérification peut également être effectuée avec la fonction « Sensor Analysis » de SharpCap 4.

Absence de lueur d'amplificateur

Exempte de lueur d'amplificateur, ou Amp Glow, la Saturn-C SQR évite cette source de luminosité parasite sur les images en longue pose.

Player One présente une image noire de démonstration réalisée avec un temps de pose de 300 secondes.

Cette caractéristique facilite le traitement des images en réduisant les gradients lumineux parasites liés à l'électronique de lecture.

Imagerie solaire, lunaire et planétaire

Grâce à son capteur carré de 1 pouce et à sa résolution de 9 mégapixels, la Saturn-C SQR convient à différentes applications en imagerie astronomique.

En photographie lunaire, son format facilite la capture de grandes régions de la surface et la réalisation de mosaïques détaillées.

Pour l'imagerie solaire, la surface du capteur permet de réaliser des acquisitions du disque complet avec des instruments de focale appropriée et une filtration solaire adaptée.

En imagerie planétaire, les différentes résolutions de capture permettent d'augmenter la cadence pour enregistrer un grand nombre d'images en un temps réduit.

La Saturn-C SQR peut également être utilisée pour le lucky imaging du ciel profond, une technique reposant sur l'acquisition de nombreuses poses courtes.

Boîtier hexagonal et finition sablée

La Saturn-C SQR adopte un boîtier hexagonal aux angles arrondis, caractéristique des caméras planétaires Player One Astronomy.

Sa finition sablée rouge et noire associe une structure rigide à une présentation compacte.

Avec un diamètre de 66 mm et un poids de seulement 160 g, elle limite la charge ajoutée à l'instrument et facilite son utilisation sur différentes configurations optiques.

Réglage du tilt de deuxième génération

Une platine de réglage permet de corriger l'inclinaison du capteur par rapport à l'axe optique.

Ce dispositif contribue à améliorer l'homogénéité de la mise au point sur l'ensemble du champ lorsque l'inclinaison du capteur ou les tolérances mécaniques affectent la qualité des étoiles.

Un joint en mousse haute densité limite les infiltrations lumineuses par les interstices latéraux.

Refroidissement passif PCS

La Saturn-C SQR dispose du système PCS, ou Passive Cooling System, développé par Player One Astronomy.

Ce dispositif assure l'évacuation passive de la chaleur produite par le capteur vers l'extérieur du boîtier.

Contrairement aux caméras refroidies de la série Ares Pro, la Saturn-C SQR ne possède pas de refroidissement thermoélectrique TEC intégré permettant de régler une température cible.

Système de refroidissement externe ACS en option

Player One propose le système ACS, ou Active Cooling System, comme accessoire complémentaire au refroidissement passif PCS.

Ce système externe à air permet d'améliorer l'évacuation de la chaleur, notamment lors des acquisitions solaires en journée et des sessions de lucky imaging du ciel profond.

Selon Player One, l'association PCS et ACS permet de maintenir la température de la caméra à environ 7 °C au-dessus de la température ambiante dans les conditions présentées par le fabricant.

Le système ACS est proposé en option et ne doit pas être confondu avec un refroidissement TEC régulé.

Mémoire tampon DDR3 de 256 Mo

Une mémoire tampon DDR3 de 256 Mo contribue à stabiliser les transferts de données et à limiter les pertes d'images lors des acquisitions rapides.

Elle réduit également les contraintes liées au transfert, y compris lors d'une connexion USB 2.0.

Cette mémoire tampon présente un intérêt particulier pour les séquences planétaires et lunaires comportant un grand nombre d'images.

Technologie DPS de suppression des pixels défectueux

La Saturn-C SQR bénéficie de la technologie DPS, ou Dead Pixel Suppression, développée par Player One.

Cette fonction analyse des images noires afin d'identifier les pixels présentant un comportement anormal et d'enregistrer leur position dans la mémoire de la caméra.

Lors des acquisitions, les valeurs de ces pixels peuvent être corrigées à partir des pixels voisins selon le procédé décrit par le fabricant.

Connectique USB 3.0 et autoguidage ST4

Équipée d'une interface USB 3.0, la Saturn-C SQR permet le transfert rapide des images vers l'ordinateur.

La caméra reste également compatible avec une connexion USB 2.0, avec les limitations de débit correspondantes.

Un port ST4 permet de relier la caméra au port d'autoguidage d'une monture équatoriale à l'aide d'un câble adapté.

Player One recommande l'utilisation d'un SSD de qualité afin de profiter pleinement des cadences d'acquisition annoncées.

Alimentation et protections électriques

La Saturn-C SQR fonctionne grâce à l'alimentation fournie par sa connexion USB.

Des dispositifs de protection contre les surtensions et les surintensités contribuent à protéger la caméra et les équipements connectés.

Caractéristiques techniques

Capteur et résolution

• Fabricant : Player One Astronomy.

• Modèle : Saturn-C SQR.

• Type : caméra astronomique couleur non refroidie par TEC.

• Capteur : Sony IMX533 CMOS couleur rétroéclairé.

• Technologie : Sony STARVIS.

• Format : carré de 1 pouce.

• Dimensions du capteur : 11,31 × 11,31 mm.

• Diagonale du capteur : 16 mm.

• Résolution : 3 008 × 3 008 pixels, environ 9 MP.

• Taille des pixels : 3,76 µm.

• Matrice de Bayer : RGGB.

• Rendement quantique maximal : environ 80 %.

• Convertisseur analogique-numérique : 14 bits natifs.

• Nombre de niveaux de conversion : 16 384.

• Type d'obturateur : Rolling Shutter.

• Plage de temps de pose : 32 µs à 2 000 secondes.

Performances d'acquisition

• Modes d'échantillonnage : Normal et Low Noise (LRN).

• Capacité de puits maximale : 73 ke⁻.

• Bruit de lecture annoncé : 4,46 à 1 e⁻.

• Activation du mode HCG : gain 125.

• Lueur d'amplificateur : absente.

• Cadence annoncée en RAW8 à pleine résolution : 43 images par seconde.

• Cadence annoncée en RAW16 à pleine résolution : 19,5 images par seconde.

• Cadence maximale annoncée en RAW8 à 640 × 480 pixels : 272 images par seconde.

• Mémoire tampon : DDR3 de 256 Mo.

• Technologie de correction des pixels défectueux : DPS.

Refroidissement et réglages

• Refroidissement : système passif PCS.

• Refroidissement actif externe : système ACS en option.

• Refroidissement TEC régulé : absent.

• Réglage du tilt : platine de deuxième génération.

• Étanchéité à la lumière de la platine : joint en mousse haute densité.

Connectique

• Interface de données : USB 3.0.

• Connexion USB 2.0 : prise en charge.

• Port d'autoguidage : ST4.

• Filetage de connexion : M42 × 0,75.

• Adaptation : 1,25 pouce.

• Tirage mécanique : 12,5 mm.

• Fenêtre de protection : diamètre 32 mm, épaisseur 2 mm, traitement antireflet multicouche AR Plus.

• Protections électriques : surtensions et surintensités.

• Support de stockage recommandé par le fabricant : SSD de qualité.

Construction et dimensions

• Forme du boîtier : hexagonale avec angles arrondis.

• Finition extérieure : sablée.

• Couleurs : rouge et noir.

• Diamètre du boîtier : 66 mm.

• Poids : 160 g.
