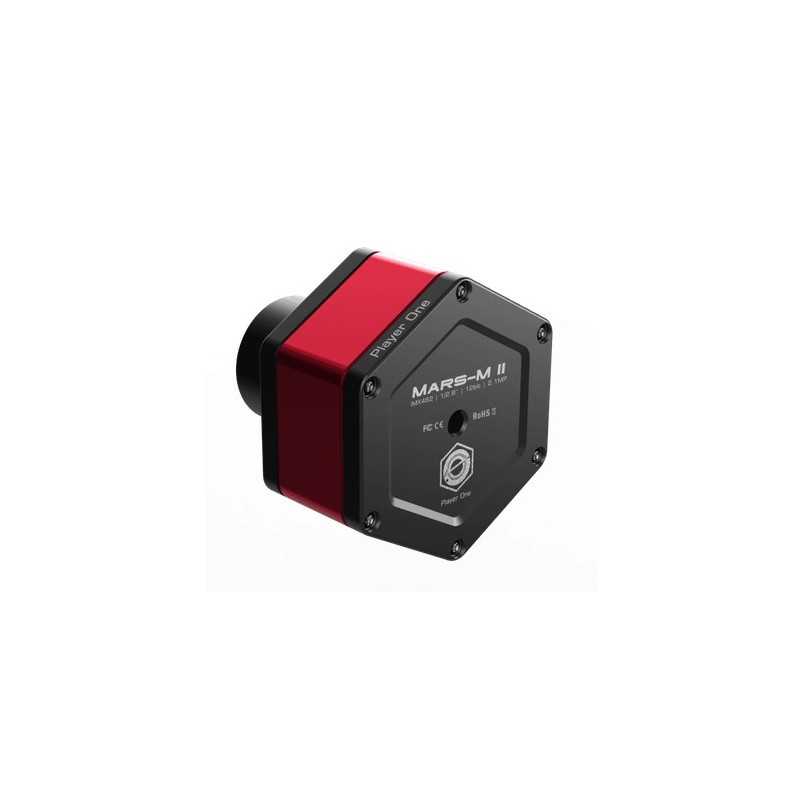

Player One Mars-M II IMX462

Conçue par Player One Astronomy pour l'imagerie planétaire, lunaire et solaire, la Mars-M II utilise un capteur monochrome Sony IMX462 au format 1/2,8 pouce. Sa surface de 5,6 × 3,2 mm et sa diagonale d'environ 6,5 mm offrent un champ de capture adapté aux acquisitions astronomiques à haute résolution.

Avec une résolution de 1 944 × 1 096 pixels, soit environ 2,1 mégapixels, et des pixels de 2,9 µm, elle associe une capacité de puits maximale de 12 ke⁻ à une conversion analogique-numérique native de 12 bits.

Son capteur CMOS monochrome, dont le rendement quantique maximal annoncé atteint environ 91 %, présente une sensibilité particulièrement intéressante dans le rouge et le proche infrarouge. La Mars-M II convient également aux applications d'astronomie assistée électroniquement, ou EAA.

Capteur monochrome Sony IMX462 et conversion native de 12 bits

Dépourvu de matrice de filtres couleur, le capteur Sony IMX462 monochrome permet d'enregistrer directement l'intensité lumineuse reçue par chaque pixel.

Cette conception évite l'interpolation des couleurs nécessaire aux caméras équipées d'une matrice de Bayer et présente un intérêt particulier pour l'imagerie astronomique à haute résolution.

Son convertisseur analogique-numérique natif de 12 bits distingue 4 096 niveaux de conversion, permettant d'enregistrer les variations d'intensité lumineuse utiles au traitement des images.

Rendement quantique élevé et sensibilité infrarouge

Player One annonce un rendement quantique maximal d'environ 91 % pour le capteur monochrome Sony IMX462.

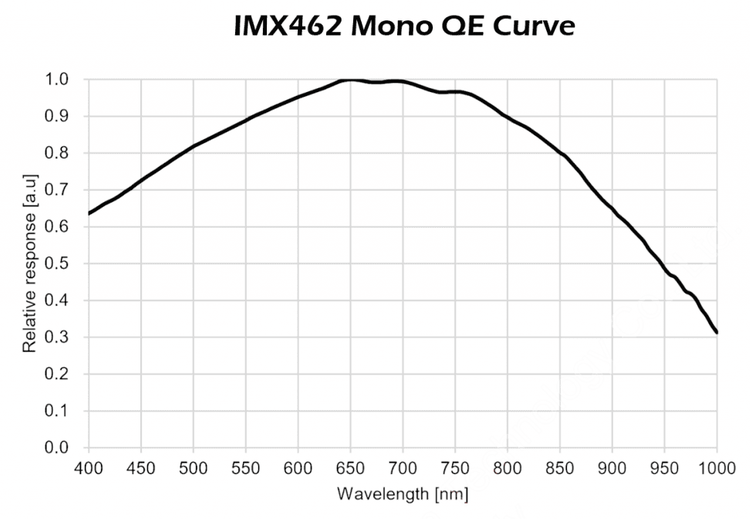

La courbe de rendement quantique publiée par le fabricant montre une sensibilité particulièrement élevée entre 650 et 700 nm, avec une réponse qui reste importante dans le proche infrarouge.

Cette caractéristique présente un intérêt pour l'imagerie planétaire avec des filtres rouges et infrarouges, notamment pour l'acquisition de détails atmosphériques.

Associée à des filtres adaptés, la caméra peut également être utilisée pour différentes applications spectrales en imagerie astronomique.

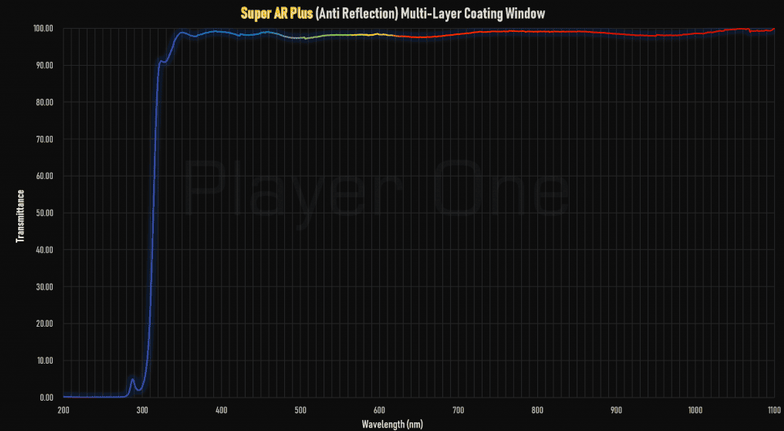

Fenêtre de protection Super AR Plus

La Mars-M II dispose d'une fenêtre de protection Super AR Plus, développée pour offrir une transmission lumineuse élevée sur une plage spectrale étendue.

Player One annonce une transmission particulièrement favorable entre 310 et 1 100 nm, couvrant une partie de l'ultraviolet, le domaine visible et le proche infrarouge.

Cette fenêtre permet de mieux exploiter les possibilités du capteur monochrome pour les acquisitions utilisant des filtres spécifiques.

Les applications ultraviolettes et solaires nécessitent toutefois des systèmes optiques et des filtres adaptés aux longueurs d'onde observées.

Format 1/2,8 pouce

Avec ses dimensions de 5,6 × 3,2 mm, le capteur Sony IMX462 adopte un format compact particulièrement adapté à l'imagerie planétaire.

Sa résolution de 1 944 × 1 096 pixels permet d'enregistrer des séquences détaillées de Jupiter, Saturne, Mars et différentes régions lunaires.

Le champ photographié dépend de la focale de l'instrument utilisé.

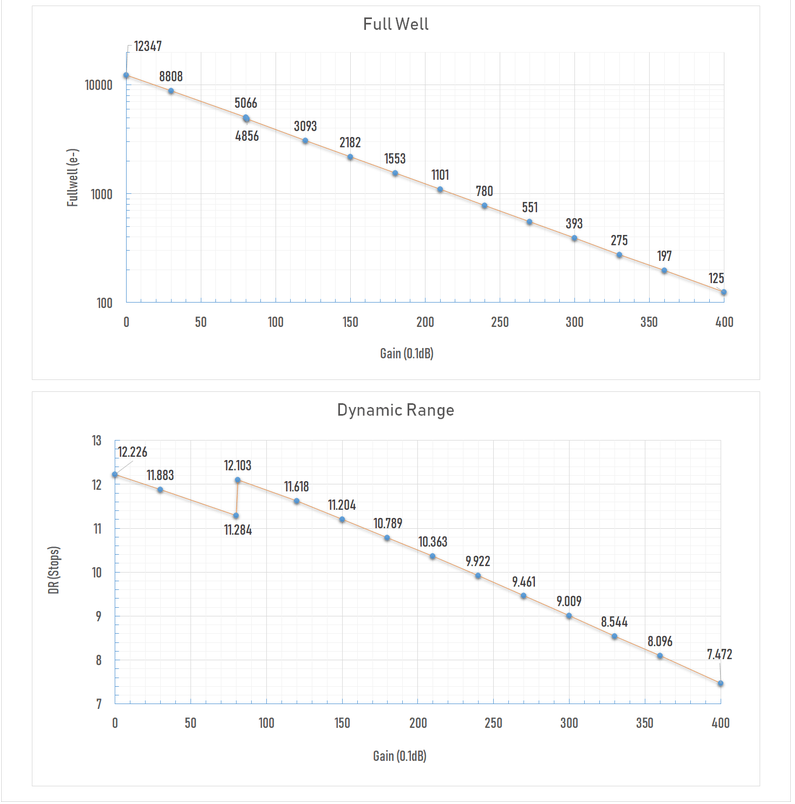

Capacité de puits

Avec une capacité de puits maximale de 12 ke⁻, la Mars-M II permet d'accumuler jusqu'à environ 12 000 électrons par pixel avant saturation, selon les conditions de lecture.

Cette capacité constitue l'une des caractéristiques du capteur Sony IMX462 et doit être considérée conjointement avec son bruit de lecture et son rendement quantique.

Cadence d'acquisition élevée

Avec une connexion USB 3.0, la Mars-M II peut atteindre 136 images par seconde à pleine résolution en mode RAW8, avec une conversion ADC de 10 bits.

En réduisant la zone de capture, la caméra permet d'augmenter la cadence d'acquisition, ce qui présente un intérêt particulier pour l'imagerie planétaire à haute résolution.

Les cadences annoncées par Player One sont :

• 1 944 × 1 096 pixels : 136 images par seconde en RAW8 et 62,5 en RAW16.

• 1 920 × 1 080 pixels : 138 images par seconde en RAW8 et 63,5 en RAW16.

• 1 280 × 720 pixels : 205 images par seconde en RAW8 et 94,1 en RAW16.

• 800 × 600 pixels : 245 images par seconde en RAW8 et 112,4 en RAW16.

• 640 × 480 pixels : 304 images par seconde en RAW8 et 139,3 en RAW16.

D'autres résolutions peuvent être configurées dans le logiciel d'acquisition.

La vitesse réelle d'enregistrement dépend également des performances de l'ordinateur et du support de stockage.

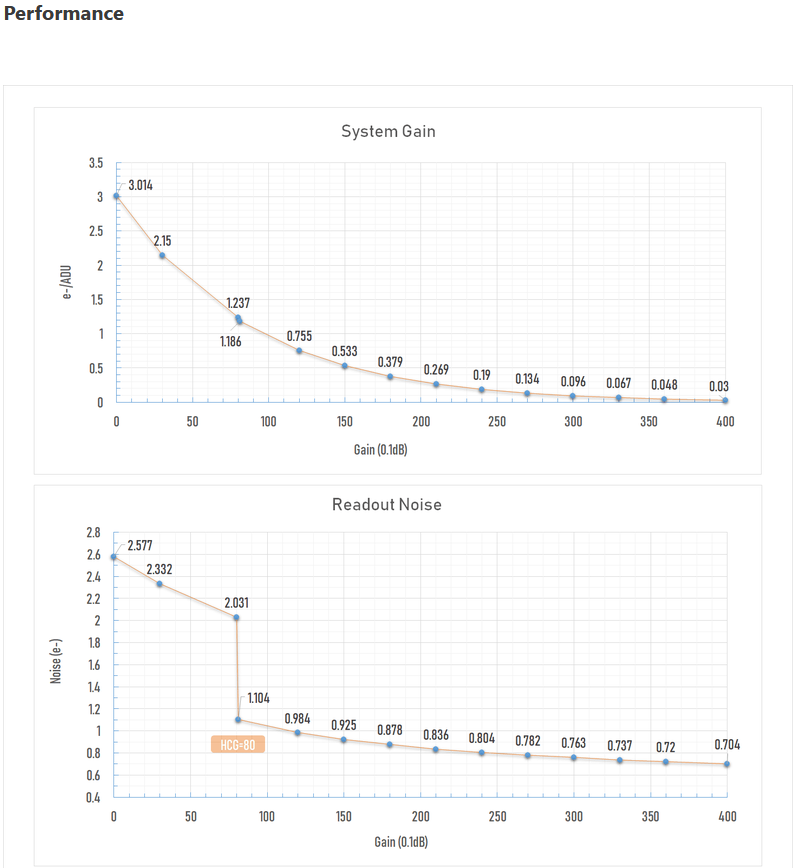

Performances du capteur et mode HCG

La Mars-M II dispose d'un mode HCG, ou High Conversion Gain, qui s'active automatiquement à partir d'un gain de 80.

Ce mode permet de réduire le bruit de lecture tout en préservant une plage dynamique intéressante aux réglages de gain élevés.

Player One annonce un bruit de lecture compris entre 2,6 et 0,7 e⁻ selon les réglages de la caméra.

Le fabricant précise notamment les valeurs suivantes :

• À un gain de 350 : bruit de lecture d'environ 0,73 e⁻.

• À un gain de 400 : bruit de lecture d'environ 0,7 e⁻.

Ces valeurs proviennent de mesures réalisées par Player One. Une vérification peut également être effectuée avec la fonction « Sensor Analysis » de SharpCap 4.

Absence de lueur d'amplificateur

Exempte de lueur d'amplificateur, ou Amp Glow, la Mars-M II évite cette source de luminosité parasite sur les images en longue pose.

Player One présente une comparaison d'images noires illustrant le comportement de la caméra.

Cette caractéristique facilite le traitement des images en limitant les gradients lumineux parasites produits par l'électronique de lecture.

Imagerie planétaire, lunaire et solaire

Grâce à son capteur monochrome Sony IMX462 et à sa cadence d'acquisition élevée, la Mars-M II convient particulièrement à l'imagerie planétaire à haute résolution.

Pour Jupiter, Saturne et Mars, elle permet d'enregistrer rapidement un grand nombre d'images qui peuvent ensuite être sélectionnées et empilées afin d'améliorer le rapport signal/bruit et de révéler les détails.

En imagerie lunaire, ses pixels de 2,9 µm permettent de capturer différentes régions de la surface et de réaliser des mosaïques détaillées.

Pour l'imagerie solaire, son capteur monochrome peut être utilisé avec des systèmes de filtration adaptés, notamment en H-alpha. La fenêtre Super AR Plus présente également un intérêt pour certaines acquisitions dans l'ultraviolet, sous réserve d'une chaîne optique appropriée.

Toute acquisition solaire nécessite impérativement une filtration de sécurité adaptée à l'instrument utilisé.

Boîtier hexagonal et finition sablée

La Mars-M II adopte un boîtier hexagonal aux angles arrondis, caractéristique des caméras planétaires Player One Astronomy.

Sa finition sablée rouge et noire associe une structure rigide à une présentation compacte.

Avec un diamètre de 66 mm et un poids de 180 g, elle limite la charge ajoutée à l'instrument et facilite son utilisation sur différentes configurations optiques.

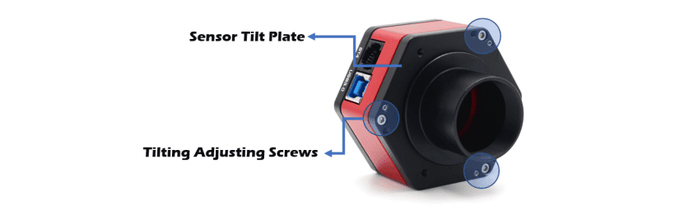

Réglage du tilt de deuxième génération

Une platine de réglage permet de corriger l'inclinaison du capteur par rapport à l'axe optique.

Ce dispositif présente également un intérêt particulier en imagerie solaire, notamment lorsque des anneaux de Newton apparaissent lors de l'utilisation de certains instruments H-alpha.

En ajustant légèrement l'inclinaison du capteur, il est possible de réduire ou de supprimer ces interférences dans certaines configurations.

Un joint en mousse haute densité limite les infiltrations lumineuses par les interstices latéraux.

Mémoire tampon DDR3 de 256 Mo

Une mémoire tampon DDR3 de 256 Mo contribue à stabiliser les transferts de données et à limiter les pertes d'images lors des acquisitions rapides.

Elle réduit également les contraintes liées au transfert des données, y compris lors d'une connexion USB 2.0.

Cette mémoire tampon présente un intérêt particulier pour les séquences planétaires et solaires comportant un grand nombre d'images.

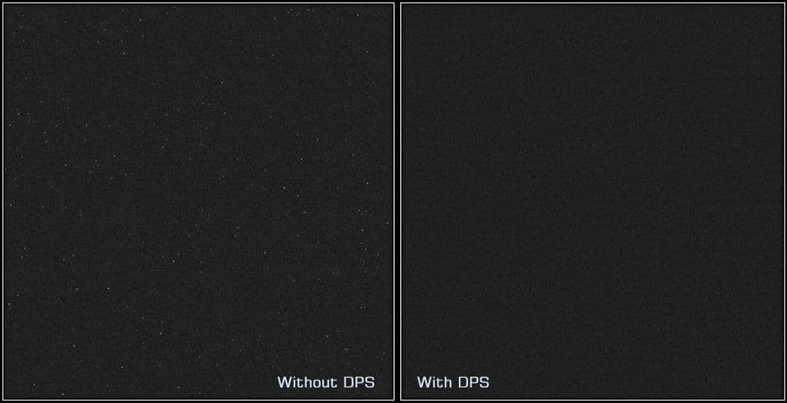

Technologie DPS de suppression des pixels défectueux

La Mars-M II bénéficie de la technologie DPS, ou Dead Pixel Suppression, développée par Player One Astronomy.

Cette fonction analyse plusieurs images noires afin d'identifier les pixels présentant un comportement anormal et d'enregistrer leur position dans la mémoire de la caméra.

Lors des acquisitions, les valeurs de ces pixels peuvent être corrigées à partir des pixels voisins selon la méthode décrite par le fabricant.

Connectique USB 3.0 et autoguidage ST4

Équipée d'une interface USB 3.0, la Mars-M II permet le transfert rapide des images vers l'ordinateur.

La caméra reste également compatible avec une connexion USB 2.0, avec les limitations de débit correspondantes.

Un port ST4 permet de relier la caméra au port d'autoguidage d'une monture équatoriale à l'aide d'un câble adapté.

Player One recommande l'utilisation d'un SSD de qualité afin de profiter pleinement des cadences d'acquisition annoncées.

Alimentation et protections électriques

La Mars-M II fonctionne grâce à l'alimentation fournie par sa connexion USB.

Des dispositifs de protection contre les surtensions et les surintensités contribuent à protéger la caméra et les équipements connectés.

Caractéristiques techniques

Capteur et résolution

• Fabricant : Player One Astronomy.

• Modèle : Mars-M II.

• Type : caméra astronomique monochrome.

• Capteur : Sony IMX462 CMOS monochrome.

• Format : 1/2,8 pouce.

• Dimensions du capteur : 5,6 × 3,2 mm.

• Diagonale du capteur : environ 6,5 mm.

• Résolution : 1 944 × 1 096 pixels, environ 2,1 MP.

• Taille des pixels : 2,9 µm.

• Rendement quantique maximal : environ 91 %.

• Convertisseur analogique-numérique : 12 bits natifs.

• Nombre de niveaux de conversion : 4 096.

• Type d'obturateur : Rolling Shutter.

• Plage de temps de pose : 32 µs à 2 000 secondes.

Performances d'acquisition

• Capacité de puits maximale : 12 ke⁻.

• Bruit de lecture annoncé : 2,6 à 0,7 e⁻.

• Activation du mode HCG : gain 80.

• Bruit de lecture au gain 350 : environ 0,73 e⁻.

• Bruit de lecture au gain 400 : environ 0,7 e⁻.

• Lueur d'amplificateur : absente.

• Cadence annoncée en RAW8 à pleine résolution : 136 images par seconde.

• Cadence annoncée en RAW16 à pleine résolution : 62,5 images par seconde.

• Cadence maximale annoncée en RAW8 à 640 × 480 pixels : 304 images par seconde.

• Mémoire tampon : DDR3 de 256 Mo.

• Technologie de correction des pixels défectueux : DPS.

Connectique et réglages

• Interface de données : USB 3.0.

• Connexion USB 2.0 : prise en charge.

• Port d'autoguidage : ST4.

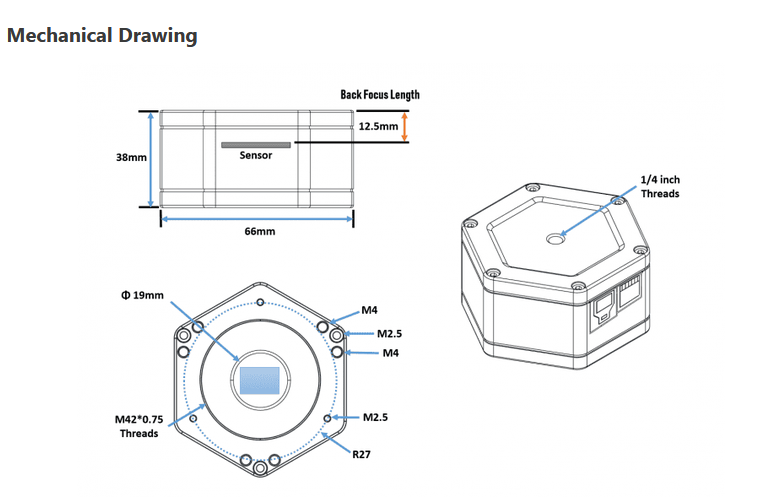

• Filetage de connexion : M42 × 0,75.

• Adaptation : 1,25 pouce.

• Tirage mécanique : 12,5 mm.

• Fenêtre de protection : Super AR Plus, diamètre 21 mm et épaisseur 1,1 mm.

• Plage spectrale annoncée de la fenêtre : 310 à 1 100 nm.

• Réglage du tilt : platine de deuxième génération.

• Étanchéité à la lumière de la platine : joint en mousse haute densité.

• Protections électriques : surtensions et surintensités.

• Support de stockage recommandé par le fabricant : SSD de qualité.

Construction et dimensions

• Forme du boîtier : hexagonale avec angles arrondis.

• Finition extérieure : sablée.

• Couleurs : rouge et noir.

• Diamètre du boîtier : 66 mm.

• Poids : 180 g.
