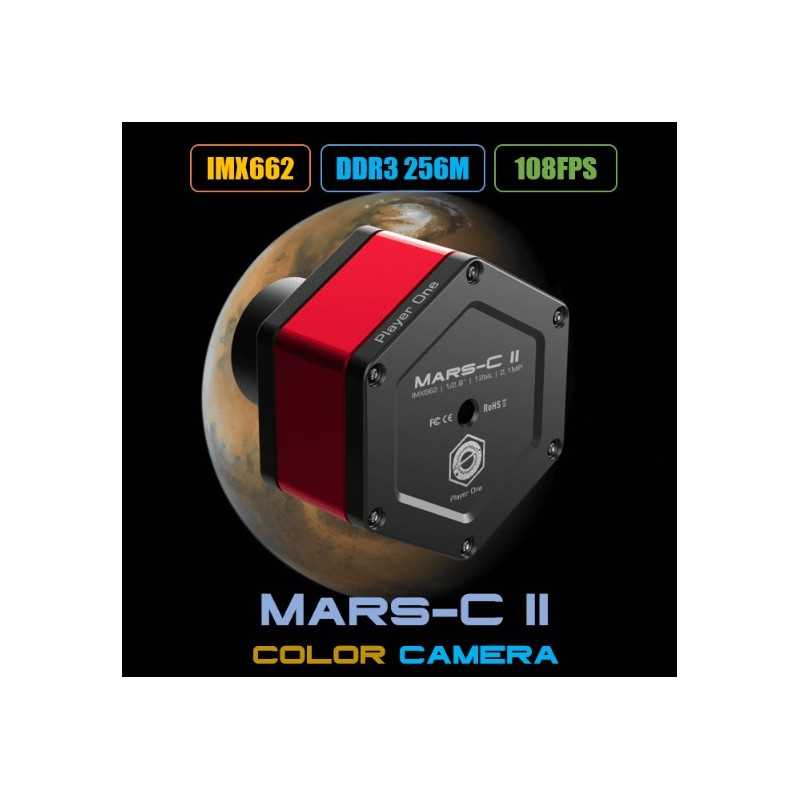

Player One Mars-C II IMX662

Conçue par Player One Astronomy pour l'imagerie planétaire et l'astronomie assistée électroniquement, la Mars-C II utilise un capteur couleur Sony IMX662 au format 1/2,8 pouce. Sa surface de 5,6 × 3,2 mm et sa diagonale de 6,44 mm offrent un champ de capture adapté aux acquisitions à haute résolution.

Avec une résolution de 1 936 × 1 100 pixels, soit environ 2,1 mégapixels, et des pixels de 2,9 µm, elle associe une capacité de puits maximale de 54 ke⁻ à une conversion analogique-numérique native de 12 bits.

Son capteur CMOS rétroéclairé Sony STARVIS 2, dont le rendement quantique maximal annoncé atteint environ 91 %, permet de réaliser des acquisitions couleur de la Lune et des planètes avec une sensibilité élevée.

Technologie STARVIS 2 et conversion native de 12 bits

Grâce à la technologie Sony STARVIS 2, le capteur CMOS bénéficie d'une architecture à pixels rétroéclairés.

Son convertisseur analogique-numérique intégré distingue 4 096 niveaux de conversion. Cette précision de numérisation permet d'enregistrer les variations d'intensité lumineuse et de conserver les nuances utiles au traitement des images astronomiques.

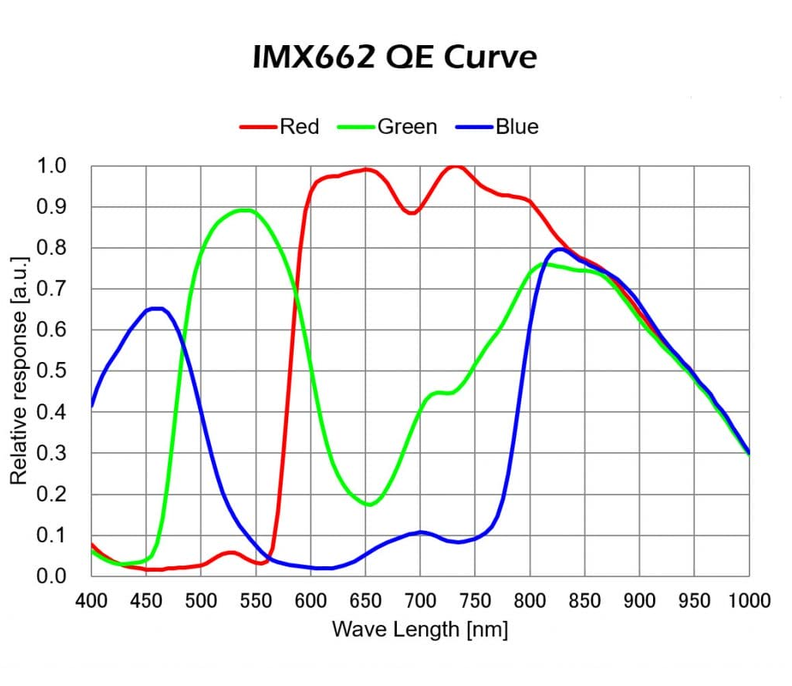

Capteur couleur et rendement quantique élevé

Équipé d'une matrice de Bayer RGGB, le capteur Sony IMX662 permet de capturer les informations nécessaires à la reconstruction d'une image couleur RVB.

Player One annonce un rendement quantique maximal d'environ 91 %, favorisant la détection des signaux lumineux faibles.

Cette conception permet de réaliser des images couleur des planètes et de la Lune sans devoir acquérir séparément les composantes rouge, verte et bleue.

La Mars-C II convient également à l'astronomie assistée électroniquement, ou EAA, qui permet de visualiser des objets astronomiques grâce à l'acquisition et au traitement d'images numériques.

Format 1/2,8 pouce

Avec ses dimensions de 5,6 × 3,2 mm, le capteur Sony IMX662 adopte un format compact particulièrement adapté à l'imagerie planétaire.

Sa résolution de 1 936 × 1 100 pixels offre une surface d'acquisition permettant d'enregistrer des séquences détaillées de Jupiter, Saturne, Mars et de différentes régions lunaires.

Le champ photographié dépend de la focale de l'instrument utilisé.

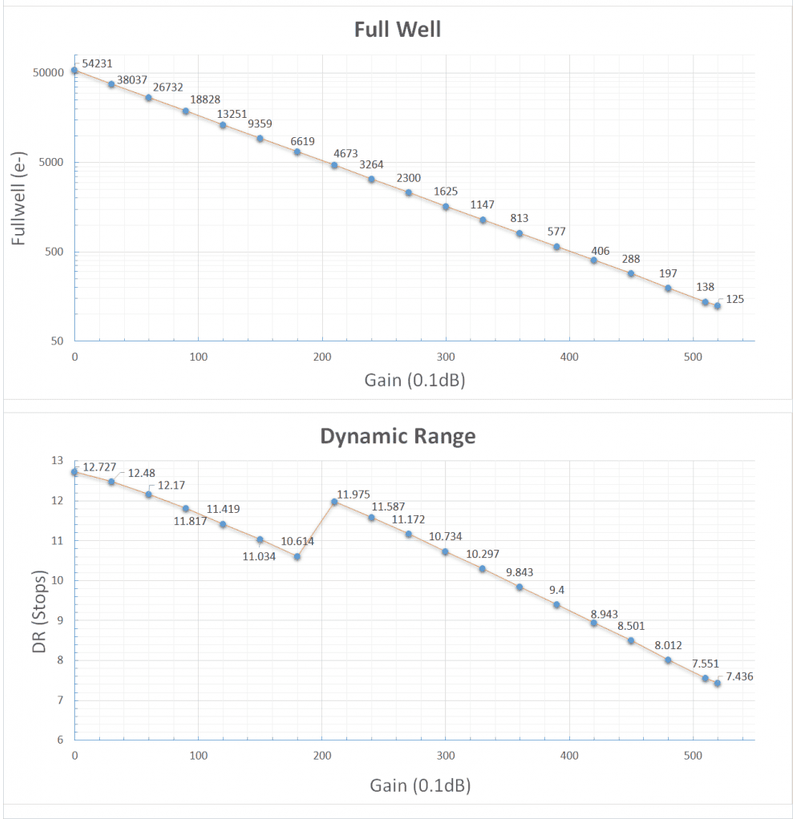

Capacité de puits élevée

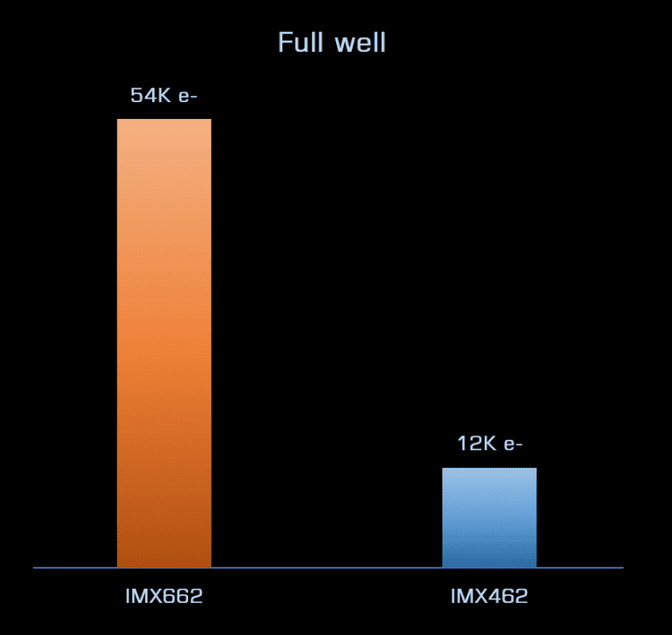

Avec une capacité de puits maximale de 54 ke⁻, la Mars-C II offre une capacité plus de quatre fois supérieure aux 13 ke⁻ indiqués par Player One pour la génération IMX462.

Cette capacité permet d'accumuler une quantité importante de charges électriques dans chaque pixel avant saturation.

Cadence d'acquisition élevée

Avec une connexion USB 3.0, la Mars-C II peut atteindre 108 images par seconde à pleine résolution en mode 10 bits.

En réduisant la zone de capture, la caméra permet d'augmenter la cadence d'acquisition, ce qui présente un intérêt particulier pour l'imagerie planétaire à haute résolution.

Les cadences annoncées par Player One sont :

• 1 936 × 1 100 pixels : 108 images par seconde en 10 bits et 76,5 en 12 bits.

• 1 920 × 1 080 pixels : 110 images par seconde en 10 bits et 78 en 12 bits.

• 1 280 × 720 pixels : 162 images par seconde en 10 bits et 114 en 12 bits.

D'autres résolutions peuvent être configurées dans le logiciel d'acquisition.

La vitesse réelle d'enregistrement dépend également des performances de l'ordinateur et du support de stockage.

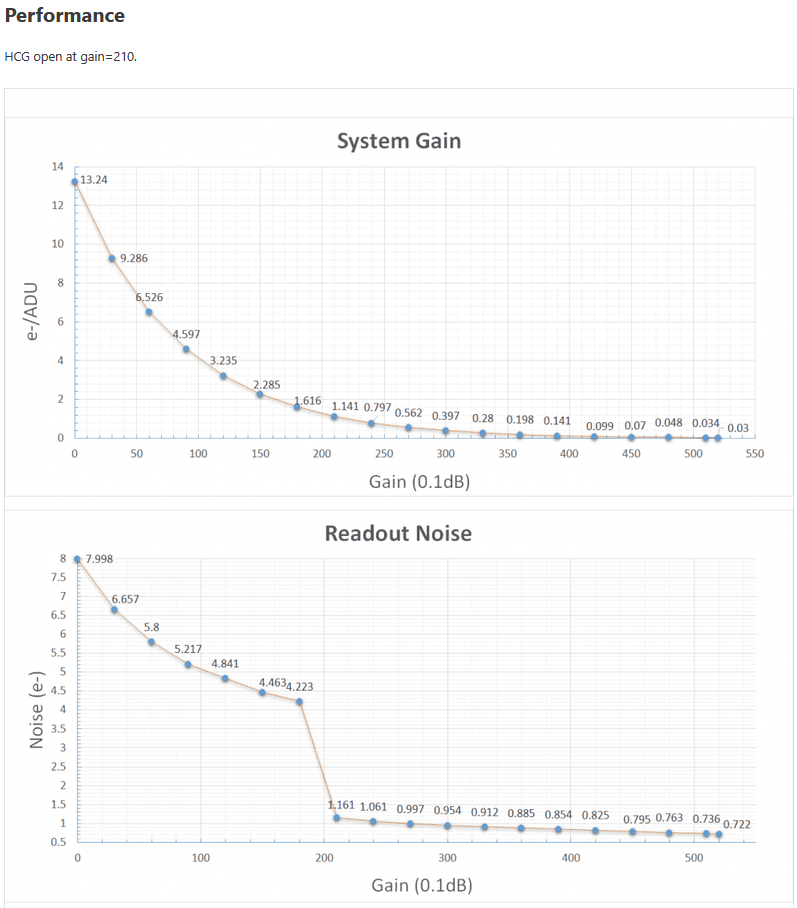

Performances du capteur et mode HCG

La Mars-C II dispose d'un mode HCG, ou High Conversion Gain, qui s'active à un gain de 210.

Ce mode permet de réduire le bruit de lecture à des valeurs de gain élevées et contribue à améliorer les performances lors de l'acquisition de signaux lumineux faibles.

Player One annonce un bruit de lecture compris entre 6,7 et 0,7 e⁻ selon les réglages de la caméra.

Les valeurs de bruit de lecture proviennent de mesures réalisées par le fabricant. Une vérification peut également être effectuée avec la fonction « Sensor Analysis » de SharpCap 4.

Absence de lueur d'amplificateur

Exempte de lueur d'amplificateur, ou Amp Glow, la Mars-C II évite cette source de luminosité parasite sur les images en longue pose.

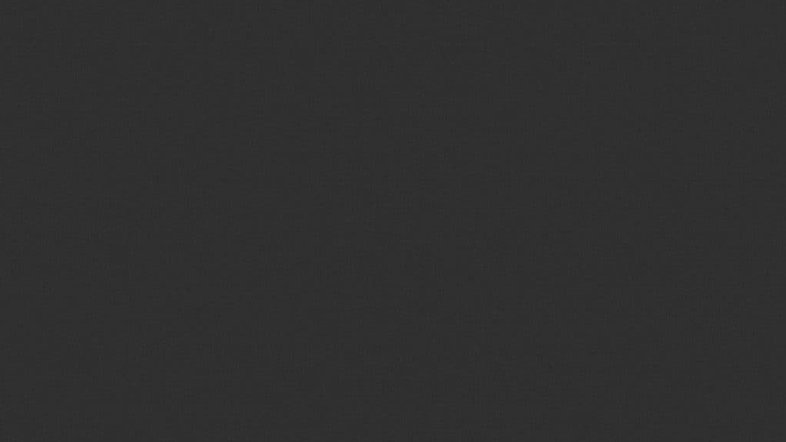

Player One présente une image noire de démonstration réalisée avec un temps de pose de 300 secondes.

Cette caractéristique facilite le traitement des images en limitant les gradients lumineux parasites produits par l'électronique de lecture.

Imagerie planétaire, lunaire et EAA

Grâce à son capteur Sony IMX662 et à sa cadence d'acquisition élevée, la Mars-C II est particulièrement adaptée à l'imagerie planétaire.

En photographiant Jupiter, Saturne ou Mars, elle permet d'enregistrer rapidement un grand nombre d'images, qui peuvent ensuite être sélectionnées et empilées afin d'améliorer le rapport signal/bruit et de révéler les détails.

Pour l'imagerie lunaire, son format permet de capturer différentes régions de la surface et de réaliser des mosaïques détaillées.

La caméra convient également à l'astronomie assistée électroniquement, où les acquisitions numériques permettent d'observer et de visualiser des objets astronomiques à l'écran.

Boîtier hexagonal et finition sablée

La Mars-C II adopte un boîtier hexagonal aux angles arrondis, caractéristique des caméras planétaires Player One Astronomy.

Sa finition sablée rouge et noire associe une structure rigide à une présentation compacte.

Avec un diamètre de 66 mm et un poids de seulement 150 g, elle limite la charge ajoutée à l'instrument et facilite son intégration dans différentes configurations optiques.

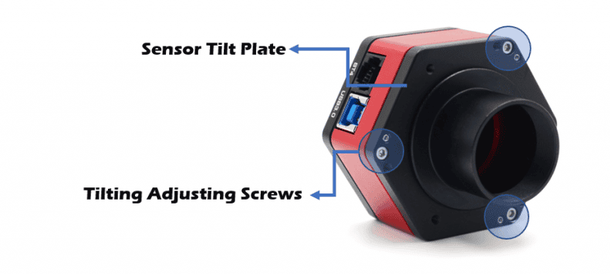

Réglage du tilt de deuxième génération

Une platine de réglage permet de corriger l'inclinaison du capteur par rapport à l'axe optique.

Ce dispositif contribue à améliorer l'homogénéité de la mise au point sur l'ensemble du champ lorsque des défauts d'alignement mécaniques affectent la qualité des images.

Un joint en mousse haute densité limite les infiltrations lumineuses par les interstices latéraux.

Mémoire tampon DDR3 de 256 Mo

Une mémoire tampon DDR3 de 256 Mo contribue à stabiliser les transferts de données et à limiter les pertes d'images lors des acquisitions rapides.

Elle réduit les contraintes liées au transfert des données, y compris lors d'une connexion USB 2.0.

Cette mémoire tampon présente un intérêt particulier pour les séquences planétaires comportant un grand nombre d'images.

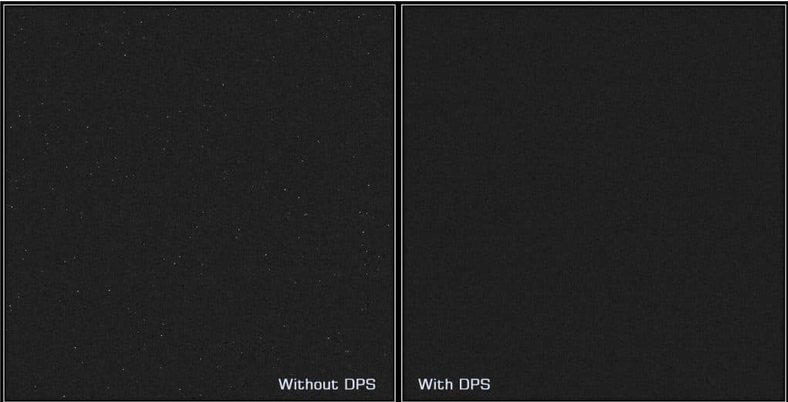

Technologie DPS de suppression des pixels défectueux

La Mars-C II bénéficie de la technologie DPS, ou Dead Pixel Suppression, développée par Player One Astronomy.

Cette fonction analyse plusieurs images noires afin d'identifier les pixels présentant un comportement anormal et d'enregistrer leur position dans la mémoire de la caméra.

Lors des acquisitions, les valeurs de ces pixels peuvent être corrigées à partir des pixels voisins selon la méthode décrite par le fabricant.

Connectique USB 3.0 et autoguidage ST4

Équipée d'une interface USB 3.0, la Mars-C II permet le transfert rapide des images vers l'ordinateur.

La caméra reste également compatible avec une connexion USB 2.0, avec les limitations de débit correspondantes.

Un port ST4 permet de relier la caméra au port d'autoguidage d'une monture équatoriale à l'aide d'un câble adapté.

Player One recommande l'utilisation d'un SSD de qualité afin de profiter pleinement des cadences d'acquisition annoncées.

Alimentation et protections électriques

La Mars-C II fonctionne grâce à l'alimentation fournie par sa connexion USB.

Des dispositifs de protection contre les surtensions et les surintensités contribuent à protéger la caméra et les équipements connectés.

Caractéristiques techniques

Capteur et résolution

• Fabricant : Player One Astronomy.

• Modèle : Mars-C II.

• Type : caméra astronomique couleur.

• Capteur : Sony IMX662 CMOS couleur rétroéclairé.

• Technologie : Sony STARVIS 2.

• Format : 1/2,8 pouce.

• Dimensions du capteur : 5,6 × 3,2 mm.

• Diagonale du capteur : 6,44 mm.

• Résolution : 1 936 × 1 100 pixels, environ 2,1 MP.

• Taille des pixels : 2,9 µm.

• Matrice de Bayer : RGGB.

• Rendement quantique maximal : environ 91 %.

• Convertisseur analogique-numérique : 12 bits natifs.

• Nombre de niveaux de conversion : 4 096.

• Type d'obturateur : Rolling Shutter.

• Plage de temps de pose : 32 µs à 2 000 secondes.

Performances d'acquisition

• Capacité de puits maximale : 54 ke⁻.

• Bruit de lecture annoncé : 6,7 à 0,7 e⁻.

• Activation du mode HCG : gain 210.

• Lueur d'amplificateur : absente.

• Cadence annoncée en 10 bits à pleine résolution : 108 images par seconde.

• Cadence annoncée en 12 bits à pleine résolution : 76,5 images par seconde.

• Cadence annoncée en 10 bits à 1 280 × 720 pixels : 162 images par seconde.

• Mémoire tampon : DDR3 de 256 Mo.

• Technologie de correction des pixels défectueux : DPS.

Connectique et réglages

• Interface de données : USB 3.0.

• Connexion USB 2.0 : prise en charge.

• Port d'autoguidage : ST4.

• Filetage de connexion : M42 × 0,75.

• Adaptation : 1,25 pouce.

• Tirage mécanique : 12,5 mm.

• Fenêtre de protection : diamètre 21 mm, épaisseur 1,1 mm, traitement antireflet multicouche AR Plus.

• Réglage du tilt : platine de deuxième génération.

• Étanchéité à la lumière de la platine : joint en mousse haute densité.

• Protections électriques : surtensions et surintensités.

• Support de stockage recommandé par le fabricant : SSD de qualité.

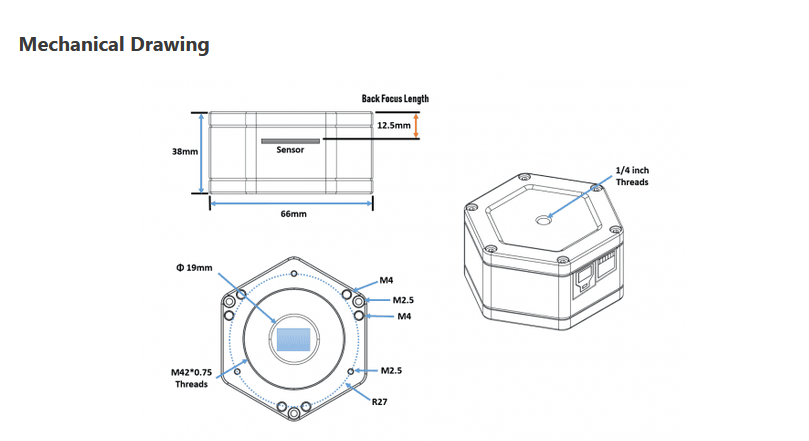

Construction et dimensions

• Forme du boîtier : hexagonale avec angles arrondis.

• Finition extérieure : sablée.

• Couleurs : rouge et noir.

• Diamètre du boîtier : 66 mm.

• Poids : 150 g.
