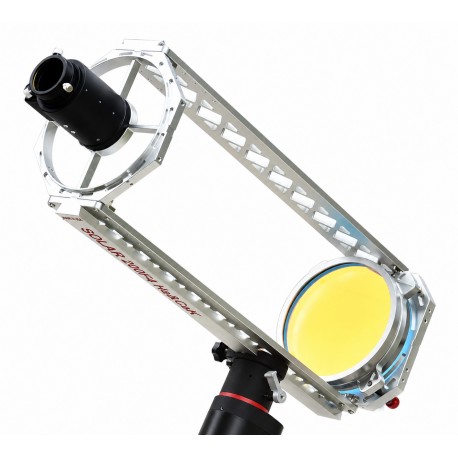

Antlia SOLAR TELESCOPE 200F4 Ha CaK Newtonian Reflector

Antlia SOLAR TELESCOPE 200F4 Ha CaK Newtonian Reflector

Description

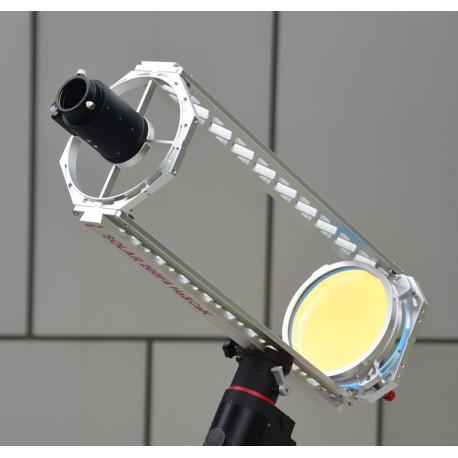

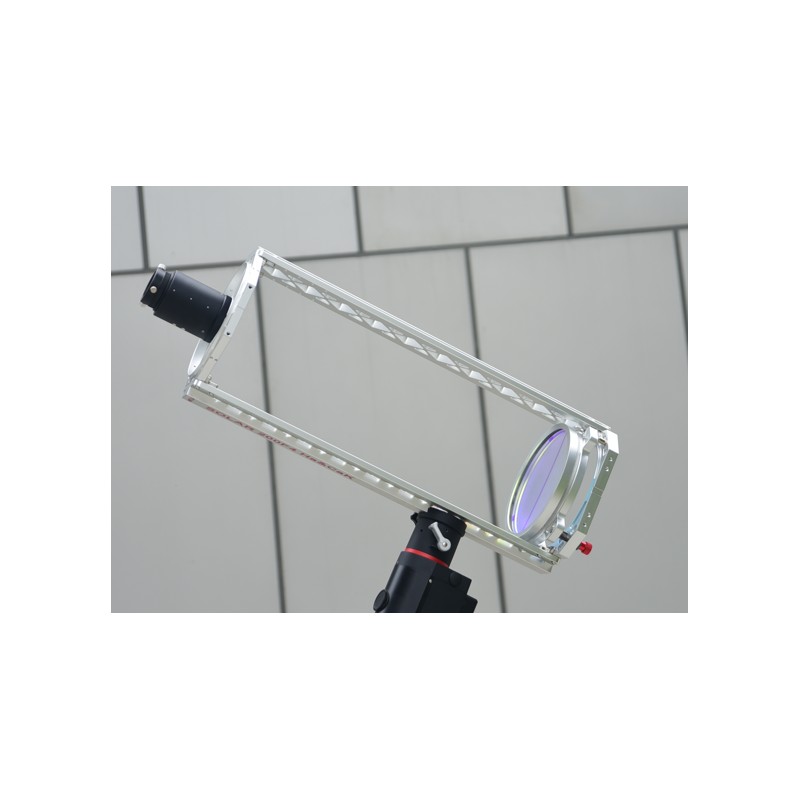

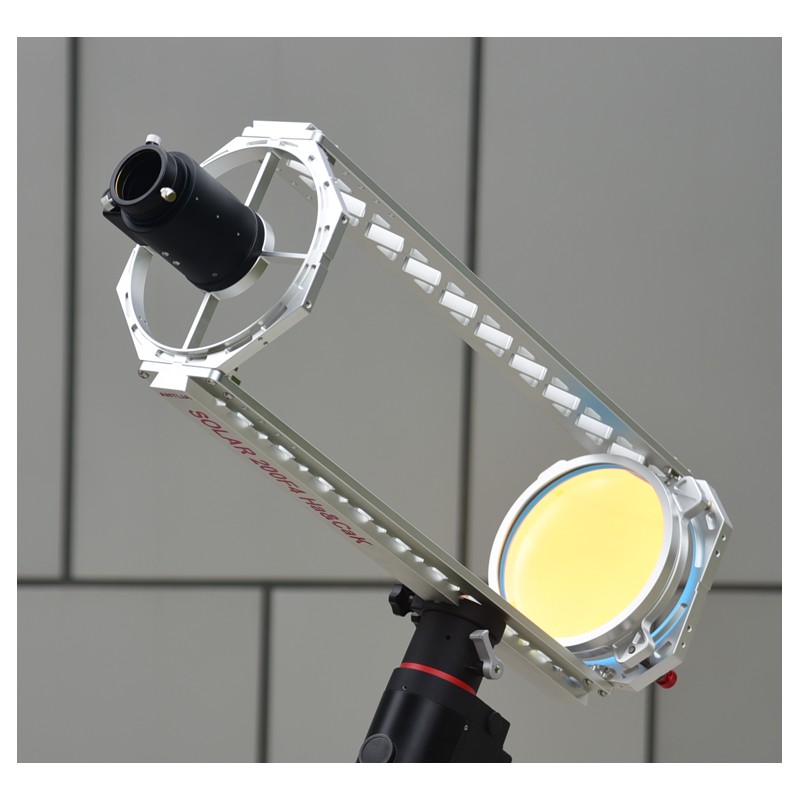

Le télescope Antlia SOLAR 200F4 Ha CaK est un instrument Newton de 200 mm spécialement développé pour l’imagerie solaire à haute résolution. En remplaçant le module de filtrage arrière, il permet de travailler dans les bandes Hα à 656 nm, CaK à 393 nm ainsi qu’en lumière blanche.

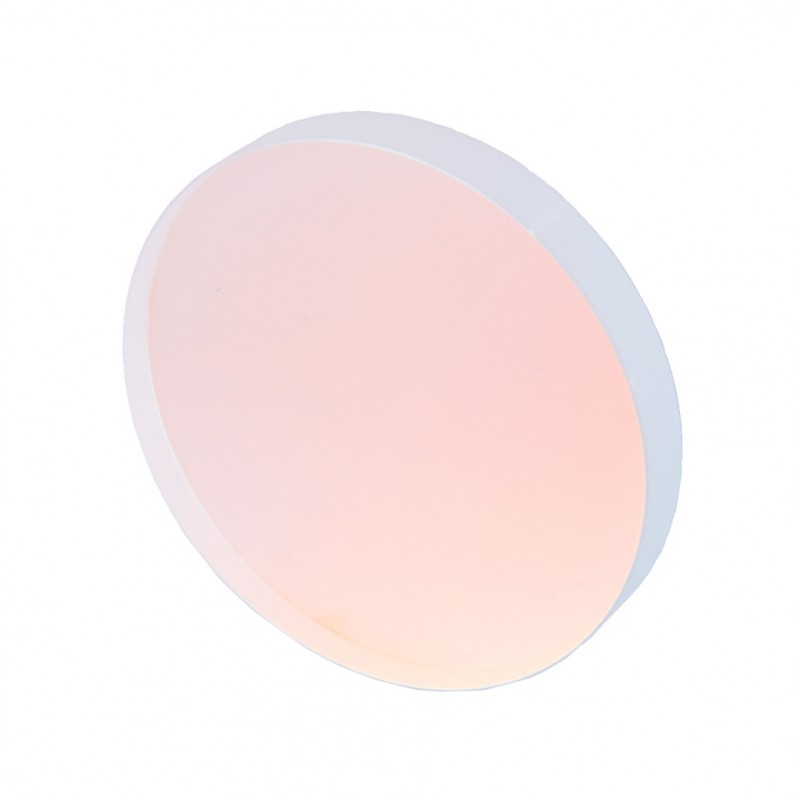

Son miroir primaire est fabriqué sur un substrat en quartz bénéficiant d’un double polissage de haute précision. Ce matériau présente une faible dilatation thermique et contribue à maintenir la stabilité de l’image pendant les séances solaires prolongées. La qualité de surface annoncée est supérieure à λ/8 P-V.

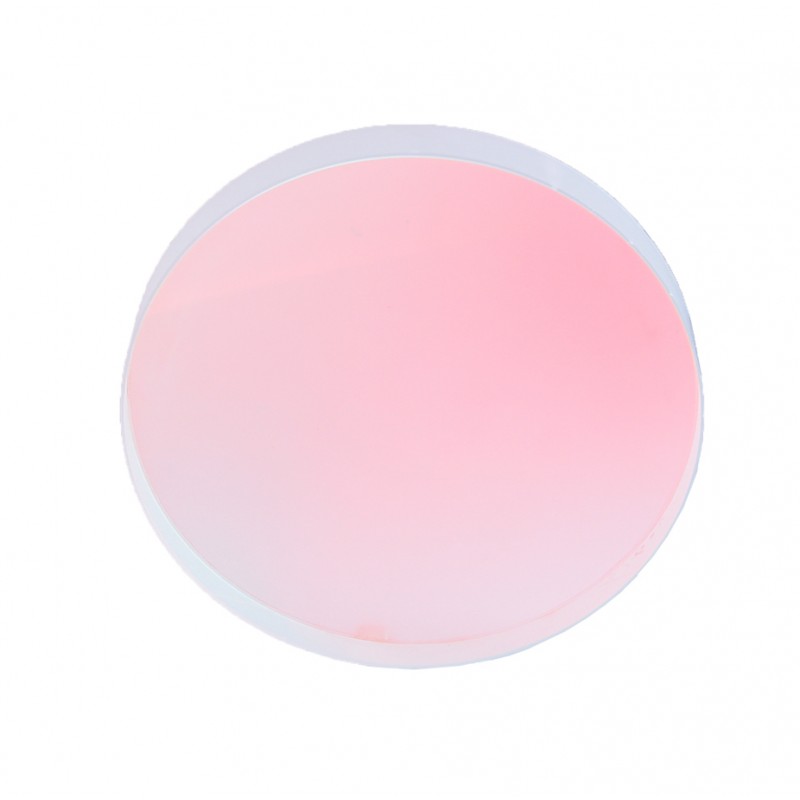

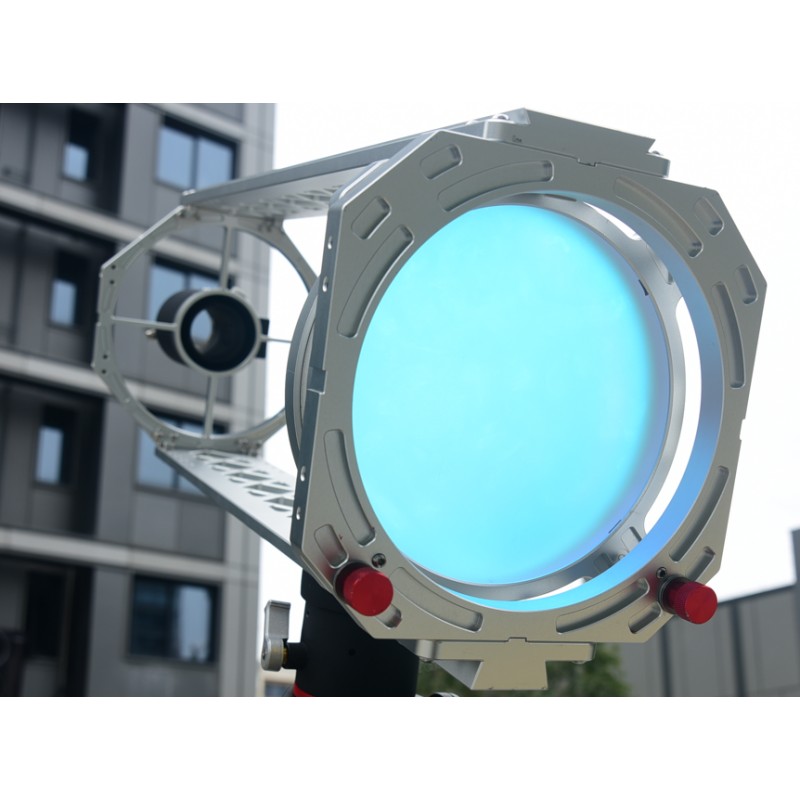

Contrairement à un miroir astronomique conventionnel, le miroir primaire ne reçoit pas de revêtement aluminium. Il utilise un traitement diélectrique haute réflexion spécialement optimisé pour deux bandes centrées sur Hα à 656 nm et CaK à 393 nm. La réflectivité dépasse 99 % dans ces deux bandes et la largeur spectrale totale annoncée est d’environ 150 nm.

Ce traitement agit comme un premier système de rejet énergétique intégré au miroir. Il filtre une grande partie des longueurs d’onde inutiles et réduit l’énergie transmise vers les équipements arrière. Compte tenu de la puissance lumineuse concentrée par l’ouverture de 200 mm, Antlia ajoute néanmoins un filtre ERF double bande de 2 pouces au niveau du focuser. Celui-ci assure une seconde réduction énergétique et protège les modules de filtrage ainsi que la caméra. Antlia indique qu’une utilisation sans cet ERF est techniquement possible lors de certains tests, mais qu’elle n’est pas recommandée.

La conception Newton élimine l’aberration chromatique et permet de travailler efficacement à deux longueurs d’onde très éloignées, notamment dans le proche ultraviolet à 393 nm. La structure ouverte facilite la dissipation thermique et limite l’accumulation de chaleur ainsi que les turbulences internes susceptibles d’altérer la qualité des images.

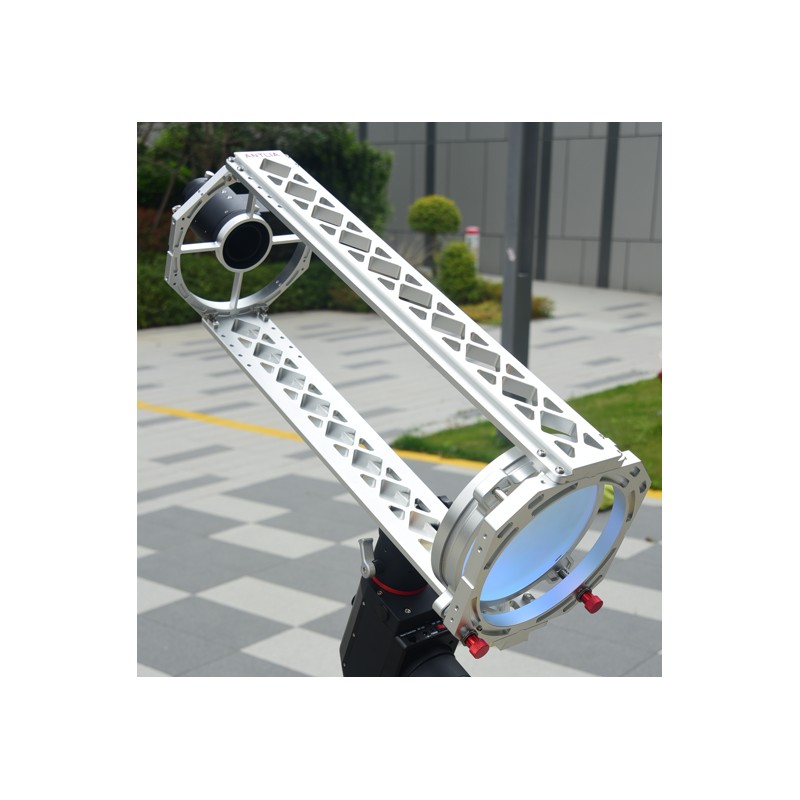

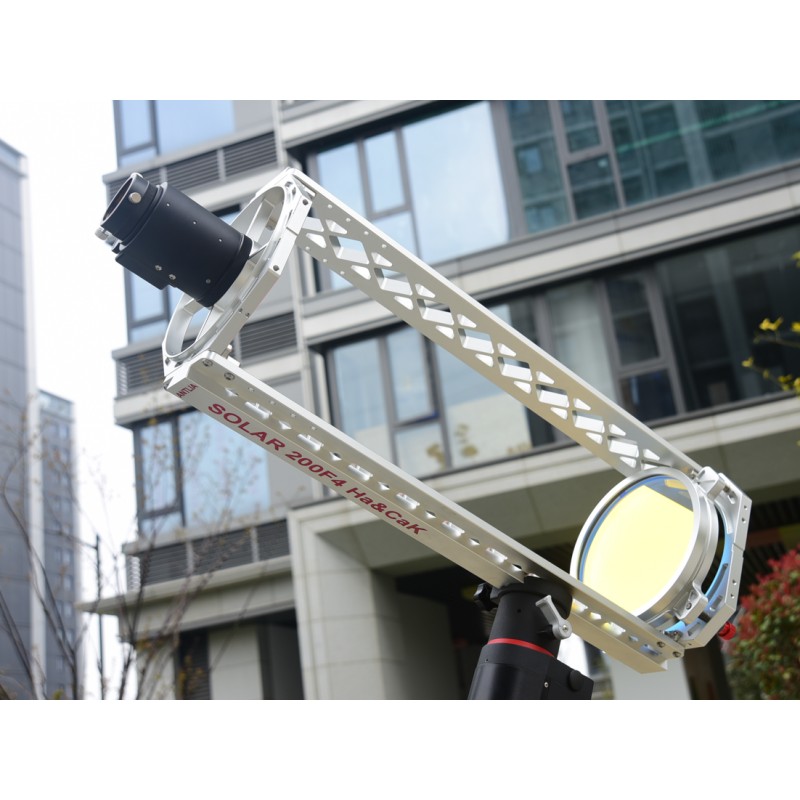

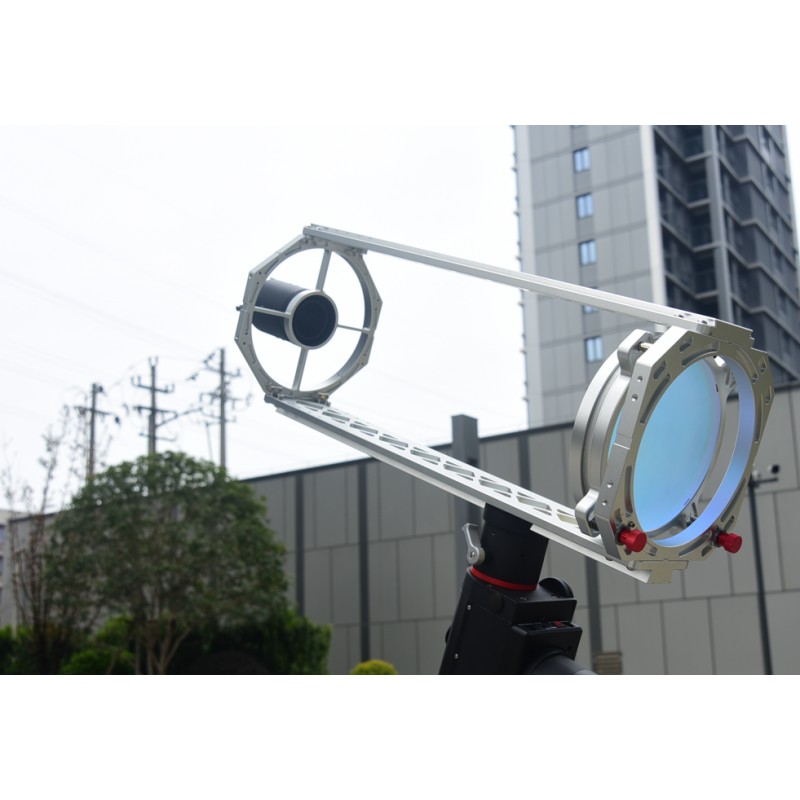

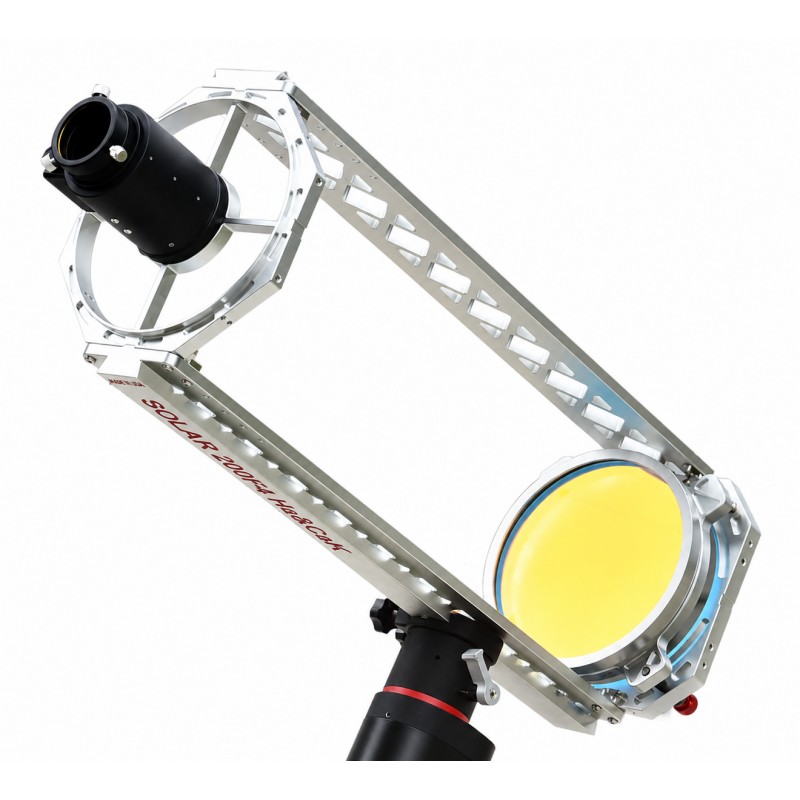

Le châssis est entièrement usiné CNC en aluminium aéronautique. Deux longues platines de 68,5 cm assurent la rigidité et la stabilité de l’axe optique. Une queue d’aronde Losmandy permet l’installation sur une monture équatoriale compatible, tandis qu’une seconde platine au format Vixen contribue à la rigidité, à l’équilibrage et à la manipulation de l’instrument.

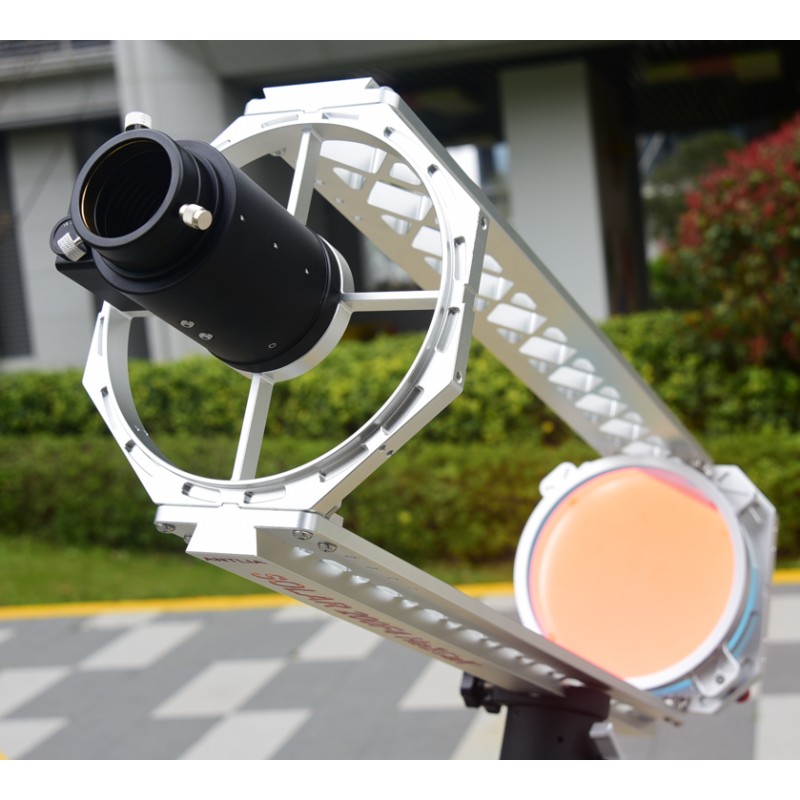

Le télescope intègre un focuser automatique iOptron iAFS 2 Inline, également utilisable manuellement. Sa course mécanique est de 30 mm. Lorsque le foyer se situe trop loin vers l’extérieur, une bague-allonge peut être ajoutée. Lorsque le foyer se trouve trop à l’intérieur, notamment avec certains trains optiques comprenant une Barlow ou une lentille télécentrique, le support du focuser peut être repositionné. Quatre intervalles de réglage d’environ 26 mm permettent d’adapter sa position aux accessoires employés.

L’Antlia SOLAR 200F4 est principalement conçu pour fonctionner avec une amplification optique. En Hα, l’utilisation d’une lentille télécentrique est essentielle pour obtenir un faisceau adapté à un étalon Fabry-Pérot. Antlia recommande un rapport focal de travail supérieur à f/35, voire proche de f/40, afin d’obtenir un contraste optimal. Lorsqu’une amplification supplémentaire est nécessaire, une Barlow peut être placée en amont du système de filtrage, tandis que la lentille télécentrique doit être positionnée avant l’étalon Fabry-Pérot.

Pour l’imagerie Hα à très longue focale, Antlia recommande une caméra dotée d’un grand capteur et de grands pixels, comme un modèle basé sur le capteur IMX432. Pour le CaK, le filtre Antlia 5 Å, soit 0,5 nm, nécessite un rapport focal supérieur à f/10. Une amplification supérieure à 3× est recommandée avec une caméra à petits pixels, par exemple équipée d’un capteur IMX585.

Une collimation particulièrement précise est indispensable. À f/4, puis avec une forte amplification, le moindre défaut d’alignement de l’axe optique peut réduire sensiblement la netteté et empêcher d’exploiter pleinement la résolution du miroir de 200 mm.

La version proposée est exclusivement destinée à la photographie au foyer principal et ne comporte pas de miroir secondaire. Cette architecture simplifie le trajet optique, réduit le nombre d’éléments traversés par la lumière et améliore la transmission globale. Elle ne convient pas à l’observation visuelle.

Le télescope est livré en configuration nécessitant un assemblage par l’utilisateur.

Caractéristiques techniques

Fabricant : Antlia
Modèle : SOLAR 200F4 Ha CaK
Type : télescope Newton solaire
Version : photographie au foyer principal sans miroir secondaire
Utilisation : imagerie solaire uniquement
Observation visuelle : non compatible
Bandes d’imagerie : Hα 656 nm, CaK 393 nm et lumière blanche avec module arrière adapté
Diamètre : 200 mm
Rapport focal natif : f/4
Miroir primaire : quartz à faible dilatation thermique
Polissage : double face haute précision
Qualité optique : supérieure à λ/8 P-V
Traitement du miroir : diélectrique haute réflexion double bande
Bandes centrales : Hα 656 nm et CaK 393 nm
Largeur spectrale totale annoncée : environ 150 nm
Réflectivité : supérieure à 99 % dans les bandes Hα et CaK
Revêtement aluminium : non
Fonction énergétique du miroir : premier rejet énergétique intégré
Aberration chromatique : inexistante grâce à la conception Newton
Structure : aluminium aéronautique entièrement usiné CNC
Conception : structure ouverte favorisant la dissipation thermique
Queue d’aronde principale : Losmandy, longueur 68,5 cm
Queue d’aronde secondaire : Vixen, longueur 68,5 cm
Focuser : iOptron iAFS 2 Inline automatique et manuel
Position du moteur : parallèle à l’axe optique
Course du focuser : 30 mm
Réglage du support du focuser : quatre intervalles d’environ 26 mm
Extension du tirage : bague-allonge utilisable si nécessaire
Filtre énergétique arrière : ERF Antlia double bande 2 pouces
Fonction de l’ERF arrière : réduction énergétique secondaire et protection des équipements
Rapport focal conseillé en Hα avec étalon Fabry-Pérot : supérieur à f/35
Rapport focal conseillé en CaK 5 Å : supérieur à f/10
Amplification conseillée en CaK : supérieure à 3×
Caméra recommandée en Hα : grand capteur et grands pixels, par exemple IMX432
Caméra recommandée en CaK : petits pixels, par exemple IMX585
Collimation : alignement précis indispensable
Dimensions : longueur 806 mm, diamètre 272 mm
Miroir secondaire : absent
Assemblage : requis
Compatibilité : montures équatoriales acceptant une queue d’aronde Losmandy et Vixen
