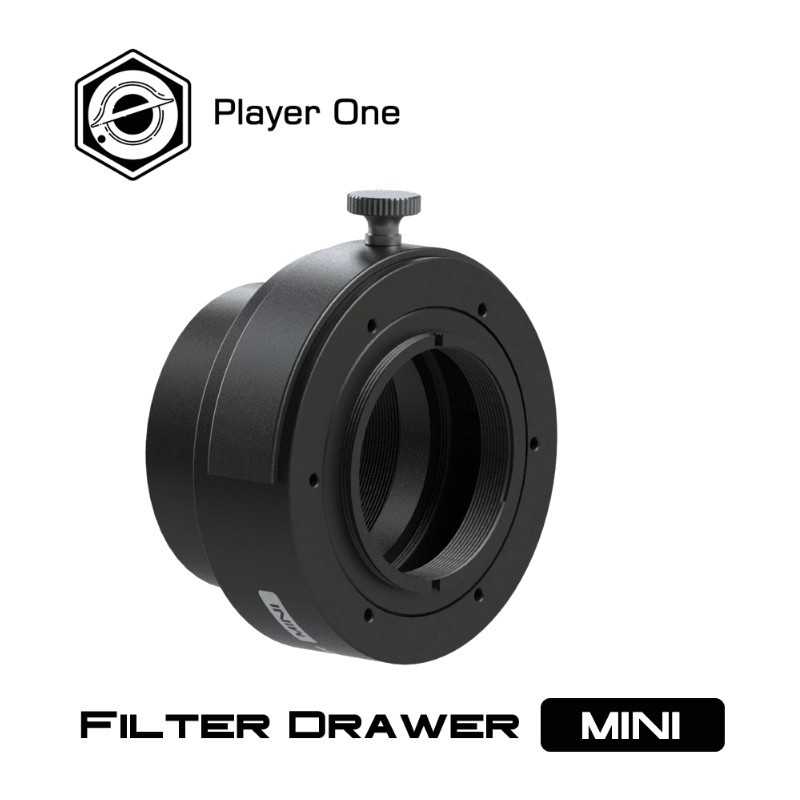

Player One Tiroir à filtres Filter Drawer MINI

Conçu pour faciliter le changement de filtre dans un train d’imagerie compact, le tiroir à filtres Player One Filter Drawer MINI permet d’utiliser aussi bien des filtres 1,25 pouce que des filtres 2 pouces.

Sa conception est destinée aux caméras Player One de la série Ares ainsi qu’aux modèles Uranus PRO et Apollo PRO.

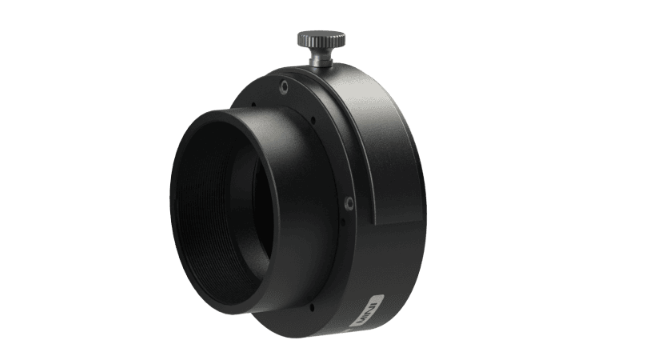

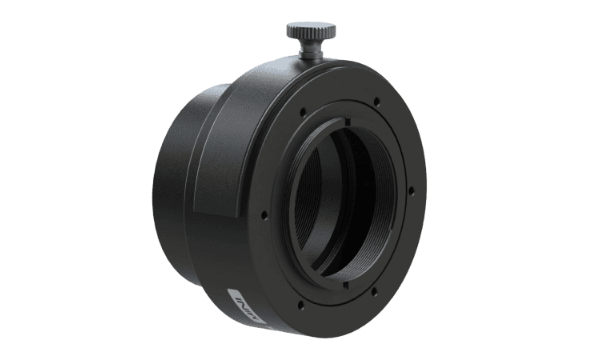

Fabriqué en aluminium 6061-T6, le Filter Drawer MINI présente une longueur d’extension de 21 mm et peut être intégré directement avec différents éléments du système d’imagerie Player One.

Deux formats de filtres

Le Filter Drawer MINI est fourni avec deux tiroirs distincts afin de permettre l’utilisation de deux formats de filtres.

Le tiroir 2 pouces dispose d’un filetage femelle M48 × 0,75 permettant de recevoir directement un filtre 2 pouces.

Le tiroir 1,25 pouce utilise un filetage femelle M28,5 × 0,6 destiné aux filtres 1,25 pouce.

Cette solution permet d’utiliser des filtres plus petits lorsque le format du capteur ne nécessite pas obligatoirement un filtre 2 pouces.

Verrouillage stable en trois points

Le tiroir utilise un système de verrouillage par billes métalliques réparti sur trois points.

Cette conception maintient fermement le tiroir en position pendant les acquisitions et assure une bonne stabilité mécanique du filtre dans le train d’imagerie.

Fixation par vis M2,5

Les deux faces du Filter Drawer MINI disposent chacune de six trous destinés aux vis M2,5.

Du côté télescope, ces points de fixation permettent notamment de connecter directement le diviseur optique Player One FHD-OAG MINI.

Du côté caméra, les perçages permettent la connexion avec les caméras refroidies Player One compatibles.

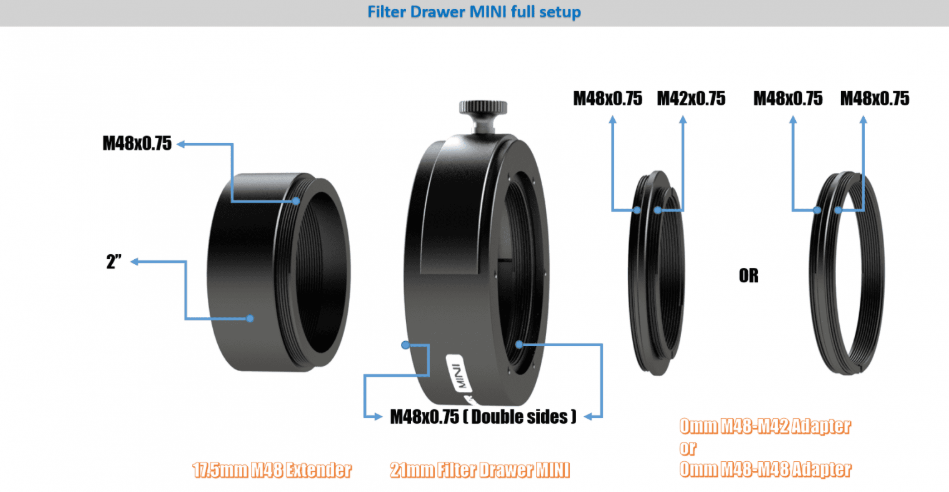

Connexion par filetage

En complément de la fixation par vis, le Filter Drawer MINI accepte également les connexions filetées.

Cette possibilité étend les configurations dans lesquelles le tiroir peut être intégré et facilite son adaptation à différents trains d’imagerie.

Compatibilité avec les caméras Player One

Le Filter Drawer MINI est prévu pour les gammes suivantes :

• Série Ares

• Uranus PRO

• Apollo PRO

Caractéristiques techniques

• Fabricant : Player One Astronomy

• Modèle : Filter Drawer MINI

• Type : tiroir à filtres

• Filtres compatibles : 1,25 pouce et 2 pouces

• Tiroir 1,25 pouce : 1

• Tiroir 2 pouces : 1

• Filetage du tiroir 1,25 pouce : M28,5 × 0,6 femelle

• Filetage du tiroir 2 pouces : M48 × 0,75 femelle

• Matériau : aluminium 6061-T6

• Longueur d’extension : 21 mm

• Système de verrouillage : trois points par billes métalliques

• Fixations : six trous M2,5 sur chaque face

• Connexion côté télescope : compatible avec FHD-OAG MINI

• Connexion côté caméra : caméras refroidies Player One compatibles

• Connexion filetée : oui

• Compatibilité : série Ares, Uranus PRO et Apollo PRO

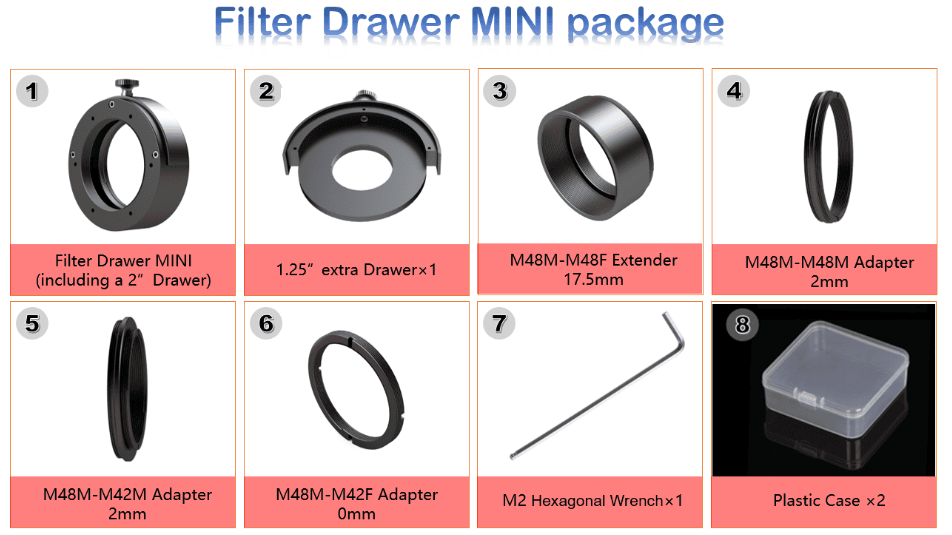

Contenu de l’emballage

• Filter Drawer MINI

• 1 tiroir pour filtre 1,25 pouce

• 1 tiroir pour filtre 2 pouces

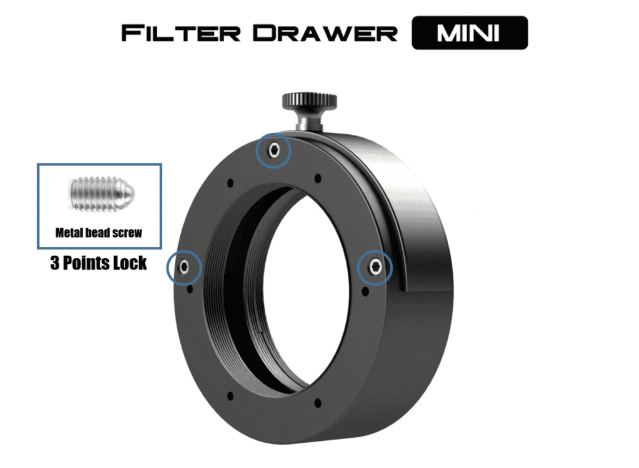

Verrouillage stable

Le tiroir à filtres MINI utilise des vis à bille métallique pour assurer son verrouillage. Ce système de fixation en trois points garantit une excellente stabilité du tiroir pendant les acquisitions d'images.

Filtres compatibles

De nombreux utilisateurs choisissent des filtres de 2 pouces pour leurs tiroirs à filtres, même lorsque leur caméra possède un capteur de seulement 1 pouce. Toutefois, les filtres de 2 pouces sont généralement plus coûteux.

Pour répondre à ces différents besoins, Player One propose deux versions de tiroirs à filtres : 2 pouces et 1,25 pouce.

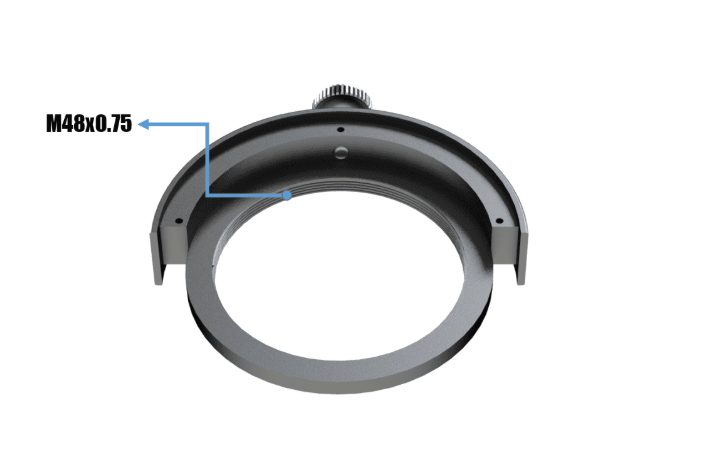

Le tiroir de 2 pouces dispose d'un filetage femelle M48 × 0,75 permettant d'accueillir un filtre vissé de 2 pouces.

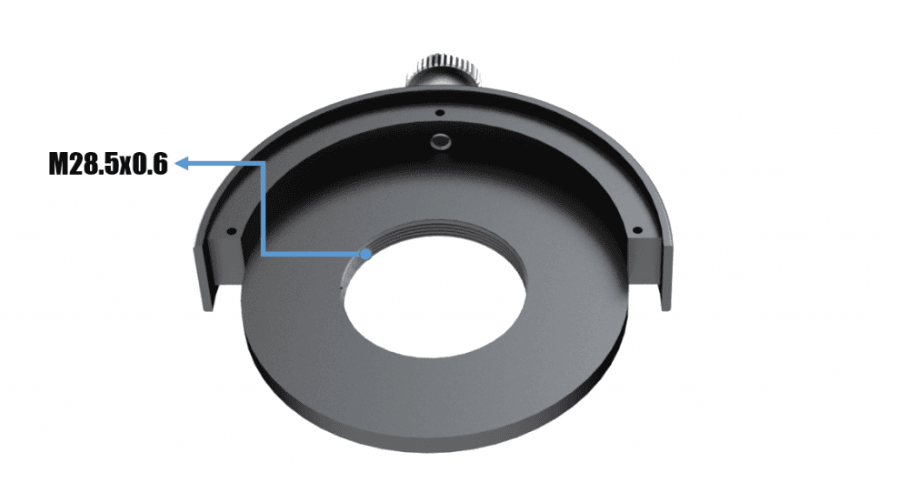

Le tiroir de 1,25 pouce dispose d'un filetage femelle M28,5 × 0,6 permettant d'accueillir un filtre vissé de 1,25 pouce.

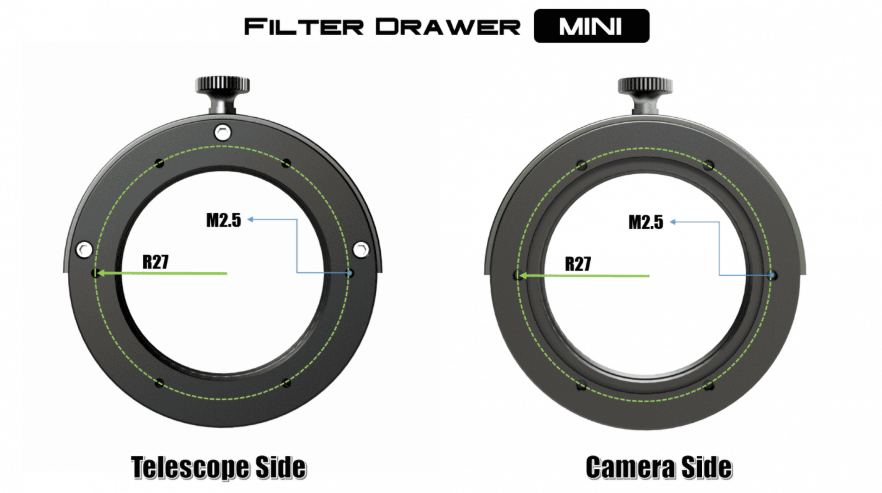

Fixation par vis M2.5

Le tiroir à filtres MINI dispose de six trous de fixation pour vis M2.5 sur chacune de ses deux faces.

Les trous situés du côté du télescope permettent de fixer le diviseur optique FHD-OAG MINI, tandis que ceux du côté de la caméra sont destinés à la fixation des caméras refroidies.

Fixation par filetage

Le tiroir à filtres MINI permet également une connexion par filetage, offrant ainsi une plus grande polyvalence et une compatibilité étendue avec différentes configurations optiques.

Contenu de l’emballage
