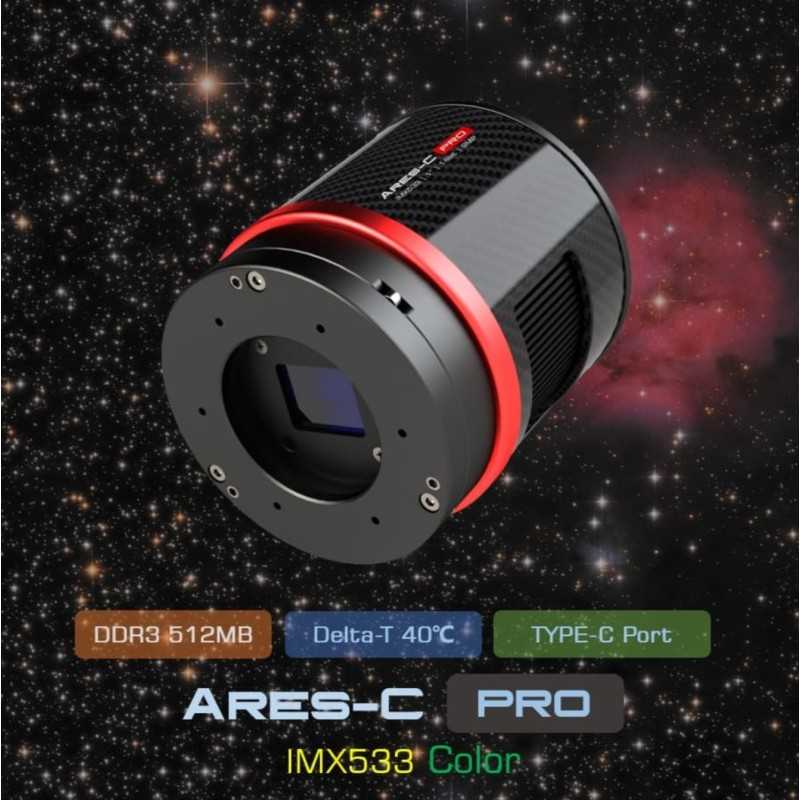

Player One Ares-C Pro IMX533

Conçue par Player One Astronomy pour l'astrophotographie du ciel profond, la Ares-C Pro utilise un capteur couleur Sony IMX533 au format carré de 1 pouce. Sa surface de 11,31 × 11,31 mm et sa diagonale de 16 mm permettent également de réaliser des acquisitions solaires, lunaires et planétaires.

Avec une résolution de 3 008 × 3 008 pixels, soit environ 9 mégapixels, et des pixels de 3,76 µm, elle associe une capacité de puits maximale de 73 ke⁻ à une conversion analogique-numérique native de 14 bits.

Son capteur couleur rétroéclairé, dont le rendement quantique maximal annoncé atteint environ 80 %, permet de réaliser des images astronomiques en couleur avec une seule caméra, sans devoir acquérir séparément les composantes rouge, verte et bleue.

Technologie STARVIS et conversion native de 14 bits

Grâce à la technologie Sony STARVIS, le capteur CMOS bénéficie d'une architecture à pixels rétroéclairés.

Son convertisseur analogique-numérique intégré distingue 16 384 niveaux de conversion. Cette précision de numérisation permet d'enregistrer les variations d'intensité lumineuse et de conserver les nuances utiles au traitement des images astronomiques.

Capteur couleur et rendement quantique élevé

Équipé d'une matrice de Bayer RGGB, le capteur Sony IMX533 permet de capturer les informations de couleur nécessaires à la reconstruction d'une image RVB.

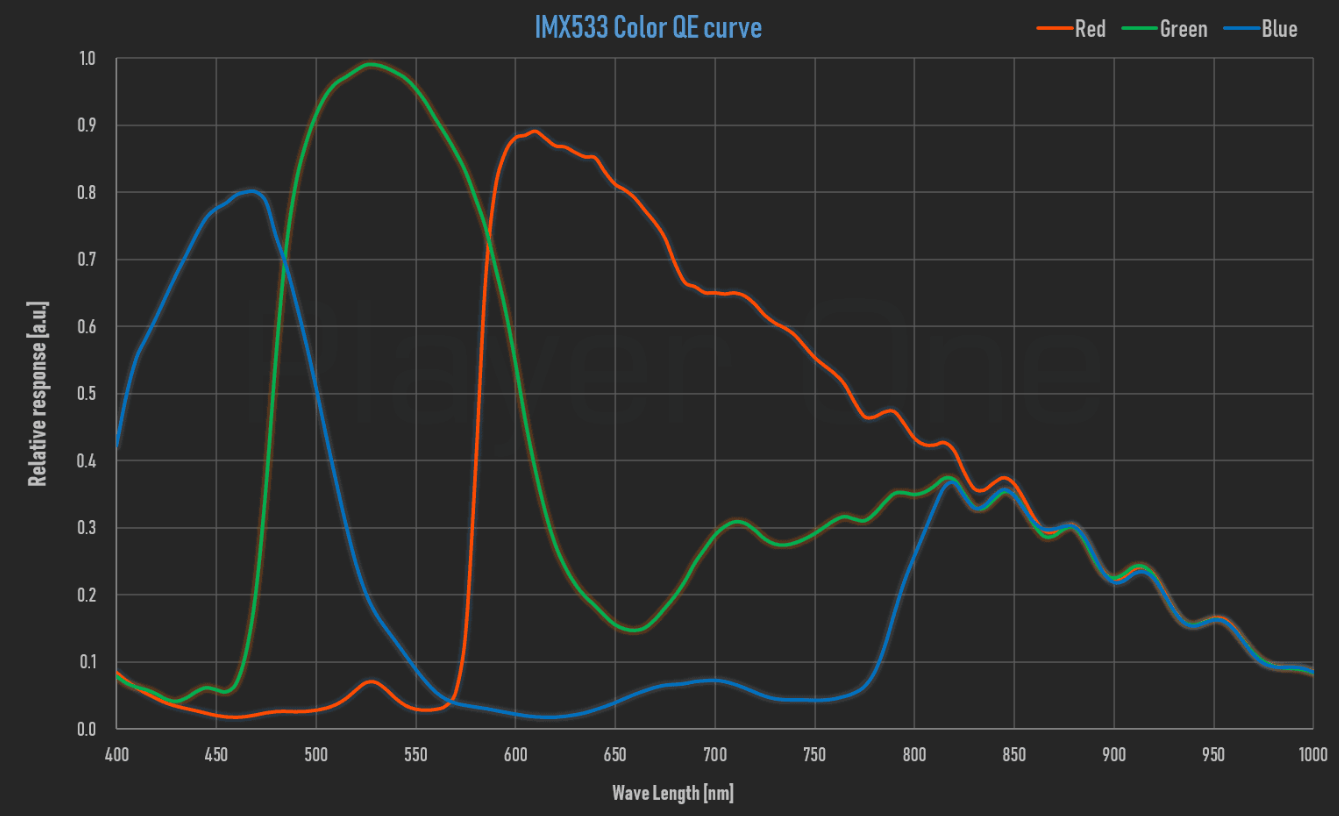

Player One annonce un rendement quantique maximal d'environ 80 %, favorisant la détection des signaux lumineux en astrophotographie.

Cette conception permet d'obtenir des images couleur du ciel profond sans recourir à une roue à filtres LRGB. Elle convient également aux acquisitions lunaires et planétaires, ainsi qu'à certaines applications solaires avec une filtration appropriée.

Format carré de 1 pouce

Avec ses dimensions de 11,31 × 11,31 mm, le capteur adopte un format carré particulièrement intéressant pour le cadrage de nombreux objets astronomiques.

Sa résolution de 3 008 × 3 008 pixels offre également une surface adaptée à l'imagerie solaire et lunaire. Selon la focale utilisée, il devient possible de photographier le disque complet du Soleil ou de la Lune, ainsi que de réaliser des mosaïques.

Conception compacte et fibre de carbone

La série Ares adopte un boîtier circulaire associant les couleurs rouge et noir caractéristiques de Player One Astronomy.

L'utilisation de fibre de carbone et l'optimisation de la structure permettent de limiter le poids de la caméra à seulement 420 g.

Malgré son format compact, la Ares-C Pro intègre un système de refroidissement thermoélectrique, un chauffage antibuée et un dispositif de réglage de l'inclinaison du capteur.

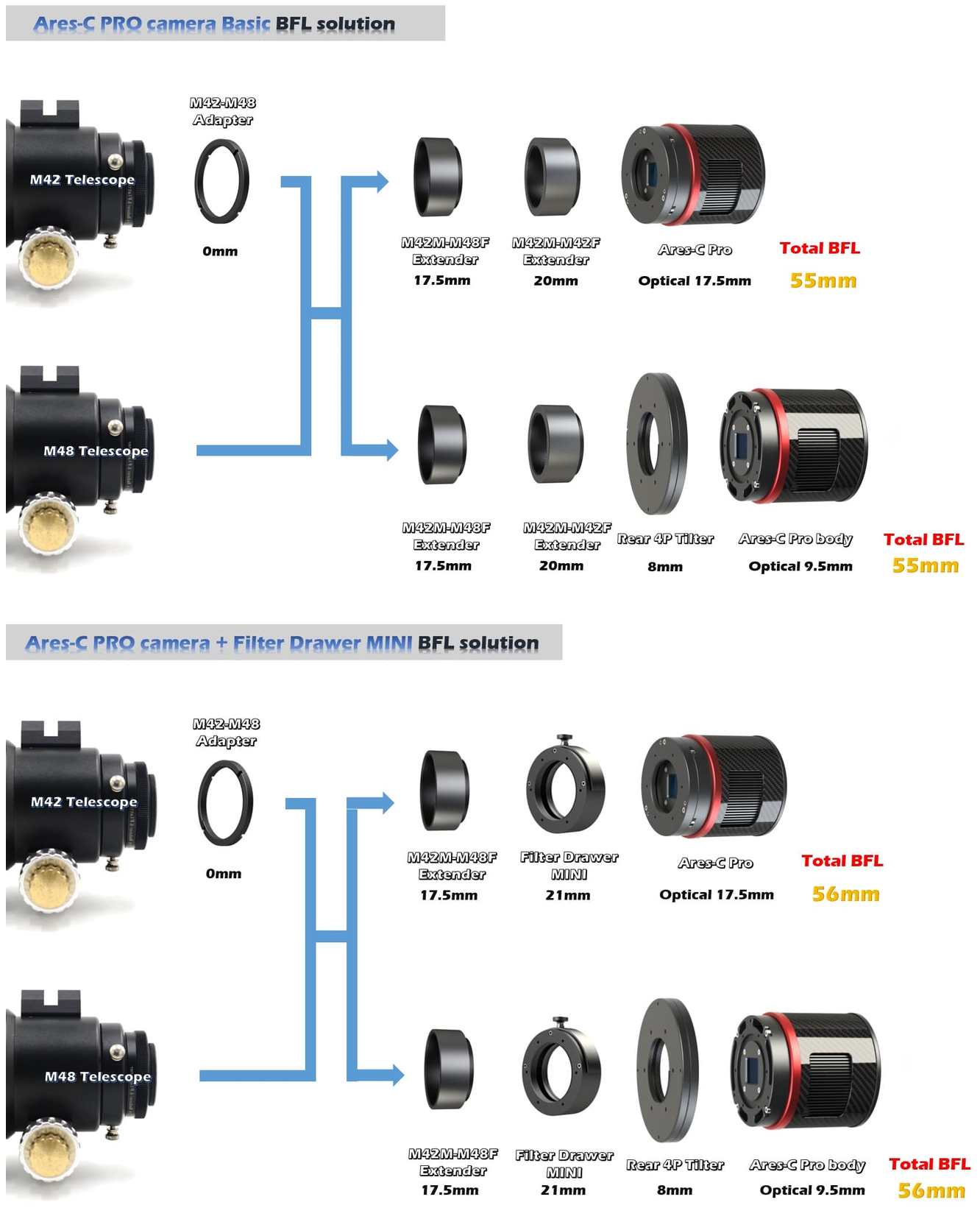

Réglage du tilt à trois points à l'avant et quatre points à l'arrière

Pour corriger l'inclinaison du capteur par rapport à l'axe optique, la Ares-C Pro propose deux solutions de réglage.

• Platine avant à trois points : fournie par défaut avec la caméra, elle permet de corriger l'inclinaison du capteur dans les configurations classiques.

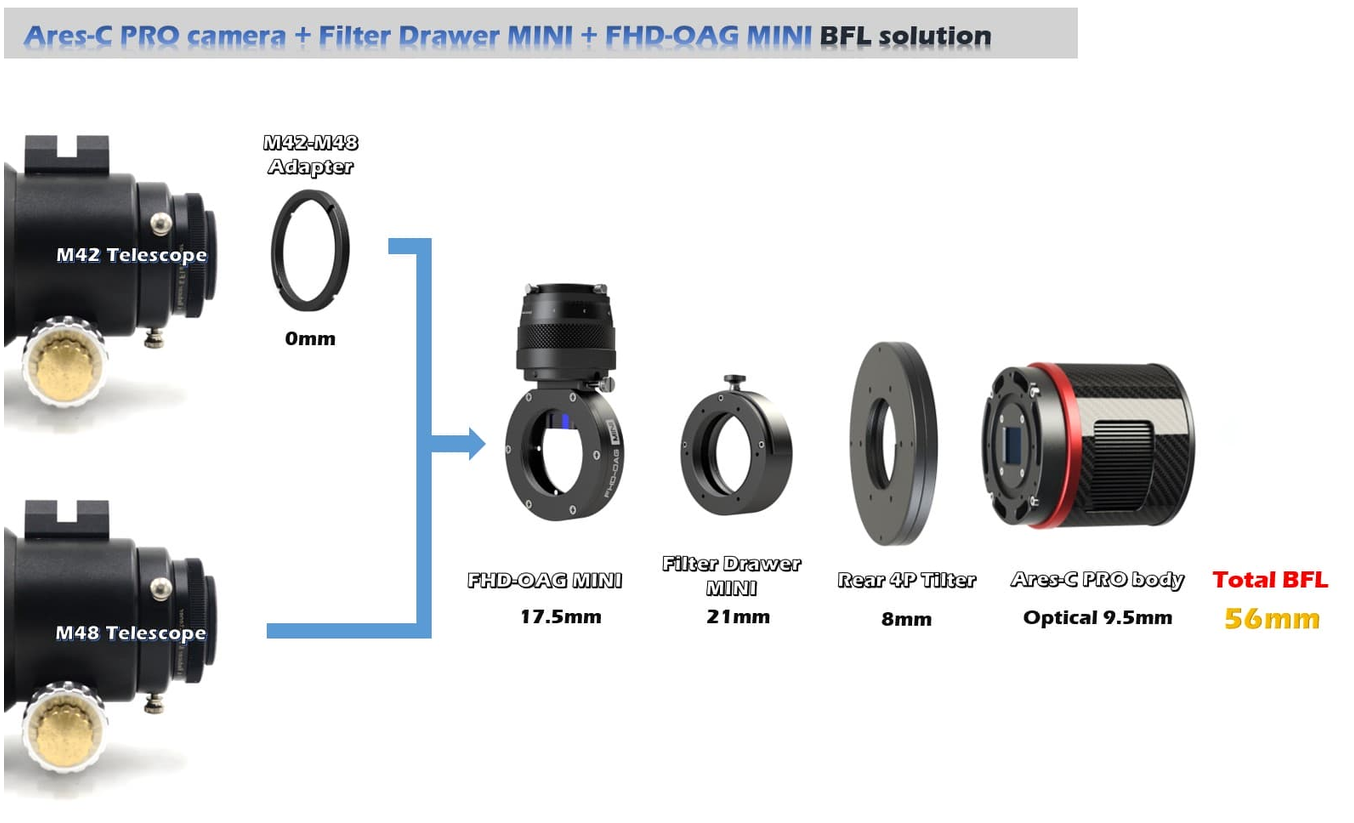

• Platine arrière à quatre points : disponible comme solution alternative, elle facilite les réglages lorsque la caméra est associée à une roue à filtres, un tiroir à filtres ou un diviseur optique hors axe dont l'orientation est fixe.

Cette seconde configuration présente également un intérêt pour les utilisateurs de télescopes RASA.

Un joint en mousse haute densité limite les infiltrations lumineuses par les interstices latéraux.

Capacité de puits élevée

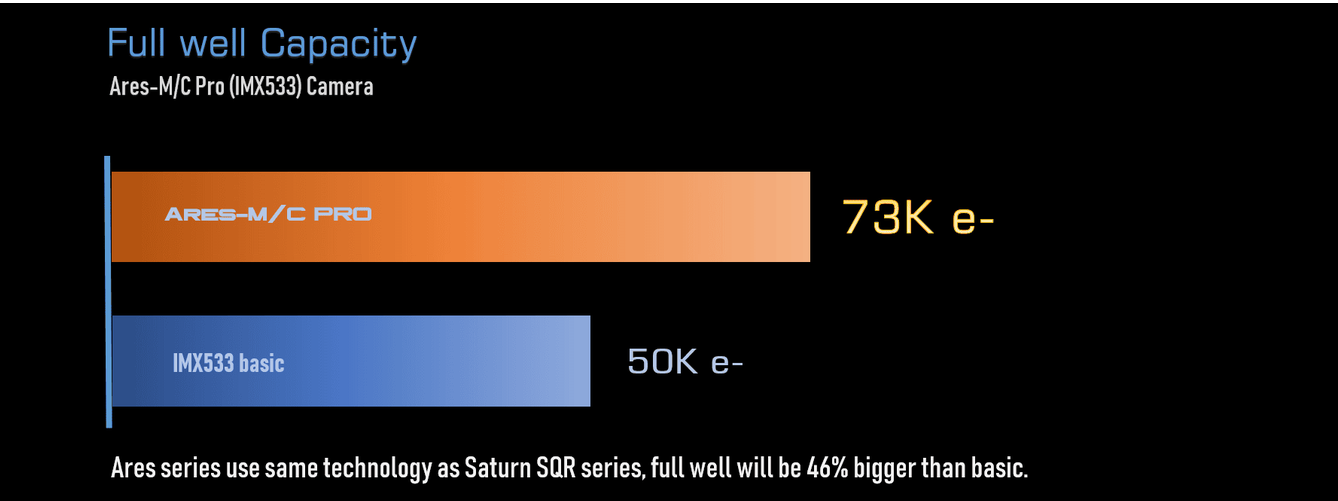

Avec une capacité de puits maximale de 73 ke⁻, la Ares-C Pro dépasse d'environ 46 % les 50 ke⁻ indiqués par Player One pour la version de base de l'IMX533.

Cette capacité permet d'accumuler une quantité importante de charges électriques dans chaque pixel avant saturation.

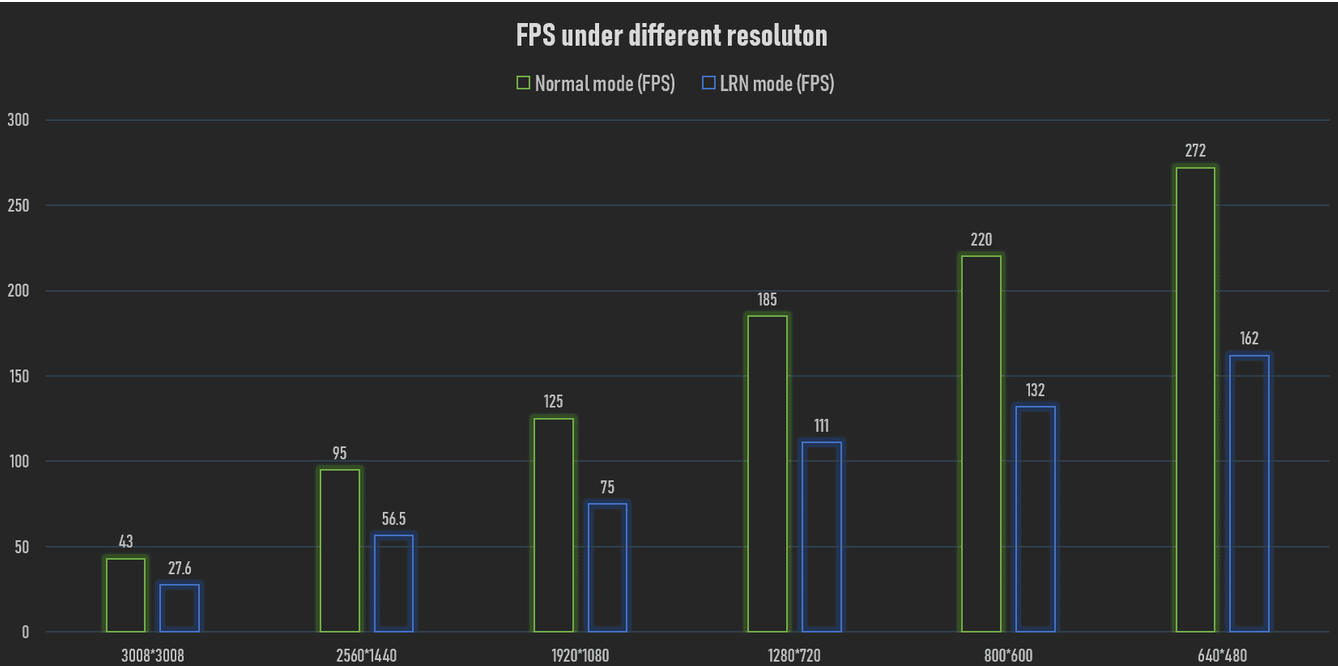

Cadence d'acquisition élevée

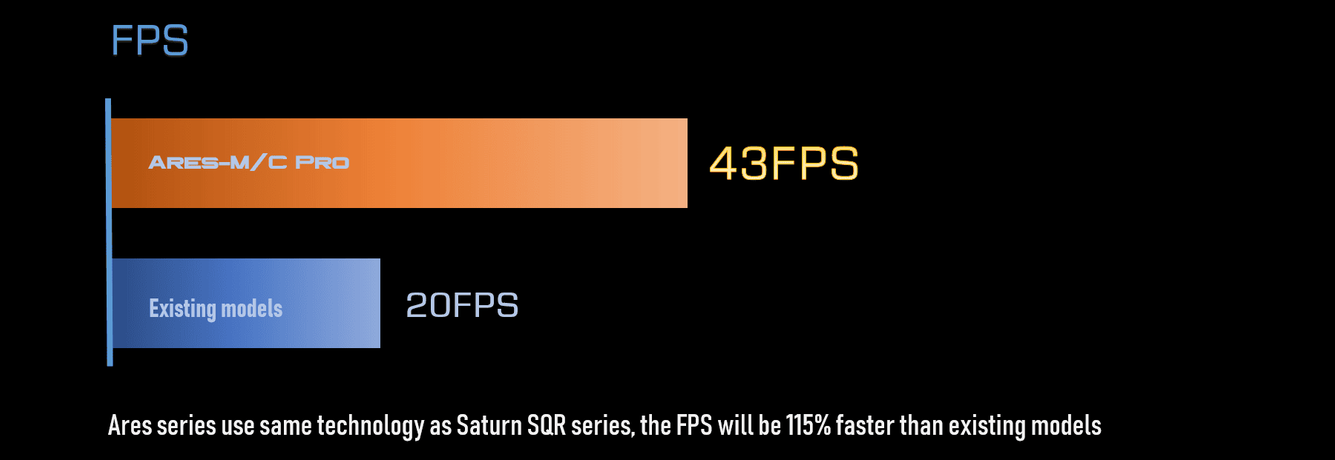

En mode RAW8, Player One annonce une cadence maximale de 43 images par seconde à pleine résolution.

La caméra peut ainsi être utilisée aussi bien pour les longues poses du ciel profond que pour les acquisitions rapides de la Lune, du Soleil et des planètes.

Deux modes d'échantillonnage

Deux modes permettent d'adapter le fonctionnement de la caméra aux besoins de l'acquisition :

• Mode Normal : une cadence plus élevée, adaptée notamment à l'imagerie planétaire.

• Mode Faible bruit, ou Low Noise (LRN) : un bruit de lecture réduit et une plage dynamique plus étendue, adaptés à l'imagerie du ciel profond.

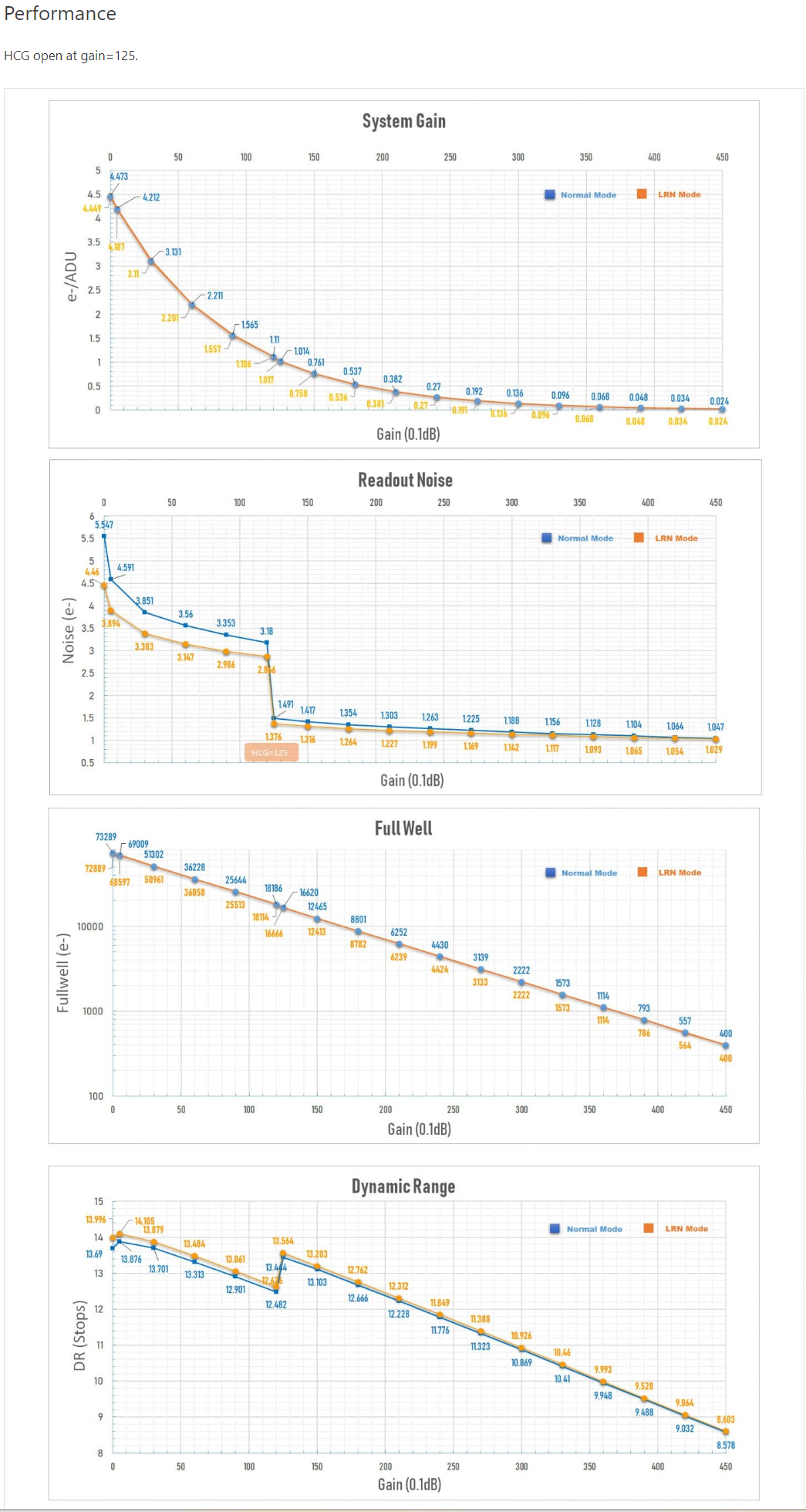

Player One annonce un bruit de lecture compris entre 4,46 et 1 e⁻ selon les réglages de la caméra.

Le mode HCG, ou High Conversion Gain, s'active à un gain de 125.

Les valeurs de bruit de lecture sont issues de mesures réalisées par Player One. Une vérification peut également être effectuée avec la fonction « Sensor Analysis » de SharpCap 4.

Absence de lueur d'amplificateur

Exempte de lueur d'amplificateur, ou Amp Glow, la Ares-C Pro évite cette source de luminosité parasite sur les images en longue pose.

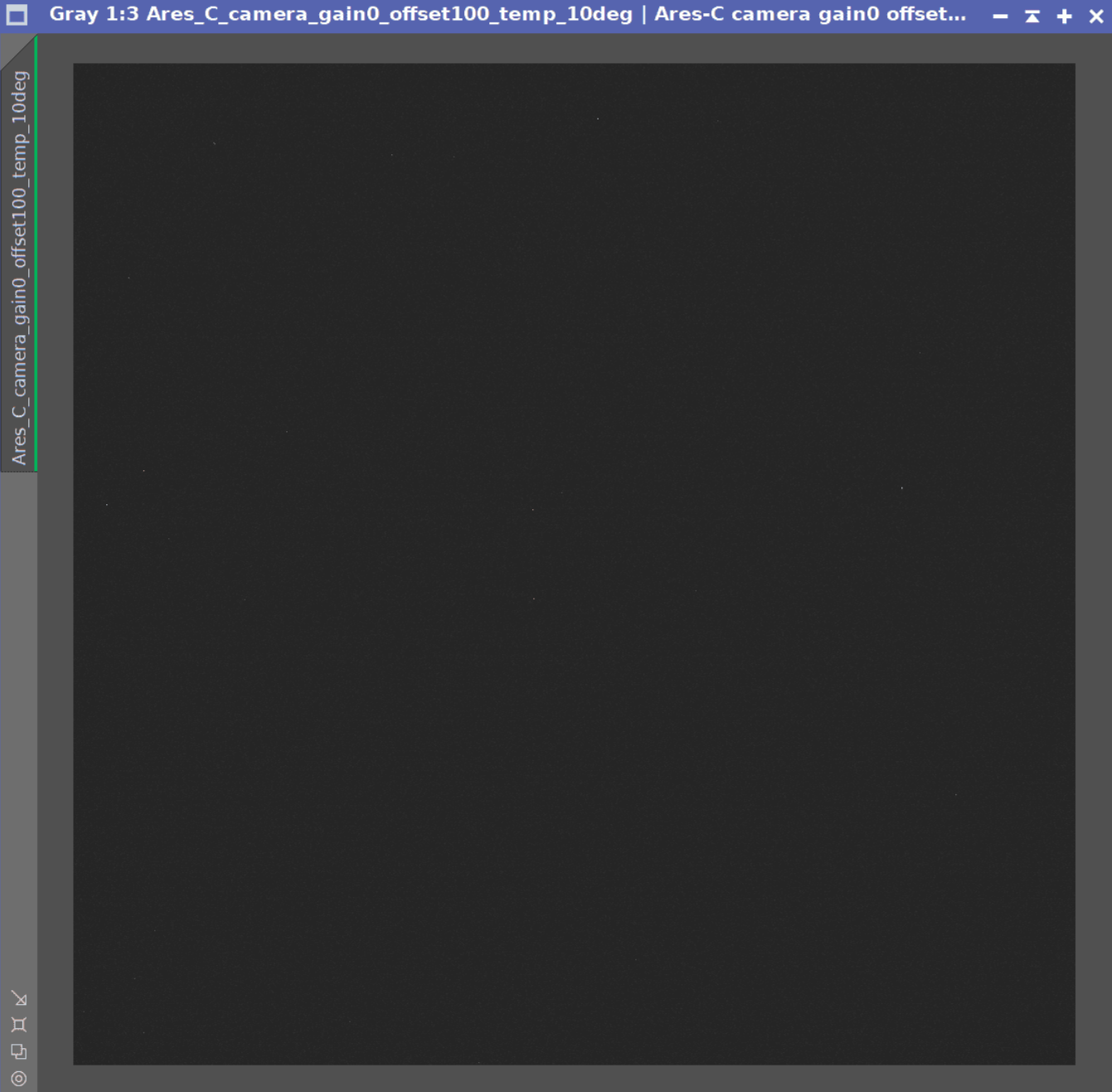

L'image noire de démonstration fournie par le fabricant a été réalisée avec les paramètres suivants :

• Temps de pose : 300 secondes.

• Gain : 0.

• Offset : 10.

• Température : −10 °C.

• Affichage : étirement automatique STF dans PixInsight 1.86.

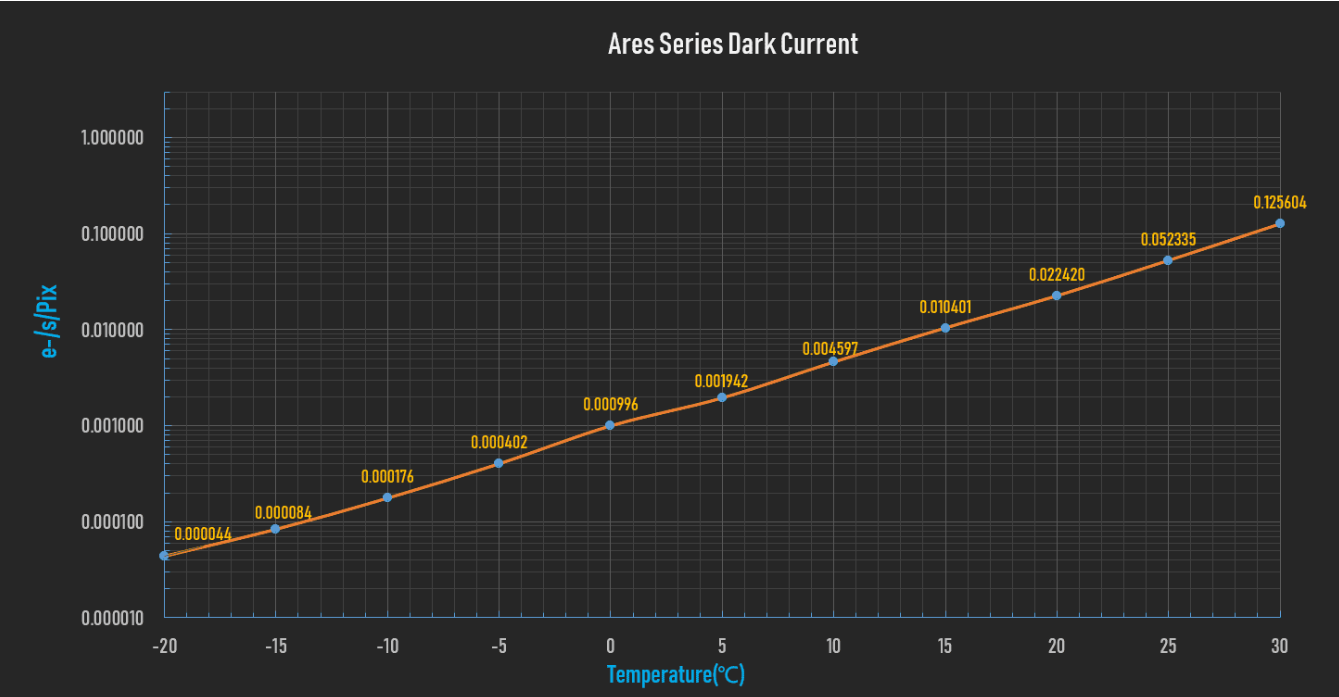

Faible courant d'obscurité

Les valeurs de courant d'obscurité annoncées par Player One sont :

• À −20 °C : 0,000044 e⁻/s/pixel.

• À 0 °C : 0,000996 e⁻/s/pixel.

Ces faibles valeurs contribuent à limiter le signal thermique parasite lors des acquisitions en longue pose.

Refroidissement TEC à deux étages

Équipée d'un système thermoélectrique à deux étages, la caméra bénéficie d'une conception destinée à limiter le retour de chaleur vers la chambre du capteur.

Player One annonce un écart de température de 35 à 40 °C sous la température ambiante.

Les conditions de fonctionnement indiquées pour cette performance sont :

• Température ambiante : 30 °C.

• Vitesse du ventilateur : 100 %.

• Puissance du chauffage antibuée : 1 %.

Pour l'utilisation courante, le fabricant recommande :

• Température cible : 30 à 35 °C sous la température ambiante.

• Vitesse du ventilateur : 50 à 70 %.

• Puissance du chauffage antibuée : 10 %.

• Puissance utilisée annoncée dans ces conditions : 40 à 60 %.

Réglages ASCOM et chauffage antibuée

Depuis l'interface ASCOM, trois paramètres sont réglables :

• Température cible.

• Vitesse du ventilateur.

• Puissance du chauffage antibuée.

La vitesse du ventilateur est fixée par défaut à 50 %. Un chauffage intégré à l'avant de la caméra permet de lutter contre la formation de buée, avec une puissance ajustable selon les conditions d'utilisation.

Mémoire tampon DDR3 de 512 Mo

Une mémoire tampon DDR3 de 512 Mo contribue à stabiliser les transferts de données et à limiter les pertes d'images.

Elle réduit également les contraintes liées au transfert des données, y compris lors d'une connexion USB 2.0.

Connectique USB-C et cadence d'acquisition

À l'arrière, deux ports de données USB-C complètent le connecteur d'alimentation. Le format USB-C facilite le branchement lors de l'installation du matériel de nuit.

Compatible avec le protocole USB 3.0, le port principal permet à la caméra d'atteindre 43 images par seconde en mode RAW8 à pleine résolution.

La vitesse réelle d'enregistrement dépend également des performances du support de stockage. Player One recommande un SSD de qualité pour profiter pleinement des capacités de la caméra.

Alimentation et protections électriques

Une entrée 12 V CC au format 5,5 × 2,1 mm fournit l'alimentation nécessaire au refroidissement TEC.

Lorsque le refroidissement n'est pas utilisé, une connexion au port USB-C principal suffit pour faire fonctionner la caméra en mode non refroidi.

Des dispositifs de protection contre les surtensions et les surintensités contribuent à protéger la caméra et les équipements connectés.

Caractéristiques techniques

Capteur et résolution

• Fabricant : Player One Astronomy.

• Modèle : Ares-C Pro.

• Type : caméra astronomique couleur refroidie.

• Capteur : Sony IMX533 CMOS couleur rétroéclairé.

• Technologie : Sony STARVIS.

• Format : carré de 1 pouce.

• Dimensions du capteur : 11,31 × 11,31 mm.

• Diagonale du capteur : 16 mm.

• Résolution : 3 008 × 3 008 pixels, environ 9 MP.

• Taille des pixels : 3,76 µm.

• Matrice de Bayer : RGGB.

• Rendement quantique maximal : environ 80 %.

• Convertisseur analogique-numérique : 14 bits natifs.

• Nombre de niveaux de conversion : 16 384.

• Type d'obturateur : Rolling Shutter.

• Plage de temps de pose : 32 µs à 2 000 secondes.

Performances d'acquisition

• Modes d'échantillonnage : Normal et Low Noise (LRN).

• Capacité de puits maximale : 73 ke⁻.

• Bruit de lecture annoncé : 4,46 à 1 e⁻.

• Activation du mode HCG : gain 125.

• Courant d'obscurité à −20 °C : 0,000044 e⁻/s/pixel.

• Courant d'obscurité à 0 °C : 0,000996 e⁻/s/pixel.

• Lueur d'amplificateur : absente.

• Cadence annoncée en RAW8 : 43 images par seconde à pleine résolution.

• Cadence annoncée en RAW16 : 19,5 images par seconde à pleine résolution.

• Mémoire tampon : DDR3 de 512 Mo.

Refroidissement et réglages

• Refroidissement : TEC à deux étages.

• Delta-T annoncé : 35 à 40 °C sous la température ambiante.

• Delta-T recommandé : 30 à 35 °C sous la température ambiante.

• Chauffage antibuée : intégré, puissance réglable.

• Ventilateur : vitesse réglable, 50 % par défaut.

• Paramètres réglables dans ASCOM : température cible, vitesse du ventilateur et puissance du chauffage antibuée.

• Réglage du tilt : trois points à l'avant ou quatre points à l'arrière avec platine alternative.

• Étanchéité à la lumière de la platine : joint en mousse haute densité.

Connectique et alimentation

• Ports de données : deux ports USB-C.

• Protocole du port principal : USB 3.0.

• Connexion USB 2.0 : prise en charge.

• Alimentation du refroidissement : 12 V CC.

• Connecteur d'alimentation : 5,5 × 2,1 mm.

• Consommation maximale annoncée : 3 A sous 12 V.

• Alimentation externe recommandée : 12 V, 5 A minimum.

• Fonctionnement sans refroidissement : alimentation par le port USB-C principal.

• Protections électriques : surtensions et surintensités.

• Support de stockage recommandé par le fabricant : SSD de qualité.

Construction et dimensions

• Forme du boîtier : circulaire.

• Matériau : structure intégrant de la fibre de carbone.

• Couleurs : rouge et noir.

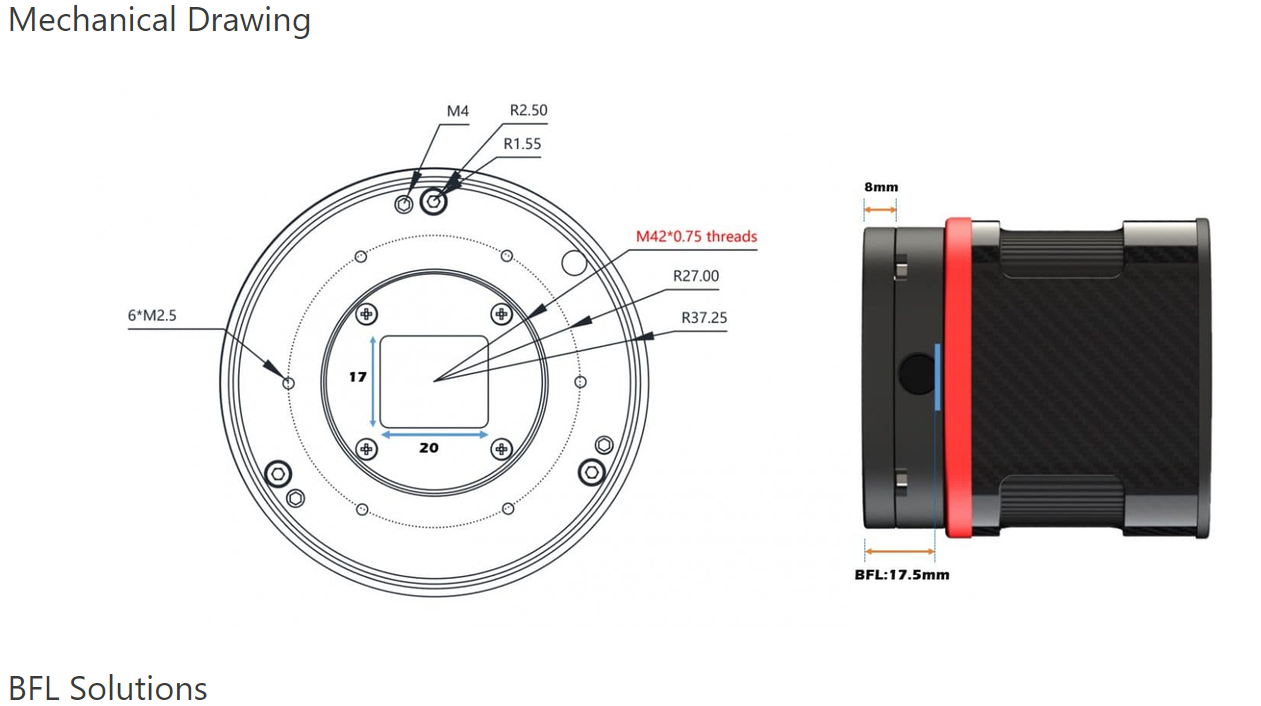

• Diamètre du boîtier : 78 mm.

• Poids : 420 g.

• Tirage mécanique : 17,5 mm.

• Filetage de connexion : M42 × 0,75.

• Adaptation : 1,25 pouce.

• Fenêtre de protection : diamètre 32 mm, épaisseur 2 mm, traitement antireflet multicouche AR Plus.
