Description

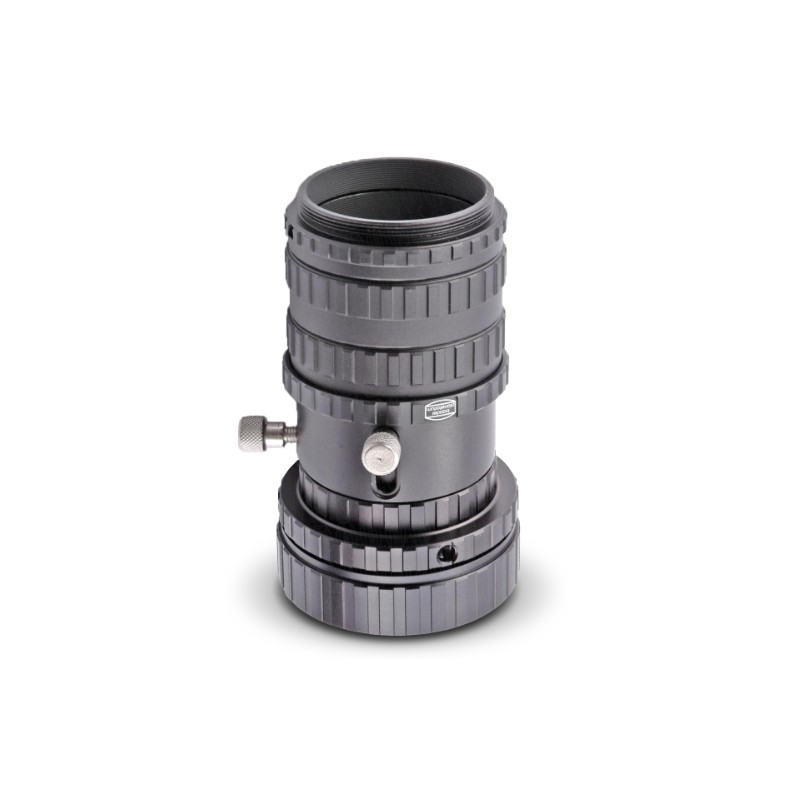

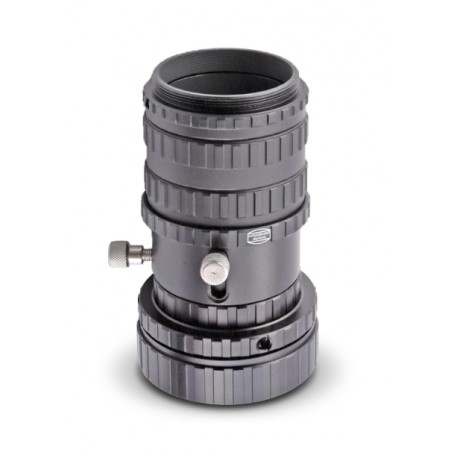

Le système de projection afocale ADPS III est destiné à la photographie numérique avec des caméras à objectif non amovible, comme les compacts, hybrides ou caméscopes. Contrairement aux systèmes OPFA utilisés avec des appareils reflex, l’ADPS permet une projection à très courte distance entre l’oculaire et l’objectif de la caméra. Cela évite le vignettage et permet une image nette sur l’ensemble du capteur.

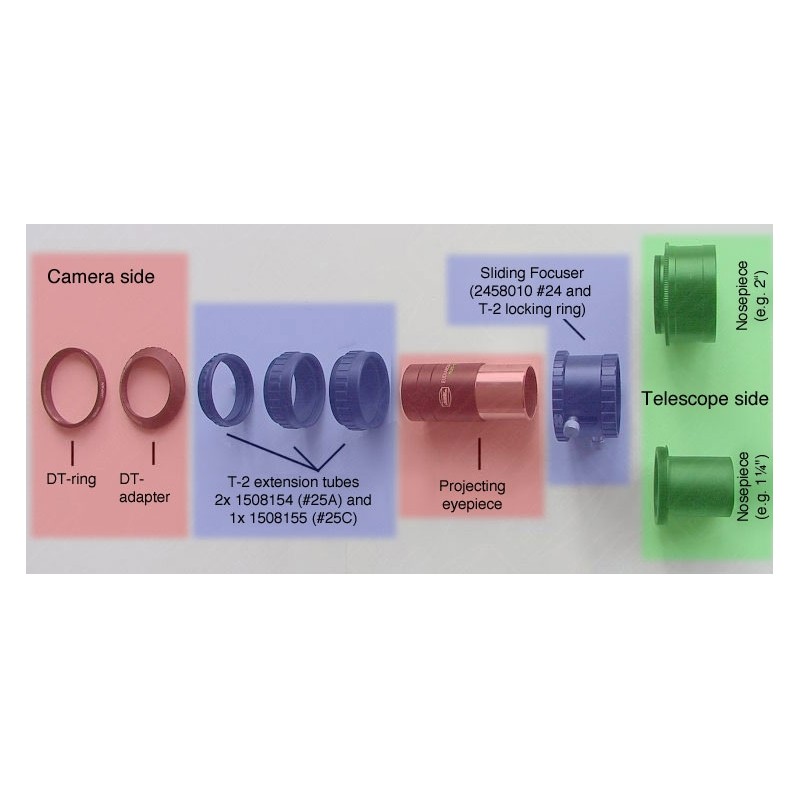

L’ADPS III reprend la base du système ADPS IV avec coulisseau et bague de verrouillage T-2, et ajoute un adaptateur fileté femelle SCT 2" pour montures Schmidt-Cassegrain (Celestron ou Meade). Ce raccord supplémentaire est une bague surdimensionnée (16 mm d’épaisseur) avec un filetage intérieur 2" (50.8 mm), assurant une compatibilité directe avec les sorties standard SCT. La configuration permet un montage rigide et précis sur les porte-oculaires des télescopes correspondants.

Le coulisseau coulissant T-2 permet d’insérer un oculaire de projection 31.75 mm (non inclus), et d’ajuster finement la distance entre l’oculaire et l’objectif de la caméra. La bague de serrage rotative permet une orientation libre de la caméra pour un cadrage optimal. Trois rallonges T-2 (2 x 15 mm et 1 x 7.5 mm) permettent de moduler la distance de projection afin d’atteindre le grandissement souhaité.

Le système est compatible avec tous les oculaires de projection 31.75 mm jusqu’à 38 mm de diamètre extérieur. Il est également possible d’augmenter la distance de projection avec des rallonges T-2 supplémentaires pour atteindre des rapports de projection élevés, même avec des caméras CCD.

Le raccord à la caméra se fait via un adaptateur DT-Ring spécifique à la marque de l’appareil, qui se visse sur le filetage frontal de l’objectif (filetage filtre). Des adaptateurs frontaux supplémentaires peuvent être requis selon le modèle. Il est indispensable de vérifier les recommandations du fabricant de la caméra avant utilisation.

Caractéristiques techniques

• Système de projection afocale pour caméras numériques avec objectif fixe

• Coulant 2"/SCTi (filetage femelle 2") pour montures Schmidt-Cassegrain

• Coulisseau coulissant avec bague de serrage T-2

• Compatibilité avec oculaires de projection 31.75 mm (non inclus)

• Rallonges T-2 incluses : 2 x 15 mm et 1 x 7.5 mm

• Diamètre intérieur : 38 mm

• Longueur optique variable selon configuration

• Poids net : 0.15 kg

• Diamètre extérieur : 55 mm

• Connexions :

  • Côté télescope : filetage femelle SCT 2" (50.8 mm)

  • Côté caméra : filetage T-2 mâle (M42 x 0.75)
