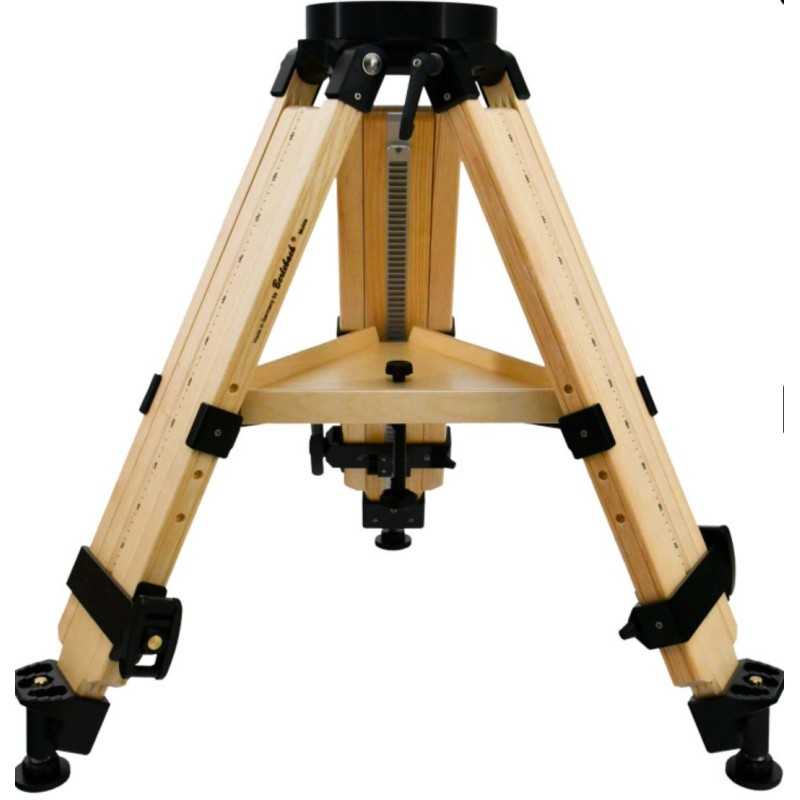

Berlebach Trépied astronomique Graviton avec base pour iOptron CEM120

Description

Le Berlebach Graviton est un trépied astronomique haut de gamme développé pour permettre une utilisation mobile de montures de très grandes dimensions et de poids élevé. Cette version est équipée d’une base adaptée à la monture iOptron CEM120.

La conception du Graviton repose sur des segments de jambes massifs réalisés en frêne de haute qualité. Berlebach indique qu’il offre le meilleur amortissement des vibrations parmi ses trépieds. La documentation du fabricant précise que la section de bois particulièrement importante du Graviton atteint 5350 mm². Le volume élevé de frêne permet de dissiper efficacement les vibrations grâce à la structure poreuse naturelle du matériau, tout en offrant une grande surface de serrage.

Le système de serrage des jambes bénéficie d’une conception spécifique destinée à tenir compte des propriétés naturelles du bois. Le frêne étant hygroscopique, il absorbe et restitue de l’humidité en fonction des conditions ambiantes, ce qui entraîne de légères variations dimensionnelles. Berlebach utilise un puissant ressort à lame dans le mécanisme de serrage afin de compenser ces variations.

Le levier de l’élément de serrage peut être déployé afin d’augmenter la force appliquée. Selon la documentation Berlebach, le levier déplié permet une transmission de force quatre fois supérieure, facilitant l’obtention d’un serrage puissant avec un effort réduit.

En complément du mécanisme de serrage, chaque jambe bénéficie d’une crémaillère intégrée avec des pas de 5 mm. Associée à son dispositif de verrouillage, cette crémaillère empêche efficacement les jambes de se rétracter, même lorsque les éléments de serrage sont ouverts. Ce dispositif constitue une sécurité mécanique supplémentaire particulièrement importante lors de l’utilisation de montures et d’instruments lourds.

Les pointes de pied intègrent un système de nivellement fin offrant une course de réglage de 20 mm. Cette fonction permet d’ajuster précisément le niveau du trépied une fois installé sur le terrain.

L’écartement des jambes est également réglable. La documentation actuelle Berlebach indique quatre positions d’écartement permettant d’obtenir des angles compris entre environ 20 et 33 degrés. Cette possibilité permet d’adapter l’implantation du Graviton aux conditions d’installation et à la hauteur recherchée.

Toutes les pièces métalliques principales sont usinées CNC dans un matériau massif. Cette construction assure un guidage précis des différents éléments, un serrage puissant et sécurisé ainsi qu’une conception mécanique adaptée aux charges élevées.

Avec une capacité de charge annoncée de 220 kg, le Graviton est destiné aux configurations astronomiques particulièrement lourdes. Berlebach cite notamment parmi les montures adaptées la WS 240 GT, l’Astro-Physics 1200 GTO, l’ASA DDM85 et la 10Micron GM3000.

La hauteur minimale du trépied est de 86 cm et sa hauteur maximale atteint 135 cm. Sa longueur repliée pour le transport est de 91 cm.

Le trépied est fourni avec une tablette et un dispositif de limitation de l’écartement des jambes.

Cette version avec base pour iOptron CEM120 constitue ainsi une solution particulièrement robuste pour installer cette monture sur un support mobile bénéficiant de la capacité de charge et de l’amortissement des vibrations du Berlebach Graviton.

Caractéristiques techniques

• Fabricant : Berlebach
• Modèle : Graviton
• Type : Trépied astronomique haute capacité
• Version : Avec base pour iOptron CEM120
• Monture prévue : iOptron CEM120
• Matériau des jambes : Frêne massif de haute qualité
• Section de bois : 5350 mm²
• Capacité de charge : 220 kg
• Amortissement des vibrations : Extrêmement bon
• Système de serrage : Mécanisme avec ressort à lame
• Compensation : Hygroscopie naturelle du bois
• Levier de serrage : Dépliable
• Transmission de force du levier déplié : Multipliée par quatre
• Sécurisation des jambes : Crémaillère intégrée
• Pas de la crémaillère : 5 mm
• Nivellement fin : Intégré aux pointes de pied
• Course de nivellement : 20 mm
• Nombre de positions d’écartement : 4
• Angle d’écartement : Environ 20 à 33 degrés
• Pièces métalliques : Usinées CNC dans un matériau massif
• Hauteur minimale : 86 cm
• Hauteur maximale : 135 cm
• Longueur repliée : 91 cm
• Poids indiqué sur la page produit : 23 kg
• Tablette : Incluse
• Dispositif anti-écartement : Inclus
• Montures lourdes citées par Berlebach : WS 240 GT, Astro-Physics 1200 GTO, ASA DDM85 et 10Micron GM3000
• Référence fabricant du Graviton : 14026
