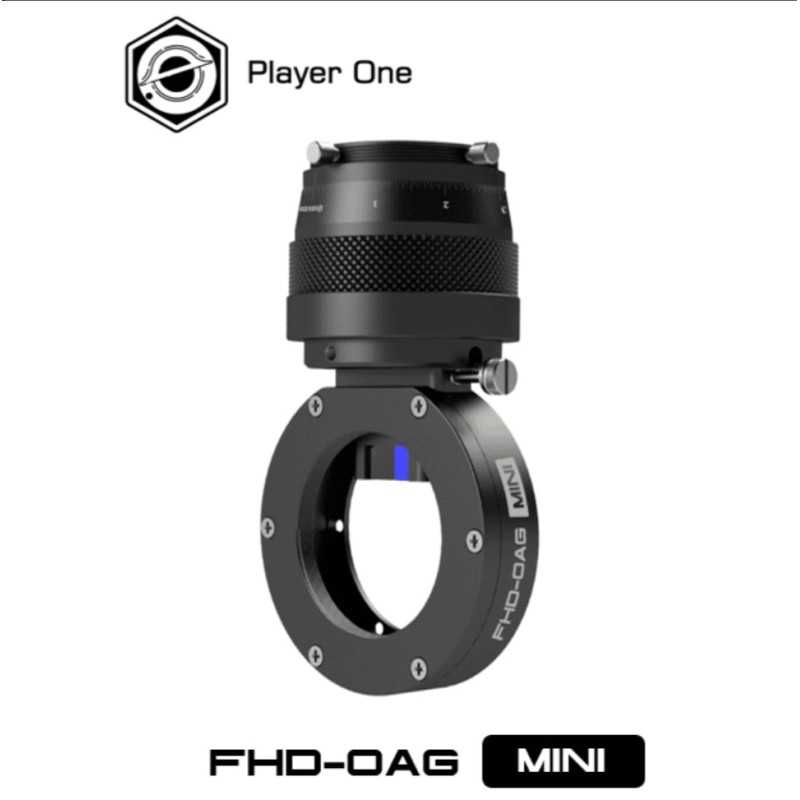

Player One diviseur optique FHD-OAG MINI

Conçu pour le guidage en astrophotographie, le diviseur optique Player One FHD-OAG MINI prélève une partie du faisceau lumineux du télescope et la dirige vers une caméra de guidage. Cette solution permet d’effectuer le suivi directement à travers l’instrument principal, sans ajouter de lunette guide séparée.

Sa conception compacte est destinée aux caméras Player One de la série Ares ainsi qu’aux caméras planétaires. Avec une longueur d’extension de seulement 17,5 mm, il s’intègre facilement dans un train d’imagerie tout en limitant l’espace occupé.

Prisme 8 × 14 mm

Le diviseur optique FHD-OAG MINI utilise un prisme de 8 × 14 mm dont les proportions sont proches du format 16:9.

Sa hauteur limitée à 8 mm permet de placer le prisme plus près du centre du chemin optique afin de collecter davantage de lumière pour la caméra de guidage.

Player One indique que cette conception permet notamment d’obtenir un résultat sans vignettage avec la caméra Xena-M.

Compatibilité avec différents capteurs de guidage

Les essais présentés par Player One montrent le champ obtenu avec plusieurs caméras de guidage et différents formats de capteurs.

• Ceres-M : capteur IMX462, format 1/3 pouce
• Sedna-M : capteur IMX178, format 1/2 pouce
• Xena-M : capteur IMX174 ou IMX249, format 1/1,2 pouce

Focuser hélicoïdal 1,25 pouce

La caméra de guidage prend place dans un focuser hélicoïdal de 1,25 pouce permettant d’effectuer précisément la mise au point.

La partie supérieure dispose également d’un filetage M42 × 0,75 pour la fixation d’une caméra compatible.

Réglage et verrouillage du prisme

La position du prisme peut être ajustée afin de l’adapter au chemin optique de la configuration utilisée.

Une vis de verrouillage dédiée permet ensuite de maintenir fermement le prisme dans la position choisie.

Connexions côté télescope

La conception modulaire du diviseur optique FHD-OAG MINI permet plusieurs possibilités de raccordement.

• M42 : pièce frontale M48 associée à l’adaptateur M48 mâle vers M42 femelle fourni
• M48 : pièce frontale M48 fournie
• M54 : pièce frontale M54 fournie

Compatibilité avec les accessoires Player One

Le schéma de connexion fourni par Player One présente l’intégration du FHD-OAG MINI avec plusieurs accessoires de la gamme.

• Filter Drawer MINI
• Phoenix Wheel 8 × 1,25 pouce

Construction compacte

Le corps du diviseur optique est fabriqué en aluminium 6061-T6. Le dessin mécanique indique un diamètre extérieur de 72 mm et une longueur d’extension de 17,5 mm.

Cette conception permet d’intégrer le guidage hors axe dans une configuration compacte associant caméra principale, caméra de guidage et système de filtres.

Caractéristiques techniques

• Fabricant : Player One Astronomy
• Modèle : FHD-OAG MINI
• Type : diviseur optique hors axe
• Compatibilité : série Ares et caméras planétaires
• Matériau : aluminium 6061-T6
• Longueur d’extension : 17,5 mm
• Diamètre extérieur du corps : 72 mm
• Prisme : 8 × 14 mm
• Hauteur du prisme : 8 mm
• Focuser : hélicoïdal 1,25 pouce
• Filetage supérieur : M42 × 0,75
• Position du prisme : réglable
• Verrouillage du prisme : vis dédiée
• Connexion M42 : via adaptateur M48 mâle vers M42 femelle
• Connexion M48 : pièce frontale M48
• Connexion M54 : pièce frontale M54
• Filetage M48 : M48 × 0,75
• Filetage M54 : M54 × 0,75
• Compatibilité accessoires : Filter Drawer MINI et Phoenix Wheel 8 × 1,25 pouce

Contenu de l’emballage

• FHD-OAG MINI avec pièce frontale M48
• Pièce frontale M54
• Adaptateur M48 mâle vers M42 femelle, longueur optique 0 mm
• Jeu de vis moletées
• Jeu de vis M2,5
• Tournevis
