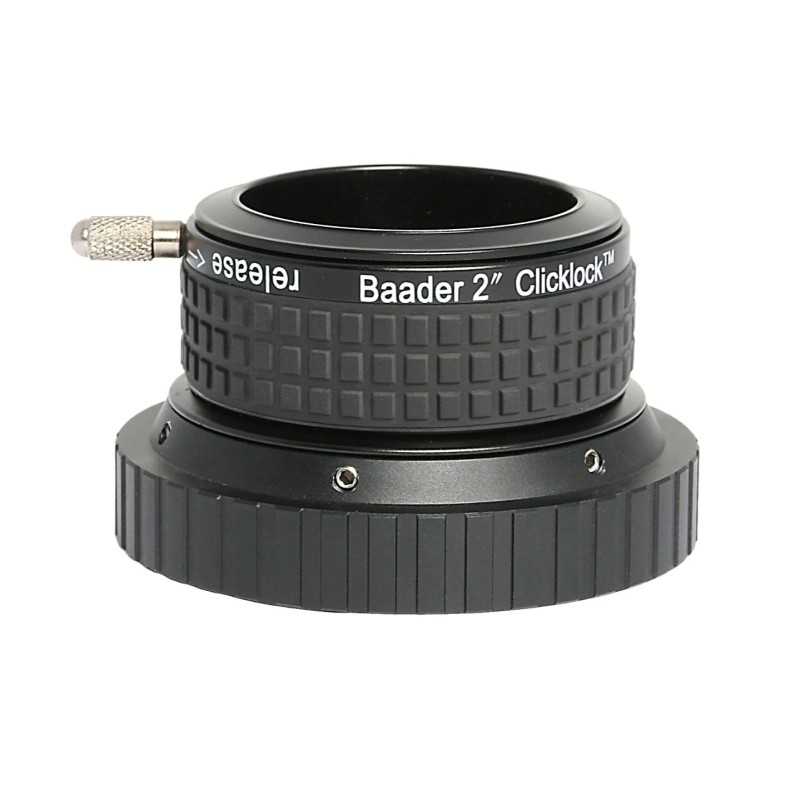

Baader ClickLock SCL 2 pouces pour Celestron 9.25 à C14

Description

Le Baader Planetarium ClickLock SCL 2 pouces est un système de serrage de haute précision destiné aux grands télescopes Schmidt-Cassegrain et EdgeHD Celestron équipés du filetage arrière 3.3 pouces.

Il est notamment conçu pour les Celestron 9.25 pouces EdgeHD, C11 Schmidt-Cassegrain et EdgeHD ainsi que C14 Schmidt-Cassegrain et EdgeHD.

Côté télescope, le ClickLock utilise une connexion 3.3 pouces SCT de 84,2 mm. Côté accessoire, il reçoit directement les accessoires au coulant 2 pouces, soit 50,8 mm.

Le système ClickLock remplace le serrage traditionnel par vis. Une rotation de seulement 20 degrés avec une légère pression du doigt sur le levier moleté suffit pour serrer fermement un oculaire, un renvoi coudé, une caméra ou tout autre accessoire 2 pouces compatible. Le mécanisme reste facilement manipulable avec des gants.

Le principe mécanique utilisé par Baader est inspiré des systèmes de porte-outils employés dans les centres d'usinage CNC. L'effet de levier multiplie la force appliquée et le composant inséré est maintenu sur trois côtés, selon un principe comparable à celui d'un mandrin à serrage rapide. Cette conception empêche les mouvements de basculement et assure un positionnement stable des accessoires.

Le mécanisme intègre également une fonction à cliquet fournissant une indication acoustique et tactile de la position de serrage. L'utilisateur peut ainsi sentir et entendre si le ClickLock est ouvert ou fermé, ce qui facilite considérablement sa manipulation dans l'obscurité.

Le serrage est assuré par un anneau de compression massif en bronze dur à paroi épaisse. Celui-ci conserve sa forme même après de nombreuses années d'utilisation et répartit la pression autour de l'accessoire. Les équipements sont ainsi maintenus fermement sans rayures ni points de pression provoqués par des vis de serrage traditionnelles.

Baader indique que les différentes pinces ClickLock sont constituées de sept composants usinés avec précision. Sur la version 2 pouces, le mécanisme a été conçu pour offrir une robustesse mécanique particulièrement élevée afin de supporter des accessoires astronomiques lourds.

La position du levier rotatif peut être adaptée pour une utilisation confortable de la main gauche ou de la main droite. Selon la version du ClickLock, ce réglage s'effectue à l'aide de six vis fendues ou de six vis Allen.

Pour illustrer la capacité mécanique du système, Baader indique avoir réalisé un essai extrême avec un Celestron C14 équipé d'un ClickLock SCL, d'un renvoi coudé ClickLock 2 pouces et d'un oculaire Scopos 30 mm Extreme. Le télescope complet a été soulevé par l'oculaire. Baader précise explicitement que ce test ne doit pas être reproduit.

Le Baader ClickLock SCL possède une ouverture libre de 50,8 mm, un diamètre extérieur de 89,5 mm et une longueur optique de 40 mm. Son poids net est de 0,22 kg.

Concernant la compatibilité mécanique, Baader précise que le SCL ClickLock est dimensionné pour les télescopes Celestron possédant un diamètre extérieur de filetage d'environ 3,28 pouces.

Il peut généralement également être monté sur les filetages 3,25 pouces de certains télescopes Meade. Toutefois, en raison des tolérances mécaniques et du diamètre légèrement inférieur du filetage Meade, l'ajustement peut parfois présenter du jeu. Dans cette situation, Baader recommande d'utiliser le filetage 2 pouces du réducteur de la plaque arrière avec un Baader SC/HD ClickLock approprié.

Grâce à son serrage rapide, sa construction mécanique massive et son anneau de compression en bronze, le Baader ClickLock SCL constitue une solution particulièrement robuste pour remplacer le système de serrage standard des grands télescopes Celestron et sécuriser les accessoires 2 pouces lourds ou de valeur.

Caractéristiques techniques

• Fabricant : Baader Planetarium
• Produit : ClickLock SCL 2 pouces vers 3.3 pouces
• Référence fabricant SKU : 2956233
• Code EAN : 4047825022486
• Type : Pince porte-oculaire et accessoires
• Système de serrage : ClickLock
• Rotation nécessaire au serrage : 20 degrés
• Connexion côté accessoire : 2 pouces, 50,8 mm
• Connexion côté télescope : Filetage SCT 3.3 pouces, 84,2 mm
• Diamètre extérieur du filetage Celestron prévu : environ 3,28 pouces
• Ouverture libre : 50,8 mm
• Diamètre extérieur : 89,5 mm
• Longueur optique : 40 mm
• Poids net : 0,22 kg
• Marque compatible : Celestron
• Compatible : Celestron EdgeHD 9.25 pouces
• Compatible : Celestron C11 Schmidt-Cassegrain
• Compatible : Celestron EdgeHD 11 pouces
• Compatible : Celestron C14 Schmidt-Cassegrain
• Compatible : Celestron EdgeHD 14 pouces
• Serrage : Sans vis de blocage traditionnelle
• Principe de maintien : Serrage sur trois côtés
• Anneau de compression : Bronze dur massif à paroi épaisse
• Protection des accessoires : Sans rayures ni points de pression
• Fonction à cliquet : Oui
• Indication de serrage : Acoustique et tactile
• Utilisation avec des gants : Oui
• Position du levier : Réglable pour utilisation main gauche ou main droite
• Construction : Sept composants usinés avec précision
• Utilisation : Serrage rapide des accessoires 2 pouces
• Compatibilité Meade 3.25 pouces : Généralement possible mais ajustement non garanti en raison des tolérances de filetage
