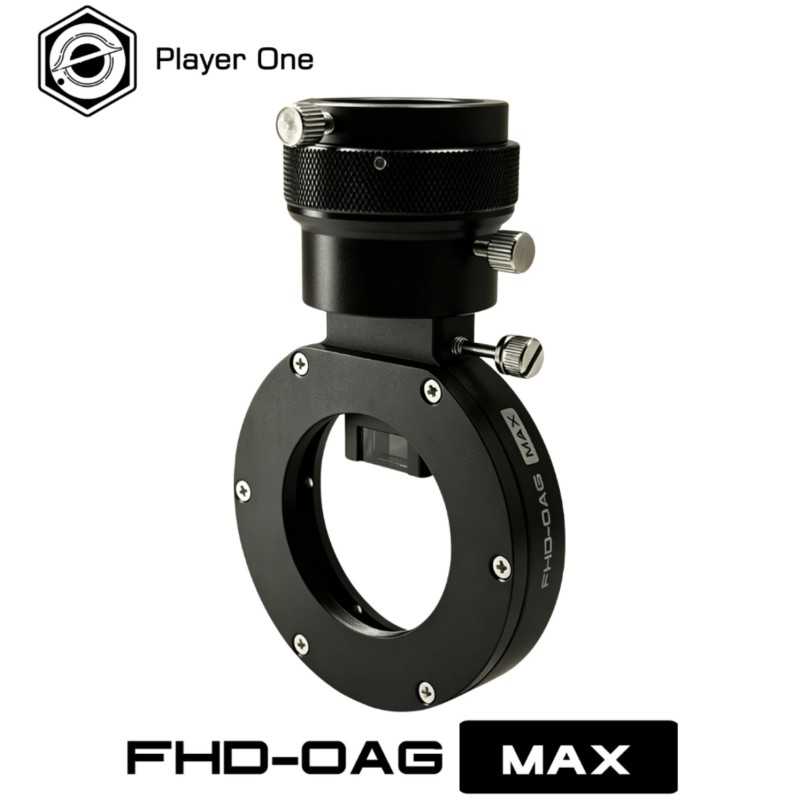

Player One diviseur optique FHD-OAG MAX

Conçu pour le guidage en astrophotographie du ciel profond, le diviseur optique Player One FHD-OAG MAX prélève une partie du faisceau lumineux du télescope au moyen d’un prisme afin de l’envoyer vers une caméra de guidage.

Cette nouvelle version bénéficie de plusieurs améliorations développées à partir des retours des utilisateurs. Player One a notamment réduit l’encombrement du focuser, retravaillé la structure interne afin de mieux limiter les infiltrations de lumière et amélioré la souplesse du mécanisme de mise au point.

Le FHD-OAG MAX est prévu pour les caméras Player One des séries Poseidon, Zeus et Artemis.

Une conception plus compacte

L’une des principales évolutions concerne le focuser destiné à la caméra de guidage. Son diamètre extérieur maximal passe de 53 mm à 46 mm.

Cette réduction améliore le dégagement autour du diviseur optique et facilite son intégration dans les trains d’imagerie où plusieurs accessoires sont installés à proximité immédiate les uns des autres.

Protection améliorée contre la lumière parasite

La structure interne a également été redessinée afin de réduire les risques d’infiltration de lumière.

Cette amélioration est particulièrement importante pour le guidage hors axe, car une lumière parasite atteignant la caméra de guidage peut perturber la détection des étoiles guides.

Focuser hélicoïdal 1,25 pouce

La caméra de guidage est installée dans un focuser hélicoïdal de 1,25 pouce permettant d’effectuer précisément sa mise au point.

Sur cette nouvelle version, Player One a réduit la résistance à la rotation du mécanisme afin d’obtenir un mouvement plus fluide et des ajustements plus faciles.

Prisme 8 × 14 mm

Le FHD-OAG MAX utilise un prisme de 8 × 14 mm dont les proportions sont proches du format 16:9.

Avec une hauteur limitée à 8 mm, le prisme peut être positionné plus près du centre du chemin optique afin de recevoir davantage de lumière.

Player One indique que cette conception permet notamment d’obtenir un champ sans vignettage avec la caméra de guidage Xena-M.

Compatibilité avec les caméras de guidage Player One

Le fabricant illustre le champ disponible avec plusieurs formats de capteurs : la Ceres-M équipée du Sony IMX462 au format 1/3 pouce, la Sedna-M équipée du Sony IMX178 au format 1/2 pouce et la Xena-M équipée d’un Sony IMX174 ou IMX249 au format 1/1,2 pouce.

Réglage du prisme

La position du prisme peut être ajustée selon la configuration du train optique.

Une vis de verrouillage dédiée permet ensuite de maintenir le prisme dans la position sélectionnée.

Connexions côté télescope

La conception modulaire du FHD-OAG MAX permet de l’adapter à plusieurs filetages.

M42 : pièce frontale M48 associée à l’adaptateur M48 mâle vers M42 femelle fourni
M48 : pièce frontale M48 fournie
M54 : pièce frontale M54 fournie
M68 : pièce frontale M68 disponible en option

Compatibilité avec les accessoires Player One

Le schéma de connexion fourni par Player One indique une compatibilité directe avec le Filter Drawer MAX ainsi qu’avec les roues à filtres Phoenix Wheel 7 × 36 mm, Phoenix Wheel 5 × 2 pouces et Phoenix Wheel 7 × 2 pouces.

Construction

Le corps du diviseur optique est fabriqué en aluminium 6061-T6. Sa longueur d’extension est de 17,5 mm et le diamètre extérieur du corps principal atteint 80 mm.

Caractéristiques techniques

Fabricant : Player One Astronomy
Modèle : FHD-OAG MAX
Type : diviseur optique hors axe
Modèles compatibles : séries Poseidon, Zeus et Artemis
Matériau : aluminium 6061-T6
Longueur d’extension : 17,5 mm
Focuser : hélicoïdal 1,25 pouce
Diamètre extérieur maximal du focuser : 46 mm
Diamètre du focuser de la version précédente : 53 mm
Dimensions du prisme : 8 × 14 mm
Hauteur du prisme : 8 mm
Diamètre extérieur du corps : 80 mm
Connexion M42 : via adaptateur M48 mâle vers M42 femelle
Connexion M48 : pièce frontale M48
Connexion M54 : pièce frontale M54
Connexion M68 : pièce frontale M68 optionnelle
Filetage M48 : M48 × 0,75
Filetage M54 : M54 × 0,75
Filetage M68 : M68 × 1

Contenu de l’emballage

• FHD-OAG MAX avec pièce frontale M48
• Pièce frontale M54
• Adaptateur M48 mâle vers M42 femelle, longueur optique 0 mm
• Jeu de vis moletées
• Jeu de vis M2,5
• Tournevis
