Player One ZEUS 455C Pro IMX455

Caractéristiques techniques

• Modèle : ZEUS 455C Pro
• Fabricant : Player One Astronomy
• Type : caméra CMOS couleur refroidie
• Utilisation : astrophotographie du ciel profond
• Capteur : Sony IMX455AQK-K
• Technologie : STARVIS rétroéclairée
• Format : plein format
• Dimensions du capteur : 36 × 24 mm
• Diagonale : 43,3 mm
• Résolution : 61 MP
• Définition : 9576 × 6388 pixels
• Taille des pixels : 3,76 µm
• Convertisseur ADC : natif 16 bits
• Niveaux d’échantillonnage : 65 536
• Capacité de puits maximale : 71,6 Ke
• Plage dynamique à gain 0 : 14,2 stops
• Bruit de lecture à gain 0 : 4,2 e⁻
• Activation HCG : gain 125
• Plage dynamique à gain 125 : 13,5 stops
• Capacité de puits à gain 125 : 16,7 Ke
• Bruit de lecture à gain 125 : 1,5 e⁻
• Modes d’échantillonnage : Normal et Low Noise LRN
• Amp Glow : non
• Courant d’obscurité à -20 °C : 0,00014 e⁻/s/pixel
• Courant d’obscurité à 0 °C : 0,00154 e⁻/s/pixel
• Refroidissement : TEC à deux étages
• Delta-T maximal annoncé : environ 35 °C
• Ventilateur : vitesse réglable
• Chauffage anti-buée : intégré et réglable
• Mémoire cache : DDR3 512 MB
• Interface principale : USB 3.0 Type-C
• Nombre de ports Type-C : 2
• Cadence RAW8 : jusqu’à 6,5 images/s
• Cadence RAW16 : jusqu’à 3,2 images/s
• Alimentation : 12 V DC
• Connecteur alimentation : 5,5 × 2,1 mm
• Réglage du tilt : arrière, 4 points
• Protection : surtension et surintensité
• Tirage optique : certaines configurations nécessitent 56 mm pour compenser le trajet optique des filtres

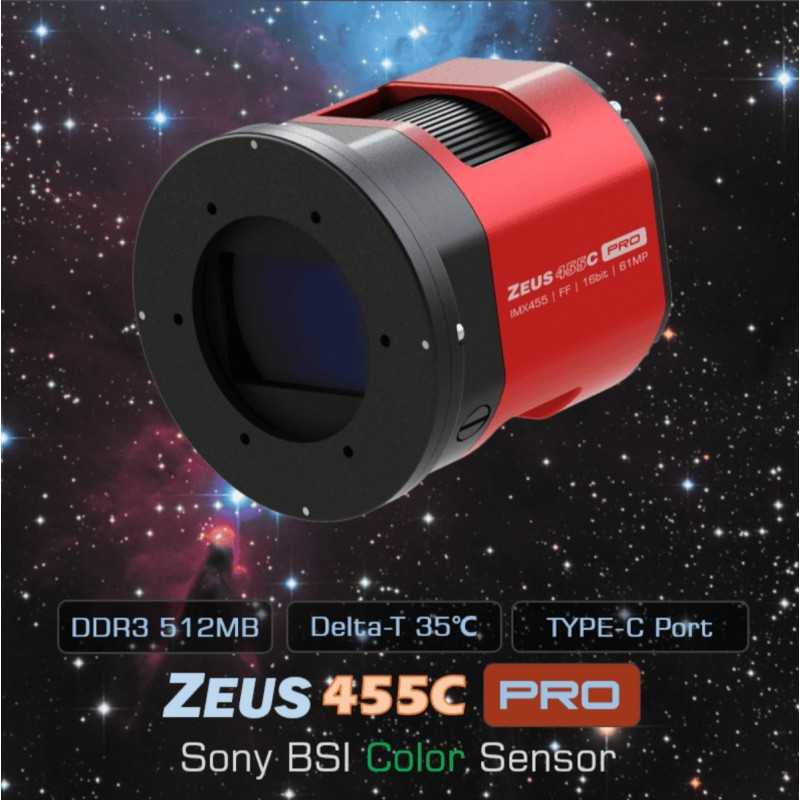

La caméra refroidie ZEUS 455C Pro, développée par Player One Astronomy, est conçue pour l’imagerie avancée du ciel profond. Elle utilise un capteur couleur plein format Sony IMX455AQK-K.

Avec des pixels de 3,76 µm, une capacité de puits de 71,6 Ke et une résolution totale de 61 MP, soit 9576 × 6388 pixels, elle offre une diagonale de capteur de 43,3 mm.

Nouvelle conception de pointe

La forme polygonale est devenue une signature visuelle de Player One. Pour cette nouvelle génération de caméras refroidies destinées au ciel profond, le fabricant a cherché à associer esthétique, rigidité et fonctionnalité.

Après plusieurs développements, le boîtier adopte une structure octogonale aux lignes techniques, avec quatre faces légèrement incurvées et des angles arrondis afin d’obtenir un ensemble à la fois robuste et harmonieux.

La partie avant reste circulaire afin de limiter les risques de diffraction lors d’une utilisation avec des systèmes optiques comme les Celestron RASA.

Le boîtier rouge vif, associé aux éléments noirs caractéristiques de Player One, reçoit une finition extérieure sablée qui lui confère un aspect soigné tout en conservant la conception robuste attendue d’un instrument scientifique.

Réglage arrière du tilt du capteur sur 4 points

Pour l’imagerie du ciel profond, un mauvais alignement du capteur peut entraîner une dégradation de la netteté dans certaines zones de l’image.

La ZEUS 455C Pro intègre un système de réglage du tilt situé à l’arrière de la caméra et reposant sur quatre points d’ajustement. Cette conception facilite le réglage de l’inclinaison du capteur par rapport au plan focal et permet de corriger plus précisément les défauts d’alignement visibles dans les coins de l’image.

Le réglage sur quatre points permet d’identifier plus facilement le coin du capteur qui nécessite une correction et d’effectuer un ajustement plus précis du tilt.

Un joint interne en mousse haute densité assure l’étanchéité à la lumière au niveau des ouvertures latérales du mécanisme de réglage, empêchant ainsi toute infiltration de lumière parasite dans la caméra.

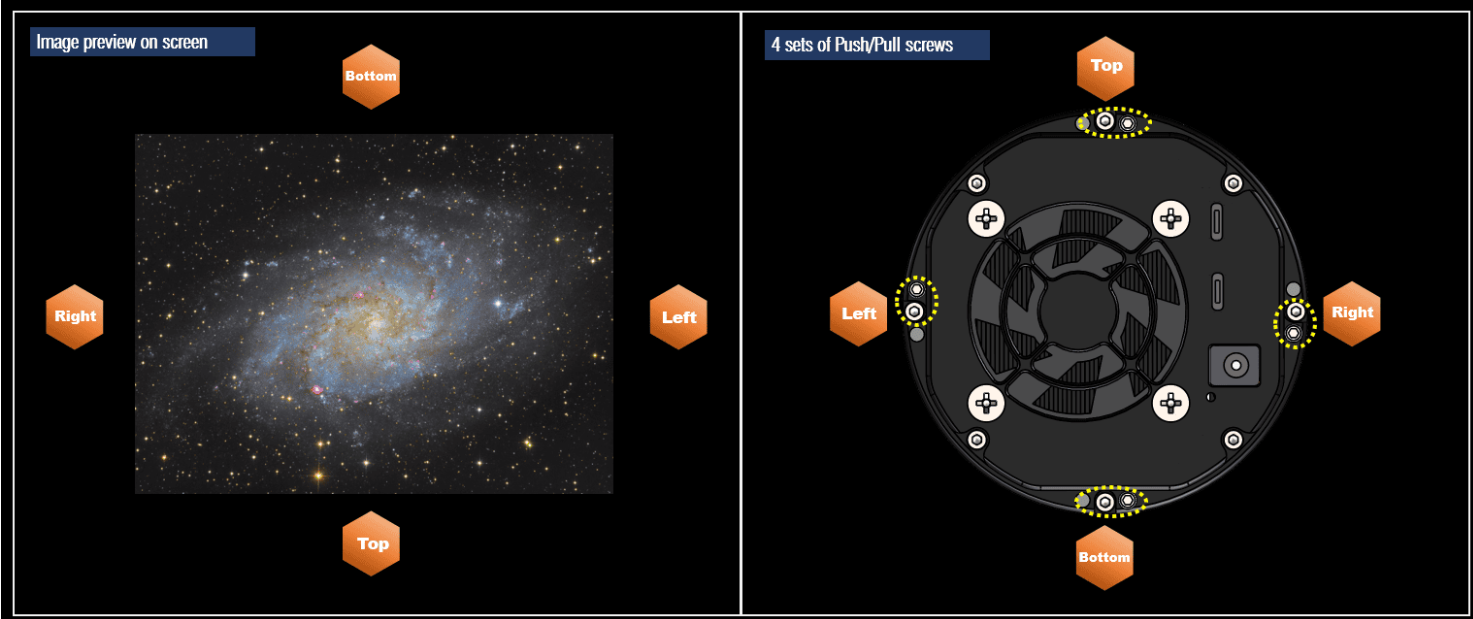

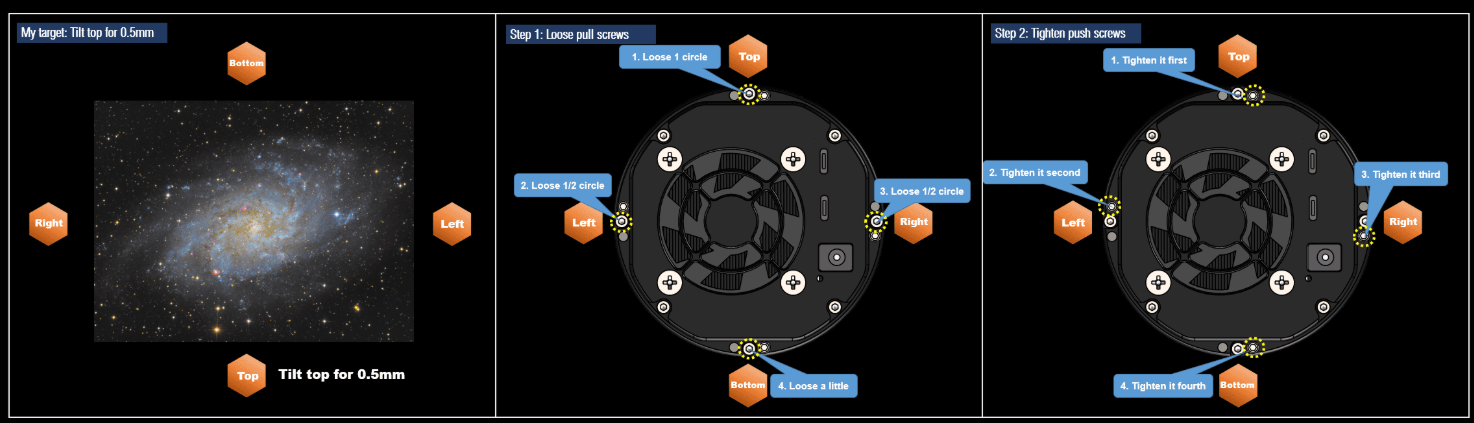

Pour faciliter la compréhension de la méthode de réglage du tilt sur quatre points, Player One propose l’exemple suivant :

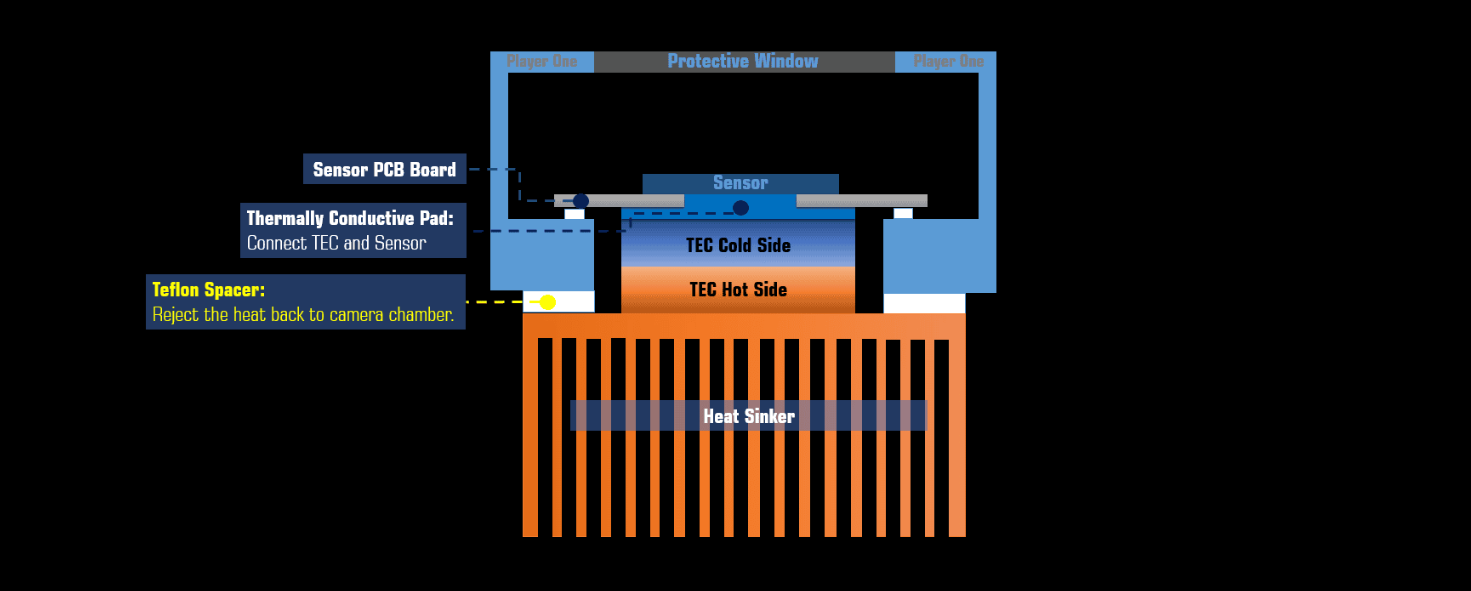

Refroidissement haute performance

Les caméras refroidies Player One utilisent un système de refroidissement TEC à deux étages. Grâce à une conception thermique optimisée pour mieux évacuer la chaleur, la caméra ZEUS peut atteindre un Delta-T d’environ 35 °C.

Mémoire cache DDR3 de 512 MB

La mémoire cache DDR3 des caméras refroidies Player One a été portée à 512 MB afin d’améliorer la stabilité et la fiabilité du transfert des données. Elle permet de limiter efficacement les pertes d’images et de réduire le bruit de lecture.

Grâce à cette mémoire tampon, la caméra est moins dépendante des performances de l’ordinateur et conserve de bonnes performances même lorsqu’elle est connectée à un port USB 2.0.

STARVIS Technology

La caméra refroidie ZEUS 455C Pro repose sur la technologie Sony STARVIS, une architecture de pixels rétroéclairés utilisée dans les capteurs CMOS afin d’améliorer l’efficacité de collecte de la lumière.

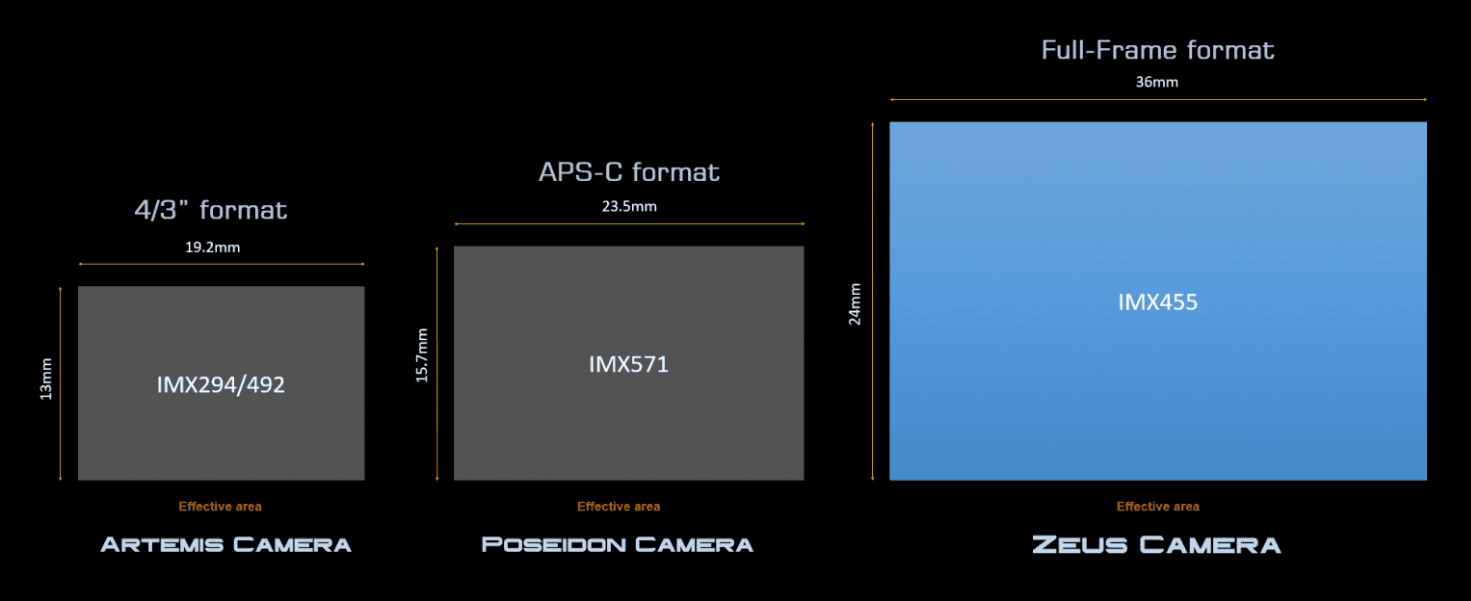

Format plein cadre

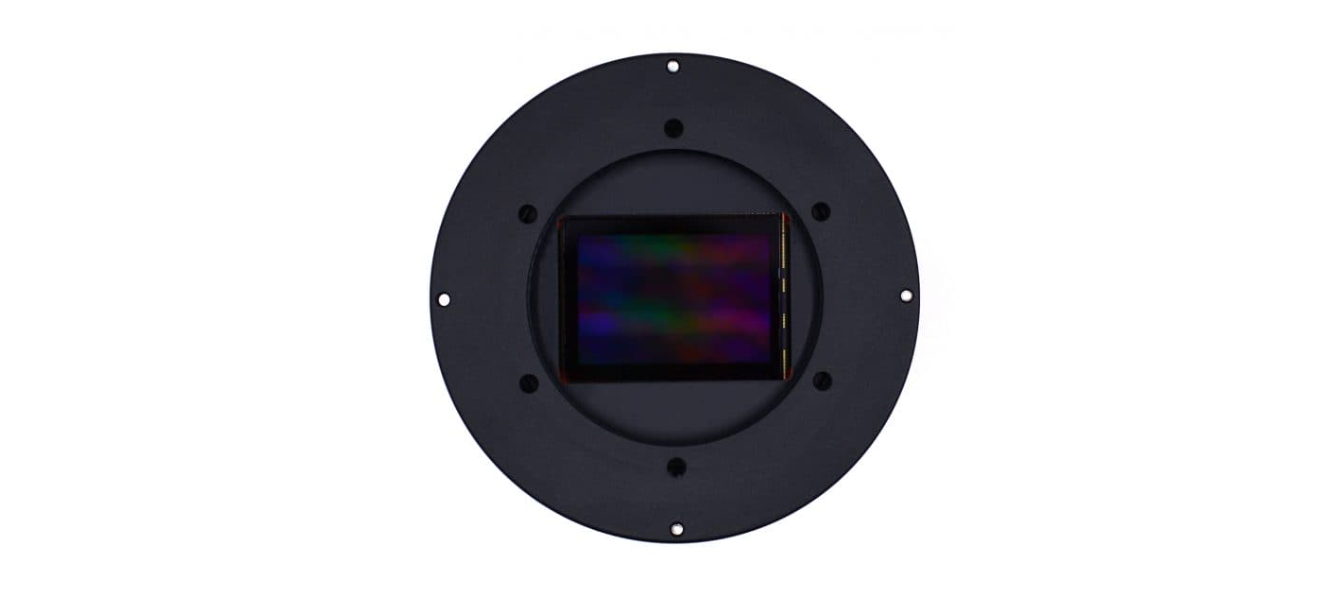

La caméra refroidie ZEUS 455C Pro utilise un capteur plein format de 36 × 24 mm, particulièrement adapté à l’imagerie professionnelle du ciel profond.

Convertisseur ADC natif 16 bits

Le capteur IMX455 intègre un convertisseur analogique-numérique natif 16 bits. Avec 65 536 niveaux d’échantillonnage, il offre une résolution de conversion supérieure aux systèmes 12 bits, limités à 4 096 niveaux, et 14 bits, limités à 16 384 niveaux.

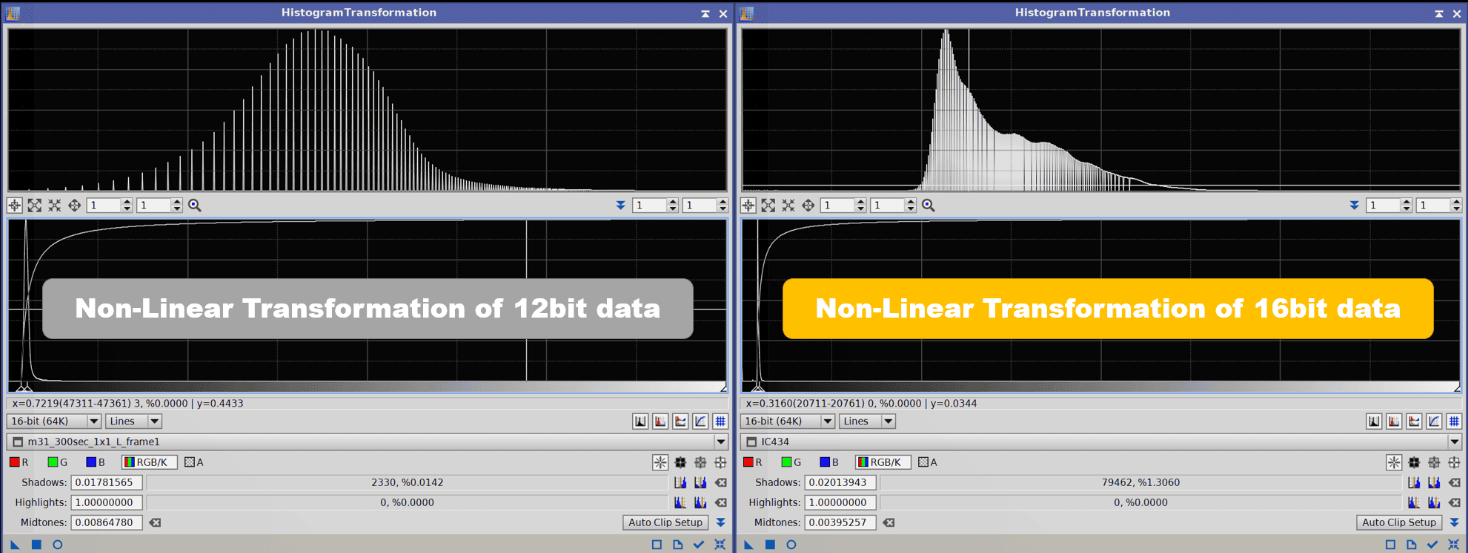

Cette profondeur de conversion apporte davantage de finesse dans les transitions entre les hautes et les basses lumières et offre une meilleure latitude lors des traitements non linéaires des images. Elle permet également d’obtenir des couleurs plus riches et plus nuancées.

Sans Amp Glow

La caméra refroidie ZEUS 455C Pro est conçue sans Amp Glow, ce qui permet d’obtenir un fond d’image plus propre lors des longues poses.

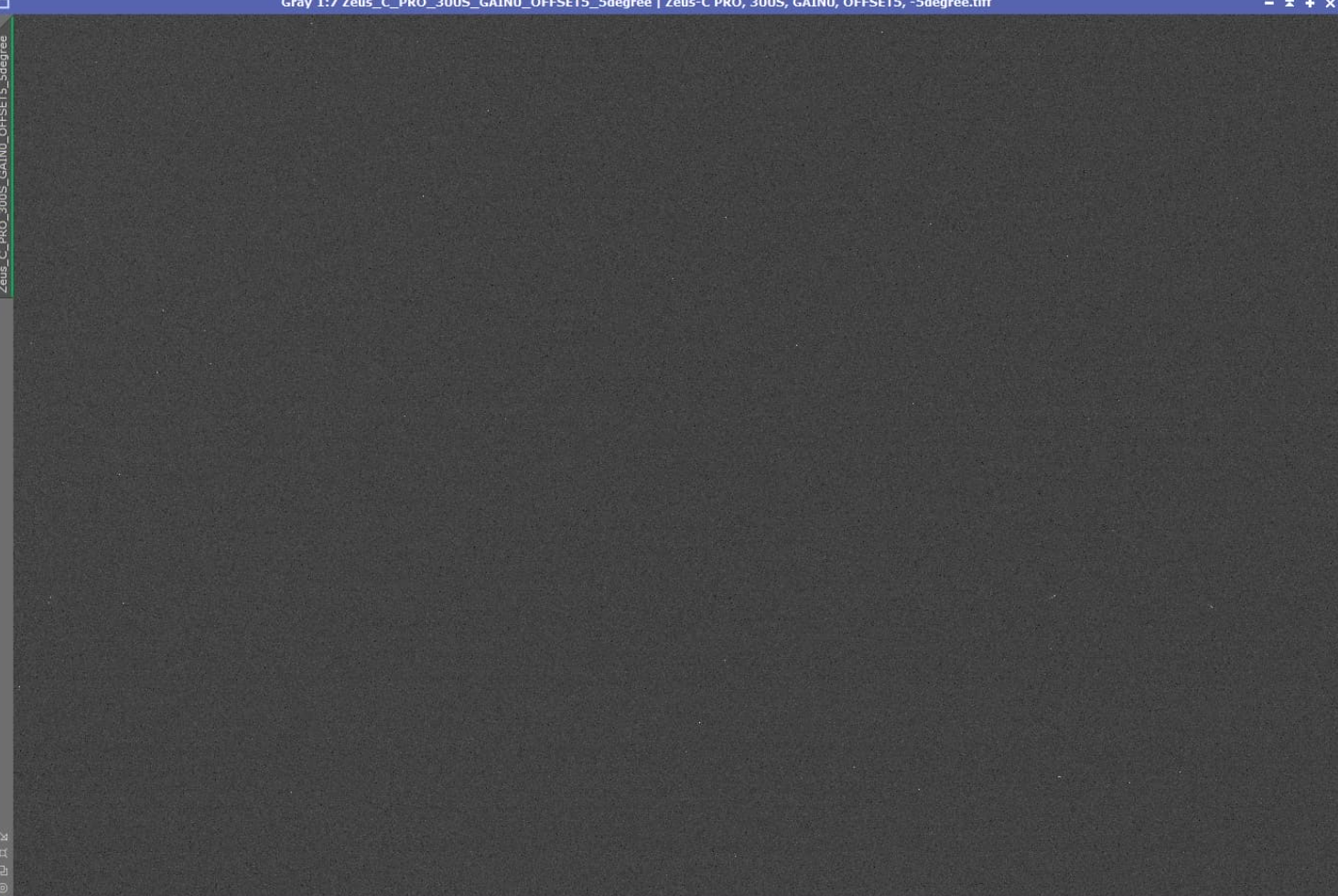

Exemple de dark réalisé avec la ZEUS 455C Pro : pose de 300 s, gain 0, offset 5, à une température de -5 °C.

Preview of Dark frame: Exposure=300s, gain=0, offset=5, temp=-5℃   STF auto-Stretch in Pixinsight 1.86

Non-Amp-Glow can give us very clean background, much easier to get high quaility images.

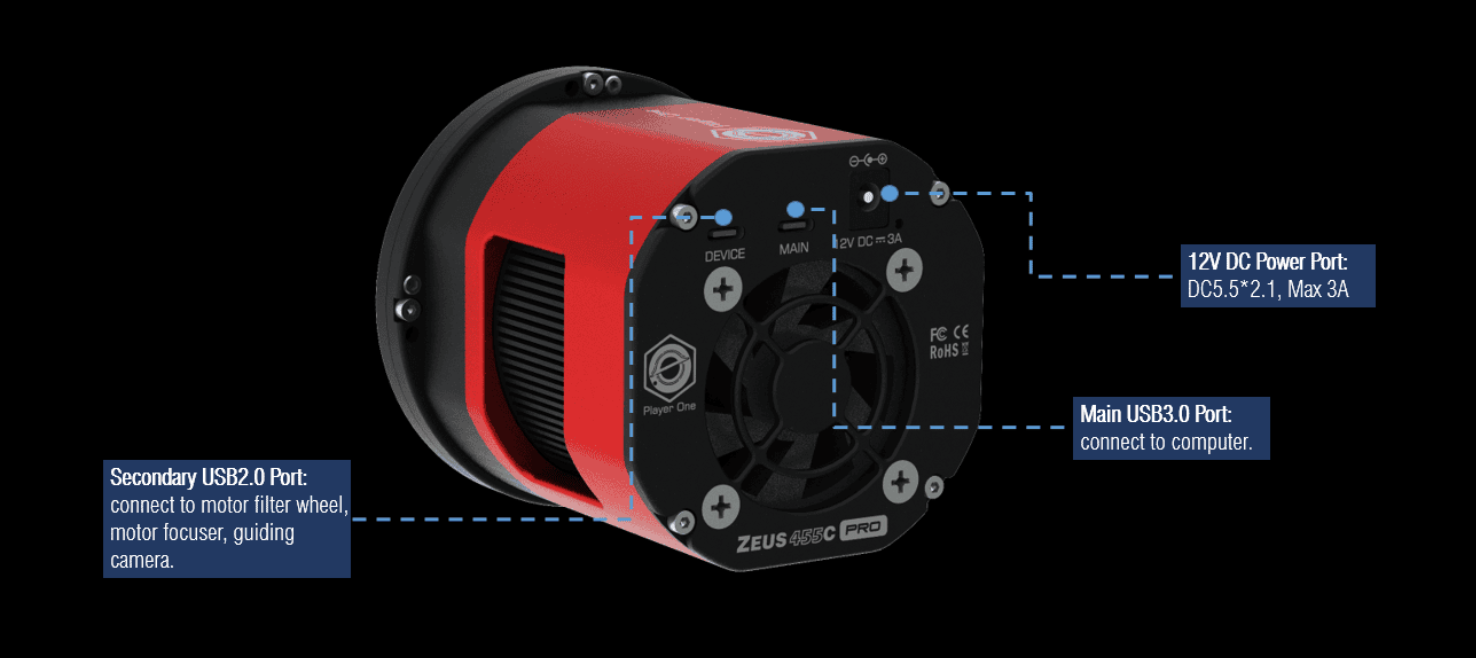

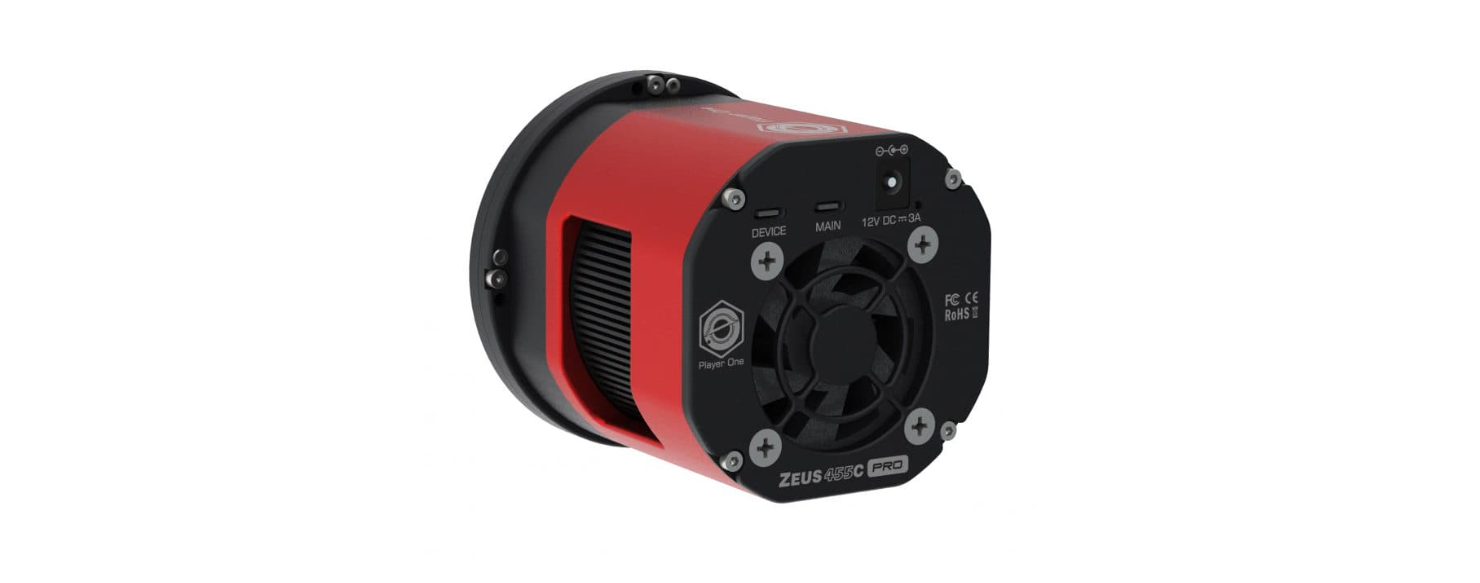

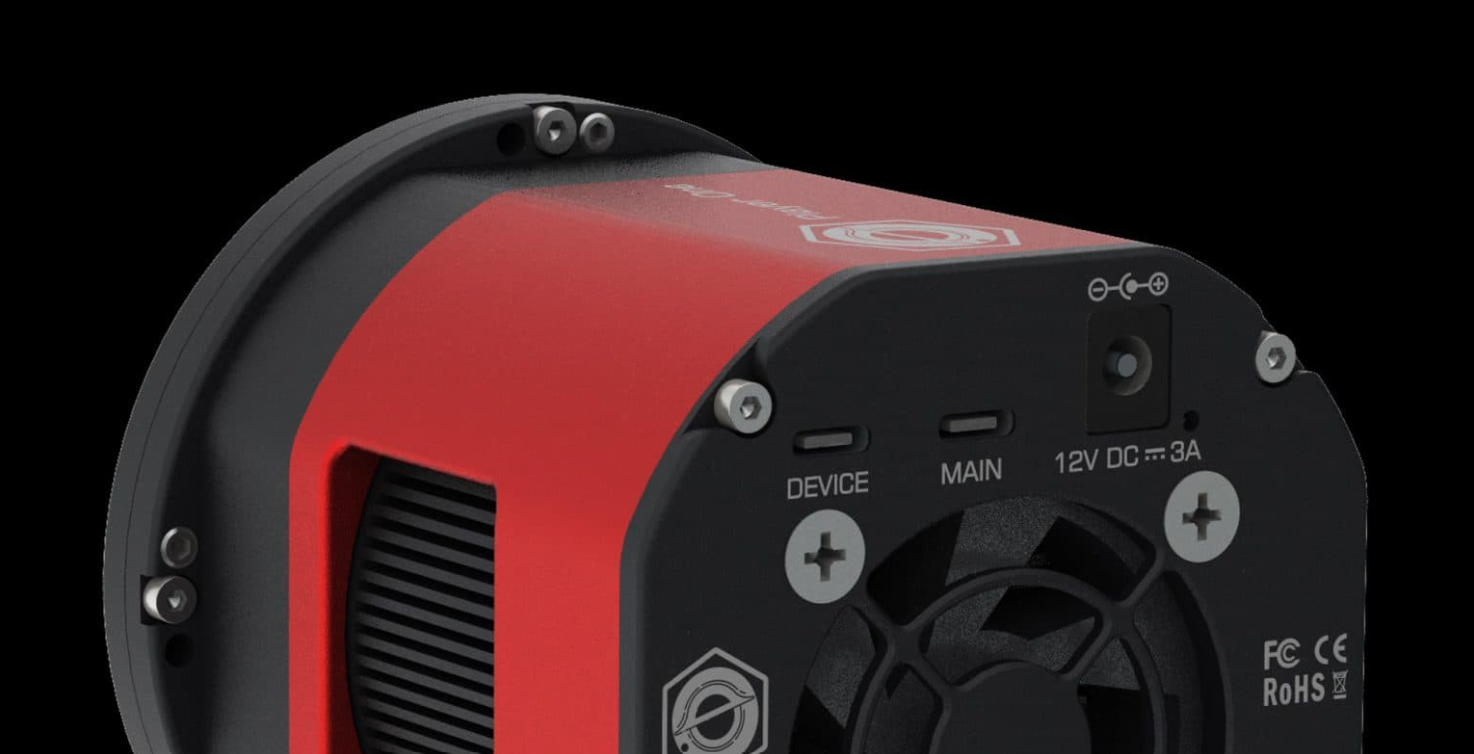

Ports de données Type-C et alimentation

La face arrière de la caméra refroidie dispose de deux ports de données Type-C ainsi que d’un connecteur d’alimentation 12 V DC au format 5,5 × 2,1 mm.

Le port de données principal prend en charge le protocole USB 3.0. En mode RAW8, la caméra peut atteindre une cadence de 6,5 images par seconde. Le connecteur Type-C facilite également le branchement lors de l’installation du matériel d’imagerie, notamment de nuit.

Lors de l’enregistrement des images, la vitesse réelle dépend également des performances d’écriture du disque utilisé. Si celui-ci est trop lent, la cadence d’enregistrement peut être inférieure à la vitesse théorique. L’utilisation d’un SSD de bonne qualité est recommandée afin d’exploiter pleinement les performances de la caméra.

La caméra dispose d’un connecteur d’alimentation 12 V DC au format 5,5 × 2,1 mm, destiné à fournir l’énergie nécessaire au système de refroidissement TEC. Si le refroidissement n’est pas utilisé, il suffit de connecter le port Type-C principal : la caméra peut alors fonctionner comme une caméra non refroidie.

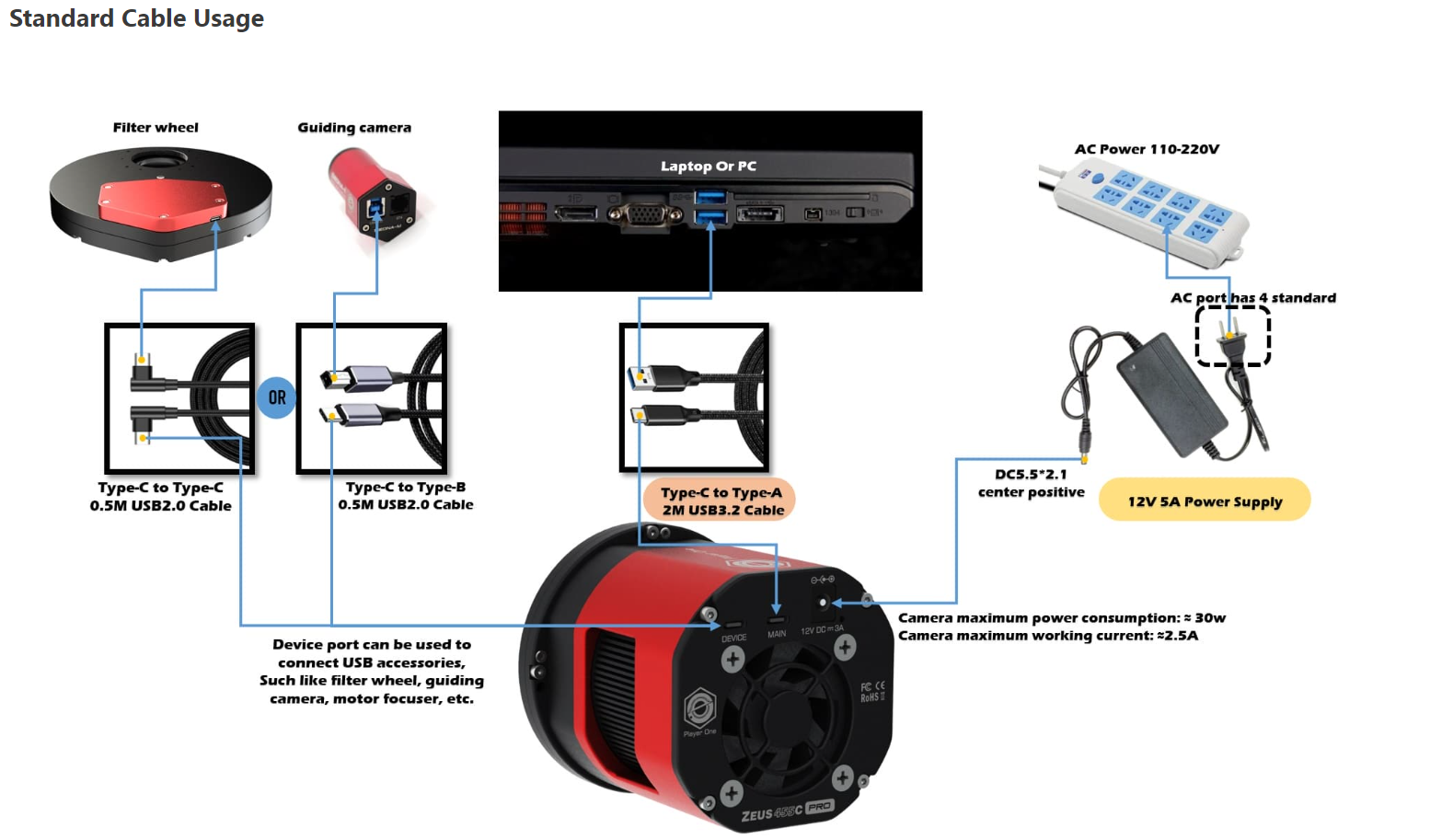

Utilisation des câbles fournis

Système de refroidissement et chauffage anti-buée

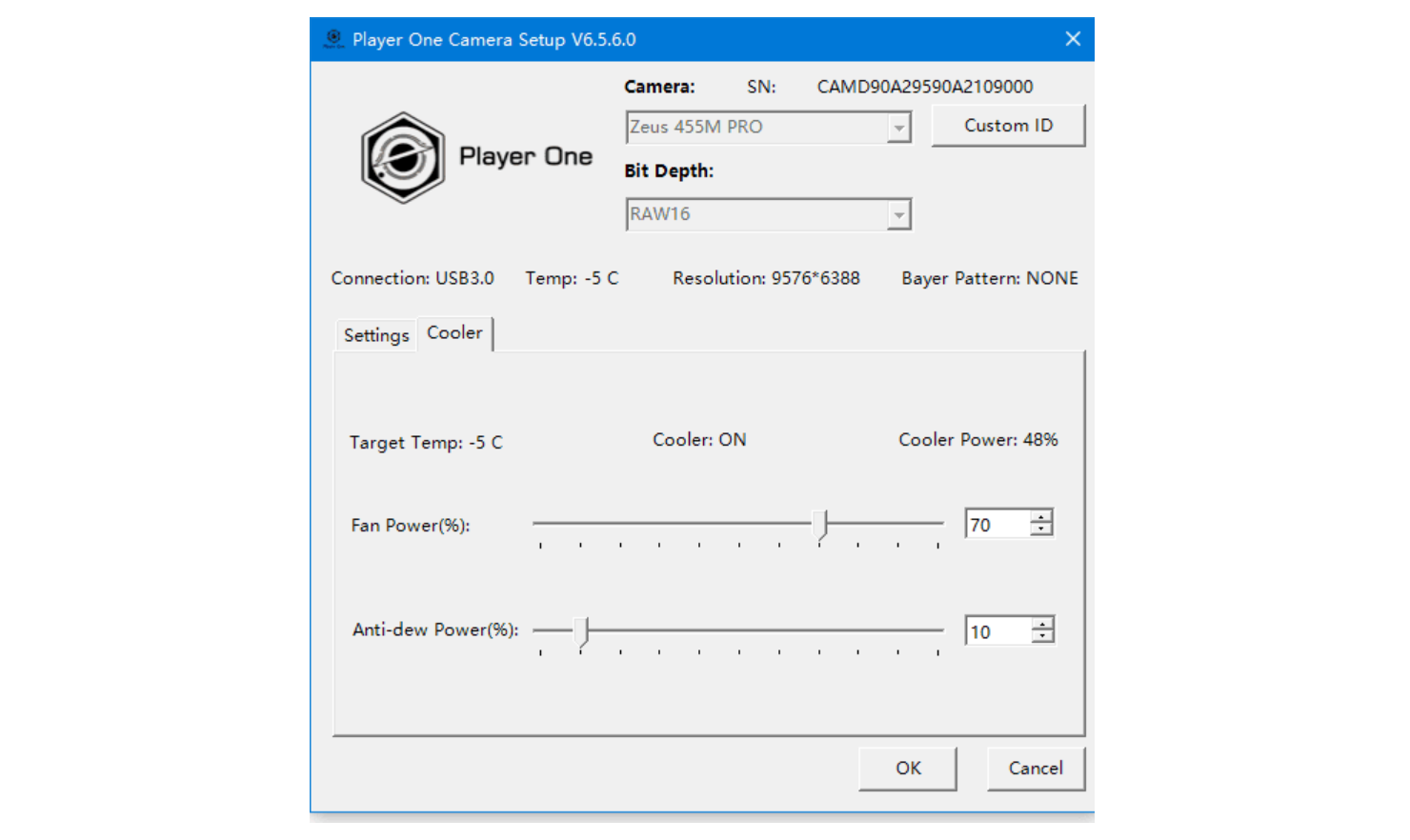

Dans l’interface ASCOM, trois paramètres peuvent être réglés : la température cible, la vitesse du ventilateur et la puissance du chauffage anti-buée.

Le Delta-T standard atteint environ 35 °C (±2 °C) avec une température ambiante de 30 °C, un ventilateur réglé à 100 % et le chauffage anti-buée à 10 %.

Player One recommande un Delta-T d’environ 30 °C sous la température ambiante, avec une vitesse de ventilateur de 70 % et un chauffage anti-buée réglé à 10 %. Dans ces conditions, la consommation électrique se situe généralement entre 40 et 60 %.

La vitesse de rotation du ventilateur de refroidissement est également réglable. Sa valeur par défaut est fixée à 70 %.

La formation de buée constitue un problème important en astrophotographie. La caméra intègre donc un chauffage anti-buée à l’avant, dont la puissance peut être ajustée selon les conditions.

Mécanismes de protection contre les surtensions et les surintensités

Les caméras Player One intègrent des mécanismes de protection contre les surtensions et les surintensités afin de contribuer à la sécurité de la caméra et des autres équipements connectés.

Performances

Double mode d’échantillonnage

La série ZEUS dispose de deux modes d’échantillonnage : le mode Normal et le mode Low Noise. Chacun présente des avantages différents selon les besoins d’imagerie.

1. Le mode Normal offre une cadence d’images plus élevée et convient davantage à l’imagerie planétaire.

2. Le mode Low Noise (LRN) réduit le bruit de lecture et offre une plage dynamique plus élevée. Il est donc mieux adapté à l’imagerie du ciel profond.

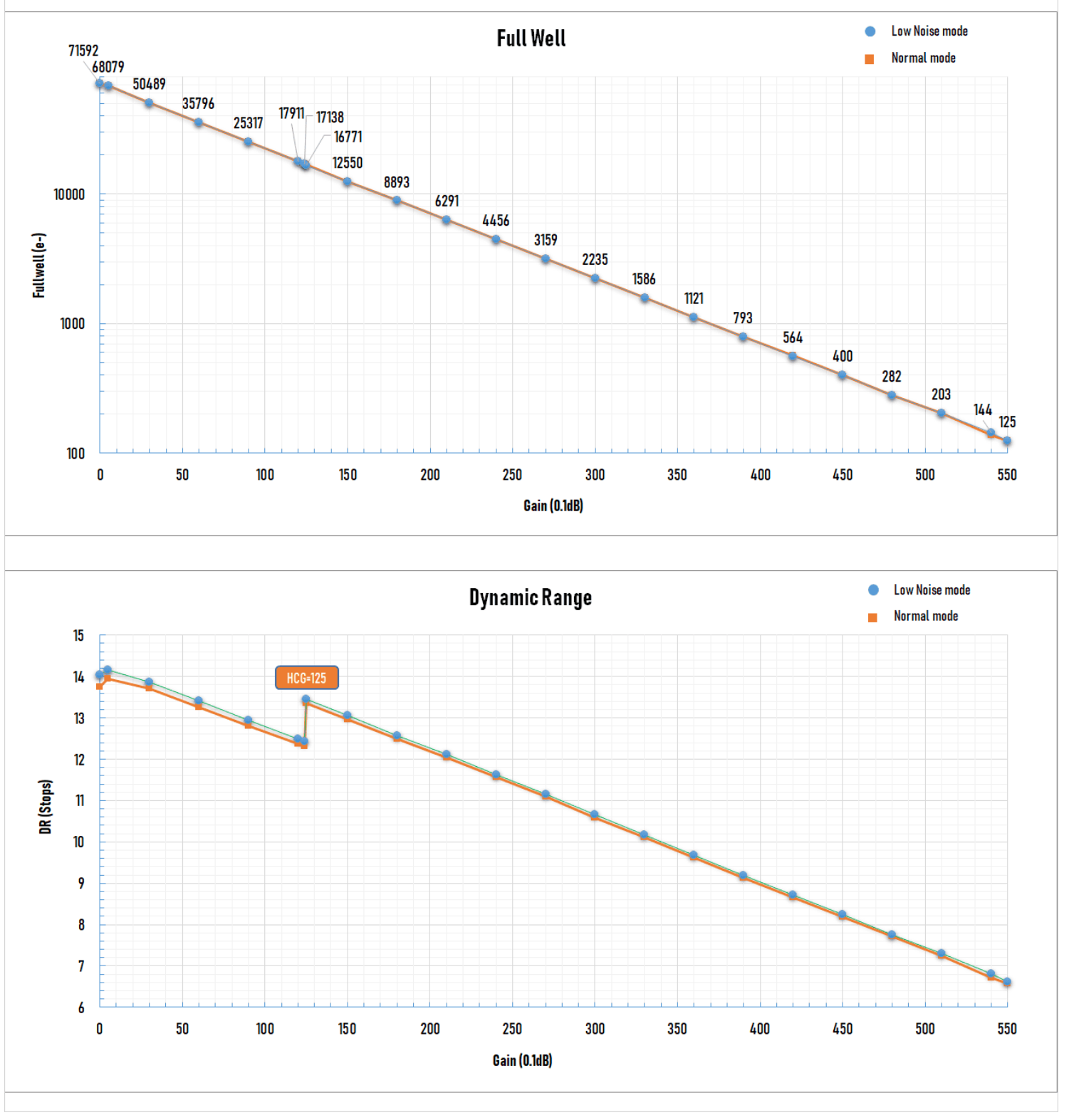

Avec un gain réglé sur 0, la caméra offre une plage dynamique de 14,2 stops, une capacité de puits de 71,6 Ke et un bruit de lecture de 4,2 e⁻.

Le mode HCG s’active à partir d’un gain de 125. La caméra offre alors une plage dynamique de 13,5 stops, une capacité de puits de 16,7 Ke et un bruit de lecture réduit à seulement 1,5 e⁻.

Cadence d’images

La caméra refroidie ZEUS 455C Pro peut atteindre une cadence de 6,5 images par seconde en mode RAW8 et de 3,2 images par seconde en mode RAW16.

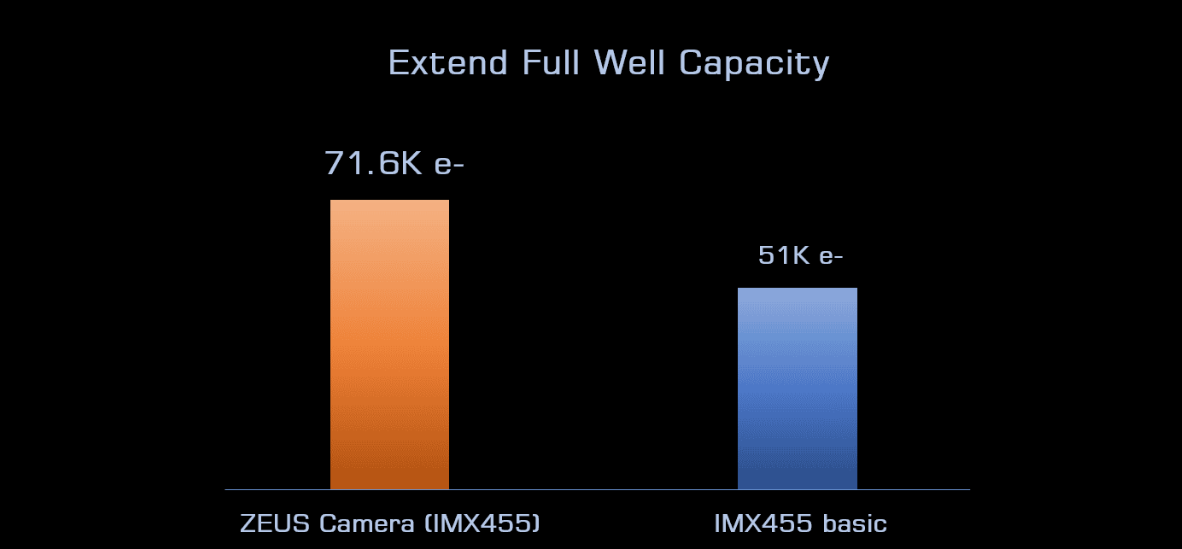

Grande capacité de puits

La caméra refroidie ZEUS 455C Pro offre une capacité de puits maximale de 71,6 Ke.

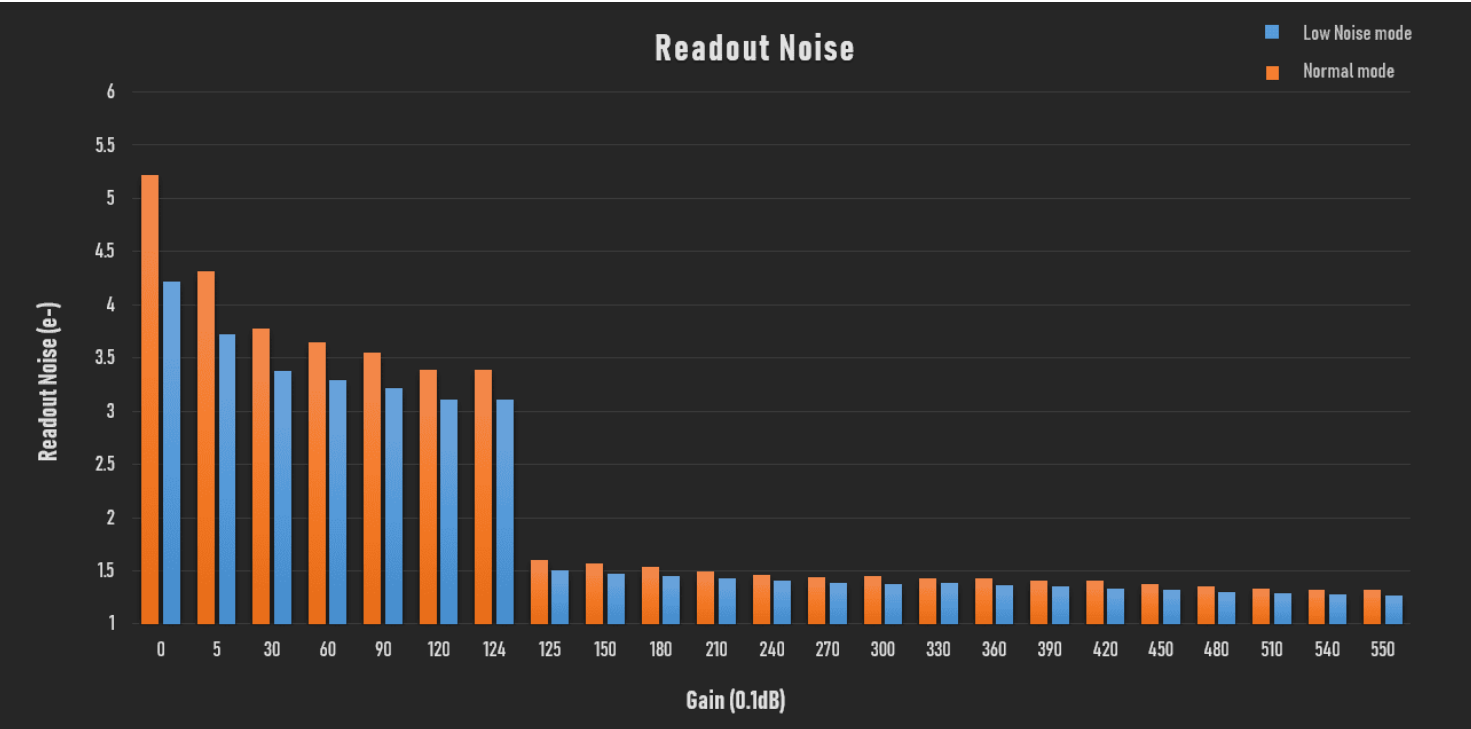

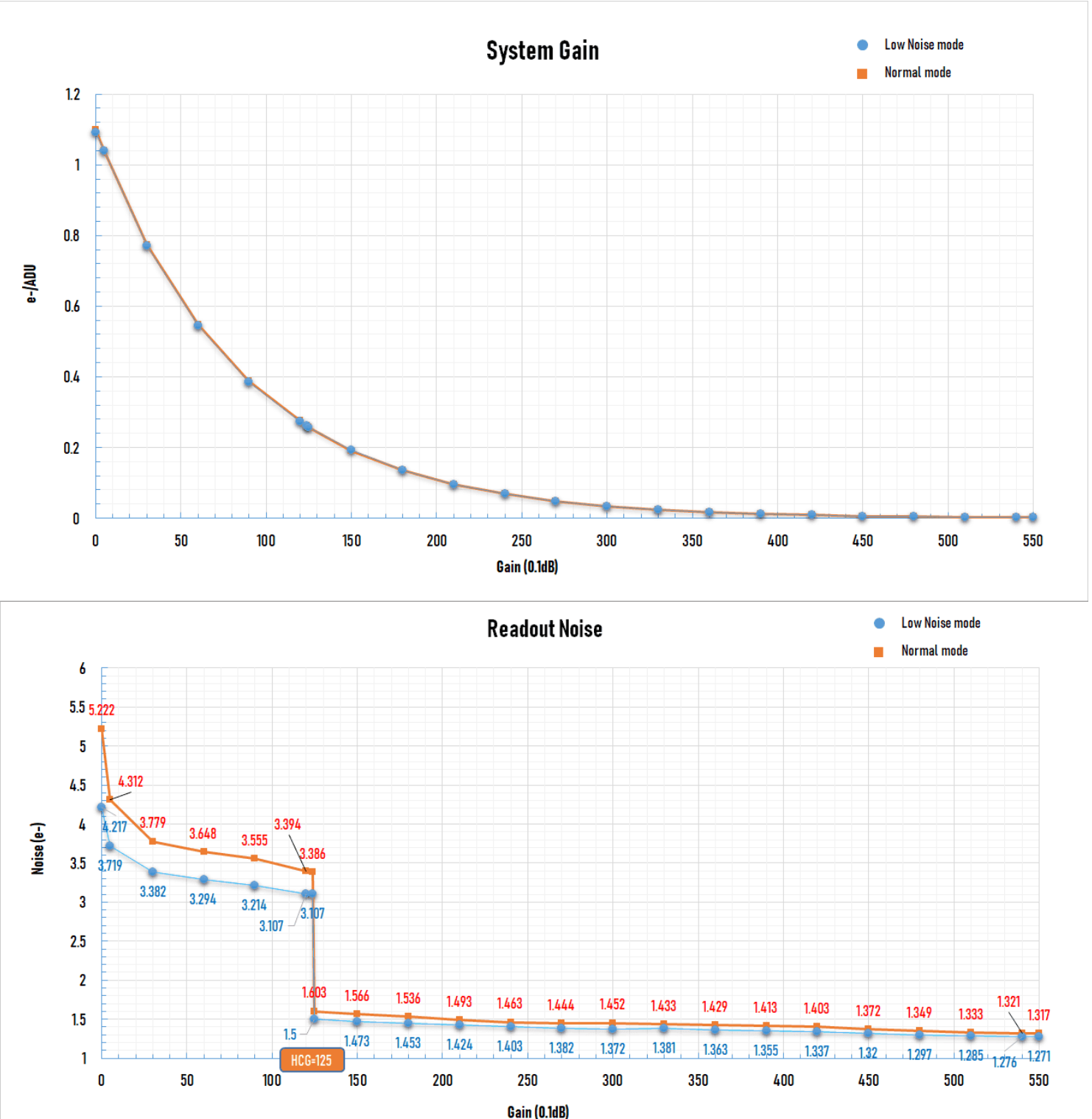

Bruit de lecture

Concernant le bruit de lecture, Player One indique que toutes les valeurs communiquées sont issues de mesures réelles. Les utilisateurs peuvent également effectuer leurs propres tests avec SharpCap 4, qui dispose d’une fonction Sensor Analysis permettant de mesurer simplement le bruit de lecture du capteur.

Ce type de test peut ainsi être réalisé facilement par l’utilisateur afin de vérifier les performances de la caméra.

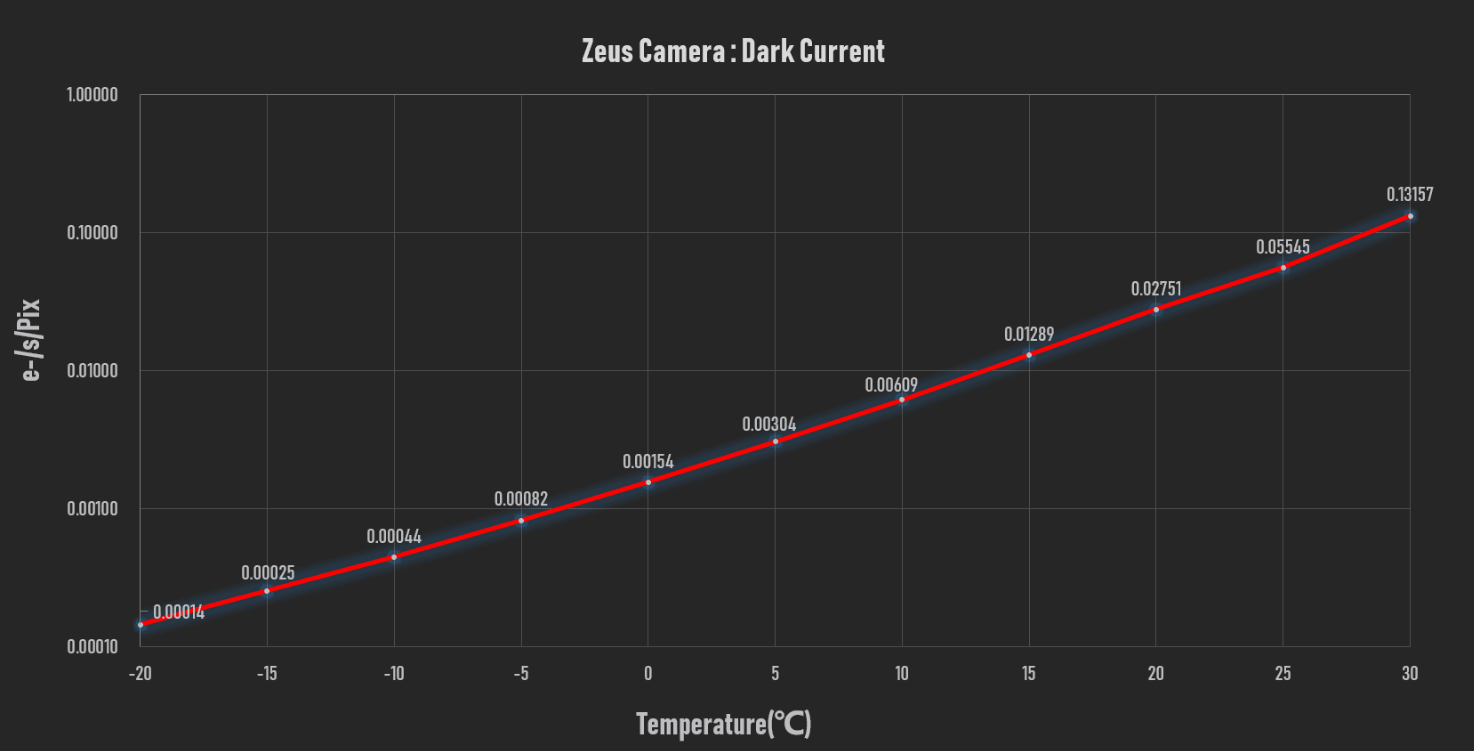

Courant d’obscurité

Le courant d’obscurité atteint seulement 0,00014 e⁻/s/pixel à -20 °C et 0,00154 e⁻/s/pixel à 0 °C.

Sur l’ensemble de la courbe, son évolution reste très régulière, ce qui témoigne de la qualité et de la stabilité du capteur de la caméra ZEUS.

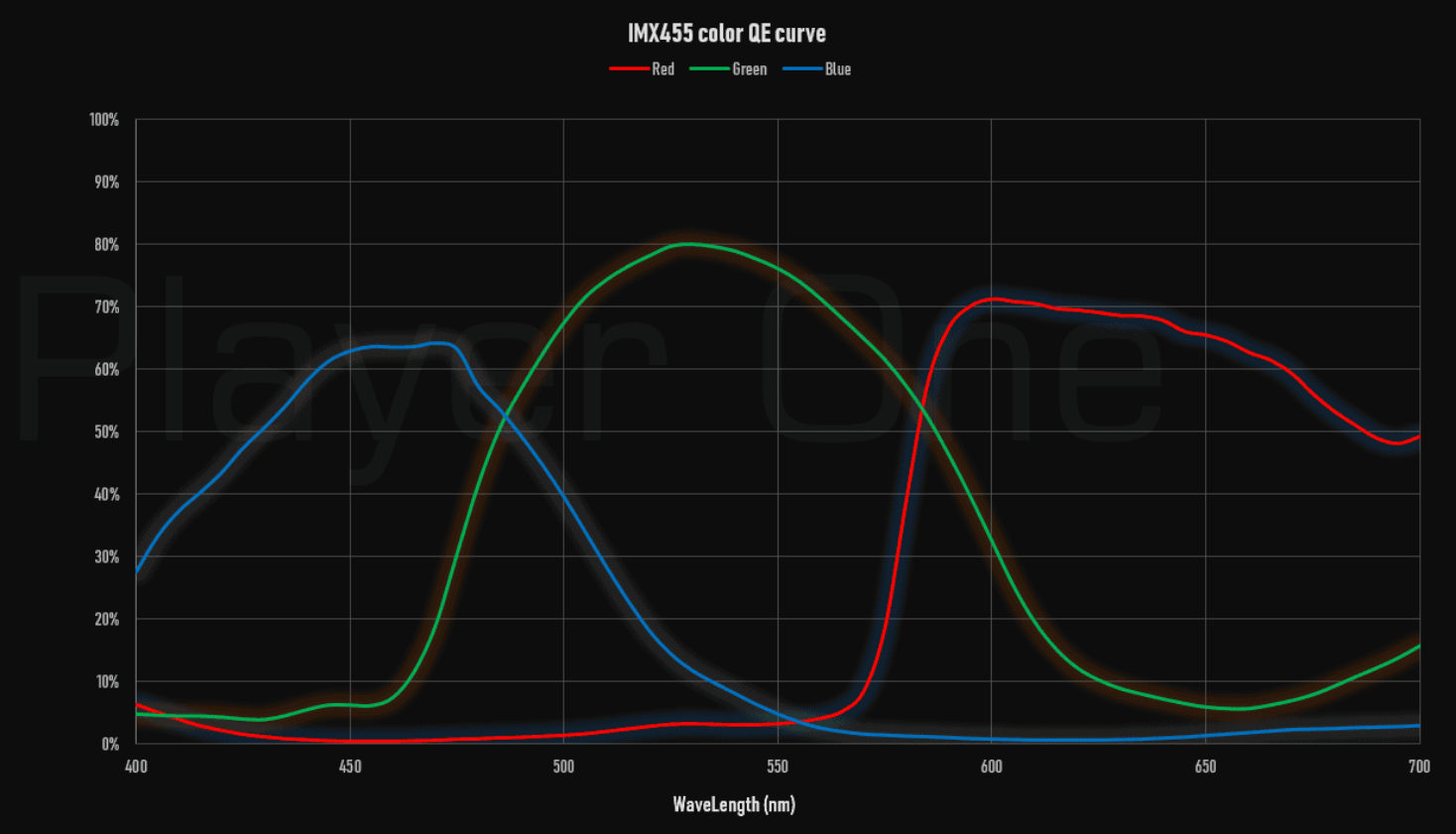

QE Curve

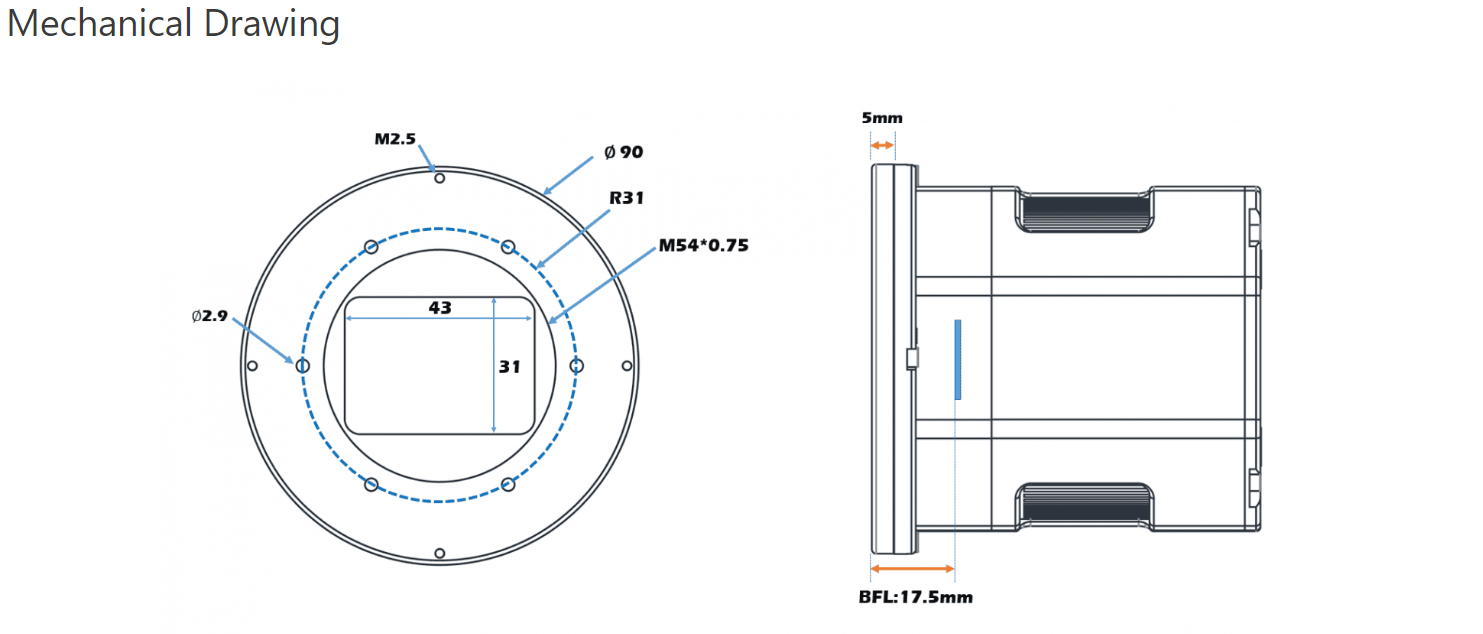

Mechanical Drawing

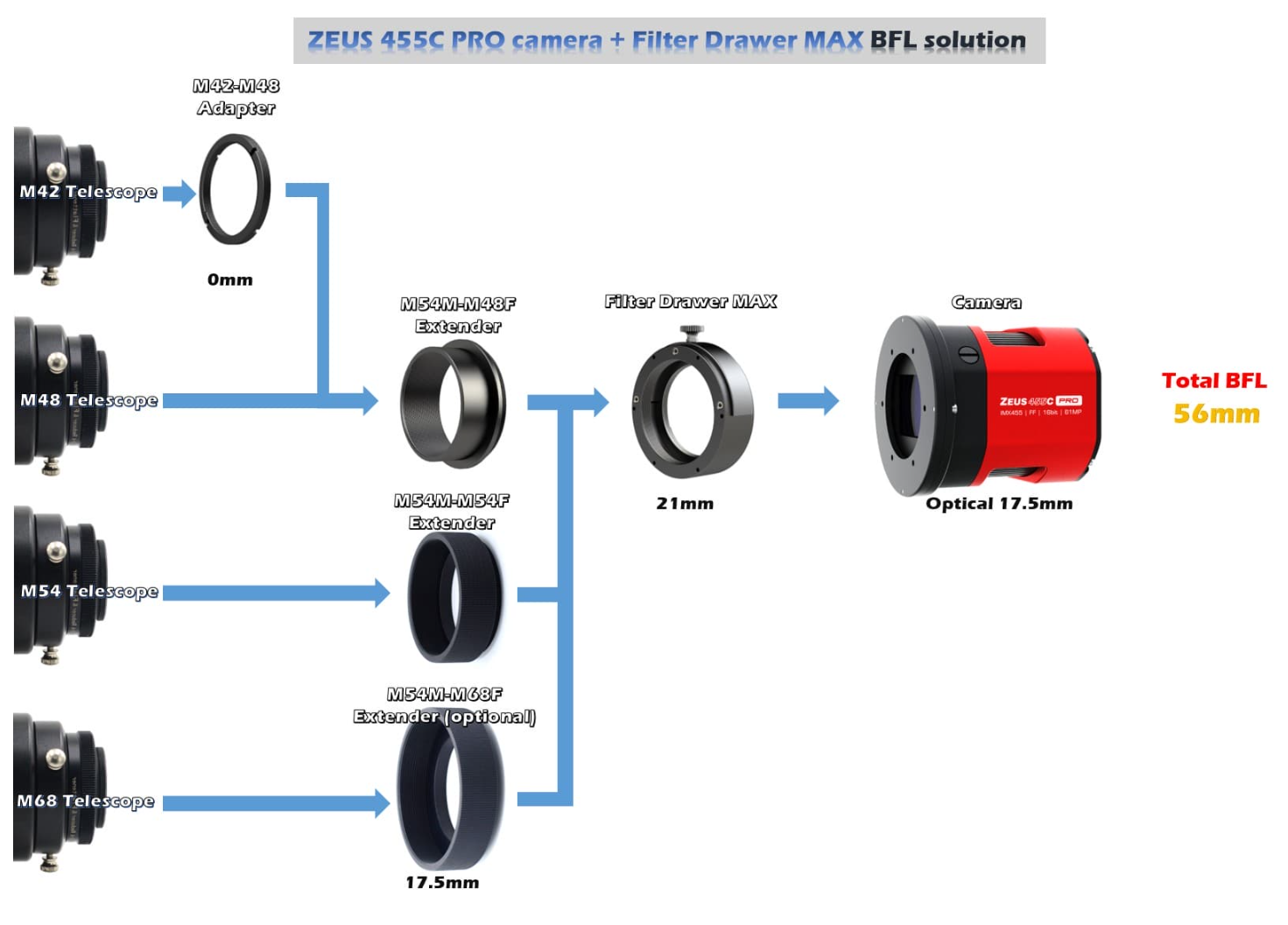

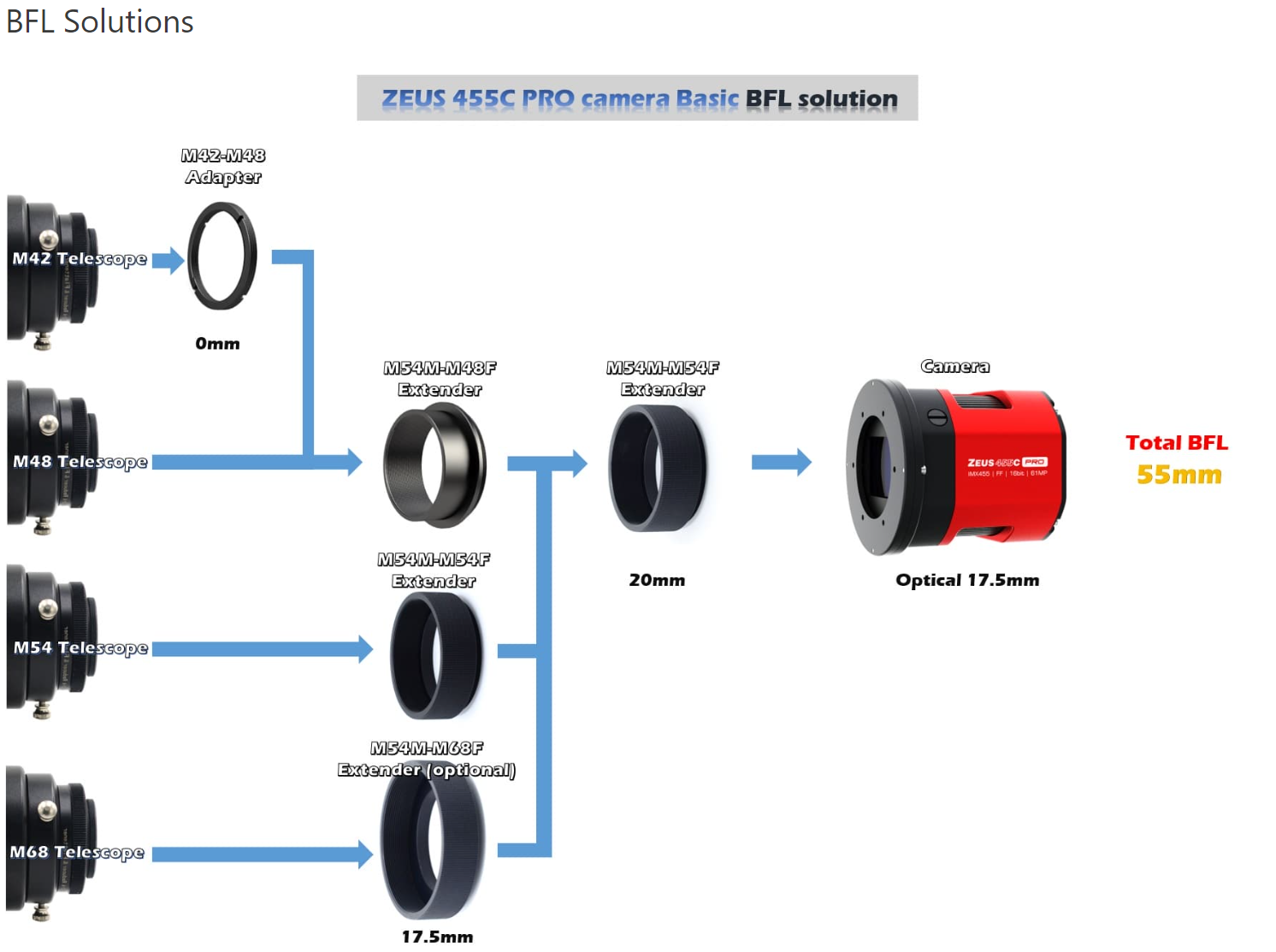

BFL Solutions

Notice: Some BFL solution is 56mm (Compensate light path differences which caused by filters)

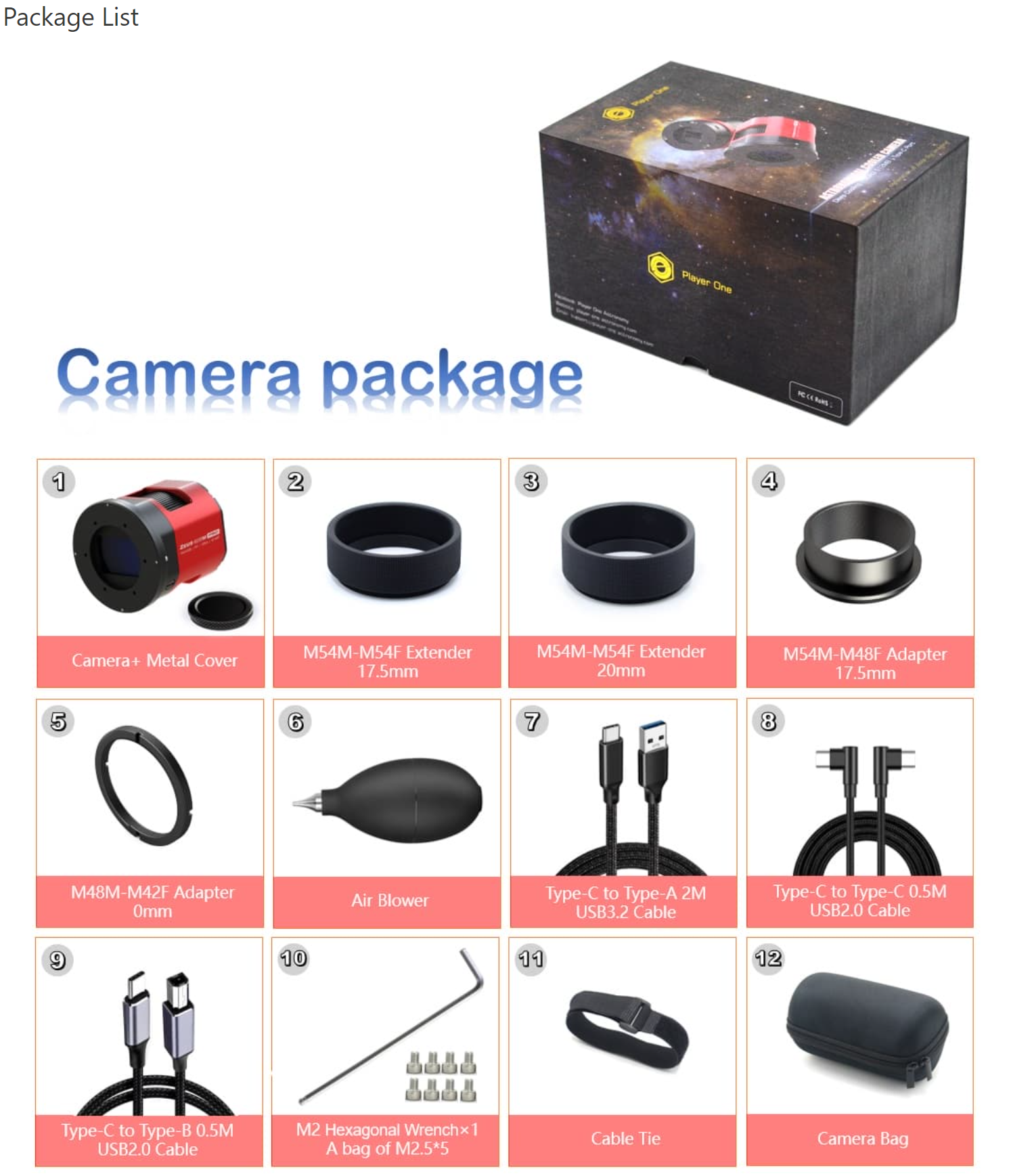

Package List
