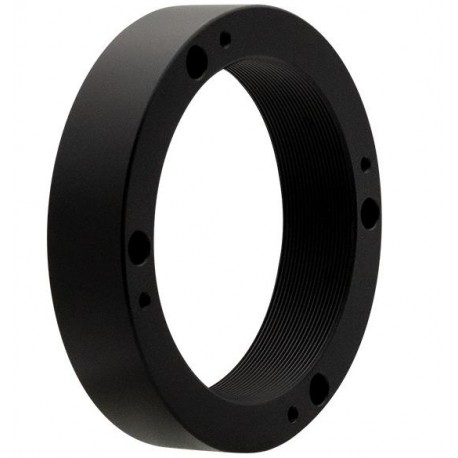

Adaptateur D70-M54F

Adaptateur D70-M54F

Description

L'adaptateur ZWO D70-M54F est un accessoire dédié aux configurations d'imagerie utilisant le diviseur optique OAG-L. Il est indispensable lorsque l'OAG-L est utilisé sans roue à filtres électronique EFW et permet d'obtenir le tirage mécanique de 55 mm nécessaire au bon fonctionnement de nombreux correcteurs et systèmes optiques.

Dans une configuration standard, le trajet optique est composé du télescope, de l'adaptateur de tilt ZWO, du diviseur optique OAG-L, de l'adaptateur D70-M54F puis de la caméra ZWO refroidie au format plein format ou APS-C.

Sa conception mécanique robuste limite les risques de flexion et de déformation afin de préserver l'alignement optique de l'ensemble du système. Cette rigidité est particulièrement importante lors de l'utilisation de caméras refroidies et de trains d'imagerie lourds.

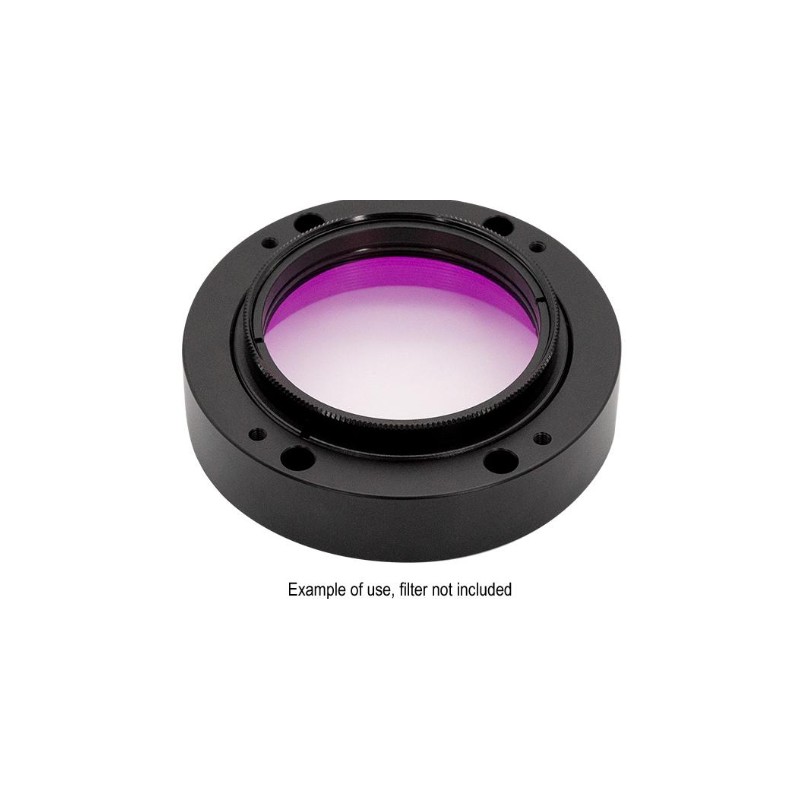

L'adaptateur est livré avec un adaptateur supplémentaire permettant l'utilisation de filtres montés au format 2 pouces.

Pour les caméras plein format et APS-C, l'obtention d'un tirage de 55 mm nécessite l'utilisation d'un adaptateur de tilt de 5 mm ainsi que d'un diviseur optique OAG-L de 17,5 mm.

Pour les caméras plein format 24 × 36, les capteurs de 1 pouce et les capteurs de plus petit format, l'obtention d'un tirage de 55 mm nécessite l'utilisation d'un adaptateur de tilt de 5 mm, d'un OAG-L de 17,5 mm ainsi que d'un correcteur de tilt T2 de 11 mm.

L'adaptateur D70-M54F constitue ainsi une solution spécialement développée pour les utilisateurs souhaitant exploiter pleinement les capacités du diviseur optique OAG-L dans une configuration d'imagerie performante et mécaniquement stable.

Caractéristiques techniques

• Fabricant : ZWO
• Modèle : D70-M54F
• Type : adaptateur mécanique pour astrophotographie
• Compatibilité principale : OAG-L ZWO
• Utilisation sans roue à filtres EFW
• Permet l'obtention d'un tirage mécanique de 55 mm
• Compatible avec les caméras ZWO refroidies plein format
• Compatible avec les caméras ZWO refroidies APS-C
• Compatible avec les capteurs de 1 pouce
• Compatible avec les capteurs de plus petit format
• Conception mécanique rigide
• Aucune flexion mécanique annoncée
• Aucune déformation mécanique annoncée
• Adaptateur pour filtres 2 pouces inclus
• Compatible avec un adaptateur de tilt ZWO de 5 mm
• Compatible avec un OAG-L de 17,5 mm
• Compatible avec un correcteur de tilt T2 de 11 mm
• Conçu pour les chaînes d'imagerie astronomique
• Optimisé pour maintenir l'alignement mécanique du train optique
