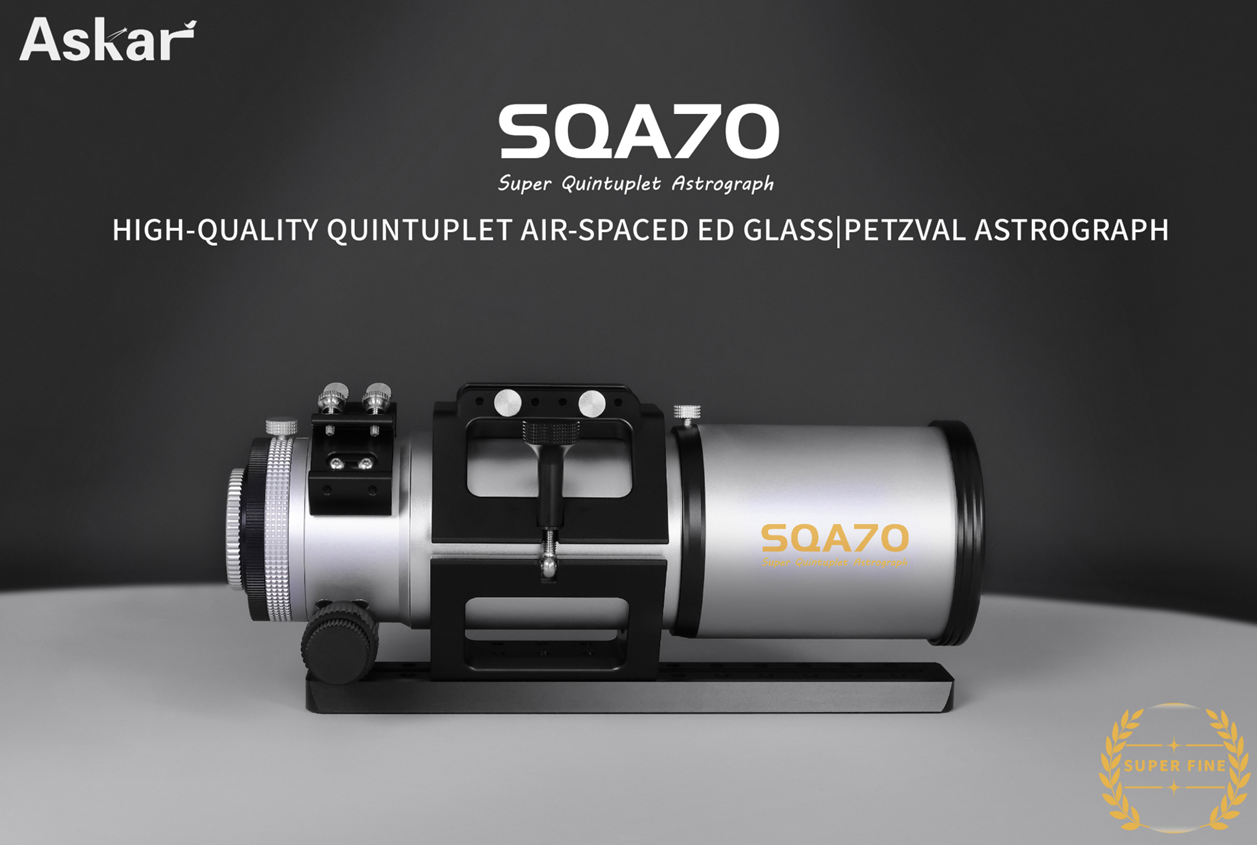

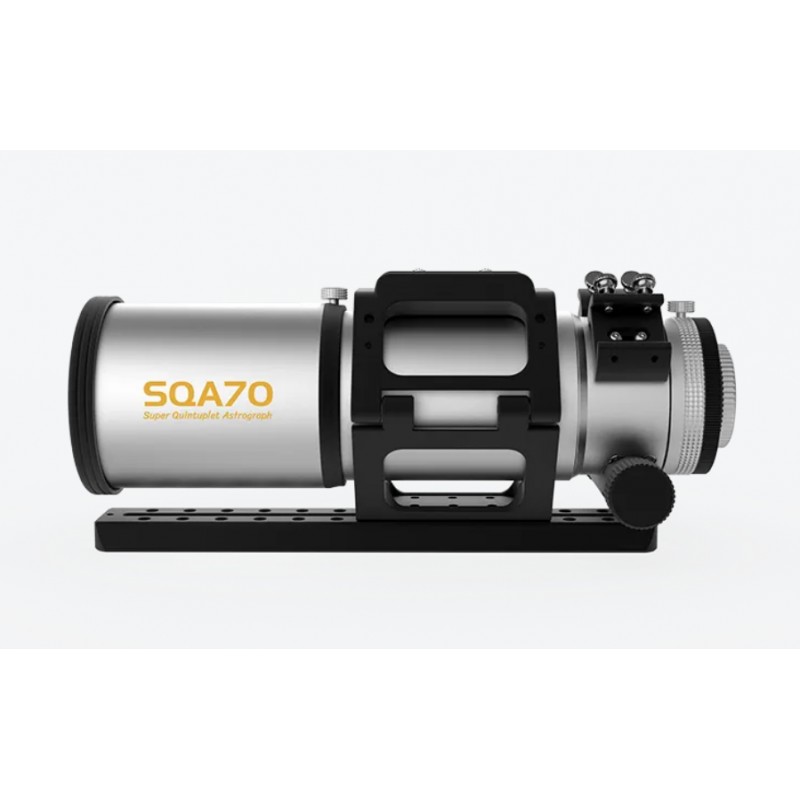

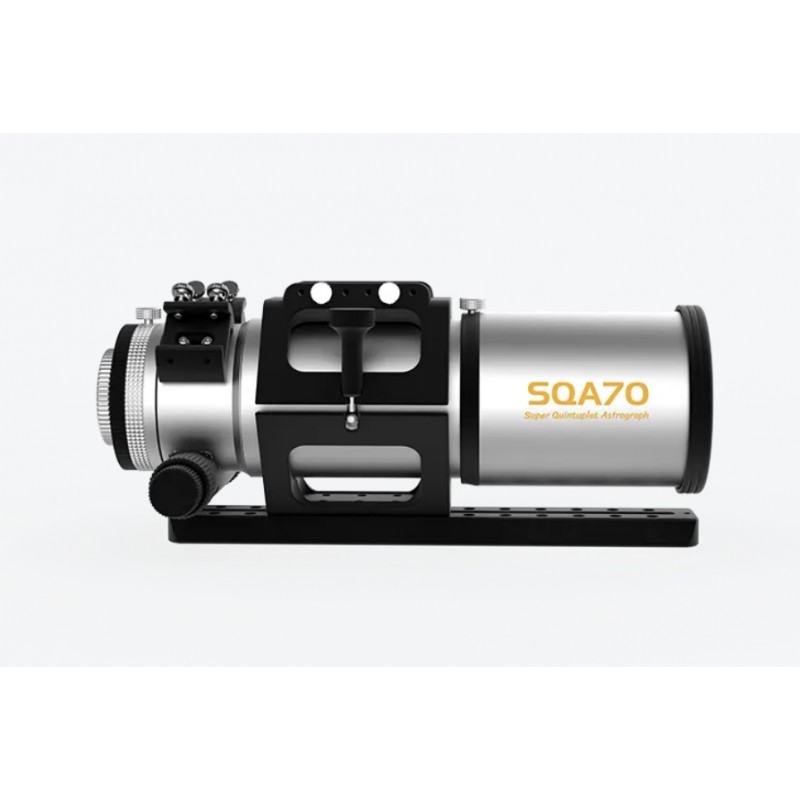

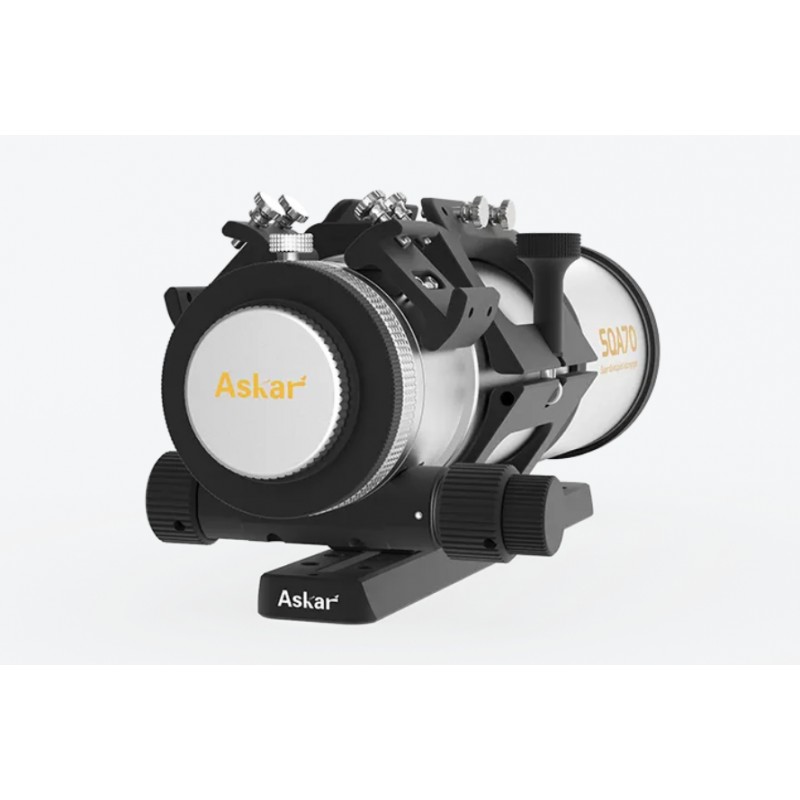

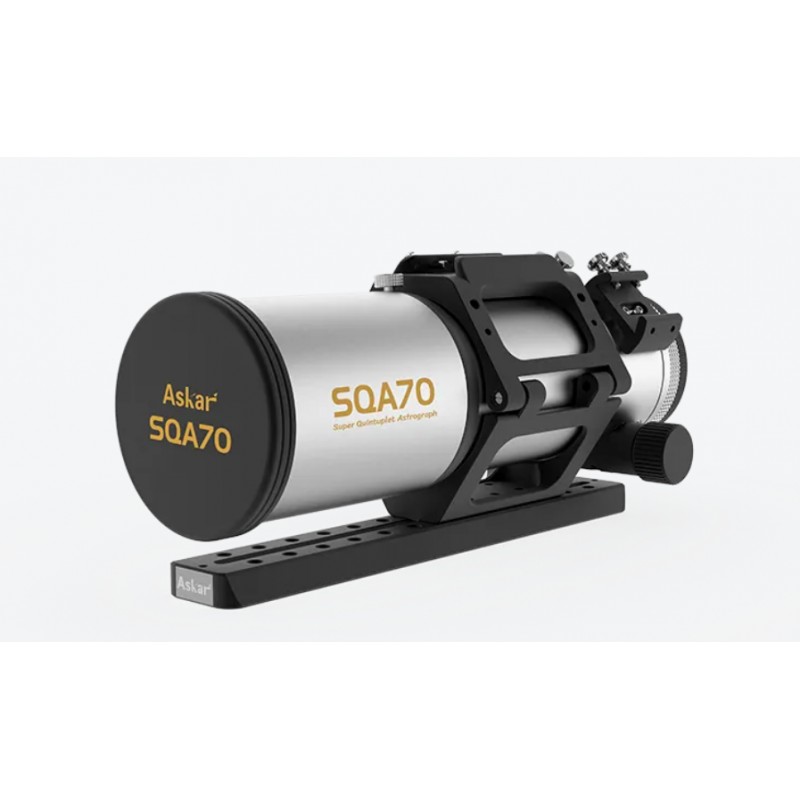

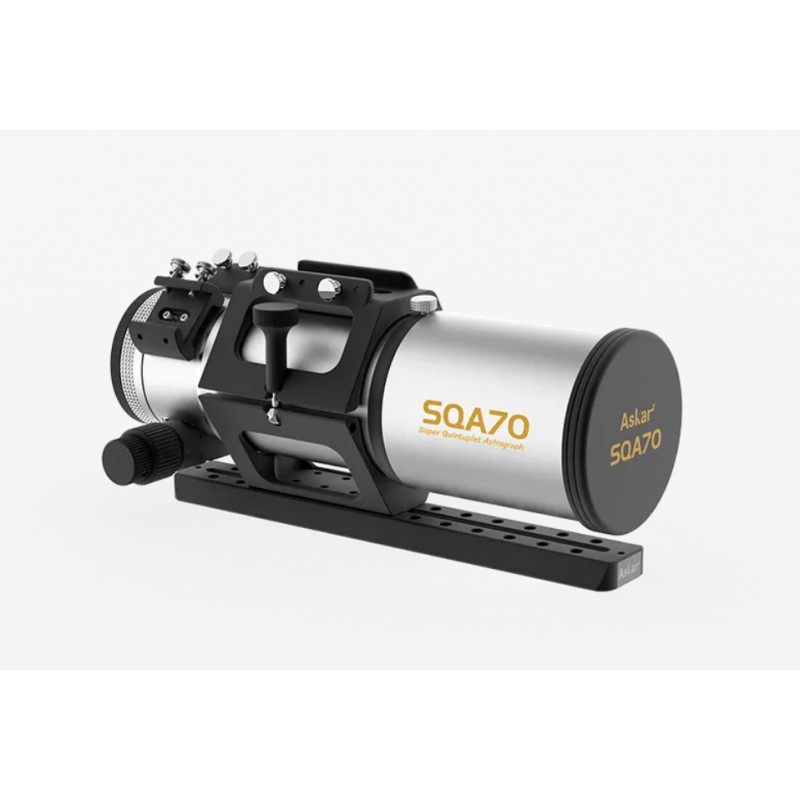

ASKAR REFRACTEUR SQA70 PETZVAL

ASKAR REFRACTEUR SQA70 PETZVAL

Astrographe Petzval quintuplet de haute qualité, lentilles ED espacées air.

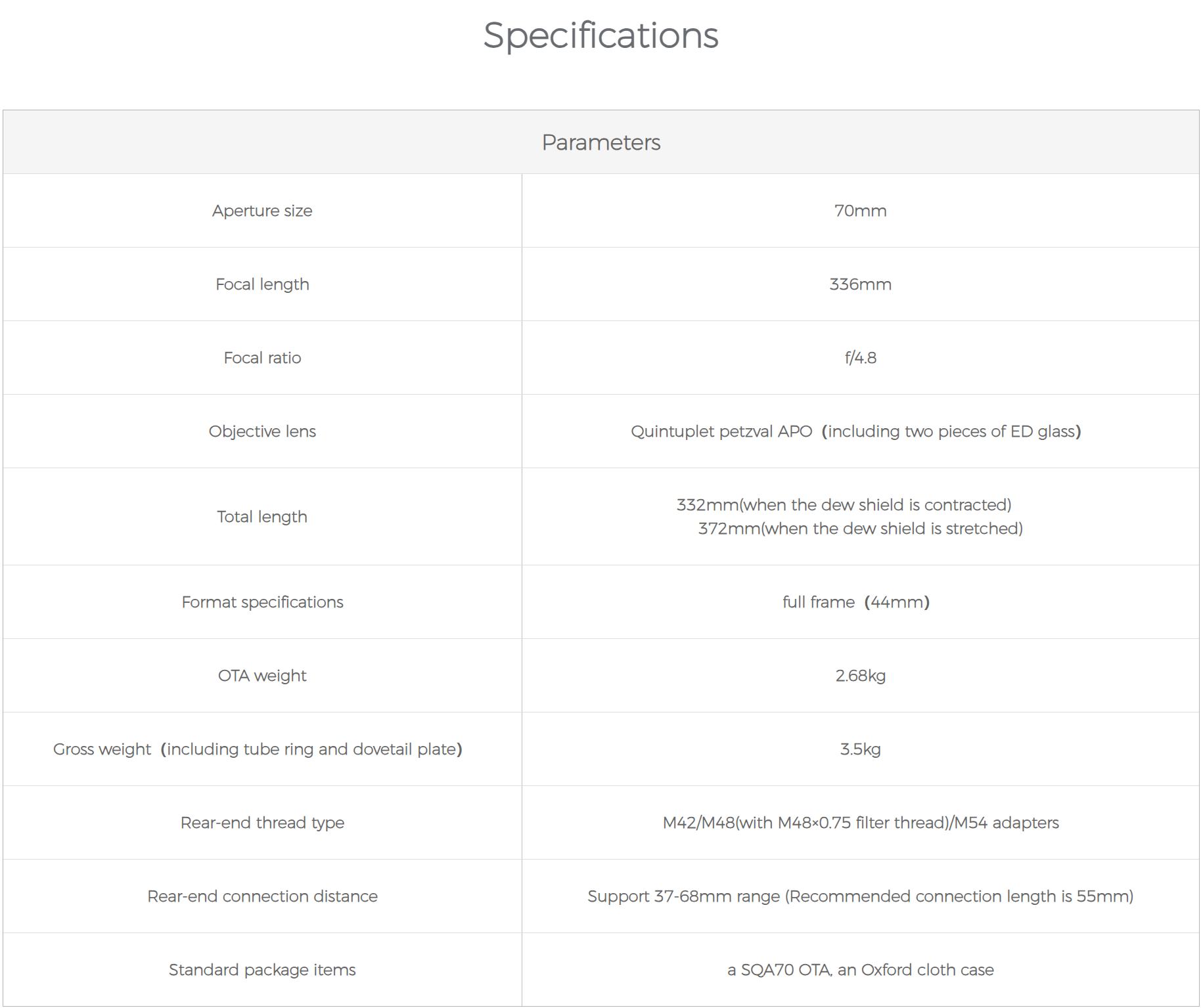

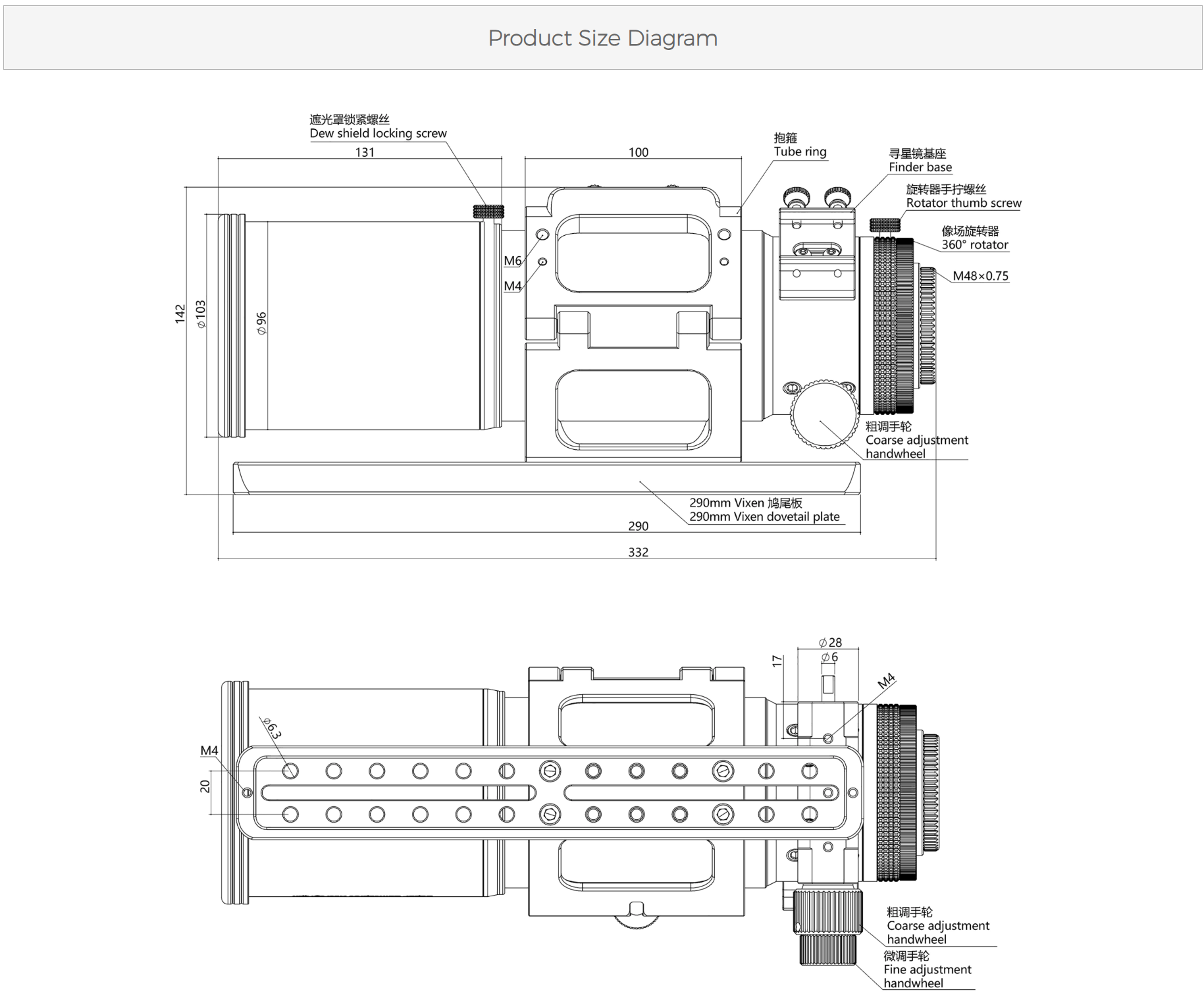

Caractéristiques techniques

• Conception optique quintuplet à lentilles espacées par air incluant 2 éléments en verre ED
• Diamètre : 70 mm
• Focale : 336 mm
• Ratio natif : f/4.8
• Cercle image pris en charge : 44 mm plein format
• Star point central avec rayon RMS < 1,84 µm
• Star point dans les coins < 2,4 µm
• Illumination relative : > 90 % sur cercle image 44 mm
• Conception Petzval auto-corrigée ne nécessitant pas de correcteur supplémentaire
• Distance de connexion entre 37 mm et 68 mm
• Pare-buée rétractable
• Colliers de tube intégrés avec poignée multifonction porte-accessoires
• 4 filetages M4 et M6 de chaque côté du collier pour installations accessoires
• Possibilité de montage d'un second tube optique
• Deux bases pour chercheur sur les côtés du porte-oculaire
• Platine en queue d’aronde standard
• Porte-oculaire rigide à crémaillère double vitesse 2,5’’
• Course de mise au point : 32 mm avec échelles gravées haute précision
• Corps du focuser usiné CNC avec traitement interne anti-reflet et peinture mate
• Rotateur 360° à l’arrière du focuser avec vis de blocage profilée
• Adaptateurs arrière dentés et rainurés aux formats M54, M48, M42
• Compatible caméras refroidies, hybrides ou reflex
• Conception mécanique CNC anodisée avec haute finition de surface
• Poignée 85 mm optionnelle
• Rehausse métallique 20 mm optionnelle
• Courbe MTF montrant >0,9 à 10 LP/mm
• Diagramme de spots montrant un star point <1,84 µm centre et <2,4 µm coin
• Courbes d’aberration chromatique longitudinale très faibles montrant un excellent contrôle chromatique

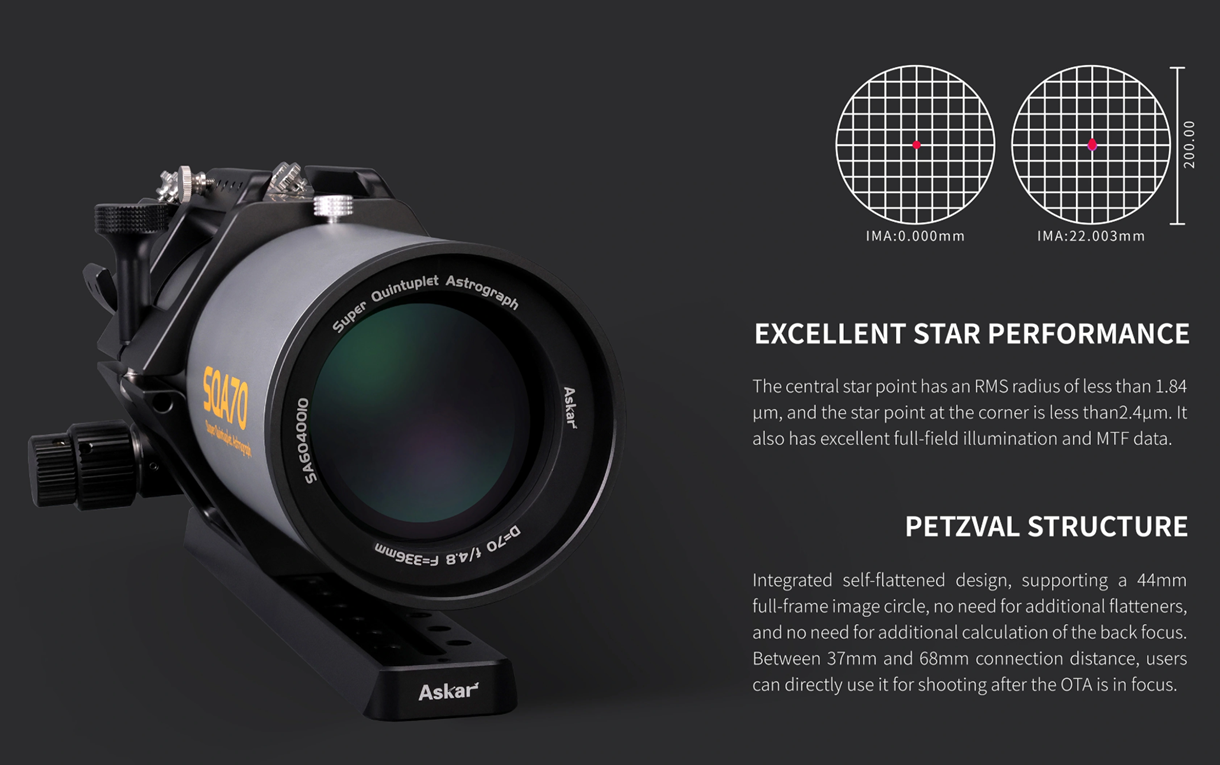

EXCELLENTE QUALITÉ

Le star point central présente un rayon RMS inférieur à 1,84 micromètre, et le star point dans les coins est inférieur à 2,4 micromètres.

Il offre également une excellente illumination sur tout le champ ainsi que de très bonnes données MTF.

STRUCTURE PETZVAL

Conception intégrée auto corrigée, prenant en charge un cercle d’image plein format de 44 millimètres, sans nécessiter de correcteur additionnel ni de calcul supplémentaire du backfocus.
Avec une distance de connexion comprise entre 37 et 68 millimètres, l’utilisateur peut l’utiliser directement pour la prise de vue une fois l’OTA mis au point.

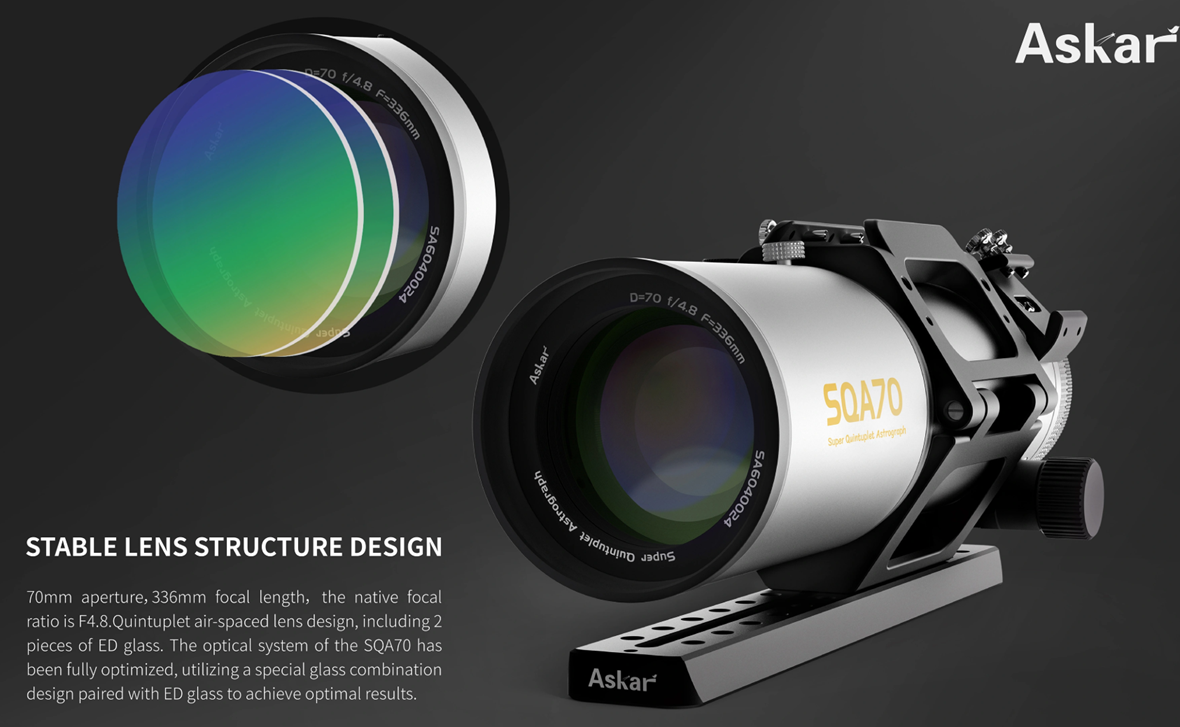

CONCEPTION STABLE DE LA STRUCTURE OPTIQUE

Ouverture de 70 mm, longueur focale de 336 mm, avec un rapport focal natif de F4.8.
Conception optique quintuplet avec lentilles espacées par air, incluant 2 éléments en verre ED.
Le système optique du SQA70 a été entièrement optimisé, utilisant une combinaison spéciale de verres associée au verre ED afin d’obtenir des performances optimales.

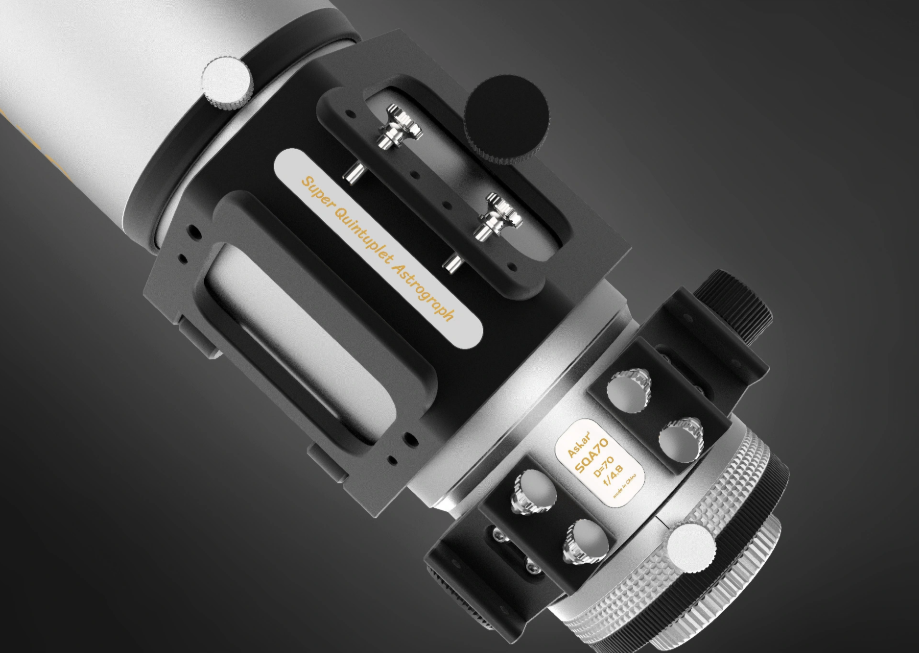

COLLIER DE TUBE INTÉGRÉ

Paire intégrée de colliers de tube avec une conception évidée au centre afin de réduire le poids total. De grandes vis moletées permettent d’ouvrir et fermer le collier sans outil supplémentaire.
Il y a 4 filetages M4 et M6 de chaque côté du collier, pratiques pour installer une base ou une queue d’aronde et connecter différents accessoires. Il est même possible d’installer un second tube pour la prise de vue.
La poignée située au sommet du collier comporte une rainure avec une base multifonction pour chercheur, permettant l’installation d’accessoires astronomiques.

BASES POUR CHERCHEUR

De chaque côté du porte-oculaire se trouvent 2 bases pour chercheur, éliminant la nécessité de démontage lors du changement de position du chercheur tout en offrant des points de fixation supplémentaires pour d’autres accessoires astronomiques.

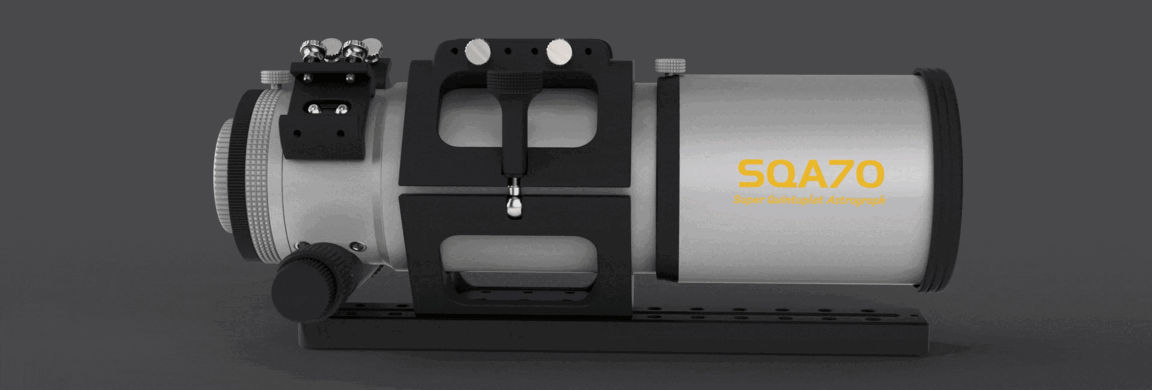

PARE-BUÉE RÉTRACTABLE

Le pare-buée adopte une conception rétractable pouvant être déployée lors de l’utilisation.
Il protège l’objectif des sources lumineuses externes et internes tout en préservant la lentille elle-même.

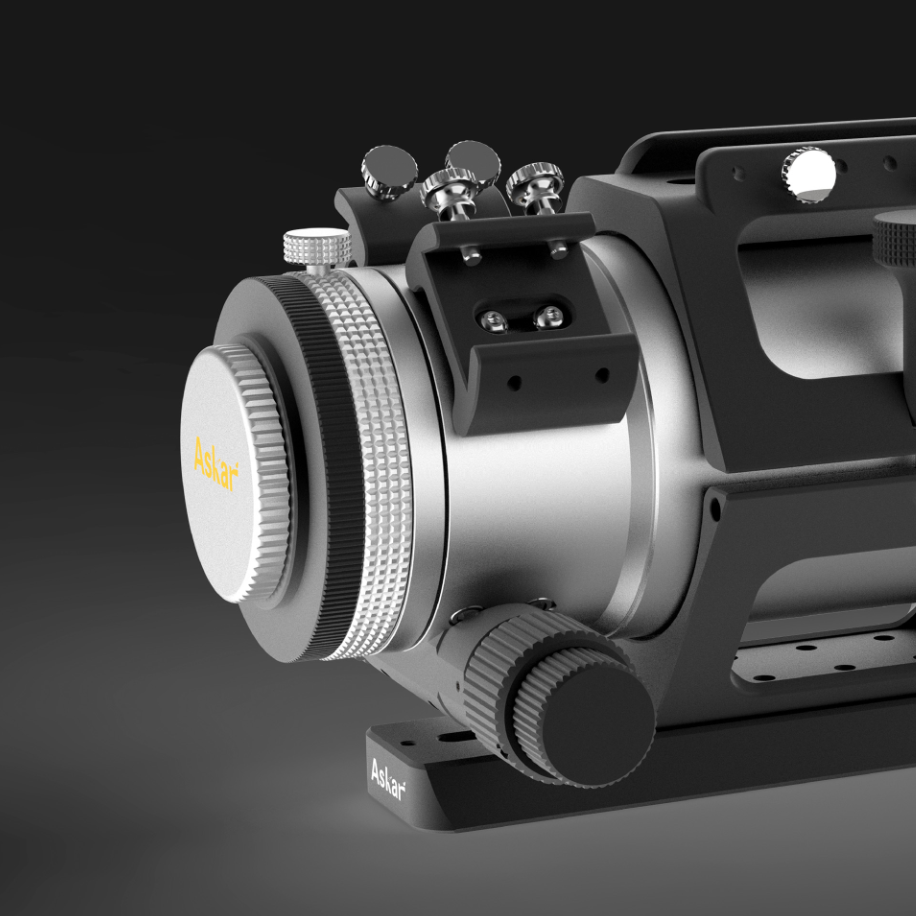

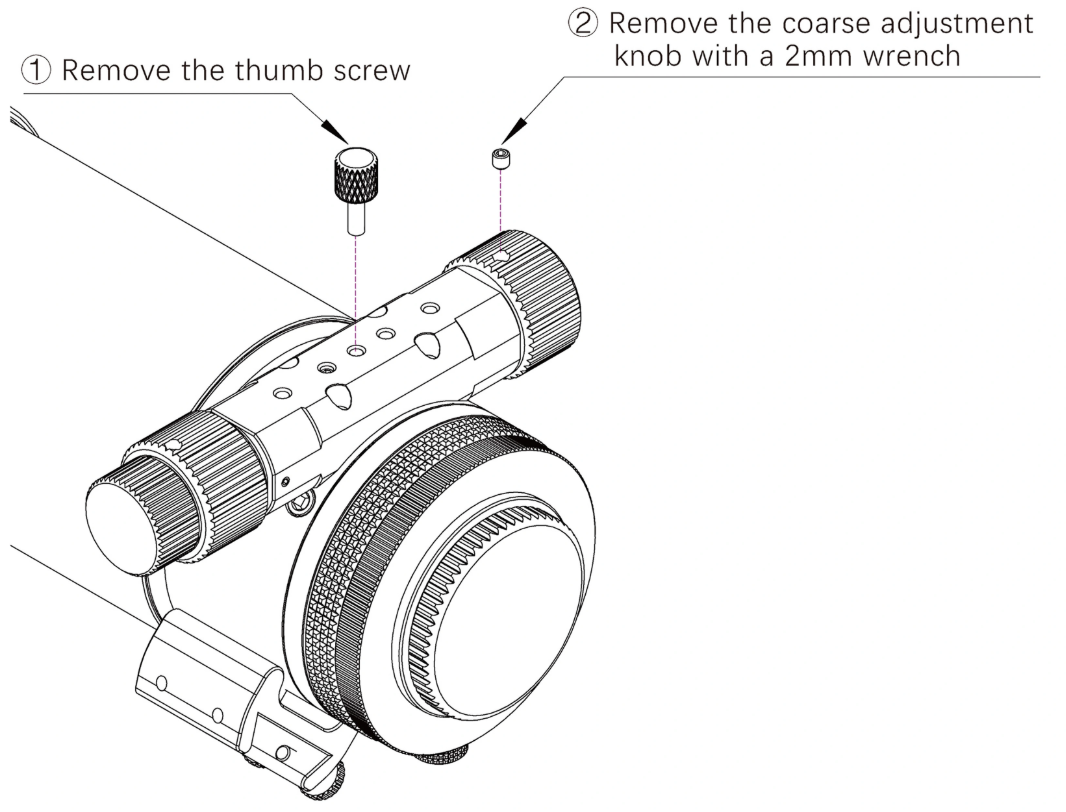

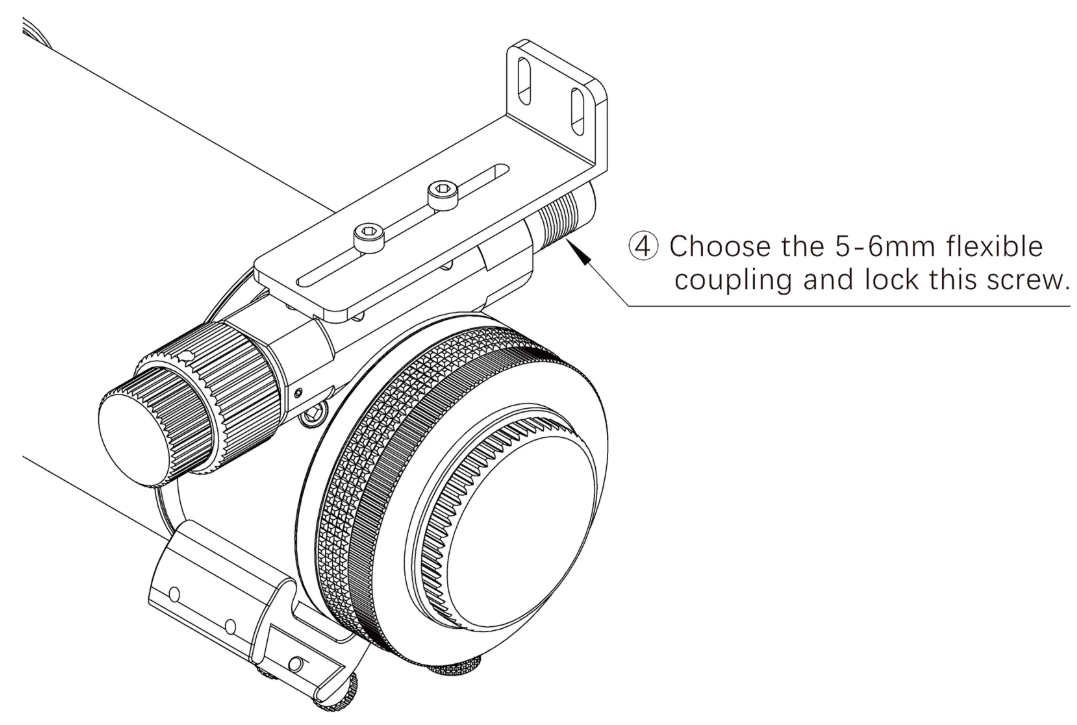

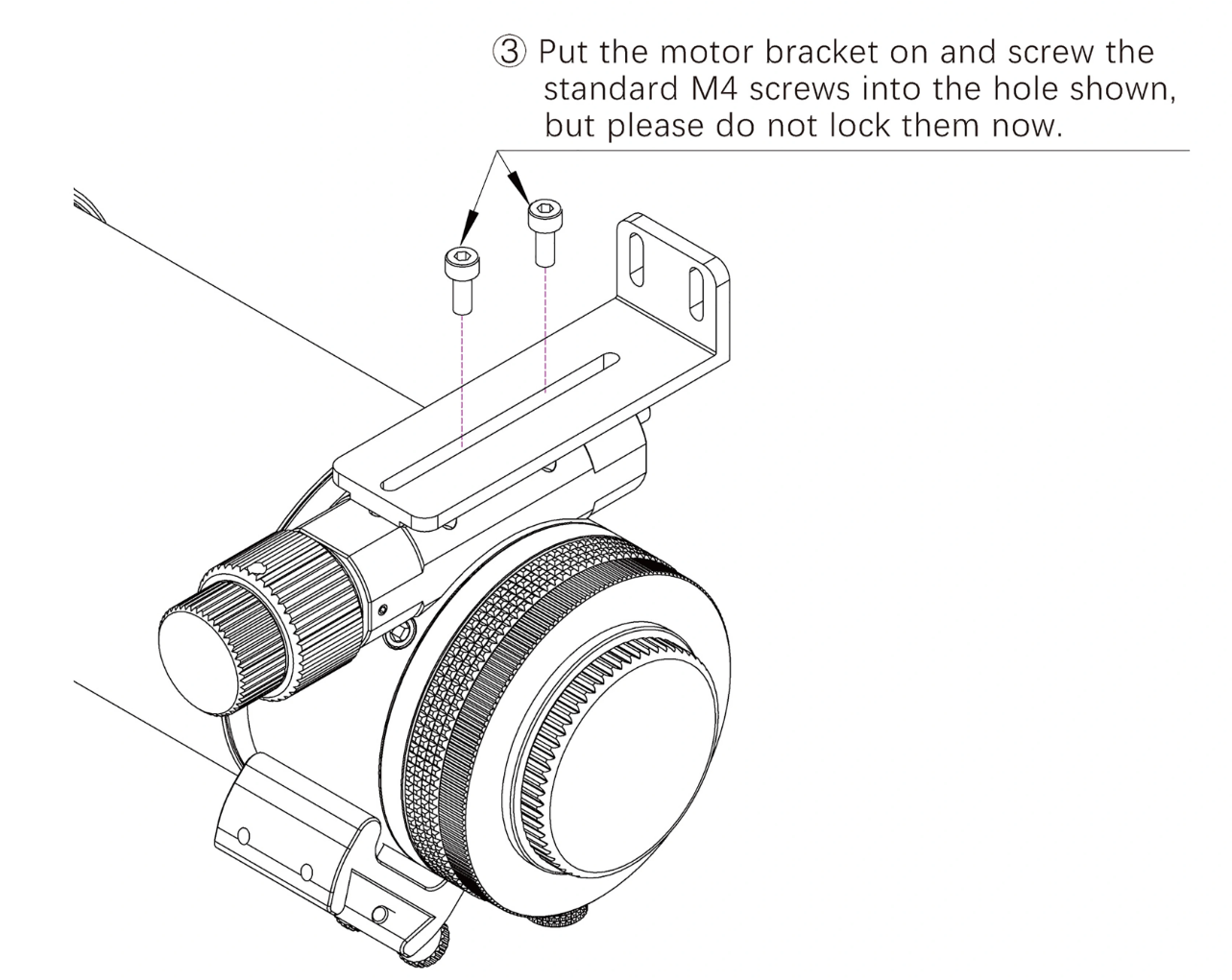

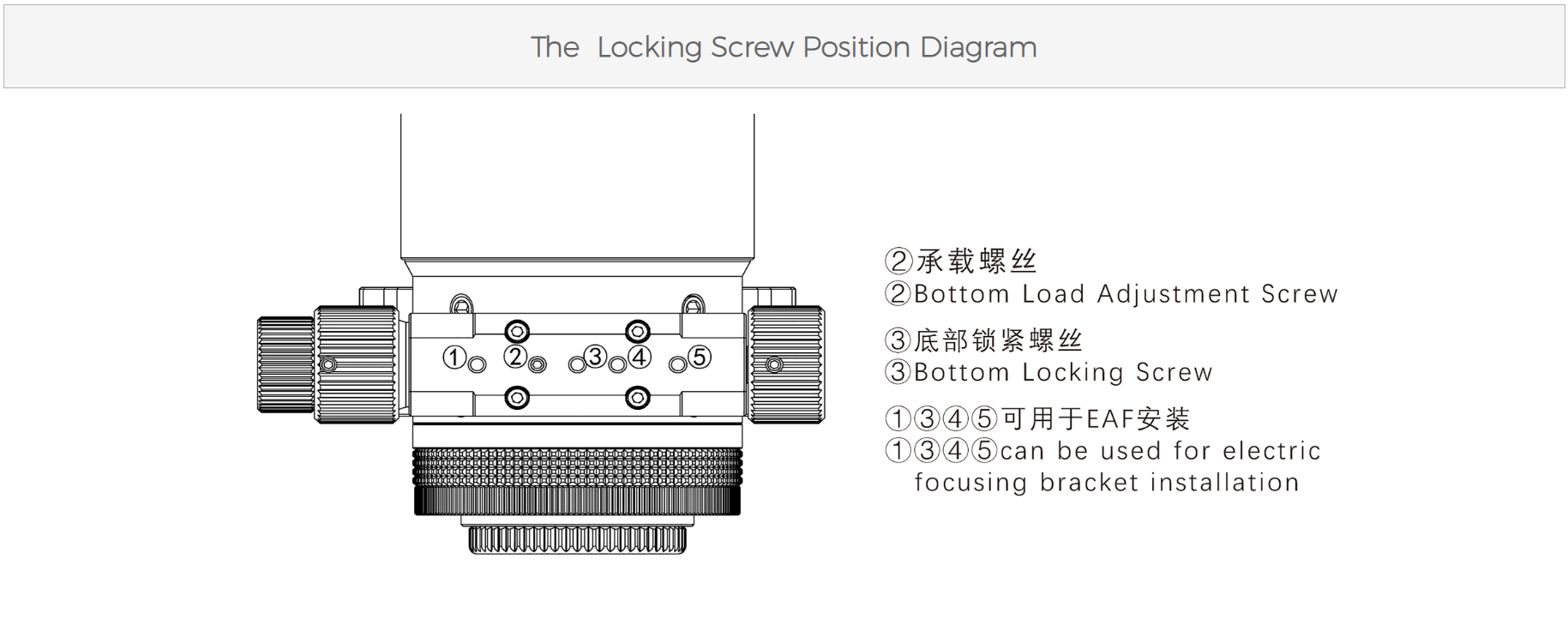

MISE AU POINT À DOUBLE VITESSE

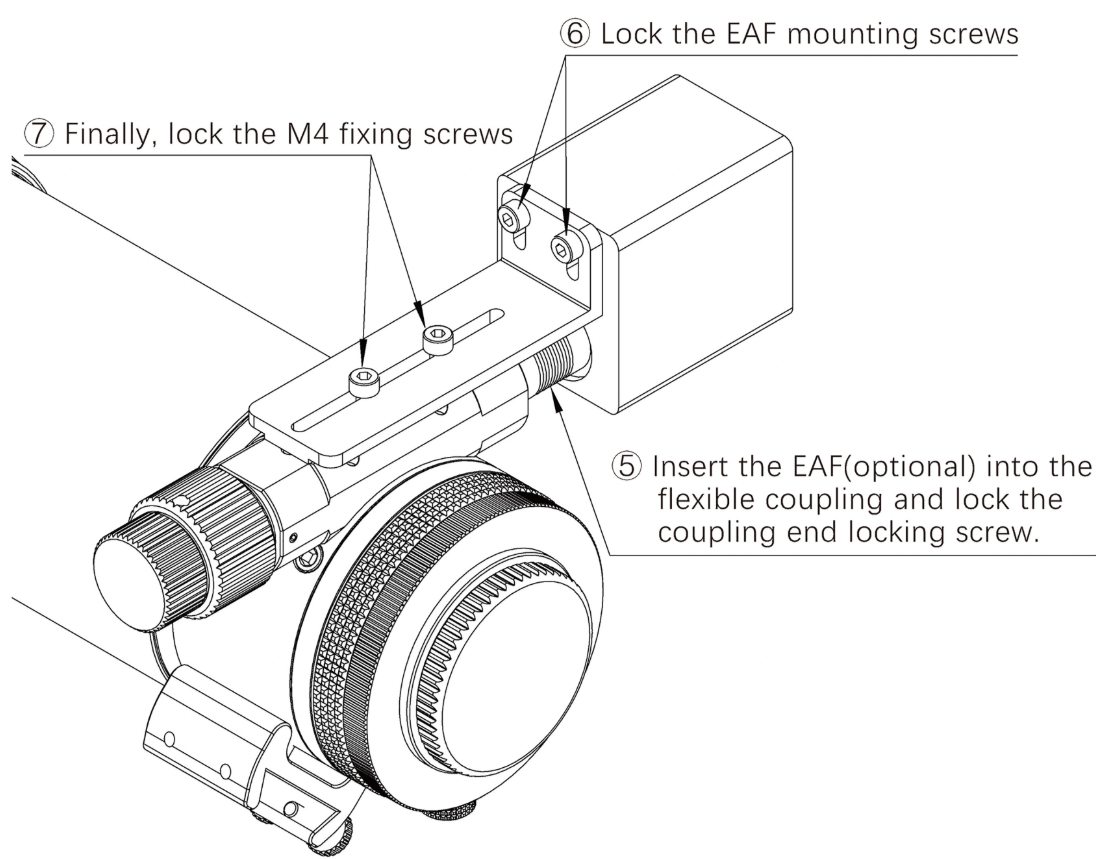

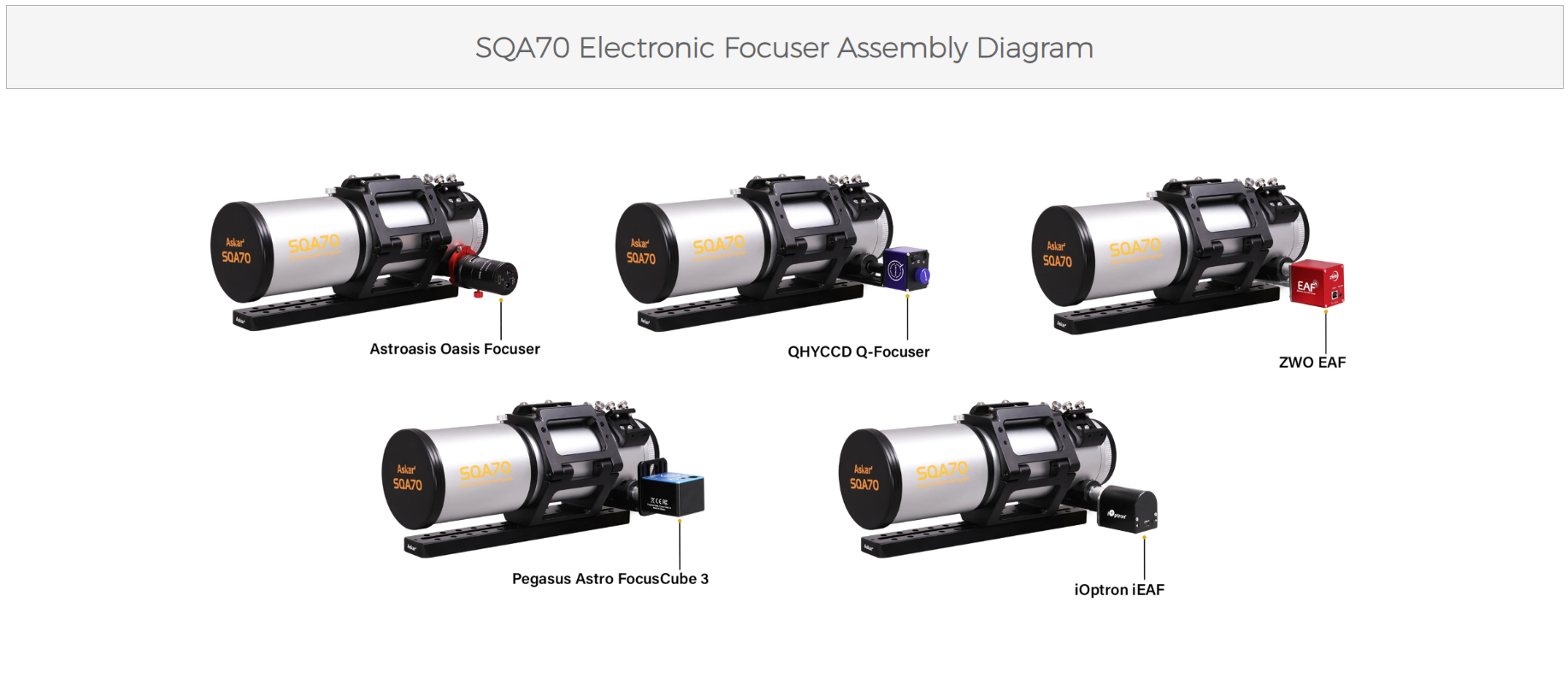

Le système de mise au point à double vitesse avec crémaillère de deux virgule cinq pouces est compatible avec la plupart des moteurs de mise au point présents sur le marché.
La course de mise au point est de trente deux millimètres et le tube du porte oculaire est gravé avec des graduations de haute précision.
L’ensemble du corps du porte oculaire est usiné en CNC avec un traitement interne antireflet et une peinture mate, apportant des mesures supplémentaires pour éliminer la lumière parasite.

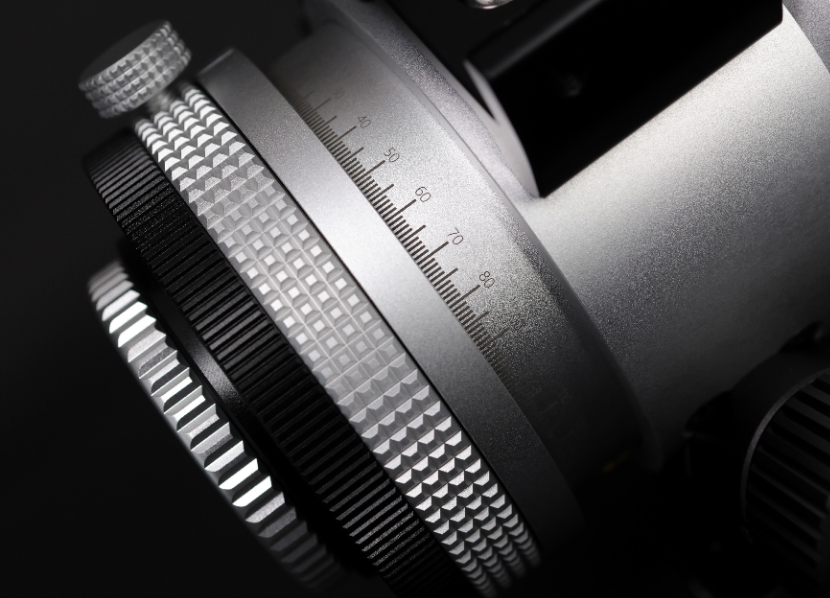

ROTATEUR À TROIS CENT SOIXANTE DEGRÉS

L’arrière du porte oculaire est équipé d’un rotateur de haute précision à trois cent soixante degrés, avec une échelle graduée permettant de régler et mémoriser l’angle de rotation.
Il est également doté d’une vis de blocage profilée assurant un verrouillage facile.

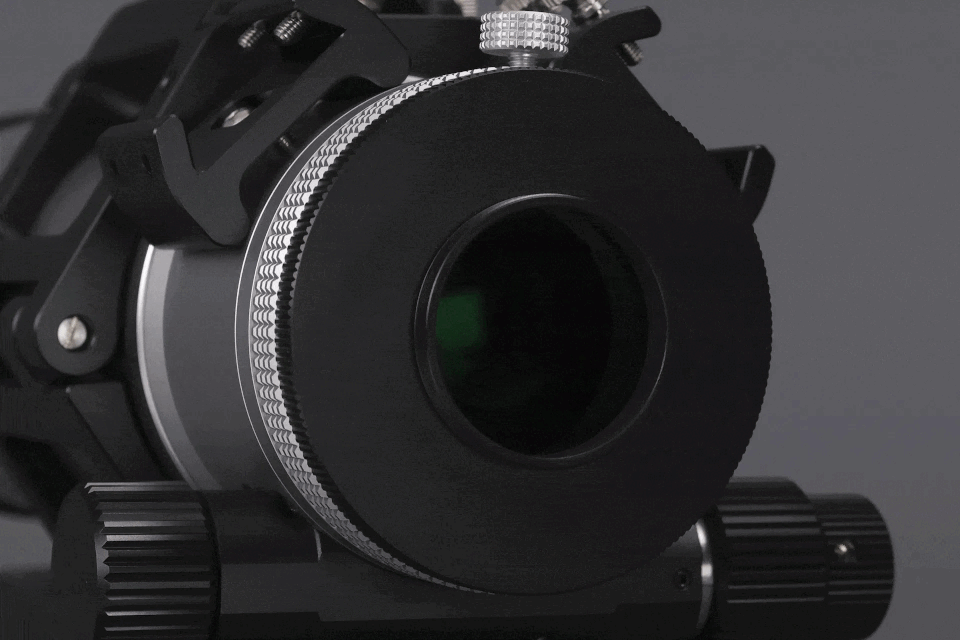

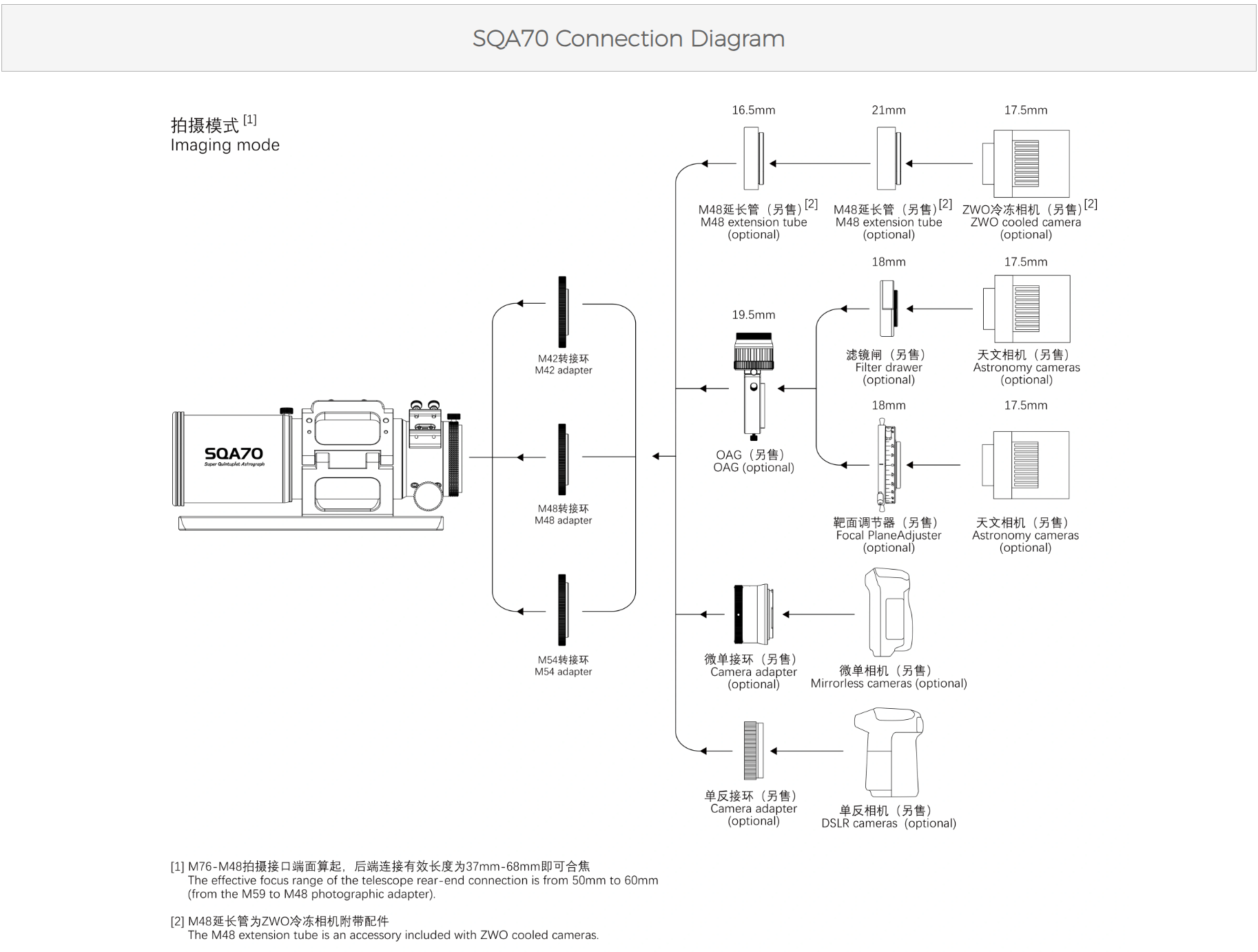

ADAPTATEURS ARRIÈRE

L’arrière du SQA70 est équipé de plusieurs adaptateurs dentés et rainurés pour une rotation manuelle aisée sans glissement.
Les adaptateurs sont disponibles en formats M54, M48 et M42, permettant la connexion de divers accessoires tels que des caméras refroidies.

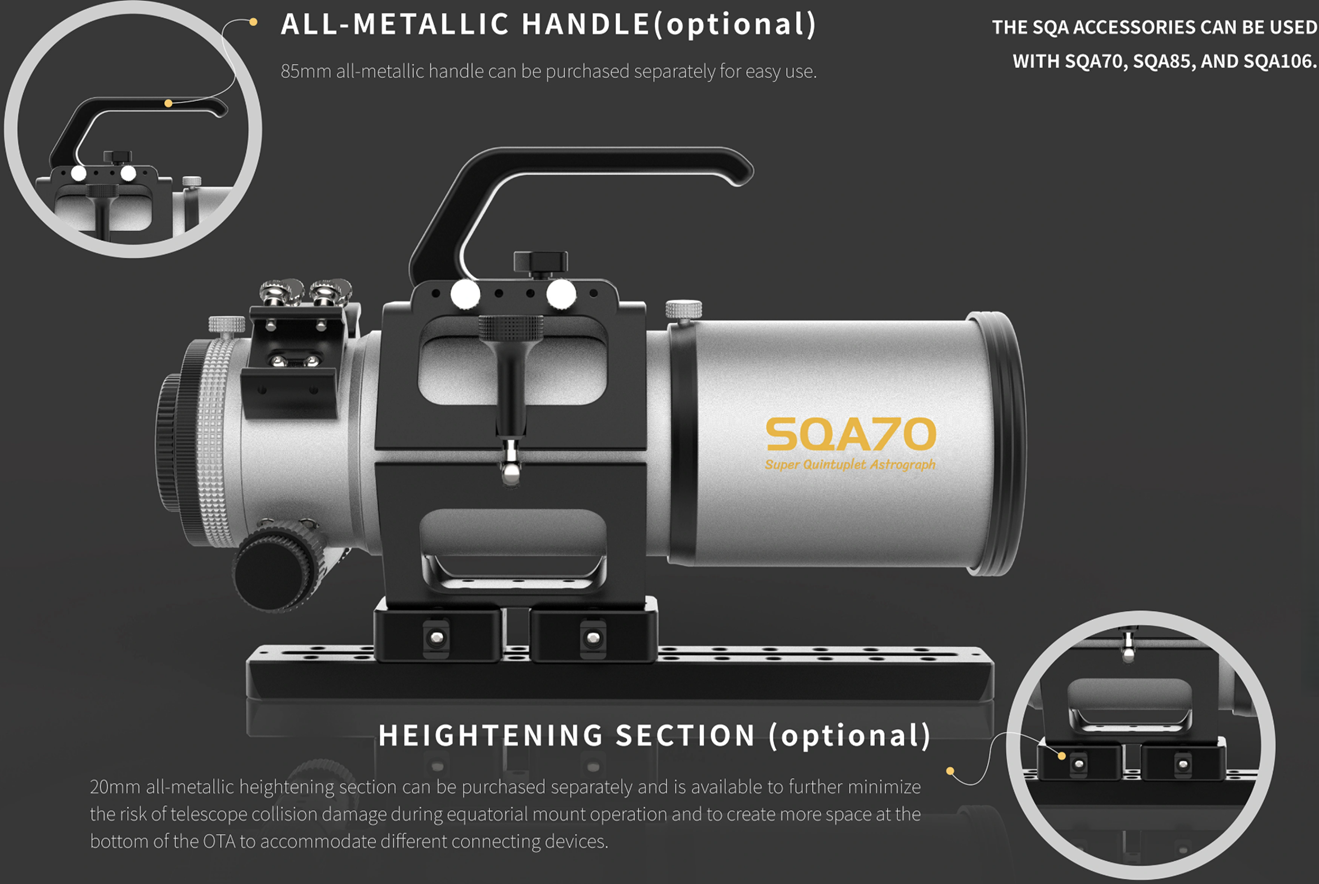

POIGNÉE TOUT MÉTAL (OPTIONNELLE)

Une poignée tout métal de 85 mm peut être achetée séparément pour une utilisation pratique.

SECTION DE REHAUSSE (OPTIONNELLE)

Une section de rehausse tout métal de 20 mm peut être achetée séparément. Elle permet de réduire davantage le risque de collision du télescope lors de l’utilisation sur une monture équatoriale et crée plus d’espace sous l’OTA pour accueillir différents dispositifs de connexion.

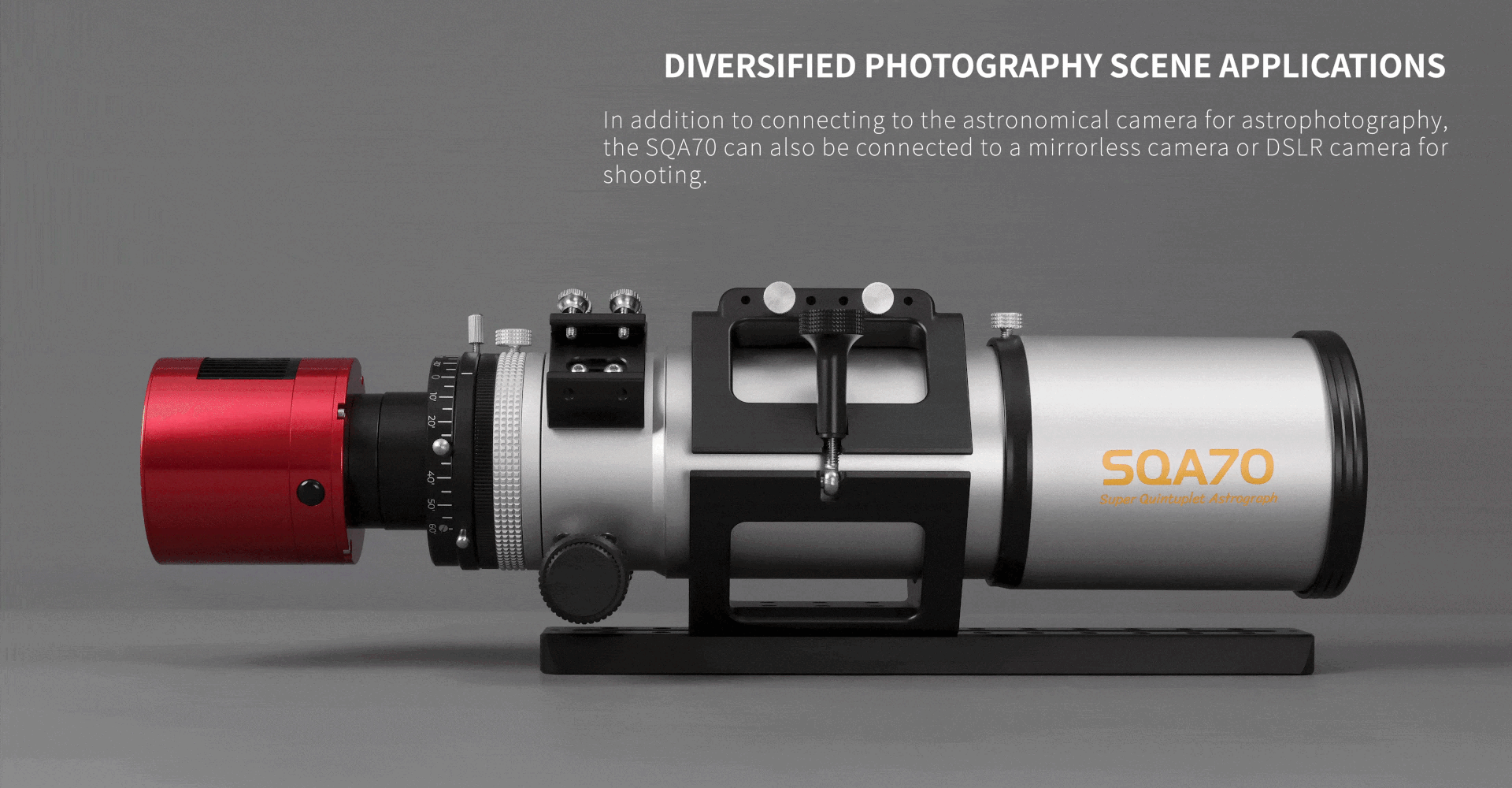

APPLICATIONS PHOTOGRAPHIQUES DIVERSIFIÉES

En plus de pouvoir être relié à une caméra astronomique pour l’astrophotographie, le SQA70 peut également être connecté à un appareil photo hybride ou reflex pour la prise de vue.

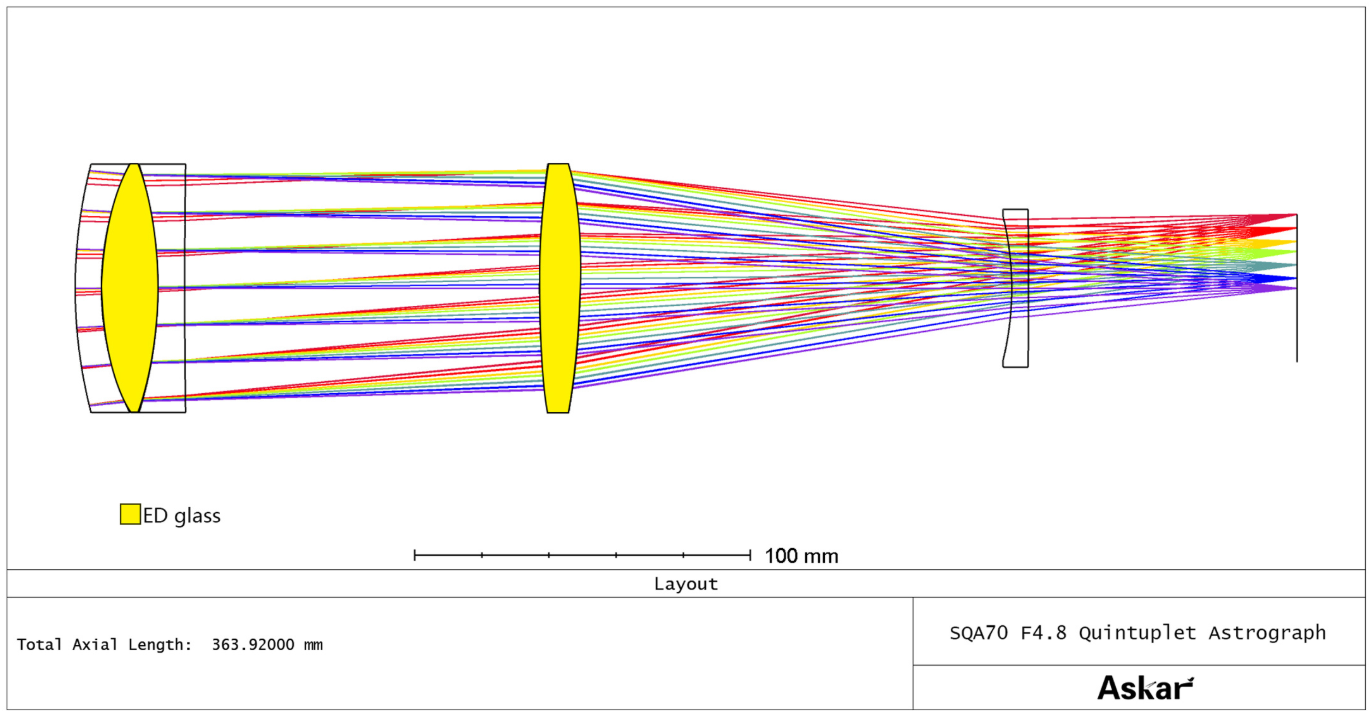

CHEMIN OPTIQUE

Le SQA70 utilise une conception optique quintuplet avec lentilles espacées par air, incluant deux éléments en verre ED.

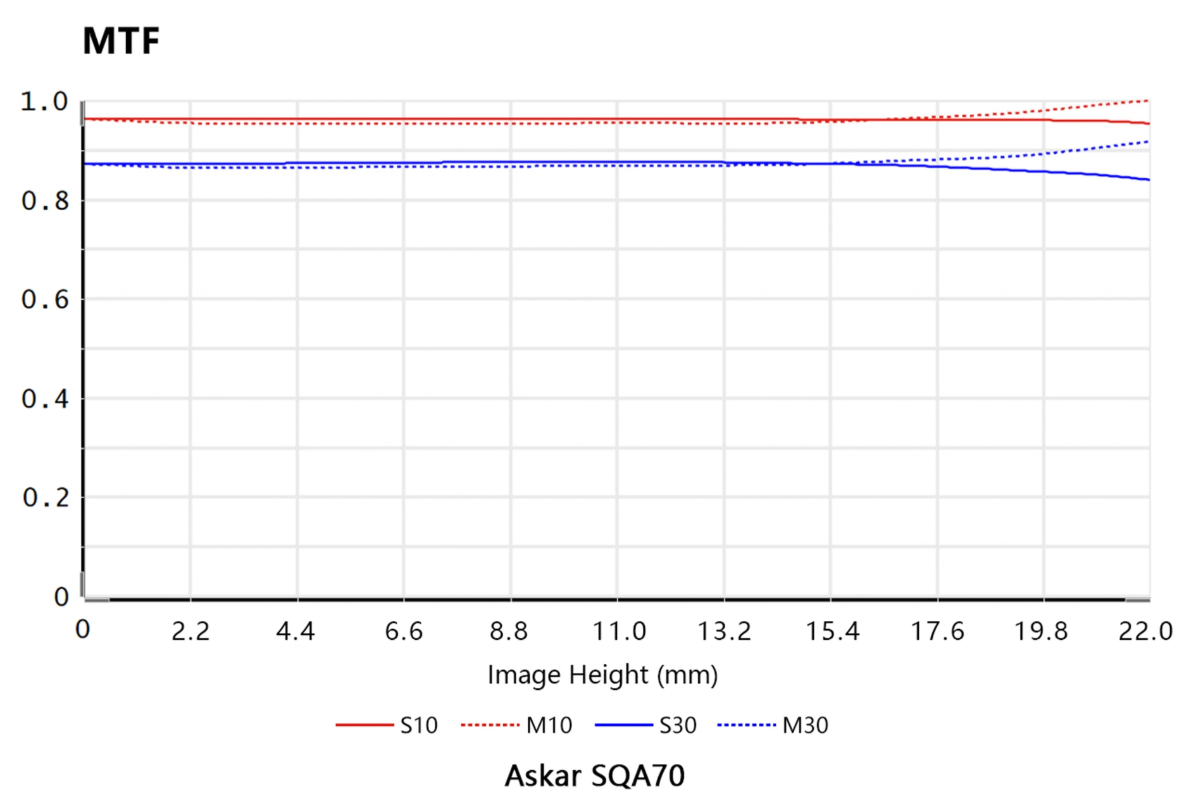

GRAPHIQUE MTF

La fonction de transfert de modulation est une mesure quantitative de la clarté d’une image optique, incluant la résolution et le contraste.
L’axe vertical représente la valeur MTF et l’axe horizontal la distance entre le centre et le bord de l’image.

Dans les deux courbes correspondant aux basses et hautes fréquences, même au bord du cercle image de quarante quatre millimètres, l’écart entre les lignes sagittales et méridionales du SQA soixante dix reste très faible.
À basse fréquence de dix LP par millimètre, la valeur est supérieure à zéro virgule neuf, démontrant la grande résolution et la netteté du SQA soixante dix.

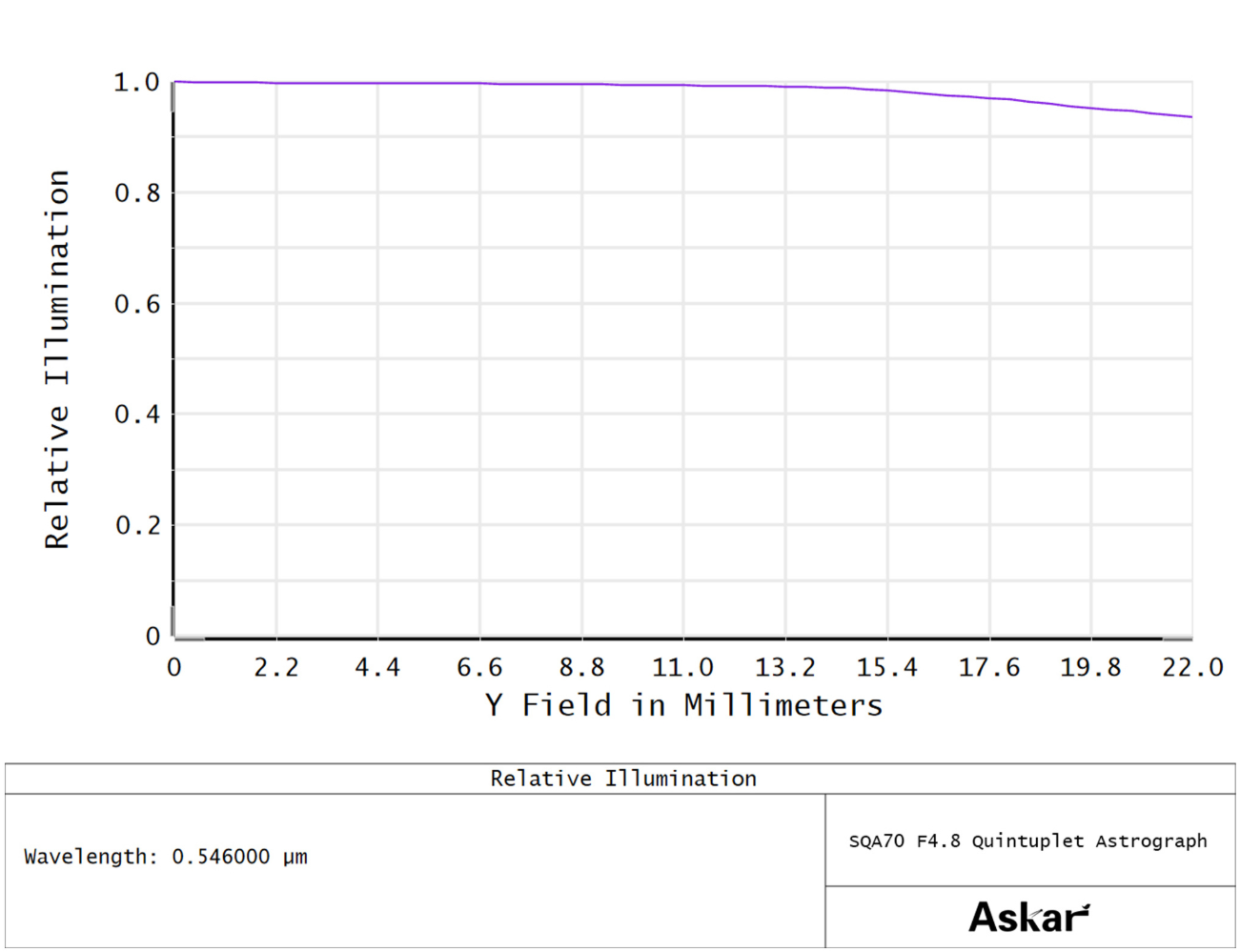

ILLUMINATION RELATIVE

L’illumination relative représente l’effet combiné de la perte de lumière et de l’atténuation dans les coins de l’image. La courbe RI illustre la variation d’éclairement en pourcentage sur toute la surface du capteur. Des variations d’illumination peuvent affecter l’image.
L’axe vertical représente les différents pourcentages d’éclairement, tandis que l’axe horizontal indique la distance entre le centre et le bord du cadre.
Le SQA70 garantit une illumination élevée de plus de 90% à un cercle d’image de 44 mm, réduisant ainsi le vignettage.

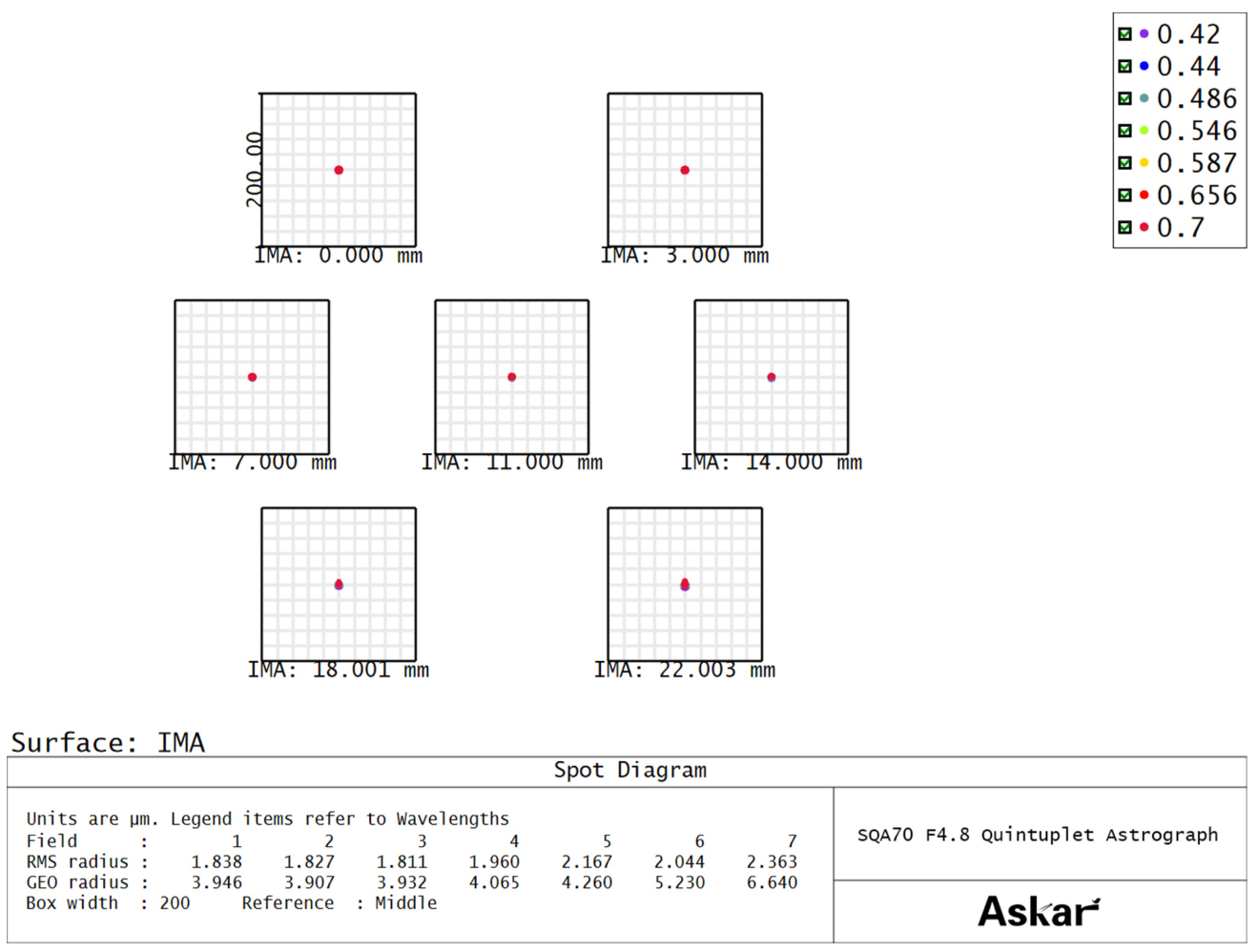

DIAGRAMME DE SPOTS

La qualité d’imagerie du système optique peut être évaluée en analysant la répartition des points sur le diagramme de spots.
Le SQA70 présente un point stellaire central avec un rayon RMS inférieur à 1.84 micromètre, et le point stellaire dans les coins est inférieur à 2.4 micromètres, montrant une finesse remarquable des étoiles.

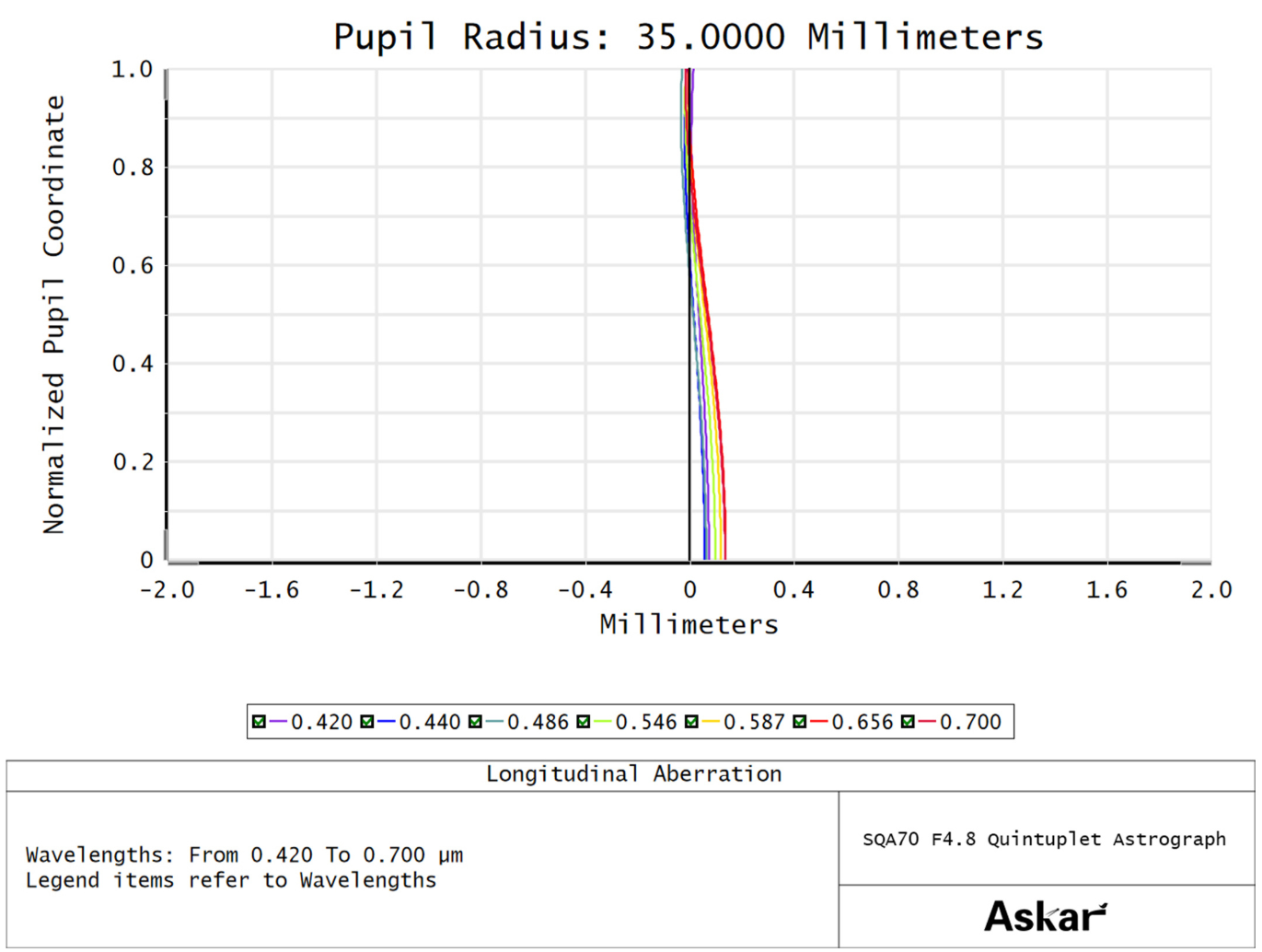

COURBE D’ABERRATION CHROMATIQUE LONGITUDINALE

Elle représente la déviation des différentes longueurs d’onde de la lumière au point focal.
Les différentes courbes du diagramme correspondent à différentes longueurs d’onde.
L’aberration chromatique longitudinale apparaît lorsque différentes longueurs d’onde ne convergent pas au même point focal le long de l’axe optique d’un objectif ou d’un télescope, ce qui entraîne des couleurs incohérentes dans l’image, généralement visibles sous forme de contours flous ou de séparation de couleurs.
Les courbes d’aberration chromatique longitudinale du SQA70 montrent un espacement très faible, voire une superposition, et leur courbure est très basse, indiquant un excellent contrôle de l’aberration chromatique.
