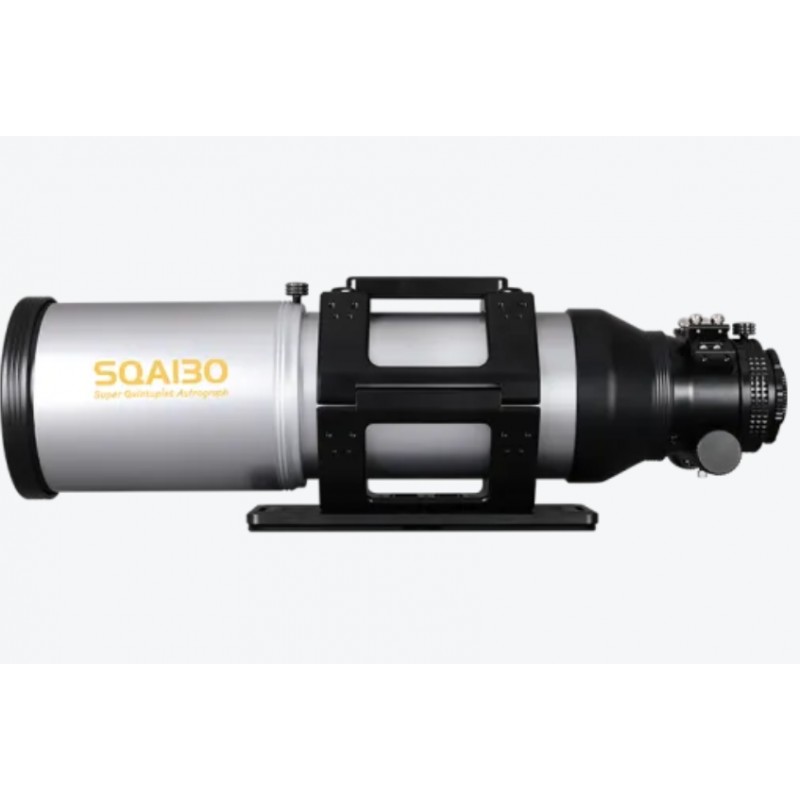

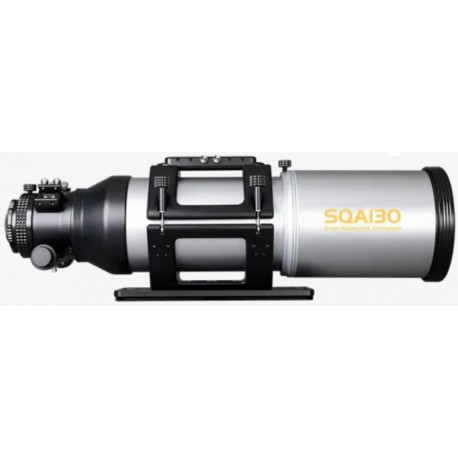

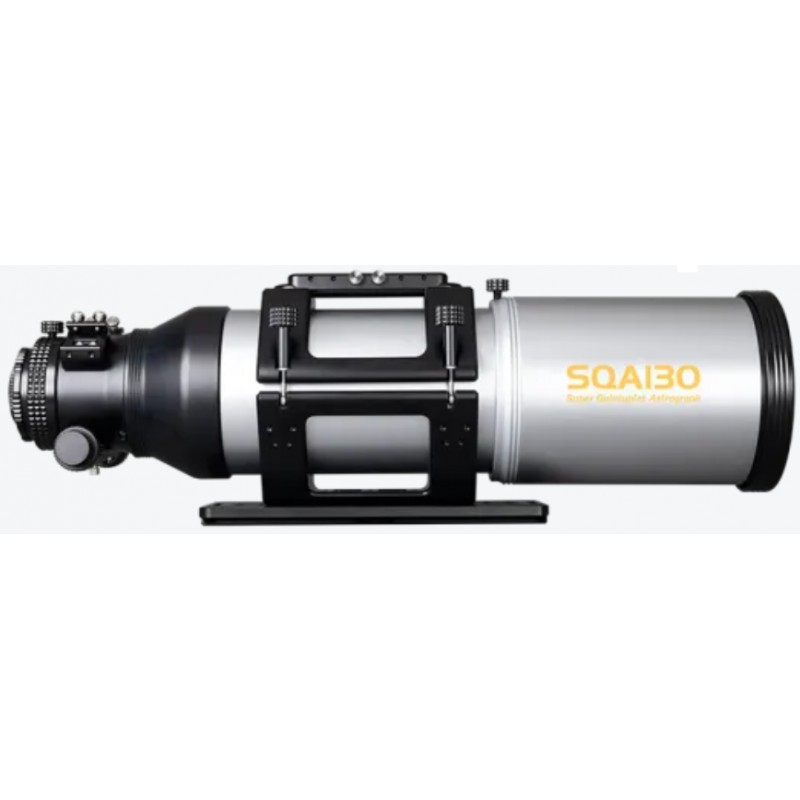

ASKAR REFRACTEUR SQA130 PETZVAL

ASKAR REFRACTEUR SQA130 PETZVAL

SÉRIE SQA — SQA130

Caractéristiques techniques

• Astrographe Petzval quintuplet espacées air
• Deux éléments optiques en verre SD
• Compatible avec l’imagerie moyen format
• RMS du star point central < 2 µm
• RMS du star point à 55 mm < 2,4 µm
• Illumination relative > 95 % sur cercle image 44 mm
• Illumination relative > 85 % à 55 mm
• Structure optique corrigée, pas besoin de correcteur
• Distance de connexion utilisable : 46–76 mm
• Pare-buée rétractable
• Collier double intégré à centre évidé pour réduction de poids
• Grandes vis moletées permettant ouverture/fermeture sans outil
• Filetages M4 et M6 sur chaque côté pour accessoires ou second tube
• Poignée avec rainure compatible base chercheur multifonction
• Platine queue d’aronde Losmandy 300 mm
• Deux bases chercheur latérales sur le porte-oculaire
• Rotateur haute précision 360° avec échelle graduée et large vis de blocage
• Focuser rigide double vitesse 3,2" compatible moteurs
• Course de mise au point 30 mm
• Tube du focuser gravé d’échelles haute précision
• Focuser CNC avec structure interne antireflet et revêtement mat
• Construction CNC anodisée avec plaques signalétiques exclusives
• Adaptateur arrière M68, M54, M48
• Compatible caméras astro, hybrides et DSLR avec adaptateurs
• Performance MTF > 0,9 à 10 LP/mm
• Spot central < 2 µm, spot bord < 2,4 µm
• Test ZYGO confirmant une qualité stellaire très élevée

ASTROGRAPHE PETZVAL QUINTUPLET EN VERRE SD ESPACÉ AIR

PERFORMANCE EXCEPTIONNELLE

Conception optique quintuplet, lentilles espacées air, incluant deux éléments en verre SD.
Le SQA130 prend en charge le format moyen.
Le star point central présente un rayon RMS inférieur à deux micromètres et le star point à cinquante cinq millimètres est inférieur à deux virgule quatre micromètres, démontrant une finesse remarquable des étoiles.
Il offre également une excellente illumination sur tout le champ ainsi que d’excellentes valeurs MTF.
L’illumination relative peut dépasser quatre vingt quinze pour cent à quarante quatre millimètres et plus de quatre vingt cinq pour cent à cinquante cinq millimètres.

STRUCTURE PETZVAL

Conception optique auto corrigée intégrée, éliminant le besoin d’un correcteur et simplifiant les exigences de backfocus.
Avec une distance de connexion comprise entre quarante six et soixante seize millimètres, l’utilisateur peut l’employer directement pour la prise de vue une fois l’OTA mis au point.

PARE-BUÉE RÉTRACTABLE

Le pare-buée adopte une conception rétractable pouvant être déployée.
Il protège l’objectif des impacts de lumière externe et interne, et protège également la lentille frontale contre les chocs.

COLLIER DE TUBE INTÉGRÉ

Conception légère avec double collier de tube, doté d’une section centrale évidée pour réduire le poids.
De grandes vis moletées permettent d’ouvrir et de fermer le collier sans outil supplémentaire.
Six filetages M4 et M6 de chaque côté permettent l’installation flexible de diverses bases, pouvant même supporter un second télescope pour l’imagerie.

La poignée est munie d’une rainure compatible avec une base multifonction pour chercheur, permettant l’installation d’un large éventail d’accessoires astronomiques.

PLATINE EN QUEUE D’ARONDE

Platine en queue d’aronde de trois cents millimètres de type Losmandy, assurant une installation fluide, sécurisée et facile.

BASES DE CHERCHEUR DOUBLE

Les deux côtés du porte-oculaire sont équipés de bases pour chercheur, permettant une installation flexible sans démontage répétitif.
Elles conviennent également pour fixer d’autres accessoires astronomiques.

ROTATEUR À TROIS CENT SOIXANTE DEGRÉS

L’arrière du porte-oculaire est équipé d’un rotateur de haute précision à trois cent soixante degrés, doté d’une échelle permettant à l’utilisateur de régler et mémoriser l’angle de rotation.
Il est aussi muni d’une grande vis de blocage assurant un verrouillage facile même sous forte charge.

MISE AU POINT LARGE ET RIGIDE À DOUBLE VITESSE

Système de mise au point rigide à double vitesse avec crémaillère de trois virgule deux pouces, compatible avec la plupart des moteurs de mise au point du marché.
La course de mise au point est de trente millimètres et le tube du porte-oculaire est gravé avec des graduations de haute précision.
L’ensemble du corps du porte-oculaire est usiné en CNC avec un traitement interne antireflet et une peinture mate, offrant des mesures supplémentaires pour éliminer la lumière parasite.

USINAGE HAUTE QUALITÉ

Le tube entier du SQA130 est fabriqué par usinage CNC de haute qualité, avec anodisation et traitement de peinture par pulvérisation.
Des plaques signalétiques exclusives sont intégrées sur la poignée et le porte-oculaire pour une finition haut de gamme.

ADAPTATEURS ARRIÈRE

L’arrière du SQA130 comprend un adaptateur M soixante huit vers M cinquante quatre vers M quarante huit, permettant une connexion sûre et facile à divers dispositifs d’imagerie, tels que les appareils photo plein format.

COMPATIBILITÉ MULTIPLATEFORME

Compatible avec les caméras astronomiques professionnelles. Fonctionne également avec les appareils photo hybrides et reflex via des adaptateurs appropriés.

Chemin optique

Le SQA130 utilise une conception optique quintuplet avec lentilles espacées par air, incluant deux éléments en verre SD.

Graphique MTF

La fonction de transfert de modulation (MTF) est une mesure quantitative de la clarté de l’image optique, incluant la résolution et le contraste.
L’axe vertical représente la valeur MTF et l’axe horizontal la distance entre le centre et le bord de l’image.

Dans les deux ensembles de courbes correspondant aux basses et hautes fréquences, même au bord du cercle image de cinquante cinq millimètres, l’écart entre les lignes sagittales et méridionales du SQA130 demeure très faible.
À basse fréquence (dix LP par millimètre), la valeur reste supérieure à zéro virgule neuf, démontrant la haute résolution et la grande netteté du SQA130.

Illumination relative

L’illumination relative représente l’effet combiné de la perte de lumière et de l’atténuation dans les coins de l’image.
La courbe RI illustre la variation d’éclairement en pourcentage sur toute la surface du capteur.

Des variations d’illumination peuvent affecter l’image.
L’axe vertical représente les différents pourcentages d’éclairement, tandis que l’axe horizontal indique la distance entre le centre et le bord de l’image.

Le SQA130 atteint une illumination relative supérieure à quatre vingt quinze pour cent au bord d’un cercle image de quarante quatre millimètres, et supérieure à quatre vingt cinq pour cent au bord d’un cercle image de cinquante cinq millimètres.
Cela démontre un contrôle efficace du vignettage et de la courbure de champ dans sa conception optique, permettant d’obtenir des images de haute qualité avec une luminosité uniforme du centre jusqu’aux bords, même avec des capteurs de grande taille.

Diagramme de spots

La qualité d’imagerie du système optique peut être évaluée en analysant la répartition des points dans le diagramme de spots.

Le SQA130 montre des performances stellaires exceptionnellement fines, avec un point stellaire central affichant un rayon RMS inférieur à deux microns, et un point stellaire inférieur à deux virgule quatre microns au bord du cercle image de cinquante cinq millimètres, reflétant ses excellentes capacités de correction des aberrations.

Graphique objectif ZYGO

L’interféromètre ZYGO est reconnu internationalement comme un instrument de référence pour tester la qualité des lentilles optiques, et les résultats d’essais du SQA130 montrent une excellente qualité de formation des étoiles.
