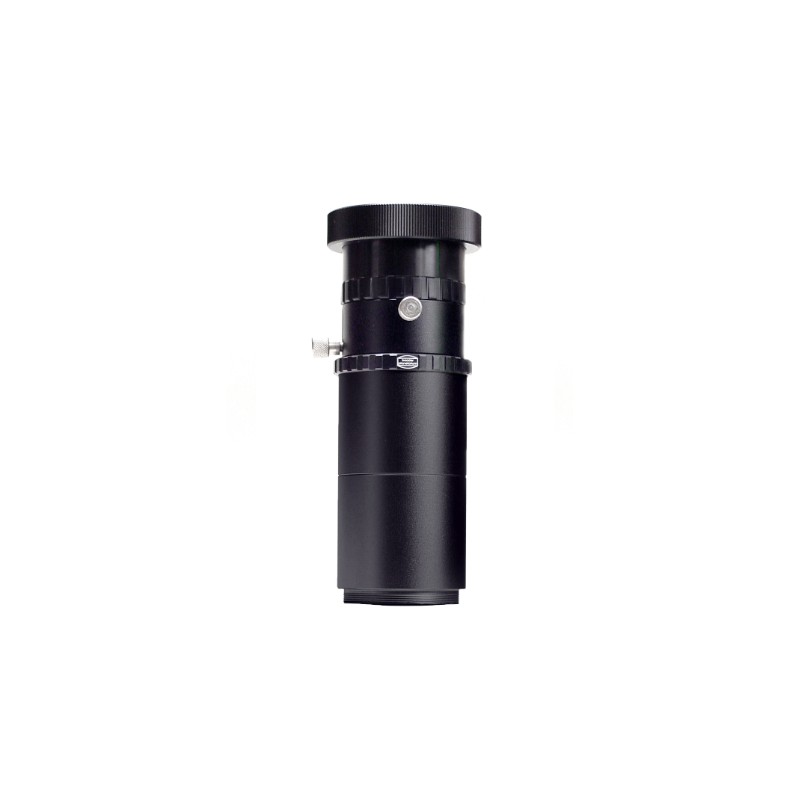

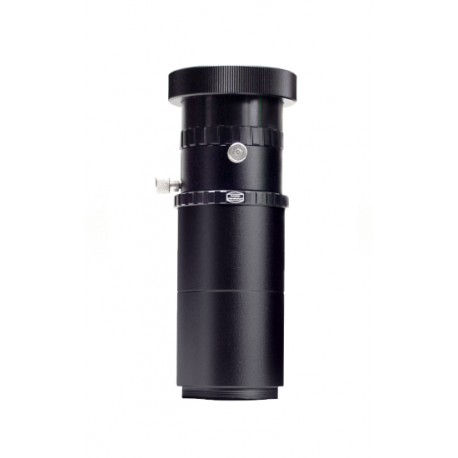

Oculaire de projection OPFA III avec nez 50.8 mm

Oculaire de projection OPFA III avec nez 50.8 mm

Description

L’oculaire de projection OPFA III avec nez 50.8 mm est un système complet conçu pour réaliser des photographies planétaires ou lunaires par projection oculaire avec des appareils photo numériques ou argentiques équipés d’un objectif amovible. Il est destiné spécifiquement aux télescopes Celestron et Meade de type Schmidt-Cassegrain, disposant d’un filetage standard 2".

Ce modèle inclut la base OPFA, un coulisseau de mise au point avec bague de serrage rotative, deux rallonges T-2 de 40 mm, ainsi qu’un nez court de 16 mm (#2958500B) avec filetage intérieur 2", permettant un raccordement direct par vissage sur le filetage SC du télescope. Cette connexion rigide par filetage évite toute flexion mécanique et garantit une liaison parfaitement centrée, sans jeu ni désalignement optique.

Le montage débute côté télescope avec le nez 2", suivi du coulisseau de mise au point, dans lequel on insère un oculaire de 31.75 mm (non fourni). Ce coulisseau permet un ajustement longitudinal fin de la position de l’oculaire pour optimiser la distance focale projetée. Deux rallonges T-2 de 40 mm sont ensuite vissées, permettant d’ajuster la distance entre l’oculaire et le capteur de la caméra. Cette distance, combinée à la focale de l’oculaire, définit le facteur de projection selon la formule fE = fprimaire × ((a ÷ fEP) - 1). En ajoutant d’autres rallonges T-2, il est possible d’augmenter fortement le grossissement, même pour l’imagerie CCD.

La bague de serrage rotative intégrée permet de tourner librement la caméra sur son axe afin d’obtenir une orientation optimale, même lorsque le nez est vissé fermement au télescope. Ce réglage est particulièrement important pour les modèles OPFA 3 à 7, où la connexion au télescope est entièrement filetée et donc non rotative.

La construction de l’ensemble est rigide et étanche à la lumière. Tous les éléments sont filetés en T-2 (M42 x 0.75), garantissant une compatibilité maximale avec les bagues T-2 pour appareils photo. Le diamètre intérieur de 38 mm autorise l’utilisation d’oculaires standards sans vignettage excessif. La fixation mécanique est conçue pour être à la fois légère et sans flexion, assurant des résultats stables même à fort grossissement.

Ce système est livré sans oculaire de projection ni bague T-2 caméra. Il constitue une solution professionnelle et modulaire pour les astrophotographes souhaitant exploiter la méthode classique de projection oculaire sur des instruments SC avec filetage 2".

Caractéristiques techniques

• Compatibilité télescopes : Schmidt-Cassegrain Celestron et Meade avec filetage 2"

• Connexion télescope : filetage 2" SCT mâle, filetage T-2 femelle (M42 x 0.75)

• Connexion caméra : filetage T-2 mâle (M42 x 0.75)

• Diamètre intérieur utile : 38 mm

• Diamètre extérieur : 60 mm

• Longueur optique : variable selon configuration

• Poids net : 0.18 kg

• Composition : base OPFA, coulisseau avec bague rotative, 2 rallonges T-2 de 40 mm, nez court 2"

• Oculaire non fourni (31.75 mm requis)

• Bague T-2 pour caméra non incluse

• Projection réglable par déplacement de l’oculaire et ajout de rallonges

• Structure rigide et étanche à la lumière

• Adapté aux caméras numériques ou argentiques à objectif amovible

• Compatible avec extensions du système Astro T-2
