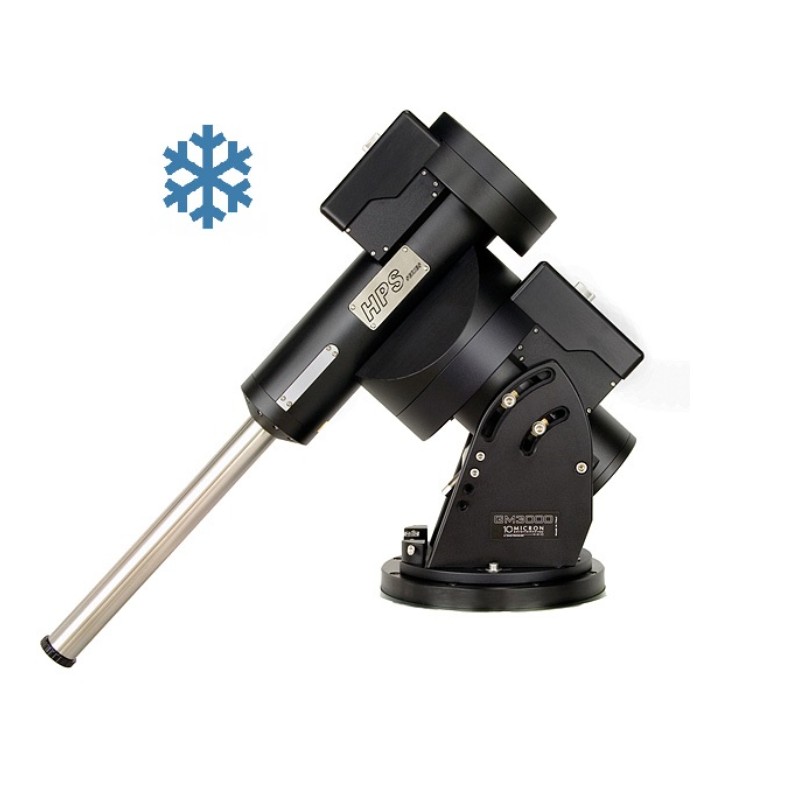

10Micron GM 3000 HPS avec ColdTemp Upgrade (1453000C)

10Micron GM 3000 HPS avec ColdTemp Upgrade (1453000C)

Description

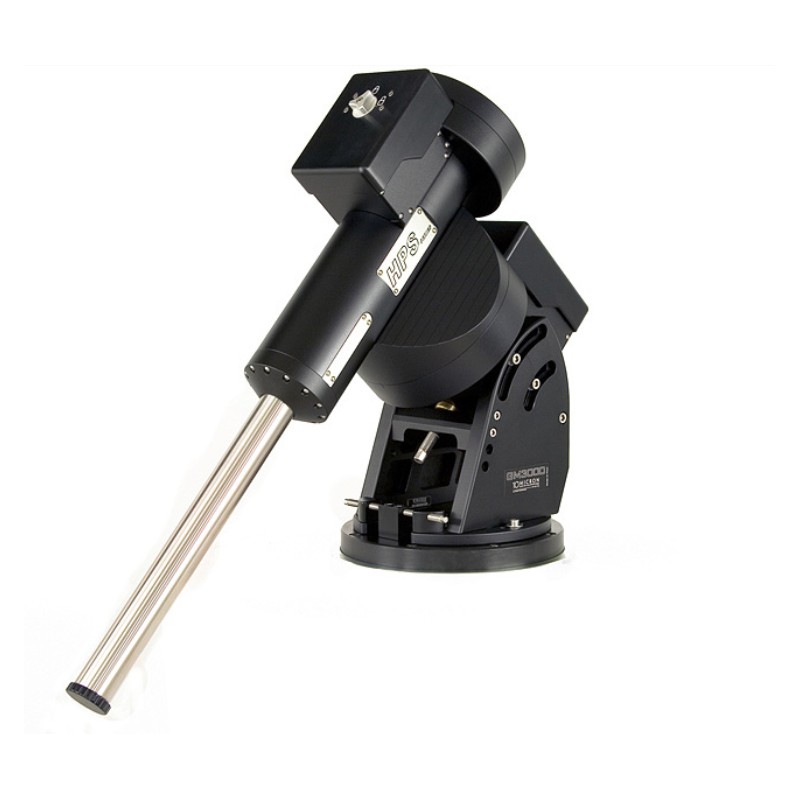

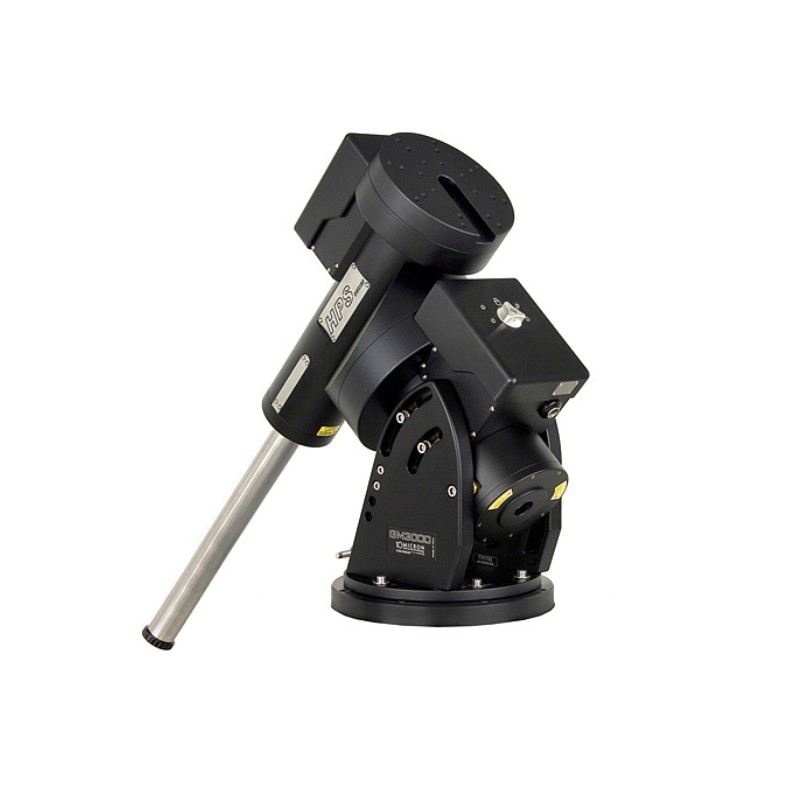

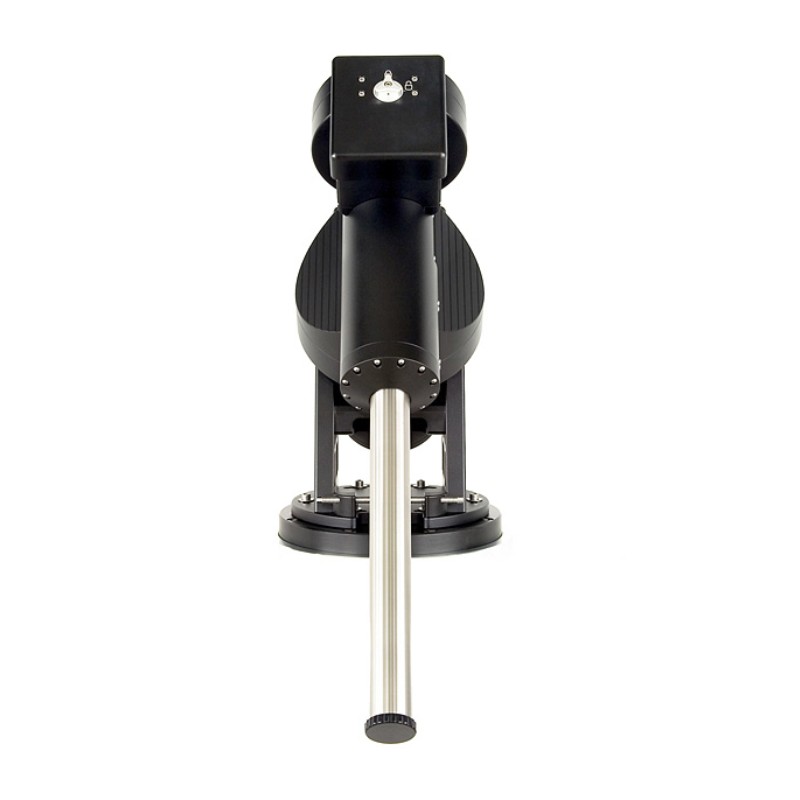

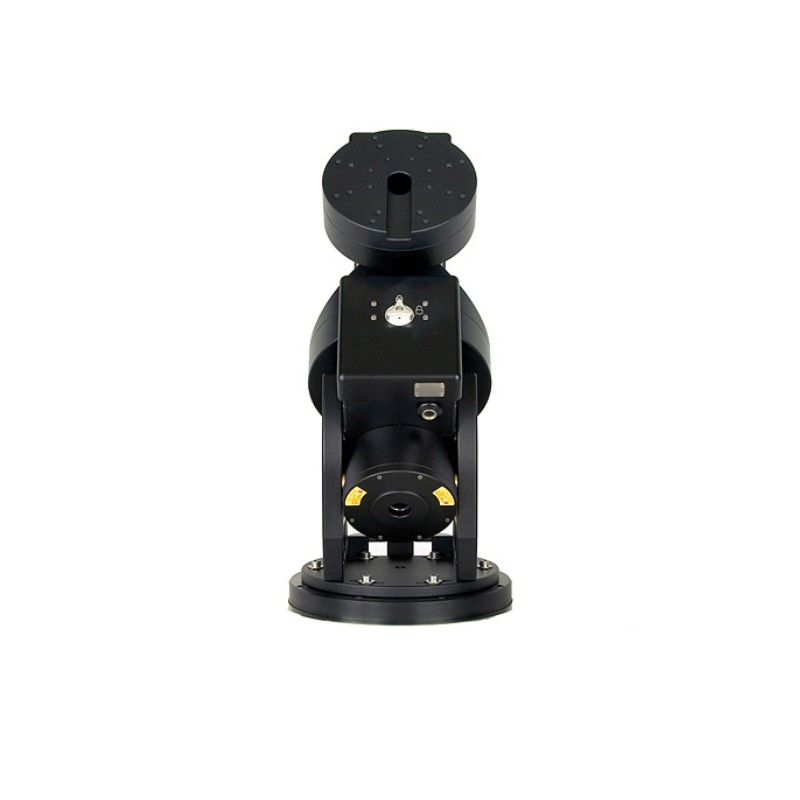

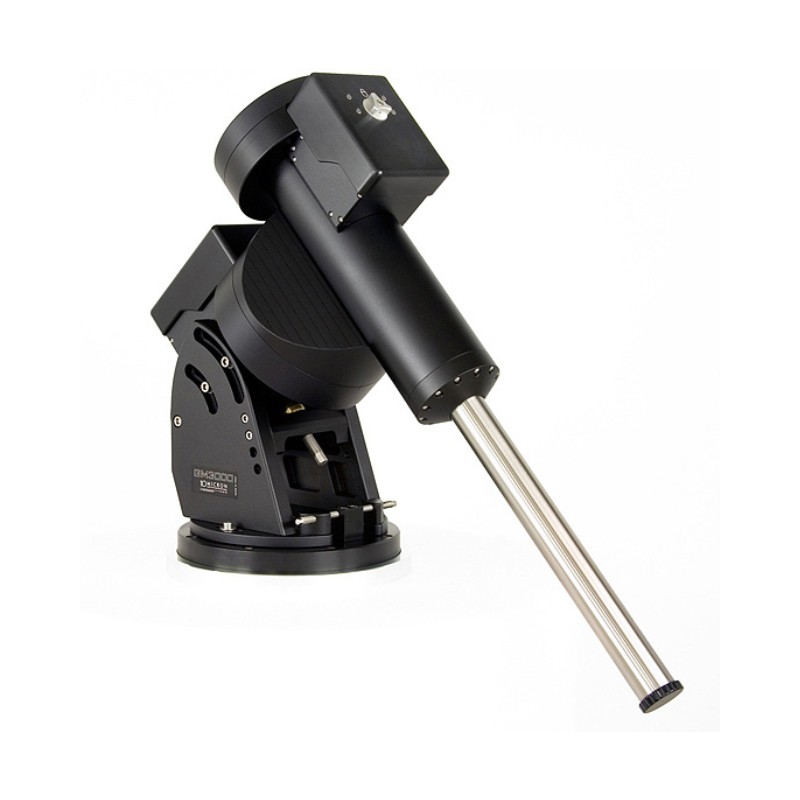

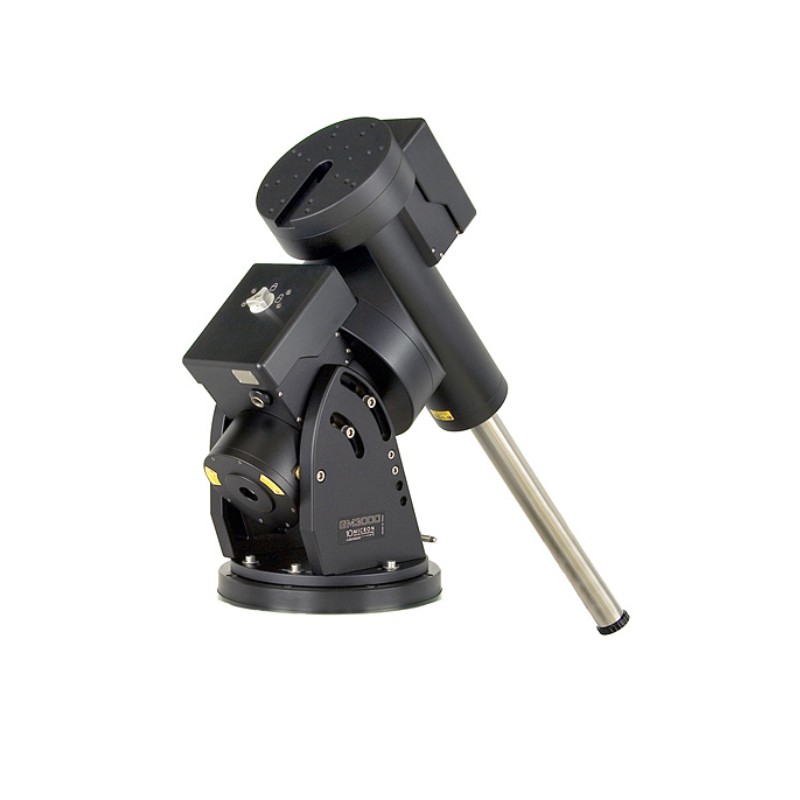

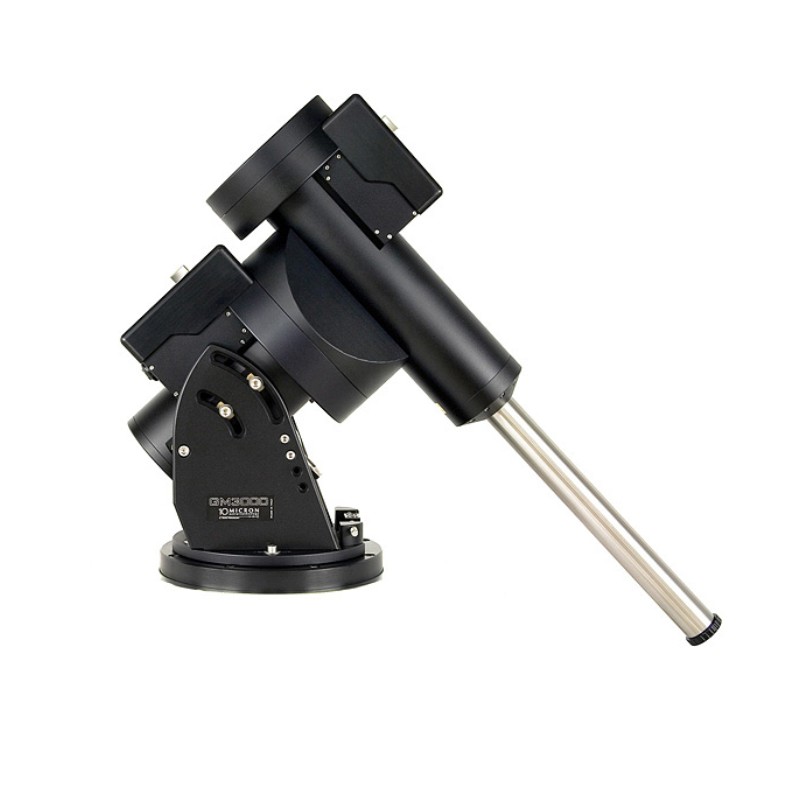

La monture 10Micron GM 3000 HPS est conçue pour les installations fixes haut de gamme et les observatoires nécessitant une capacité de charge élevée tout en conservant une précision extrême. Cette monture équatoriale allemande atteint une vitesse de suivi et de positionnement satellite de 12°/s, avec une précision de pointage moyenne inférieure à 20" et une précision de suivi typique de l’ordre de 1" sur 15 minutes (peak-to-peak).

Les codeurs absolus à haute résolution montés directement sur les axes d’ascension droite et de déclinaison permettent à la monture de conserver en permanence son orientation, même après une coupure de courant ou un déplacement manuel d’un axe. Aucune nouvelle mise en station n’est requise. La GM 3000 HPS compense automatiquement les erreurs de mise en station, les flexions mécaniques du tube optique ou autres perturbations, grâce au suivi à double axe intégré.

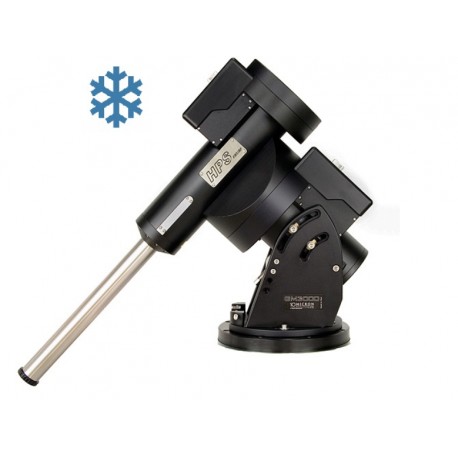

La version présentée ici inclut d’origine le kit ColdTemp Upgrade, un traitement en usine pour les environnements extrêmes jusqu’à −40 °C, comprenant :

• Une graisse très haut de gamme à très faible viscosité (efficace jusqu’à −60 °C) pour les roulements et les vis sans fin,

• Des ressorts de précontrainte pour la compensation thermique des axes,

• Une électronique intégrée Linux étendue à plage thermique extrême,

• Un câblage interne entièrement refait en alliage cuivre basse température avec gainage silicone haute résistance,

• Des codeurs absolus adaptés au fonctionnement continu à −40 °C,

• Des tests prolongés en chambre froide pour validation complète.

Ce kit n’est pas rétrofitable et ne peut être intégré qu’à l’assemblage en usine. Le Wi-Fi n’est pas disponible avec le ColdTemp Upgrade.

La GM 3000 HPS est équipée du boîtier de commande électronique Version 3 avec :

• Processeur ARM dernière génération,

• Connecteurs industriels Binder pour les alimentations et données,

• Port dédié à une antenne Wi-Fi externe (non actif avec ColdTemp),

• Connectique GPS sur port PS2 avec signal PPS intégré pour la synchronisation temporelle,

• Nouveau connecteur d’alimentation Binder 2 broches 24V, câble fourni,

• Port AUX DIN à 6 broches pour contrôle distant et retour d’état.

Le système embarque un ordinateur Linux complet permettant une utilisation entièrement autonome sur le terrain via le clavier Keypad, ou un contrôle distant complet via Ethernet avec les outils Virtual Keypad, Clock Sync Tool, Multi Mount et le pilote ASCOM fourni. Aucun PC externe n’est requis pour l’utilisation courante.

Le micrologiciel avancé gère la modélisation complète de la monture (flexions, orientation, vitesse sidérale, température, temps universel, etc.), le suivi sans guidage de longue durée, le suivi des satellites, la gestion des comètes et astéroïdes, le modèle de pointage multistar et la synchronisation temporelle via horloge manuelle, GPS ou logiciel ClockSync. Le système accepte aussi les diagnostics à distance via serveur dédié.

Caractéristiques techniques

• Type de monture : équatoriale allemande

• Capacité de charge instrumentale : 100 kg

• Poids (monture seule) : environ 65 kg

• Plage de latitude : 20° à 70°

• Réglage en azimut : ±10°

• Arbre de contrepoids : Ø50 mm, acier inoxydable, 8 kg

• Axes : Ø80 mm (AR) / Ø50 mm (DEC), acier allié

• Roulements : roulements coniques précontraints

• Roues dentées : AR 315 dents, Ø330 mm / DEC 250 dents, Ø192 mm, bronze B14

• Vis sans fin : Ø32 mm, acier trempé, rectifié et rodé

• Moteurs : servo brushless AC sur les deux axes

• Alimentation : 24 V DC

• Consommation : ~1 A (suivi), ~3 A (vitesse max), ~5 A (pic)

• Vitesse Go-To : réglable de 2°/s à 12°/s

• Transmission : courroie crantée avec récupération automatique du jeu

• Précision de pointage : < 20" avec modèle logiciel 25 étoiles (jusqu’à 100)

• Précision de suivi : ~1" sur 15 min ; ~0,6" RMS avec modélisation complète

• Arrêt de sécurité : ±30° logiciel / ±45° mécanique au-delà du méridien

• Ports de communication : RS-232, GPS, port ST-4, Ethernet 10/100/1000

• Base de données : étoiles (Bayer, Flamsteed, SAO, HIP, etc.), objets du ciel profond (M, NGC, IC…), Soleil, Lune, planètes, comètes, astéroïdes, satellites, objets définis par l’utilisateur

• Fonctionnalités firmware : parking, alignement 2/3 étoiles, jusqu’à 100 étoiles pour modélisation, correction des erreurs polaires et d’orthogonalité, suivi sidéral/solaire/lunaire, correction vitesse guidage, hauteur d’horizon configurable, basculement après méridien, ajustement d’équilibrage, synchronisation GPS/ClockSync/manuelle, contrôle de dôme RS-232, interface multi-langue, Remote Assist

• Keypad : clavier robuste en métal, afficheur graphique chauffé 5 lignes, touches rétroéclairées, toutes fonctions accessibles sans PC

• Contrôle PC : via RS-232 ou Ethernet, pilote ASCOM 10Micron, protocole LX200, mises à jour firmware et éphémérides via PC

Informations complémentaires

• Monture livrée avec codeurs absolus sur les deux axes

• Boîtier de transport spécial avec adaptateur pour colonne sur palette requis (#1453199)

• Unité de commande autonome (Keypad) incluse (#1452061)

• Contrepoids et alimentation non inclus (à commander séparément)

• Seules les alimentations agréées par 10Micron conservent la garantie
