PlaneWave CDK24 Astrograph f/6.5 with Fused Silica Optics (Miroir en Quartz 1323224Q)

PlaneWave CDK24 Astrograph f/6.5 with Fused Silica Optics

Description :

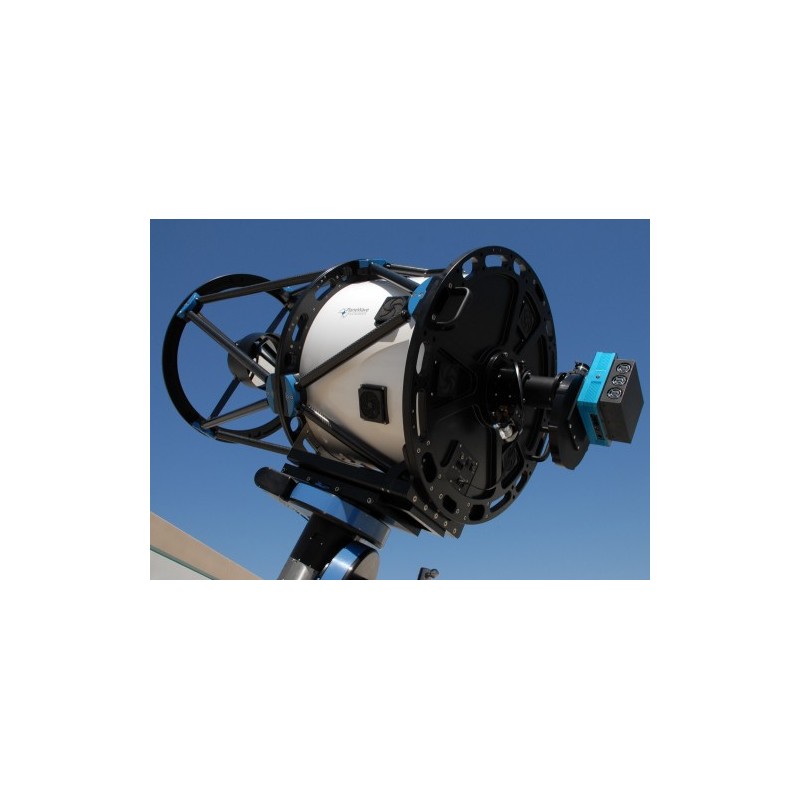

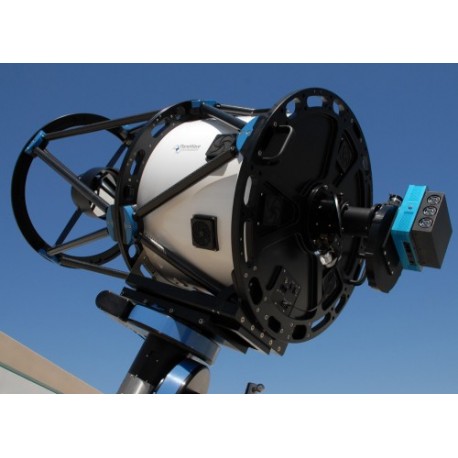

Le PlaneWave CDK24 est un astrographe de 610 mm de diamètre basé sur la conception optique Corrected Dall-Kirkham (CDK), qui associe un miroir primaire concave, un secondaire convexe et un correcteur optique intégré. Ce système garantit l’absence totale de courbure de champ, de coma et d’astigmatisme hors axe, assurant une image nette et ponctuelle sur l’intégralité d’un champ de 70 mm, parfaitement adapté aux capteurs CCD ou CMOS grand format.

L’optique en Fused Silica, verre synthétique de très haute pureté, se distingue par sa très faible dilatation thermique et sa stabilité dimensionnelle exceptionnelle. Elle conserve une excellente homogénéité et transmission optique même lors de variations de température. Grâce à ces propriétés, le CDK24 maintient des performances constantes en astrophotographie longue pose, dans des environnements variables, et convient parfaitement aux observatoires professionnels et aux applications scientifiques exigeantes.

Le CDK24 dispose d’une focale de 3962 mm, soit un rapport f/6,5, ce qui favorise à la fois la résolution et la luminosité. Il est livré avec une bague arrière prête à accueillir le porte-oculaire de votre choix, tel que le modèle Hedrick 3,5" (vendu séparément), et peut être équipé du système de motorisation EFA pour un contrôle automatisé via le logiciel PlaneWave Interface 3.

Le tube optique repose sur une structure rigide et dispose d’un système Delta-T Ready avec câblage interne pour les résistances chauffantes (contrôleur Delta-T #1329110 vendu séparément). Des ventilateurs assurent une mise en température rapide du miroir primaire, réduisant la turbulence interne.

Enfin, le système intègre une queue d’aronde 8", une protection de tube, un cache secondaire souple, une clé USB avec logiciels de collimation, un jeu de clés Allen (pour commandes européennes) ainsi qu’un adaptateur secteur 12V. Le tout est conditionné dans une caisse de transport adaptée (réf. #1323524, en supplément).

Caractéristiques techniques :

Conception optique : Dall-Kirkham corrigé (CDK)
Diamètre : 610 mm (24")
Focale : 3962 mm
Rapport F/D : f/6.5
Champ image corrigé : 70 mm
Back focus : non précisé
Obstruction centrale : non précisée
Substrat optique : Fused Silica
Delta-T Ready : oui (câblage intégré, contrôleur vendu séparément)
Porte-oculaire : 3,5" Hedrick compatible (en option)
Queue d’aronde : 8" incluse
Poids du tube optique : 226,8 kg (500 lbs)
Longueur optique : non précisée
Accessoires inclus :

• Queue d’aronde 8"

• Résistances chauffantes intégrées (contrôleur #1329110 non inclus)

• Bague entre plaque arrière et porte-oculaire

• Couvercle de tube

• Cache souple pour miroir secondaire

• Clé USB avec logiciels et instructions de collimation

• Jeu de clés Allen (commandes européennes)

• Adaptateur secteur 12V

Caisse de transport : référence #1323524 (facturée en supplément)

Dimensions d’expédition (approximatives) :
Largeur : 1016 mm
Hauteur : 1219 mm
Longueur : 1981 mm
Poids brut : 226,8 kg (500 lbs)
