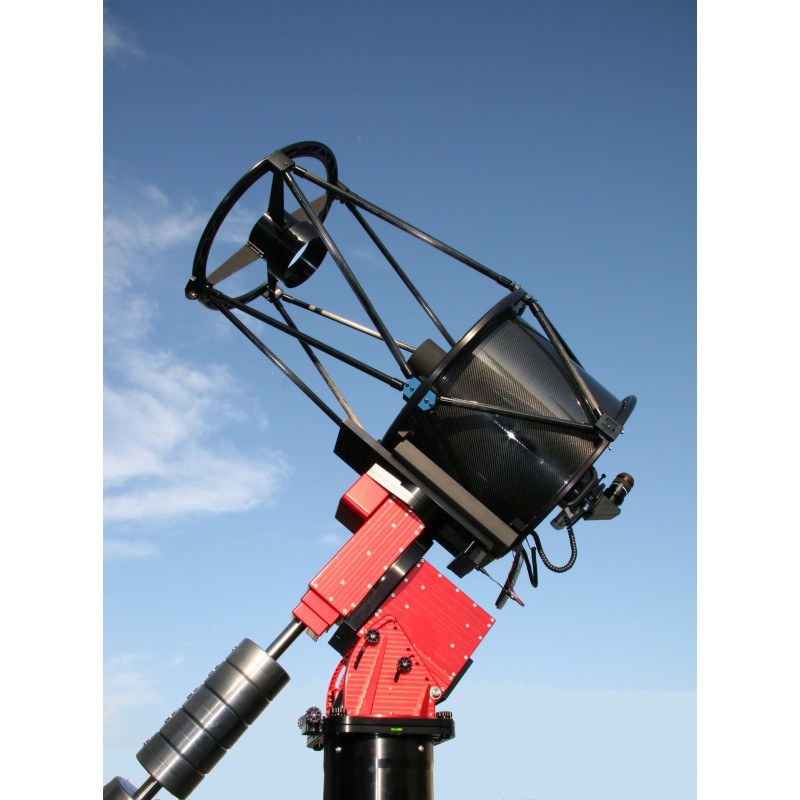

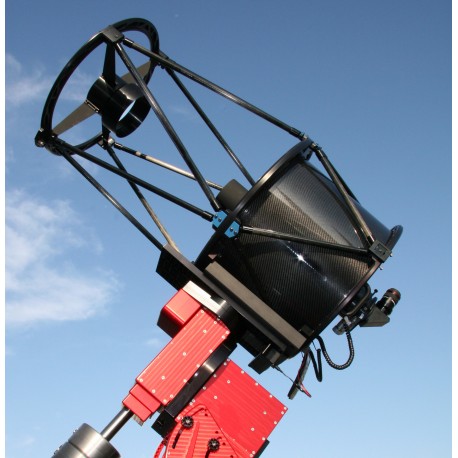

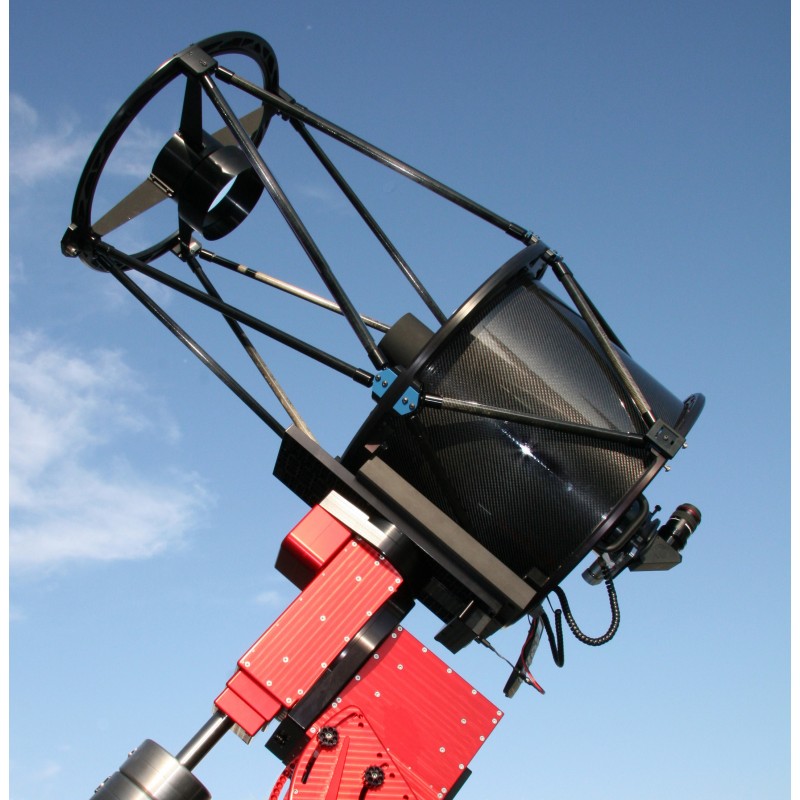

PlaneWave IRDK20 Dall-Kirkham f/6.8 (1323220IQ)

PlaneWave IRDK20 Dall-Kirkham f/6.8

Description :
Le PlaneWave IRDK20 est un télescope Dall-Kirkham de 508 mm spécifiquement conçu pour les applications infrarouges et ultraviolettes. Il repose sur une conception optique 100 % réflective, sans lentilles, avec des miroirs recouverts d’un revêtement or protégé offrant une réflectivité supérieure à 98 % entre 650 nm et 5000 nm. Des versions avec revêtements UV optimisés sont également disponibles sur demande.

L’optique est réalisée en Fused Silica, un verre synthétique ultra pur, très homogène et à très faible dilatation thermique. Ce matériau garantit une stabilité dimensionnelle exemplaire même en cas de variations de température, assurant une mise au point constante et des performances optiques fiables.

Le champ corrigé de 20 mm est diffraction limited, parfaitement adapté aux capteurs CCD utilisés en astronomie infrarouge ou pour les applications LIDAR. Le tube optique est compatible avec le focuseur Hedrick 3,5" (EFA Kit en option) et dispose d’une queue d’aronde 8". Il est également Delta-T Ready, avec un câblage intégré pour le système de chauffage des miroirs (contrôleur #1329110 requis, non fourni).

Le tout est monté dans un tube carbone rigide, optimisé pour minimiser l’expansion thermique et maximiser la stabilité mécanique pour des installations professionnelles ou scientifiques.

Caractéristiques techniques :

Conception optique : Dall-Kirkham réflectif optimisé IR
Diamètre : 508 mm (20")
Focale : 3454 mm
Rapport F/D : f/6.8
Champ image corrigé : 20 mm (diffraction limited)
Back focus : 226 mm depuis la base, 147 mm depuis le focuseur rentré
Obstruction centrale : 39 % du diamètre du miroir primaire
Substrat optique : Fused Silica
Longueur optique : 1194 mm
Poids du tube : 64 kg (140 lbs)
Queue d’aronde : 8" incluse
Delta-T Ready : oui (chauffage contrôlable via PWI3, contrôleur non fourni)
Caisse de transport : référence #1323520 (facturée en supplément)
