Résumé

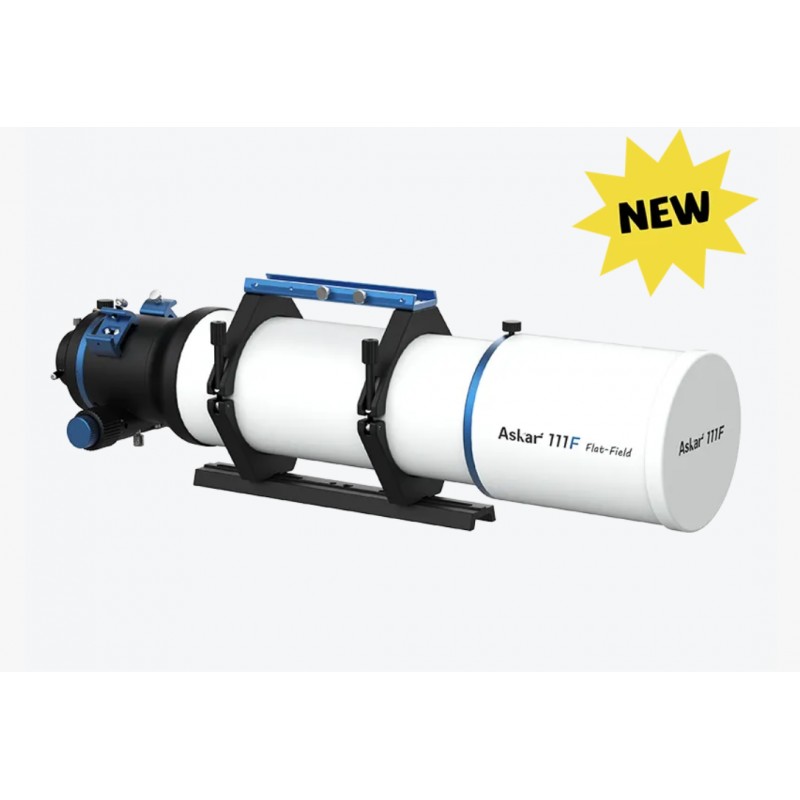

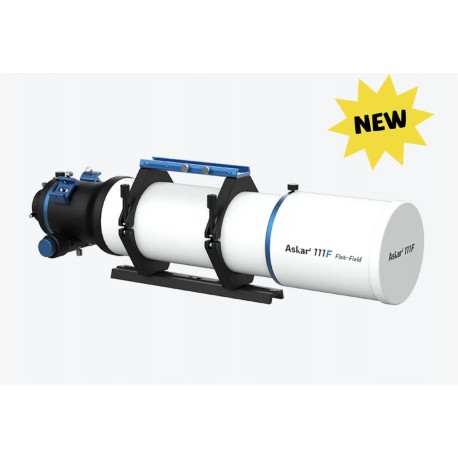

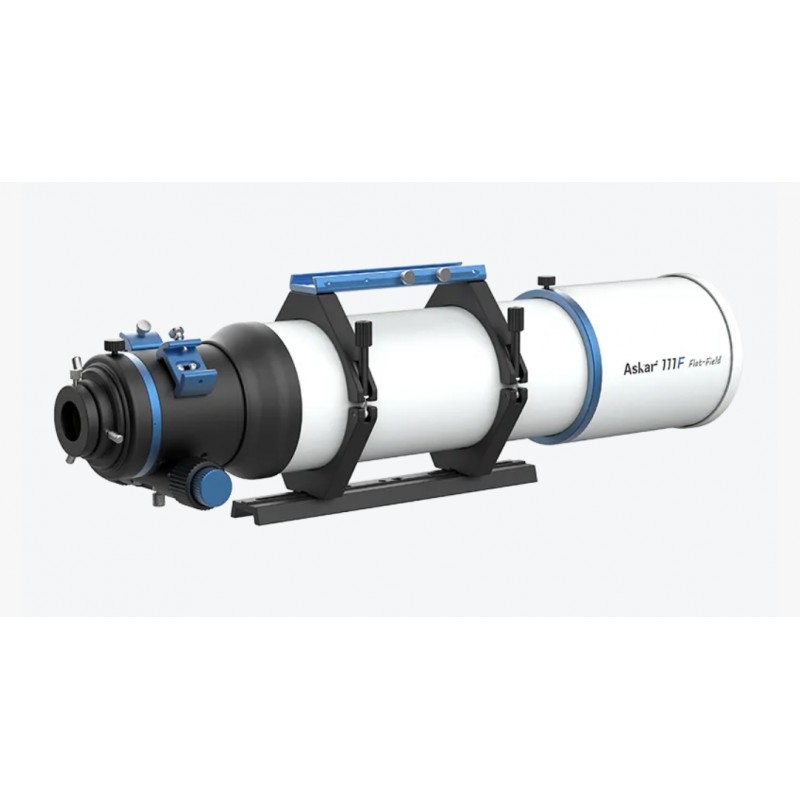

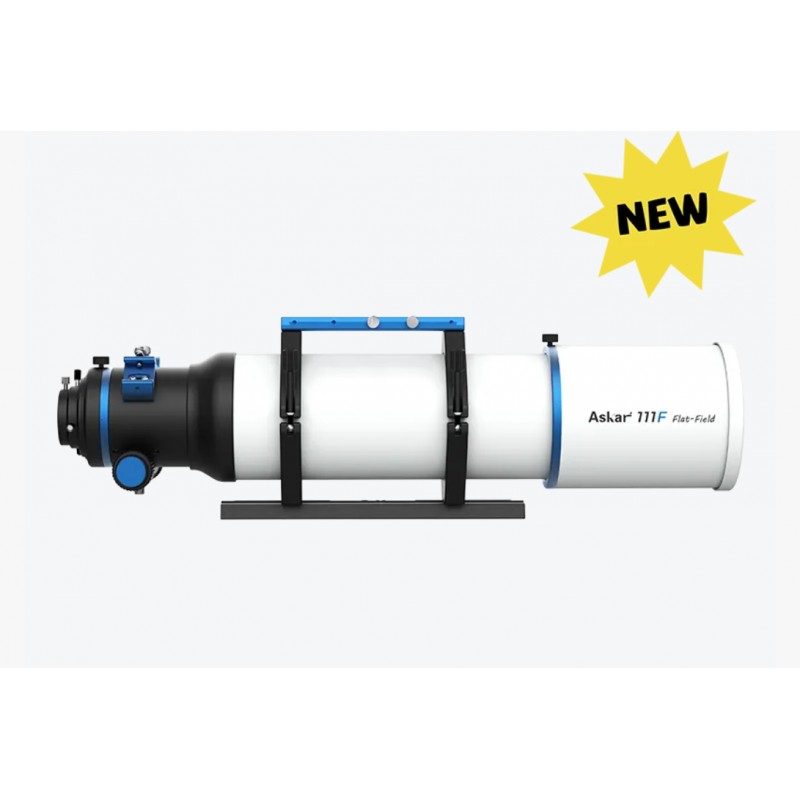

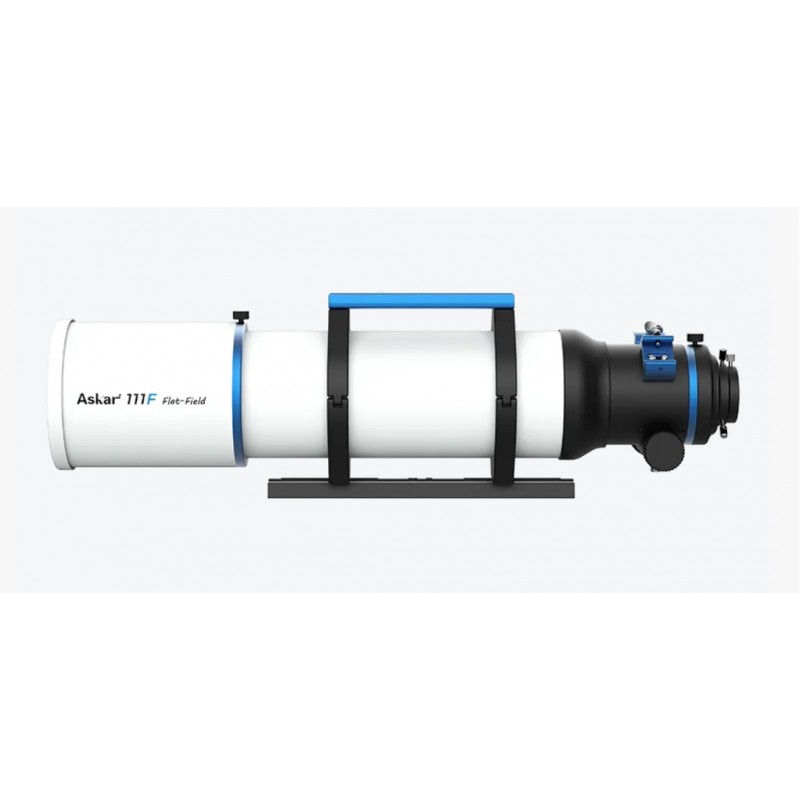

Le Askar 111F est un réfracteur APO quadruplet de 111 mm conçu pour l’astrophotographie et l’observation visuelle. Grâce à sa conception Flat-Field intégrée, il ne nécessite aucun correcteur supplémentaire ni calcul de backfocus. Compatible plein format, il offre une excellente correction des étoiles, une mécanique avancée et une grande polyvalence d’utilisation.

Description

Le Askar 111F est un astrographe Flat-Field polyvalent développé pour les utilisateurs recherchant une solution performante et simple d’utilisation pour l’astrophotographie et l’observation astronomique. Avec une ouverture de 111 mm, une longueur focale de 766 mm et un rapport focal natif de f/6.9, il convient aussi bien à l’imagerie du ciel profond qu’à certaines applications photographiques quotidiennes.

Le système optique repose sur une conception APO quadruplet à espacement d’air composée de trois lentilles frontales et d’un élément arrière. L’intégration d’un verre ED permet de réduire efficacement les aberrations chromatiques et d’obtenir des images contrastées avec des étoiles fines et homogènes sur l’ensemble du champ.

Le tube optique dispose d’un diaphragme interne destiné à limiter les lumières parasites afin d’améliorer davantage la qualité de l’image. Compatible avec les capteurs plein format, le Askar 111F offre une excellente correction optique sur toute la surface du capteur.

Grâce à sa conception auto-correctrice Flat-Field, aucun correcteur supplémentaire n’est nécessaire. L’utilisateur peut directement connecter ses accessoires d’imagerie, effectuer la mise au point et commencer les acquisitions sans calcul complexe de backfocus, simplifiant fortement la mise en œuvre.

Le Askar 111F est fourni avec un tube d’extension photographique intégrant un filetage pour filtre 2 pouces ainsi qu’un ensemble d’adaptateurs M48×0.75 et M54×0.75 assurant une compatibilité étendue avec les appareils photo DSLR et les caméras d’astronomie dédiées.

La conception mécanique met particulièrement l’accent sur l’ergonomie et la qualité de fabrication. Le pare-buée rétractable améliore la compacité et le transport. Le tube bénéficie d’un usinage CNC de haute précision avec une finition soignée reprenant l’identité visuelle bleue et blanche caractéristique de la série F.

La poignée supérieure intègre une base de chercheur tandis que les deux côtés du porte-oculaire disposent également de supports permettant l’installation de chercheurs ou d’accessoires supplémentaires sans démontage.

Le porte-oculaire Crayford à crémaillère de 3 pouces dispose d’une double vitesse avec réduction 1:10 pour une mise au point précise. Le bouton de microfocalisation possède un capuchon de protection destiné à limiter les risques de dommage. À l’arrière, un rotateur gradué à 360 degrés permet des ajustements précis de l’orientation de la caméra.

La queue d’aronde Vixen de 300 mm intègre des filetages 1/4 pouce et 3/8 pouces permettant une fixation directe sur un trépied photo compatible.

Le Askar 111F constitue une solution complète et polyvalente pour les utilisateurs souhaitant évoluer vers un astrographe Flat-Field performant compatible plein format.

• Ouverture : 111 mm
• Longueur focale : 766 mm
• Rapport focal : f/6.9
• Objectif : APO quadruplet à espacement d’air (incluant un verre ED)
• Cercle image : 44 mm

Connexion accessoires maximale

(avec le porte-oculaire complètement rentré)

Mode imagerie

• 73 mm depuis la base du filetage mâle M48×0.75
• 91 mm depuis la base du filetage mâle M54×0.75
• Mode observation
• 132 mm depuis l’extrémité du porte-oculaire 1.25"
• 142 mm depuis l’extrémité du porte-oculaire 2"

Connexion accessoires minimale

(avec le porte-oculaire complètement sorti)

Mode imagerie

• 43 mm depuis la base du filetage mâle M48×0.75
• 61 mm depuis la base du filetage mâle M54×0.75
• Mode observation
• 102 mm depuis l’extrémité du porte-oculaire 1.25"
• 112 mm depuis l’extrémité du porte-oculaire 2"

Longueur totale

• 664 mm avec adaptateur 1.25" et pare-buée rétracté
• 751 mm avec adaptateur 1.25" et pare-buée entièrement déployé
• 728 mm avec adaptateur photographique et pare-buée rétracté
• 815 mm avec adaptateur photographique et pare-buée entièrement déployé

Porte-oculaire

• Course du porte-oculaire : 30 mm

Poids

• Poids net : 5.74 kg
• Poids brut (avec colliers et queue d’aronde) : 6.76 kg

Filetages arrière

• M78×1 vers M54×0.75
• M54×0.75 vers M54×0.75
• M54×0.75 vers M48×0.75 (avec filetage filtre M48×0.75)

Contenu standard de l’emballage

• Tube optique 111F OTA
• Paire de colliers
• Poignée
• Queue d’aronde Vixen 300 mm
• Jeu d’adaptateurs photographiques

Introduction du produit

L’Askar 111F dispose d’une ouverture de 111 mm, d’une longueur focale de 766 mm et d’un rapport focal natif de 6.9, adapté à diverses utilisations incluant l’astrophotographie et la photographie quotidienne.

L’Askar 111F adopte une conception optique à quadruplet (trois éléments à l’avant et un à l’arrière), incluant un verre ED afin de réduire efficacement les aberrations chromatiques.

Le tube principal intègre un diaphragme interne permettant de bloquer davantage la lumière parasite et d’améliorer la qualité d’image. L’Askar 111F prend en charge l’imagerie plein format, offrant des étoiles fines et nettes sur l’ensemble du champ.

Doté d’une conception auto-correctrice, l’utilisateur peut commencer les prises de vue directement après avoir connecté les accessoires d’imagerie et effectué la mise au point. Cela élimine la nécessité d’acheter un correcteur supplémentaire ou de calculer le backfocus, offrant une utilisation simple et une expérience fluide.

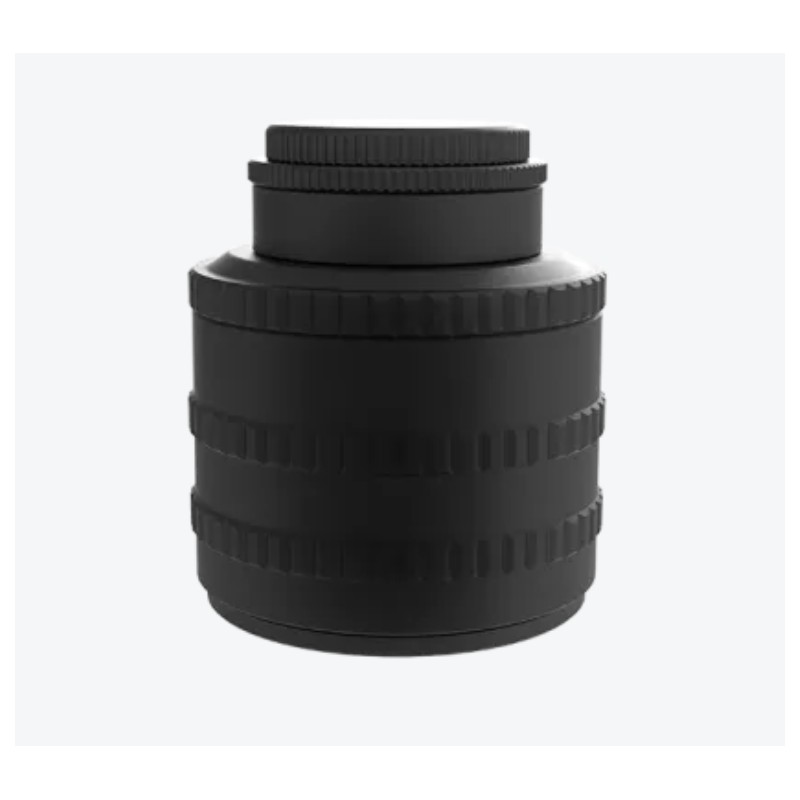

L’Askar 111F est livré de série avec une bague d’extension photographique intégrant un filetage pour filtre de 2 pouces. Il comprend des adaptateurs aux spécifications M48×0.75 et M54×0.75, assurant la compatibilité avec les appareils photo reflex ainsi qu’avec les caméras d’astronomie afin de répondre à divers besoins.

Fidèle à la philosophie de conception d’Askar, l’Askar 111F met l’accent sur les détails et l’expérience utilisateur, tout en cherchant à réduire les contraintes d’utilisation. Le pare-buée est rétractable, réduisant davantage la longueur totale et améliorant la portabilité. Le tube optique bénéficie d’un usinage CNC de haute qualité ainsi que d’une finition soignée. Son apparence reprend le coloris bleu et blanc emblématique de la série F, offrant une esthétique sobre et élégante.

La poignée de l’Askar 111F est équipée d’un emplacement pour support de chercheur. De plus, les deux côtés du porte-oculaire disposent également de supports pour chercheur. Cela permet non seulement de modifier la position du chercheur sans démontage, mais offre également davantage d’emplacements pour l’installation d’autres accessoires astronomiques.

L’Askar 111F est équipé d’un porte-oculaire Crayford de 3 pouces à double vitesse avec démultiplication 1:10 pour une mise au point fine. La molette de réglage fin est dotée d’un capuchon de protection afin d’éviter tout dommage. L’arrière du porte-oculaire est relié à un rotateur gradué à 360°, permettant des ajustements d’angle précis.

La queue d’aronde est un modèle de type Vixen de 300 mm de longueur, équipée de filetages 1/4 de pouce et 3/8 de pouce, permettant une fixation directe sur un trépied.

L’Askar 111F, astrographe auto-correcteur polyvalent, vous ouvre les portes de l’exploration du ciel profond avec une excellente rentabilité.

Diagramme des dimensions du produit

Diagramme de connexion

Diagramme de position des vis de verrouillage

Diagramme d’assemblage du focuseur électronique

Diagramme du chemin optique

Diagramme de spot
