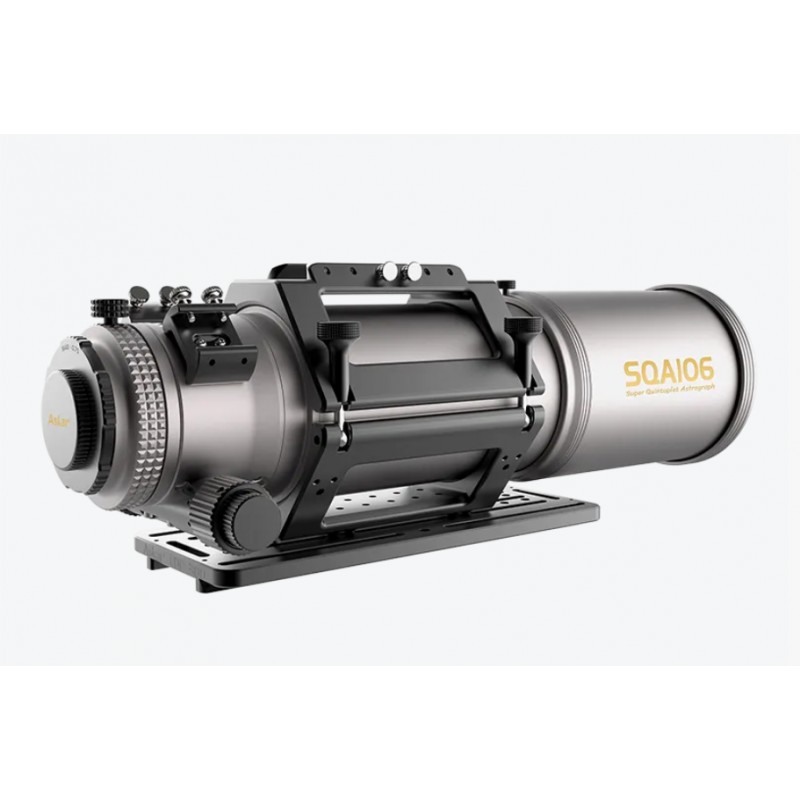

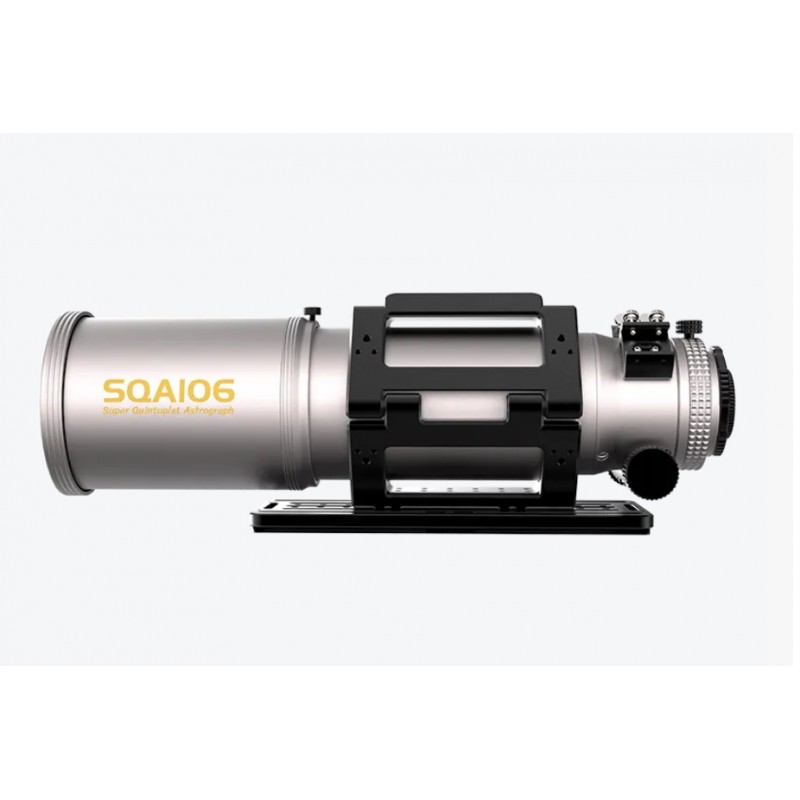

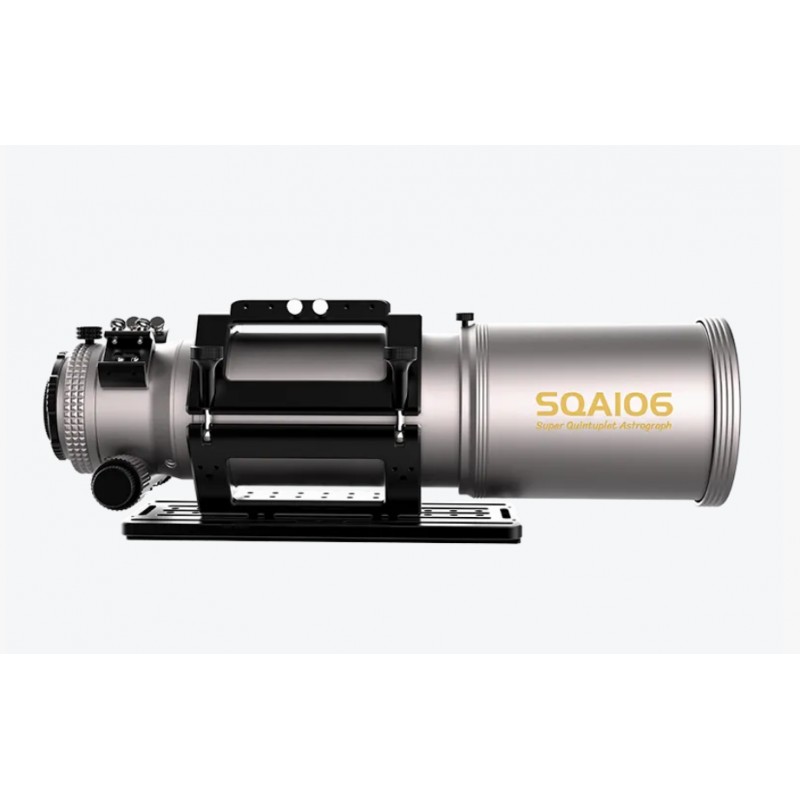

ASKAR REFRACTEUR SQA106 PETZVAL

ASKAR REFRACTEUR SQA106 PETZVAL

SÉRIE SQA - SQA106

Caractéristiques techniques

• Astrographe Petzval quintuplet avec lentilles espacées air
• Deux éléments optiques en verre SD
• Cercle image supporté : 55 mm
• RMS du point stellaire central < 1,7 µm
• RMS du point stellaire à 55 mm < 2,2 µm
• Illumination relative > 90 % sur cercle image 44 mm
• Structure optique auto-plate sans correcteur additionnel
• Distance de connexion utilisable : 48–78 mm
• Pare-buée rétractable
• Colliers intégrés avec grandes vis moletées
• Filetages M4/M6 des deux côtés pour accessoires et double OTA
• Poignée supérieure avec base multifonction chercheur intégrée
• Deux bases chercheur de chaque côté du porte-oculaire
• Queue d’aronde Losmandy standard 300 mm
• Compatible caméra astro et DSLR/hybride
• Focuser rigide double vitesse 2,8"
• Course de mise au point : 30 mm
• Focuser usiné CNC avec intérieur antireflet et peinture mate
• Adaptateurs arrières M68, M54, M48
• Rotateur haute précision 360° avec échelle graduée et vis de blocage large
• Performance MTF > 0,9 à 10 LP/mm
• Illumination relative > 90% à 44 mm, > 75% à 55 mm
• RMS du point stellaire central < 1,65 µm sur diagrammes optiques
• Testé au ZYGO confirmant la qualité stellaire exceptionnelle

ASTROGRAPHE PETZVAL QUINTUPLET EN VERRE SD ESPACÉ AIR

EXCELLENTE QUALITÉ STAR POINT

Conception optique quintuplet à lentilles espacées air, incluant 2 éléments en verre SD.
Le SQA106 prend en charge un cercle d’image de 55 mm.
Le star point central présente un rayon RMS inférieur à 1,7 µm, et le star point à 55 mm est inférieur à 2,2 µm, démontrant une finesse exceptionnelle des étoiles.
Il offre également une excellente illumination sur tout le champ ainsi que de très bonnes données MTF.
L’illumination relative peut dépasser 90 % sur un cercle d’image de 44 mm.

STRUCTURE PETZVAL

Conception intégrée auto-plate, aucun correcteur supplémentaire n’est nécessaire, et aucun calcul supplémentaire du backfocus n’est requis.
Avec une distance de connexion comprise entre 48 mm et 78 mm, l’utilisateur peut l’utiliser directement pour la prise de vue une fois l’OTA mis au point.

PARE-BUÉE RÉTRACTABLE

Le pare-buée utilise une conception rétractable pouvant être déployée.
Il protège l’objectif des impacts de lumière externe et interne, ainsi que l’optique elle-même.

COLLIER DE TUBE INTÉGRÉ

De grandes vis moletées permettent d’ouvrir et fermer le collier sans outil supplémentaire.

Il y a six filetages M4 et M6 de chaque côté du collier, pratiques pour installer une base, une queue d’aronde ou connecter différents accessoires.
Il est même possible de fixer un second tube pour la prise de vue.

Paire de colliers intégrés avec une partie centrale évidée afin de réduire le poids total.

La poignée située au-dessus du collier comporte une rainure avec une base multifonction pour chercheur, permettant l’installation d’accessoires astronomiques.

BASES POUR CHERCHEUR

De chaque côté du porte oculaire se trouvent deux bases pour chercheur.
Elles évitent de devoir démonter l’équipement lorsque l’on change la position du chercheur et offrent également des points de fixation supplémentaires pour d’autres accessoires astronomiques.

PLATINE EN QUEUE D’ARONDE

La platine standard de trois cents millimètres au format Losmandy est facile à installer et à retirer.

APPLICATIONS PHOTOGRAPHIQUES DIVERSIFIÉES

En plus de pouvoir être connecté à une caméra astronomique pour l’astrophotographie, le SQA106 peut aussi être relié à un appareil photo hybride ou reflex pour la prise de vue.

MISE AU POINT À DOUBLE VITESSE LARGE ET RIGIDE

Système de mise au point rigide à double vitesse avec crémaillère de deux virgule huit pouces, compatible avec la plupart des moteurs de mise au point du marché.
La course de mise au point est de trente millimètres et le tube du porte oculaire comporte des graduations de haute précision.
L’ensemble du corps du porte oculaire est usiné en CNC avec un traitement interne antireflet et une peinture mate, offrant des mesures supplémentaires pour éliminer la lumière parasite.

ADAPTATEURS ARRIÈRE

L’arrière du SQA106 est équipé de plusieurs adaptateurs, tous dentés et rainurés pour permettre une rotation manuelle facile sans glissement.
Les adaptateurs sont disponibles en formats M soixante huit, M cinquante quatre et M quarante huit et peuvent servir à connecter divers accessoires, comme des appareils photo plein format.

ROTATEUR AGRANDI À TROIS CENT SOIXANTE DEGRÉS

L’arrière du porte oculaire est équipé d’un rotateur de haute précision à trois cent soixante degrés avec une échelle graduée permettant de régler et mémoriser l’angle de rotation.
Il dispose également d’une grande vis de blocage assurant un verrouillage facile même sous charge importante.

CHEMIN OPTIQUE

Le SQA106 utilise une conception à quintuplet avec lentilles espacées par air, incluant 2 éléments en verre SD

GRAPHIQUE MTF

La fonction de transfert de modulation (MTF) est une mesure quantitative de la netteté d’une image optique, incluant la résolution et le contraste.
L’axe vertical représente la valeur MTF et l’axe horizontal la distance entre le centre et le bord de l’image.

Pour les courbes correspondant aux basses et hautes fréquences, même au bord du cercle image de 55 mm, l’écart entre les courbes sagittales et méridionales reste très faible.

À basse fréquence (10 LP par mm), les valeurs restent supérieures à 0,9, démontrant ainsi la haute résolution et la grande netteté du SQA106.

ILLUMINATION RELATIVE

L’illumination relative représente l’effet combiné de la perte de lumière et de l’atténuation dans les coins de l’image.
La courbe RI montre la variation d’éclairement en pourcentage sur toute la surface du capteur.

Des variations d’éclairage peuvent affecter l’image.
L’axe vertical représente les pourcentages d’illumination et l’axe horizontal la distance entre le centre et le bord du cadre.

Le SQA106 garantit un taux d’illumination élevé supérieur à 90% à 44 mm de cercle image, et même au-delà de 75% à 55 mm, réduisant fortement le vignettage.

DIAGRAMME DE SPOTS

La qualité d’image peut être évaluée en analysant la répartition des points dans le diagramme de spots.

Le SQA106 présente un point stellaire central avec un rayon RMS inférieur à 1,65 µm,
et un point stellaire dans les coins inférieur à 2,2 µm, démontrant une excellente finesse des étoiles.

GRAPHIQUE OBJECTIF ZYGO

L’interféromètre ZYGO est reconnu mondialement comme un instrument de référence pour tester la qualité optique.
Les résultats du SQA106 montrent une qualité stellaire exceptionnelle.
