Usinage CNC de haute qualité | Étoile ultra-fine

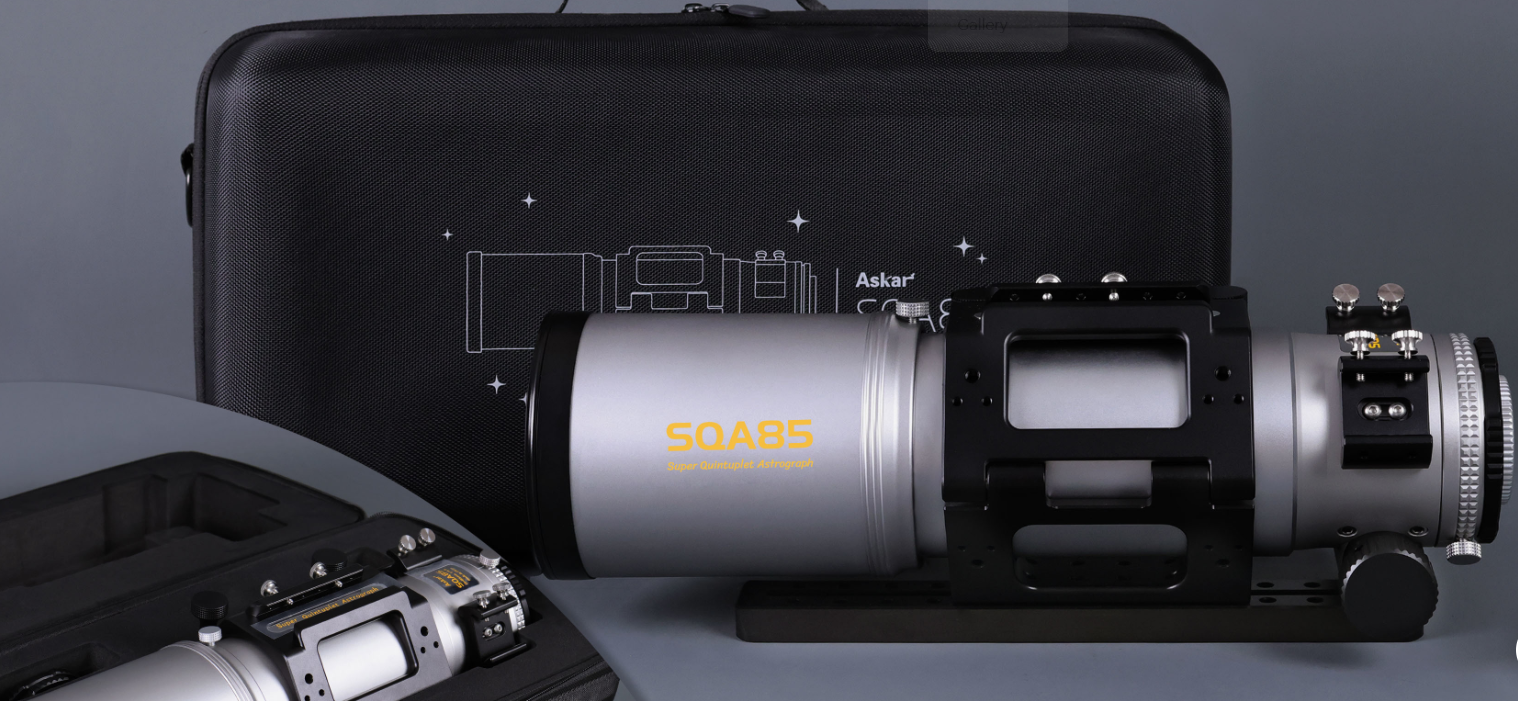

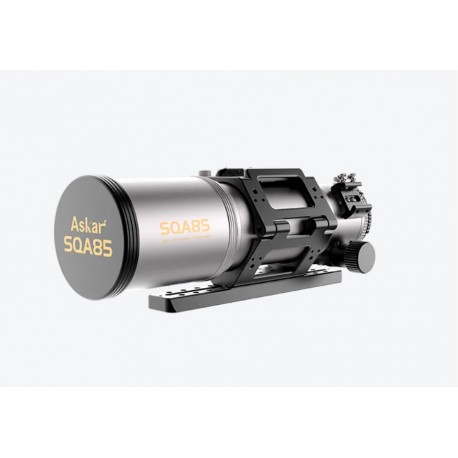

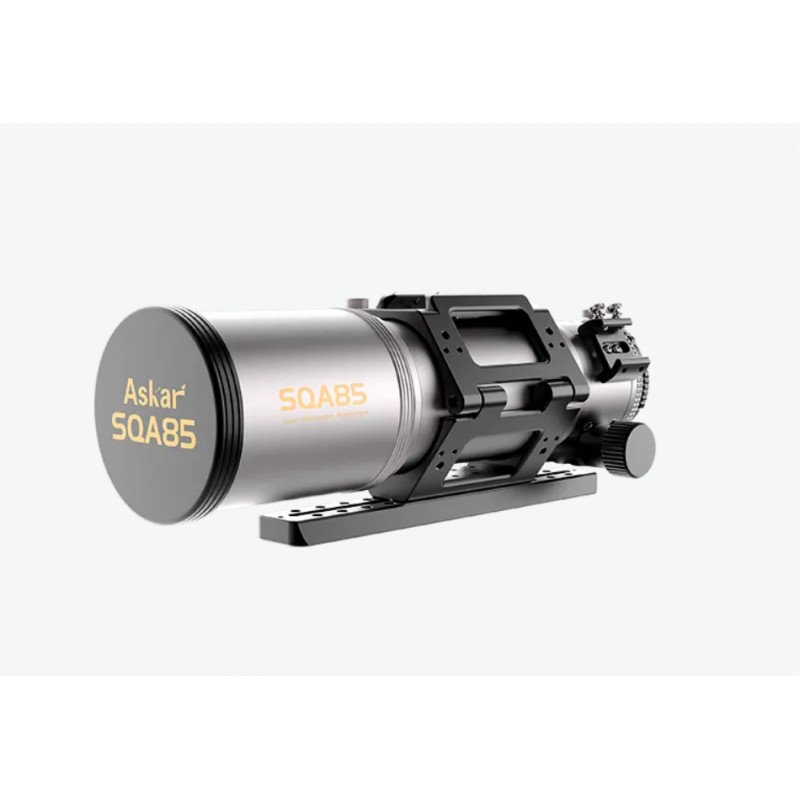

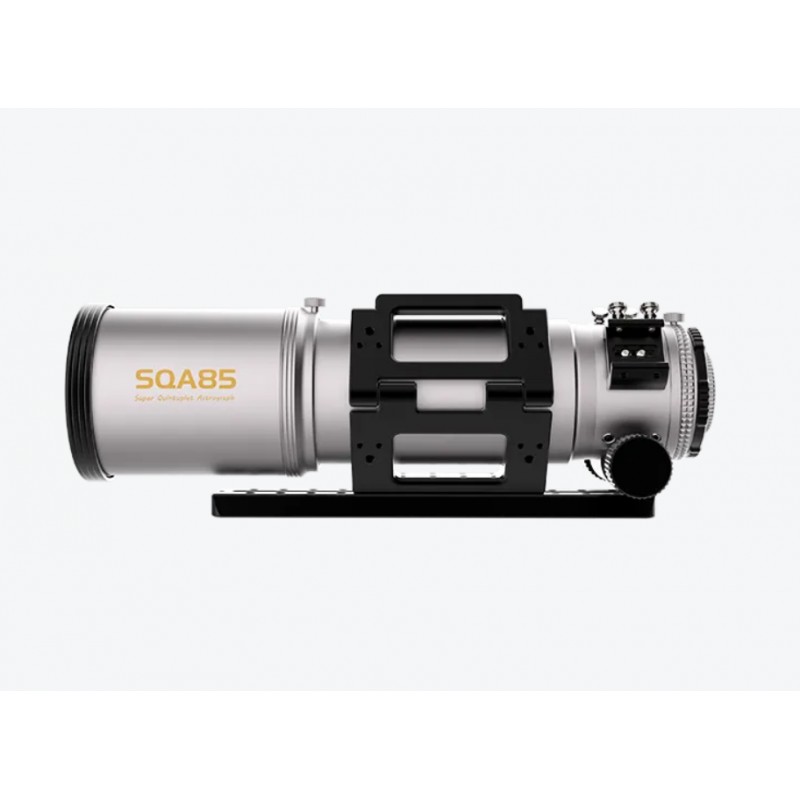

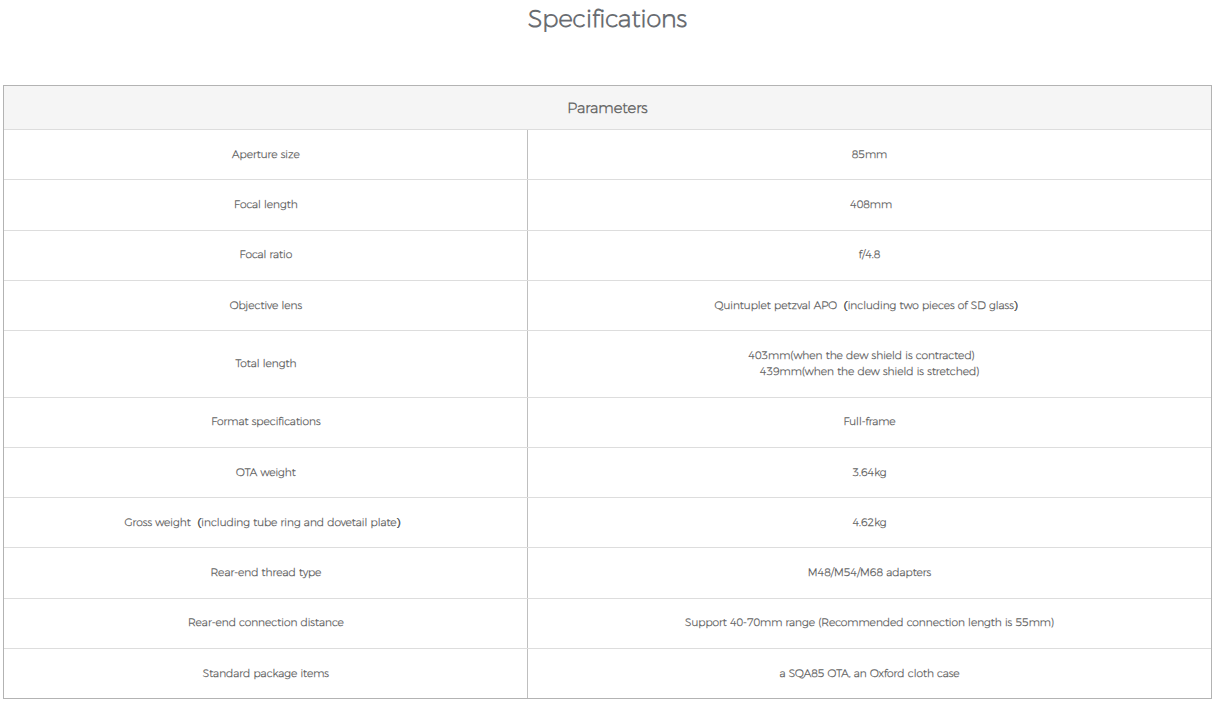

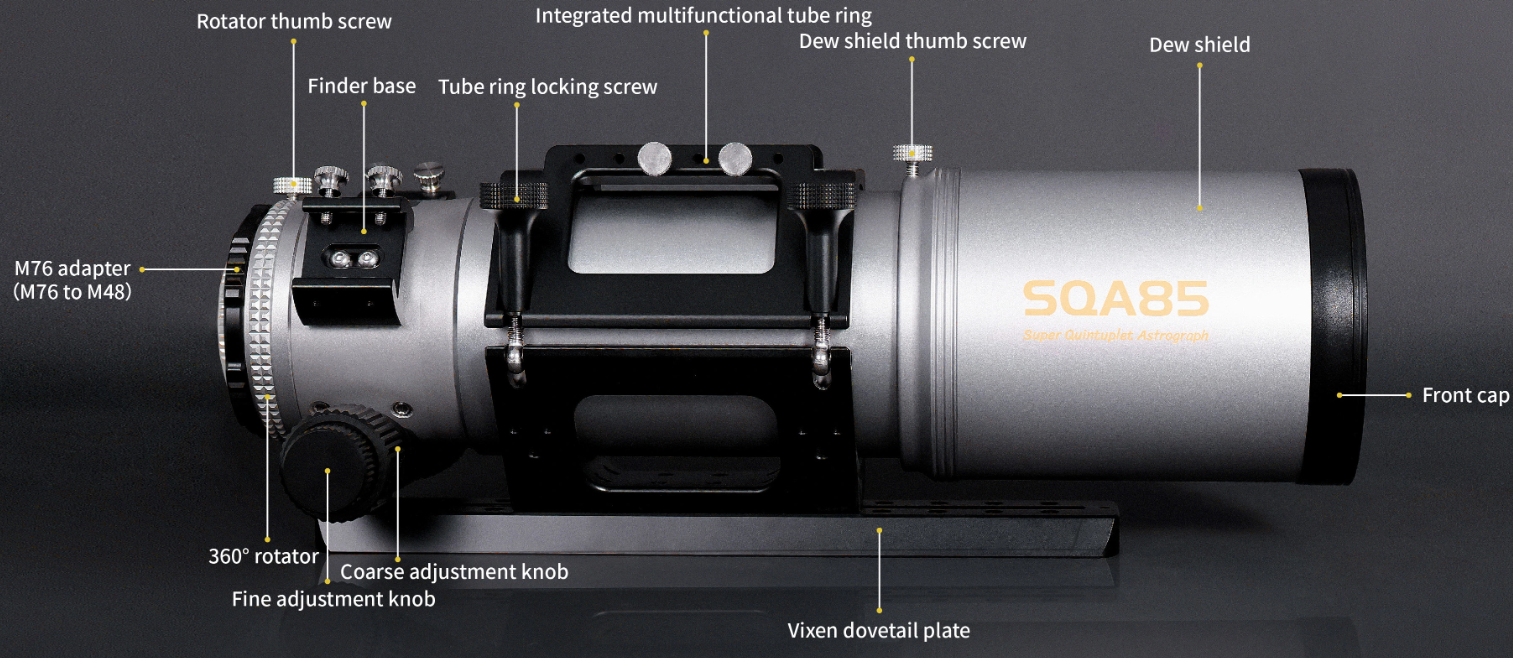

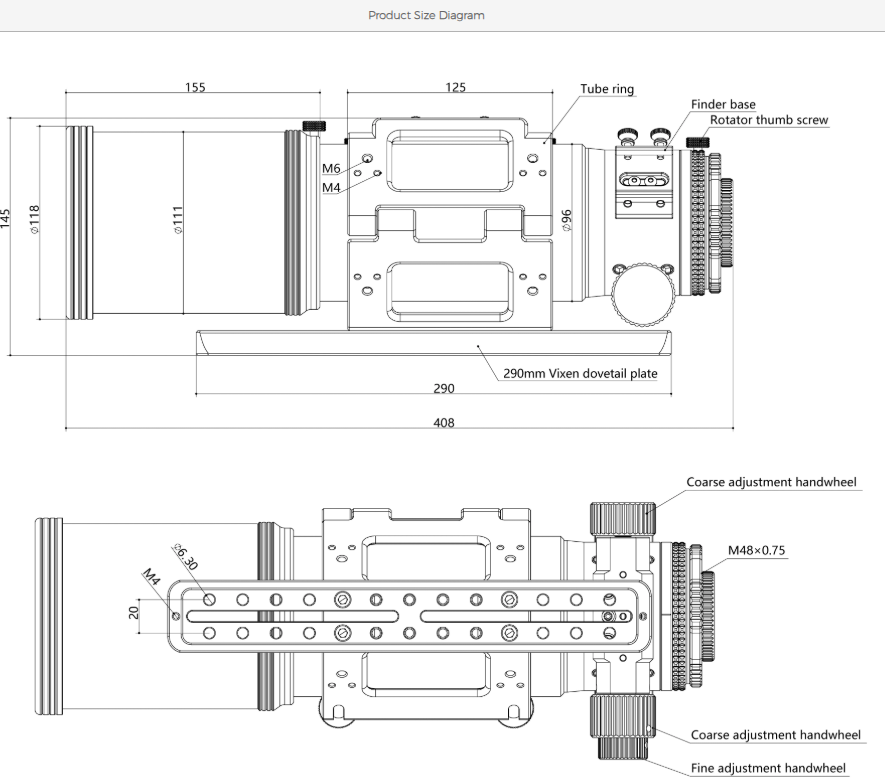

Caractéristiques techniques

• Design optique quintuplet Petzval avec correcteur intégré
• Cercle image plein format 44 mm sans calcul de tirage
• Lentilles SD (2 éléments) pour correction chromatique avancée
• RMS du point stellaire central < 1.6 µm
• RMS du point stellaire à l’angle < 2.5 µm
• Pare-buée rétractable
• Colliers de tube intégrés avec vis de serrage manuelle
• 6 points de fixation M4/M6 pour accessoires et montage dual-OTA
• Base chercheur multifonction intégrée sur la poignée
• Queue d’aronde Vixen 290 mm
• Applications astrophotographie et photo standard (DSLR/hybrides)
• Rotateur 360° haute précision avec échelle graduée
• Porte-oculaire rigide double vitesse 2.8" usiné CNC
• Course de mise au point : 32 mm
• Focuser anti-reflet à peinture mate interne

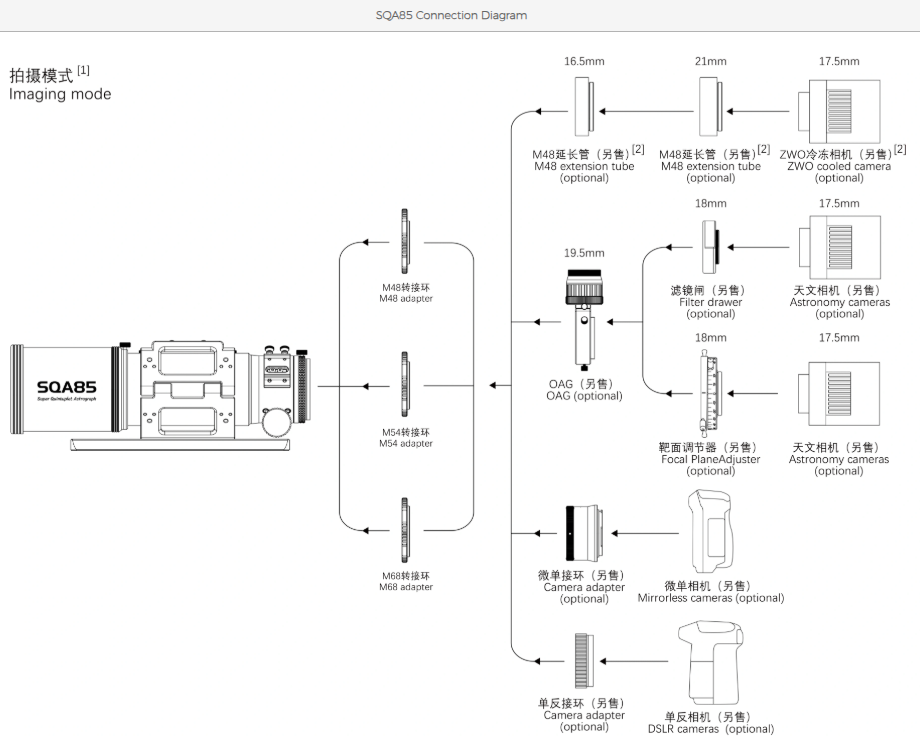

• Adaptateurs arrière M48, M54 et M68 inclus
• Poignée exclusive anodisée avec plaque signalétique
• Usinage CNC anodisé haute qualité
• Poignée 85 mm optionnelle
• Rehausse 20 mm optionnelle
• MTF > 0.9 à 10 LP/mm
• Illumination relative ~85 % en bord de plein format
• Contrôle qualité ZYGO validant la précision du rendu stellaire

Performance supérieure pour des étoiles punctiformes

Conception de lentilles quintuplets séparées par air, comprenant 2 éléments en verre SD.
Le point stellaire central a un rayon RMS de moins de 1,6 µm, et le point stellaire dans le coin est inférieur à 2,5 µm, montrant un point stellaire ultra-fin.
Il possède également d'excellentes données d’illumination sur tout le champ et de MTF.

Structure Petzval

Conception intégrée auto-aplanissante, supportant un cercle d’image plein format de 44 mm, sans nécessité de flatteners supplémentaires et sans besoin de calcul supplémentaire du tirage.
Entre 40 mm et 70 mm de distance de connexion, les utilisateurs peuvent directement l'utiliser pour la prise de vue une fois que l’OTA est mis au point.

Pare-buée rétractable

Le pare-buée est conçu pour être rétractable et peut être déployé lorsque nécessaire.
Il protège la lentille de l’impact des lumières externes et internes tout en préservant l’optique elle-même.

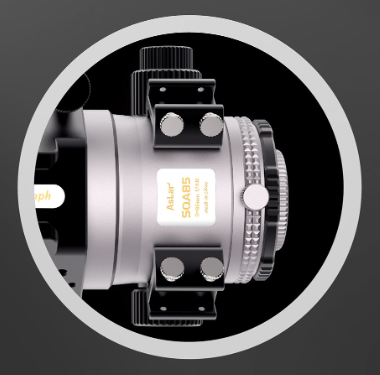

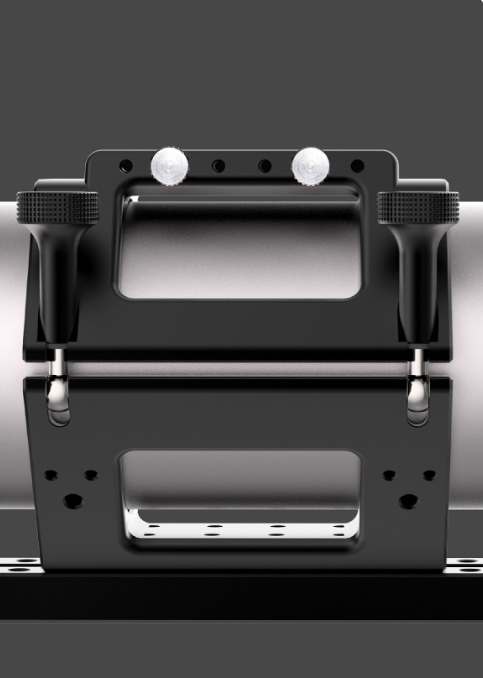

Collier de tube intégré

De larges vis de serrage manuelles permettent d’ouvrir et de fermer le collier de tube sans utiliser d’outils supplémentaires.

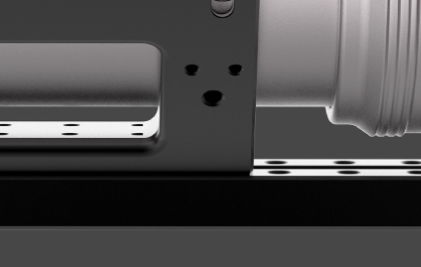

Le collier comporte six trous filetés M4 et M6 de chaque côté, facilitant l’installation d’une base ou d’une queue d’aronde ainsi que la fixation de divers accessoires.
Il est même possible d’y monter un second tube optique pour la prise de vue.

L’ensemble est constitué d’une paire de colliers intégrés avec une structure évidée au centre afin de réduire le poids total.

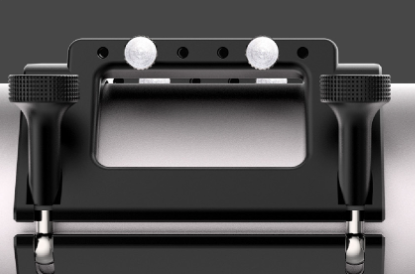

La poignée située sur le dessus du collier est équipée d’une base multifonction permettant l’installation d’accessoires astronomiques.

Bases chercheur

De chaque côté du porte-oculaire se trouvent deux bases pour chercheur, ce qui évite de devoir démonter l’ensemble lors d’un changement de position du chercheur.
Elles offrent également des points de fixation supplémentaires pour d’autres accessoires astronomiques.

Queue d’aronde

Queue d’aronde standard de type Vixen de 290 mm, facile à installer et à retirer.

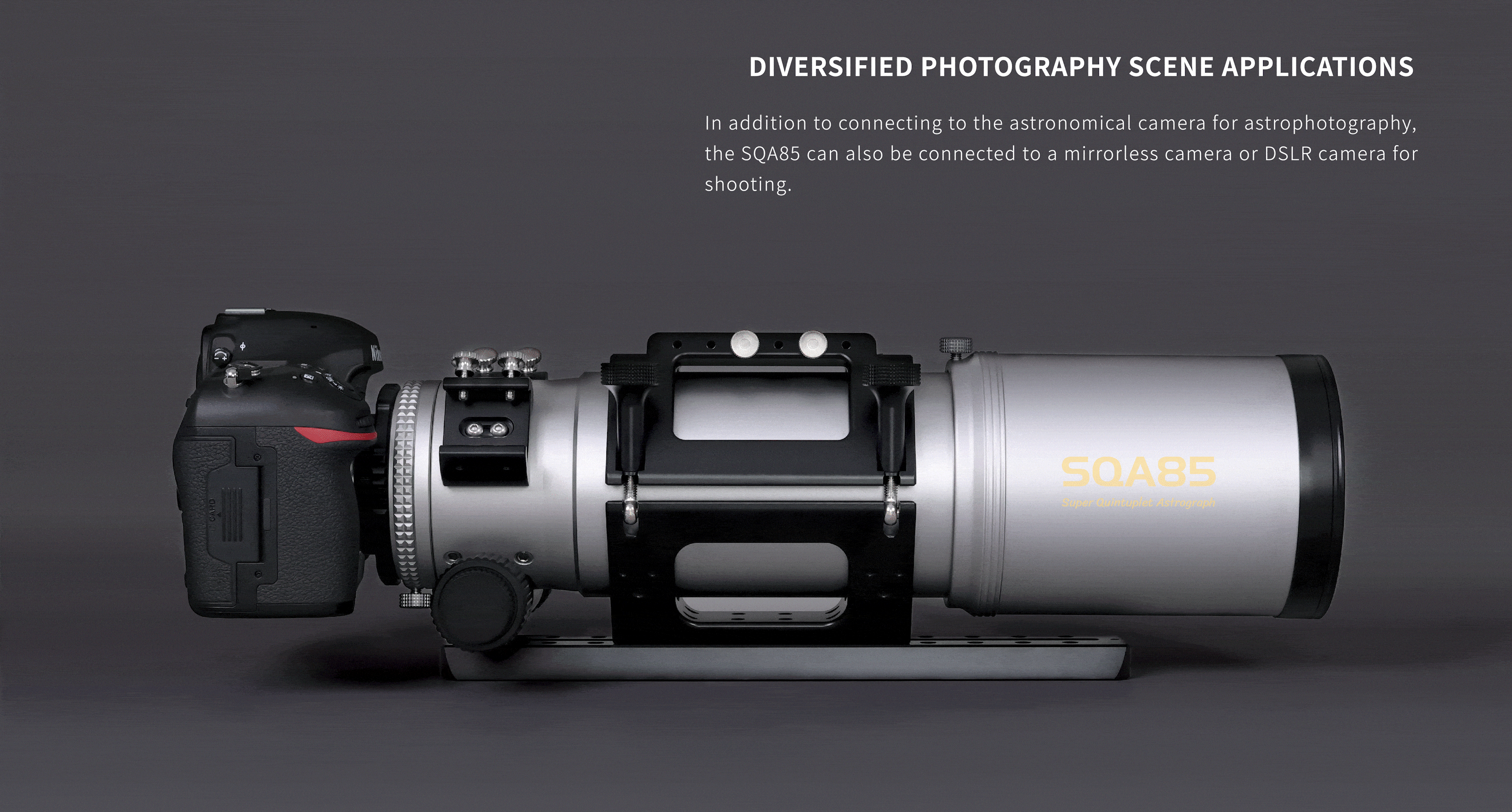

Applications photographiques diversifiées

En plus de se connecter à une caméra astronomique pour l’astrophotographie, le SQA85 peut également être relié à un appareil photo hybride ou reflex pour des prises de vue classiques.

Rotateur 360°

L’arrière du porte-oculaire est équipé d’un rotateur haute précision à 360°, doté d’une échelle graduée permettant à l’utilisateur d’ajuster et de mémoriser l’angle de rotation.
Il est également muni d’une vis de verrouillage agrandie pour un blocage facile, même sous forte charge.

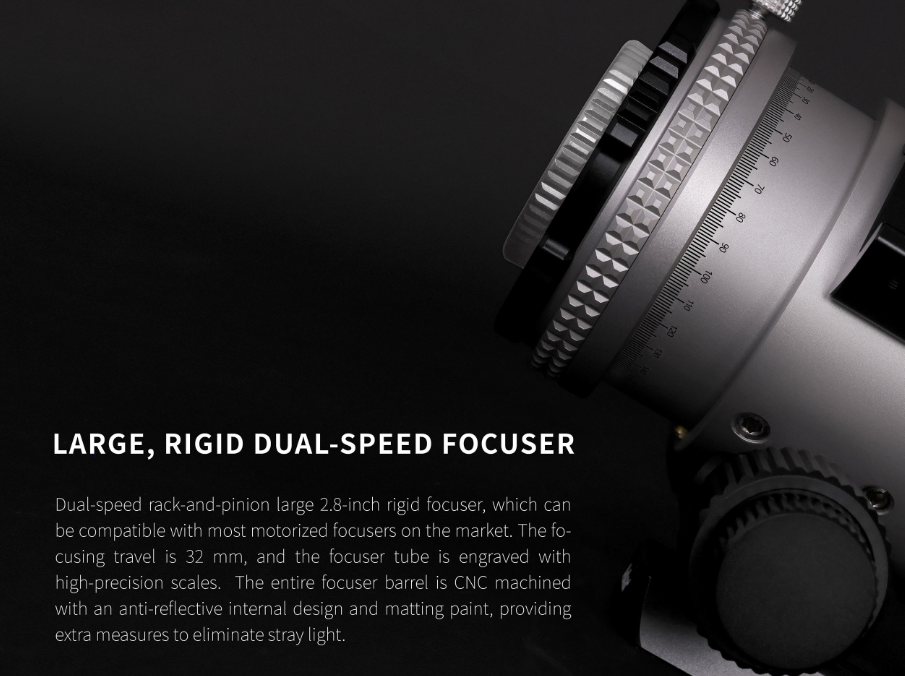

Porte-oculaire rigide à double vitesse de grande taille

Porte-oculaire rigide à crémaillère de 2,8 pouces à double vitesse, compatible avec la majorité des moteurs de mise au point présents sur le marché.
La course de mise au point est de 32 mm et le tube du focuser est gravé avec des repères de haute précision.
L’ensemble du barillet est usiné CNC avec un design interne anti-reflet et une peinture mate, offrant une protection supplémentaire contre la lumière parasite.

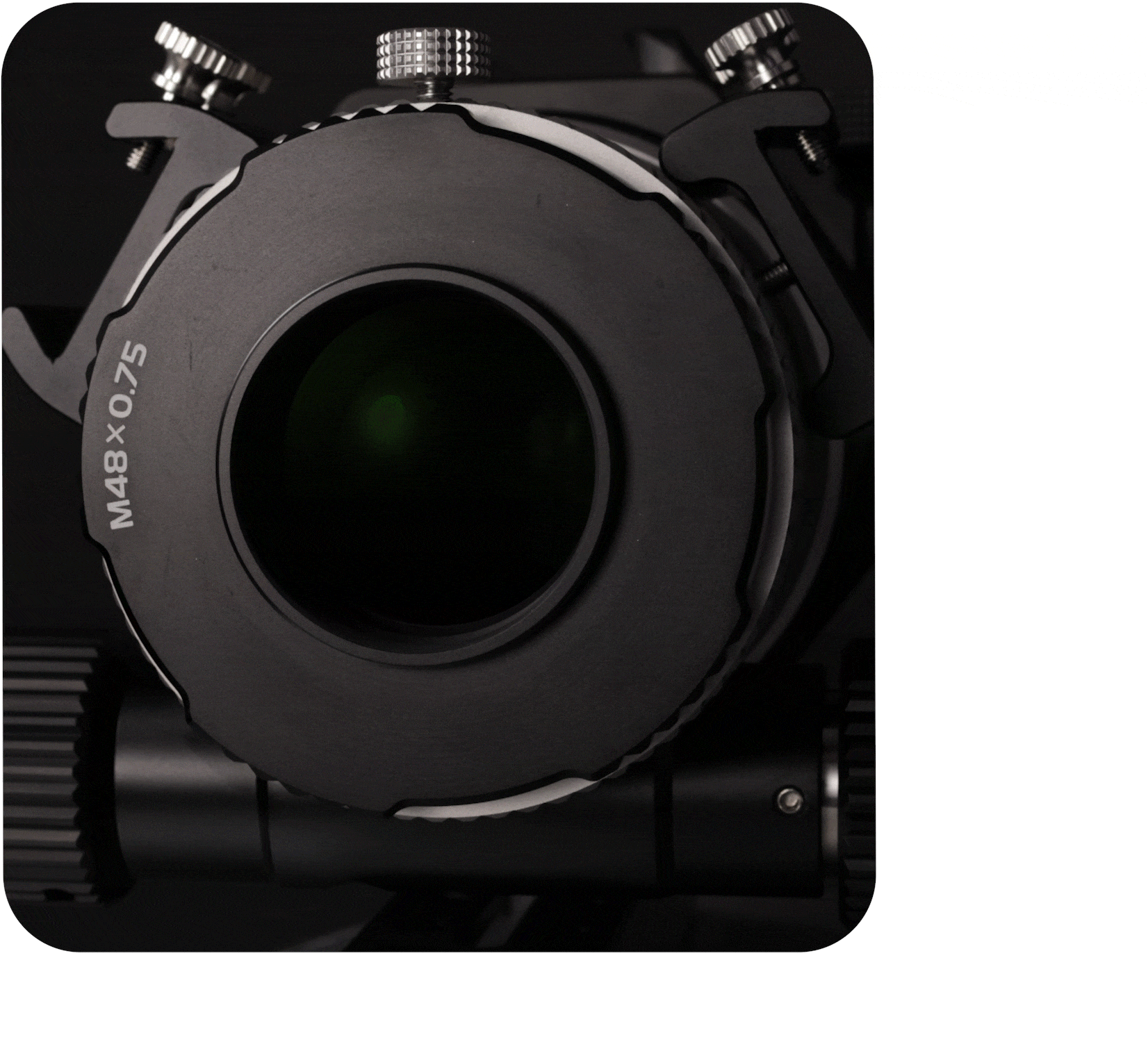

Adaptateurs arrière

L’arrière du SQA85 est équipé de plusieurs adaptateurs, tous crantés et rainurés pour permettre une rotation manuelle sans glissement.
Les adaptateurs sont disponibles en tailles M68, M54 et M48, et peuvent être utilisés pour fixer divers accessoires, tels que des caméras plein format.

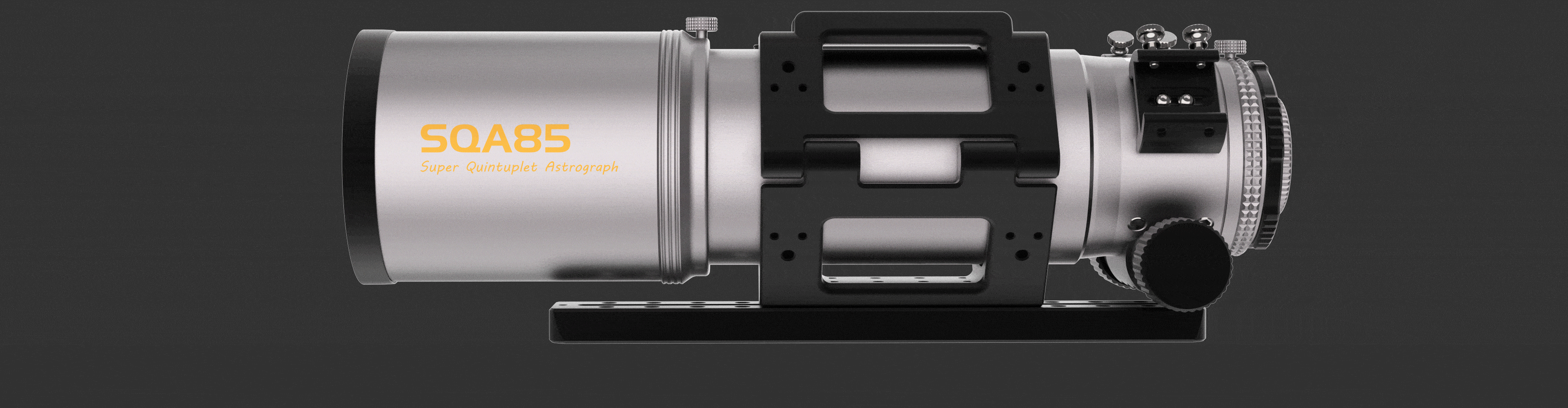

Usinage de haute qualité

L’ensemble du tube du SQA85 est réalisé par usinage CNC de haute qualité, avec traitement anodisé et peinture de surface pulvérisée.

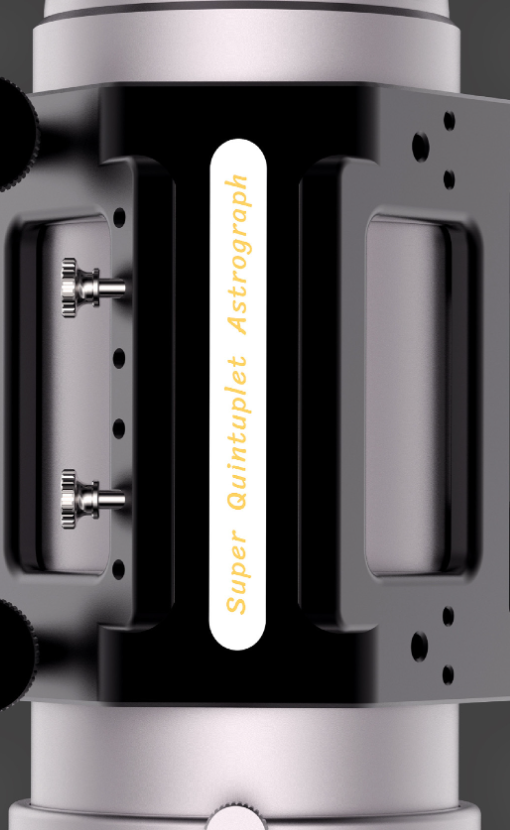

La poignée supérieure ainsi que le porte-oculaire sont dotés de plaques signalétiques exclusives, témoignant d’une finition haut de gamme.

Poignée entièrement métallique (optionnelle)

Une poignée 85 mm entièrement métallique peut être achetée séparément pour un usage facilité.

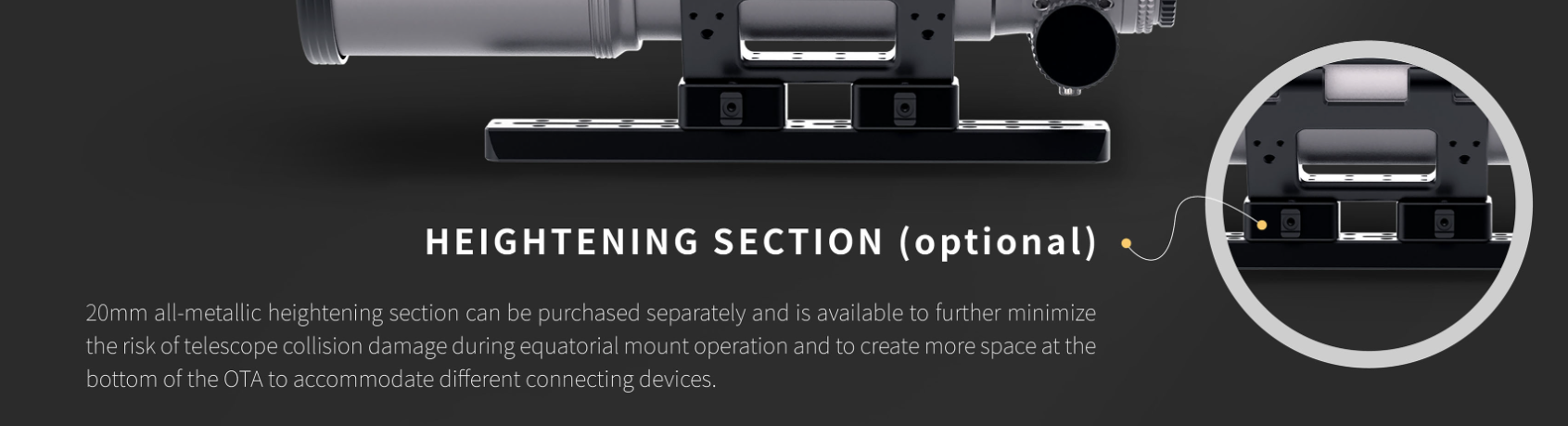

Rehausse métallique (optionnelle)

Une rehausse entièrement métallique de 20 mm peut être achetée séparément.
Elle permet de réduire davantage les risques de collision du télescope lors de l’utilisation sur une monture équatoriale et d’offrir plus d’espace sous l’OTA pour accueillir différents dispositifs de connexion.

Chemin optique

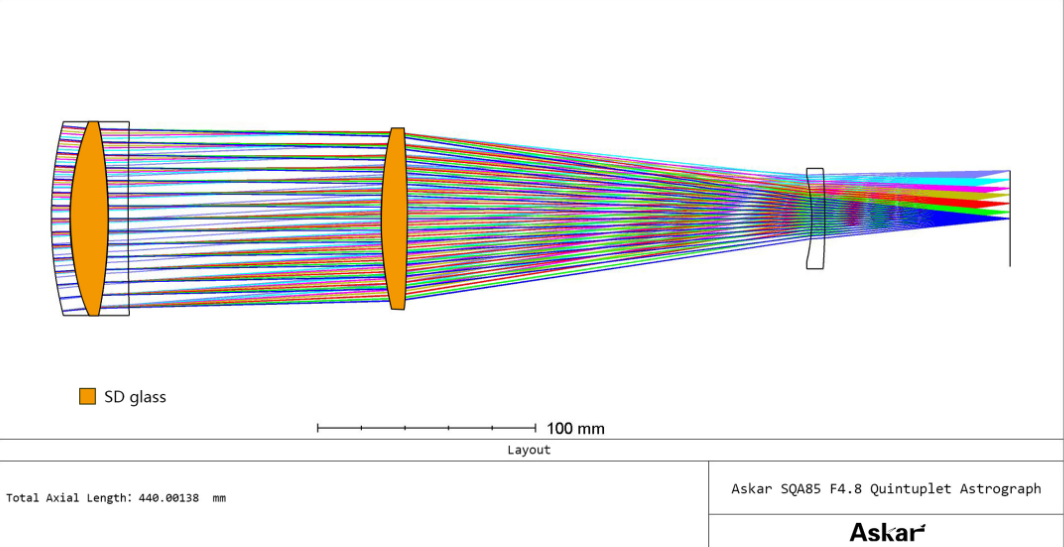

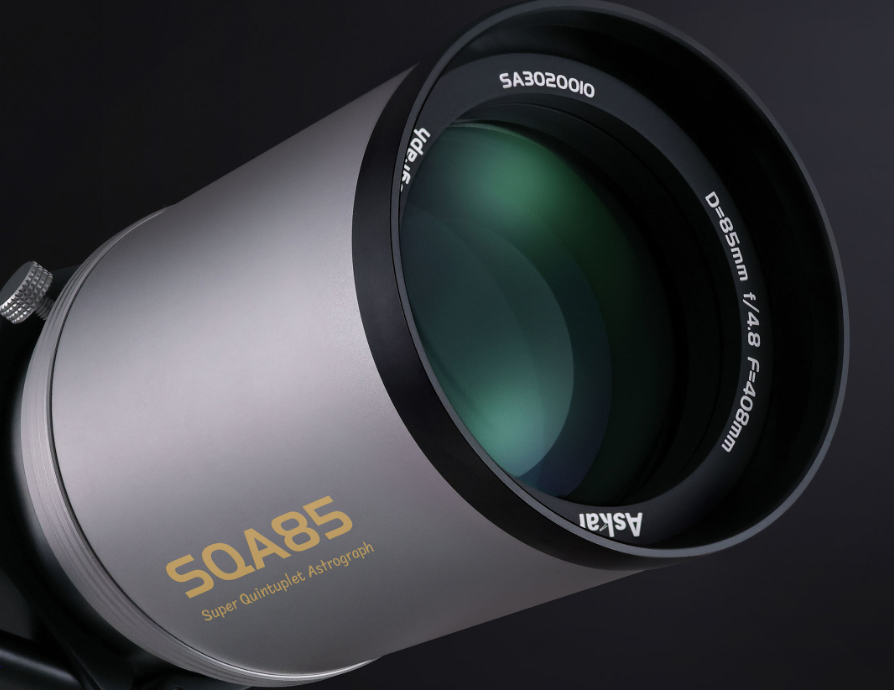

Le SQA85 adopte une conception optique quintuplet séparée par air, comprenant 2 éléments en verre SD.

Courbe MTF

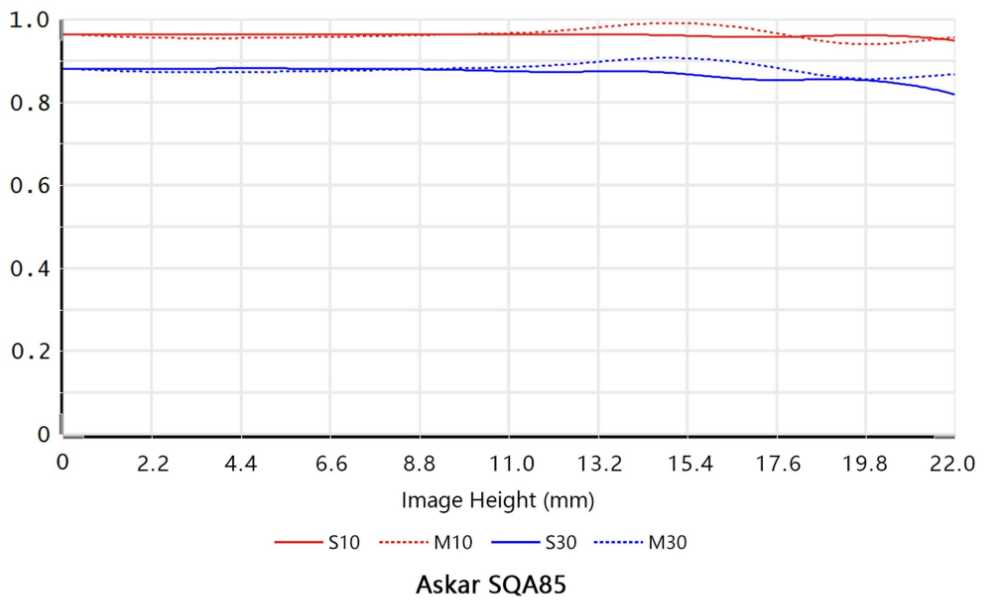

La fonction de transfert de modulation (MTF) est une description quantitative de la netteté d’une image, incluant la résolution et le contraste d’une lentille optique.
L’axe vertical représente la valeur MTF, tandis que l’axe horizontal indique la distance entre le centre de l’image et son bord.

Sur les deux courbes correspondant aux hautes et basses fréquences, même en bord de plein format, les écarts entre les lignes sagittales du SQA85 restent très faibles.
À la basse fréquence de 10 LP/mm, la valeur reste supérieure à 0,9, démontrant la haute résolution et la grande précision du SQA85.

Illumination relative

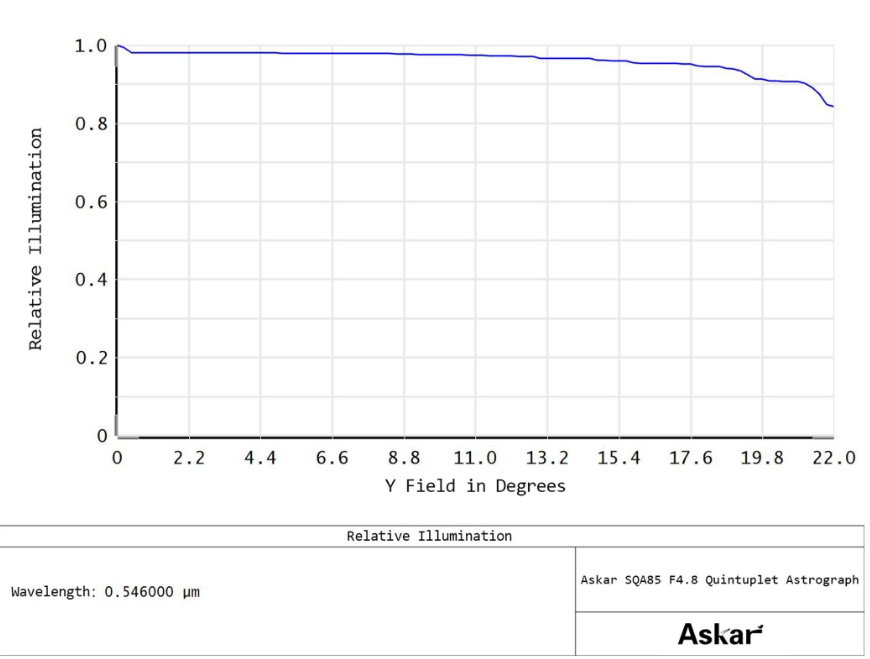

L’illumination relative (RI) représente l’effet combiné de la perte de lumière et de l’atténuation aux coins de la lentille. La courbe RI illustre la variation de l’illumination (%) sur la surface du capteur.

Les variations d’éclairage peuvent affecter l’image.
L’axe vertical indique les pourcentages d’illumination, tandis que l’axe horizontal représente la distance entre le centre et le bord du champ.

Le SQA85 garantit une illumination élevée d’environ 85 % même en bord de plein format, réduisant ainsi le vignettage.

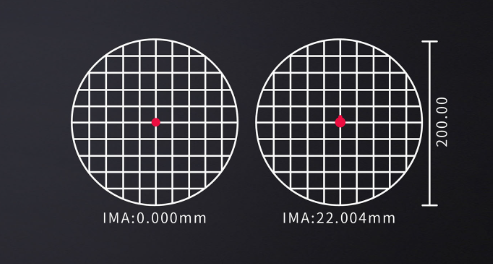

Spot diagram

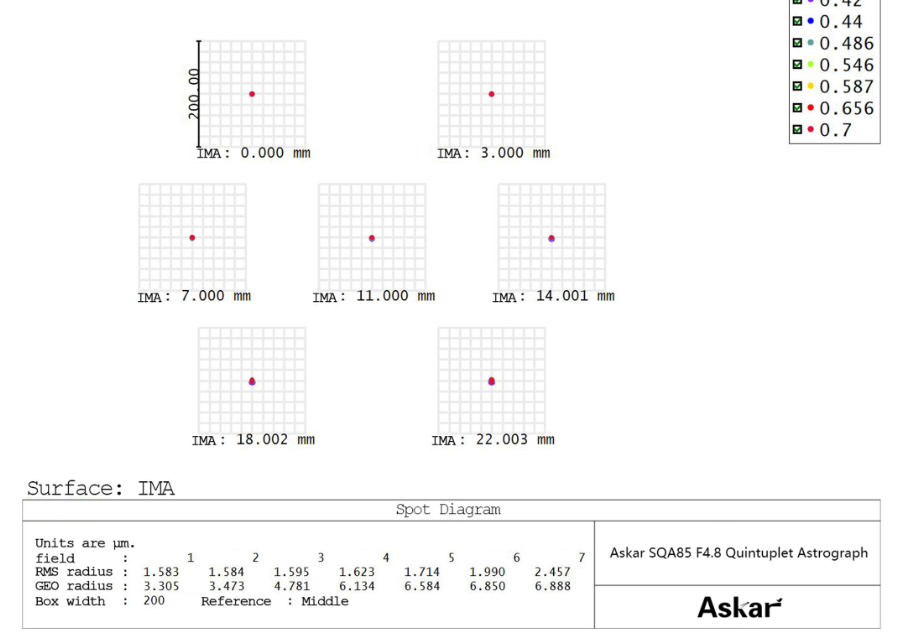

La qualité d’imagerie du système optique peut être évaluée en analysant la répartition des taches sur le diagramme de taches.
Le SQA85 présente un point stellaire central avec un rayon RMS inférieur à 1,6 µm, et le point stellaire dans les coins est inférieur à 2,5 µm, démontrant une excellente finesse des étoiles.

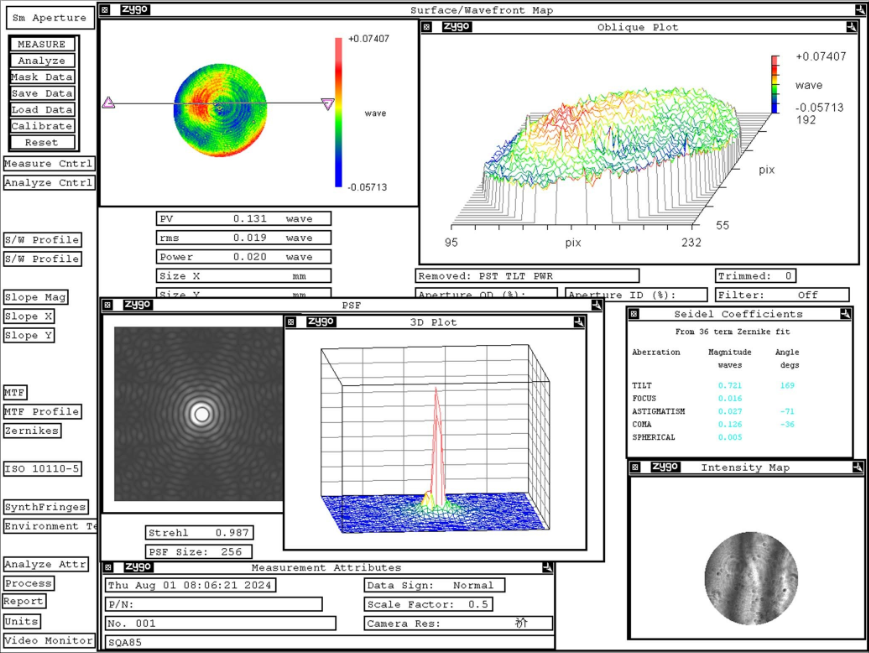

Diagramme objectif ZYGO

L’interféromètre ZYGO est reconnu internationalement comme un instrument de référence pour tester la qualité des lentilles optiques, et les résultats de test du SQA85 révèlent une excellente qualité de formation des étoiles

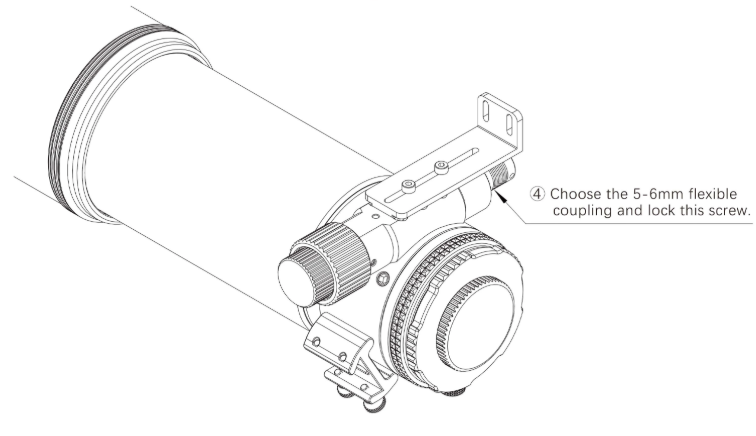

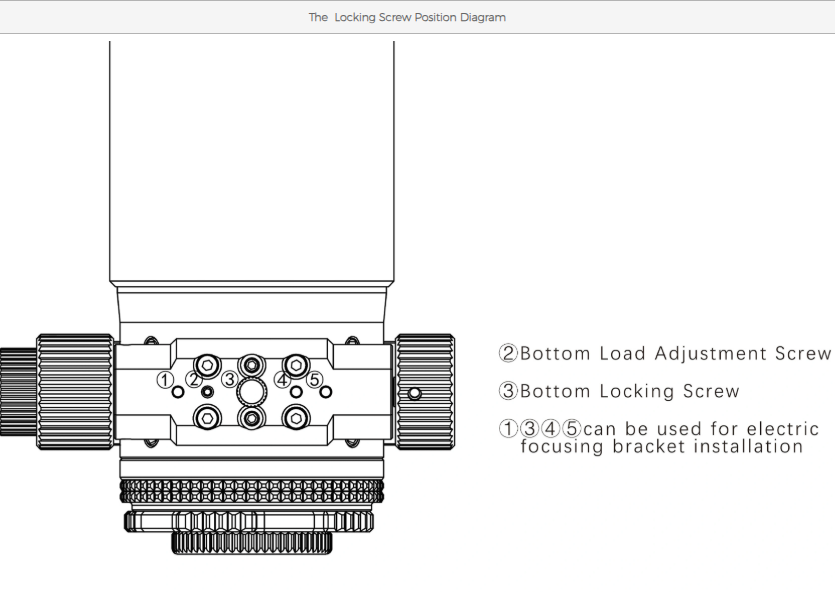

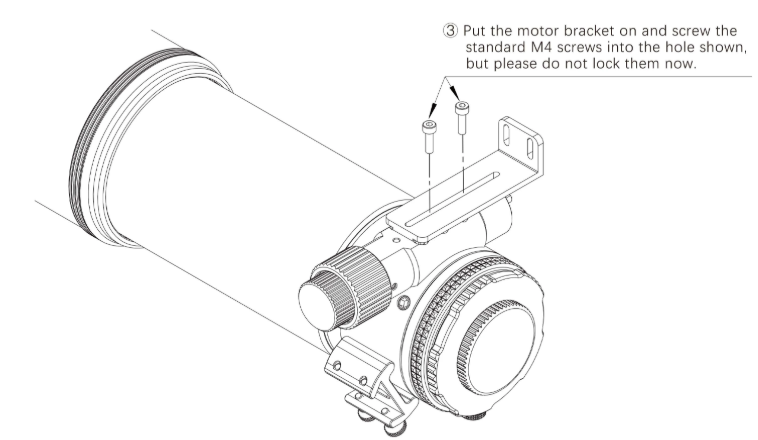

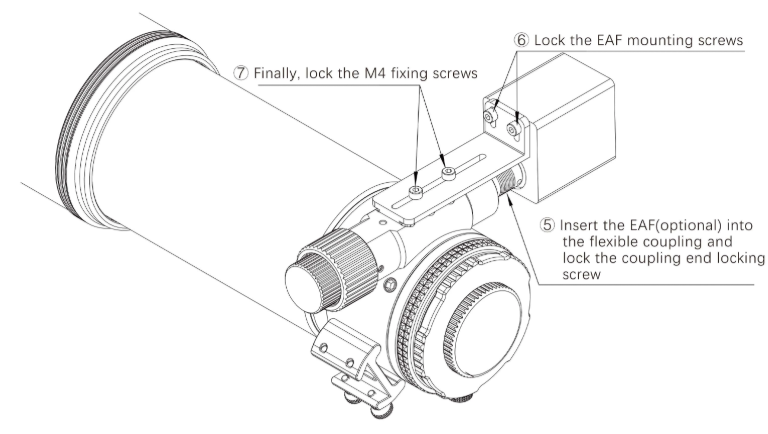

Schéma d’assemblage du moteur de mise au point électronique SQA85
