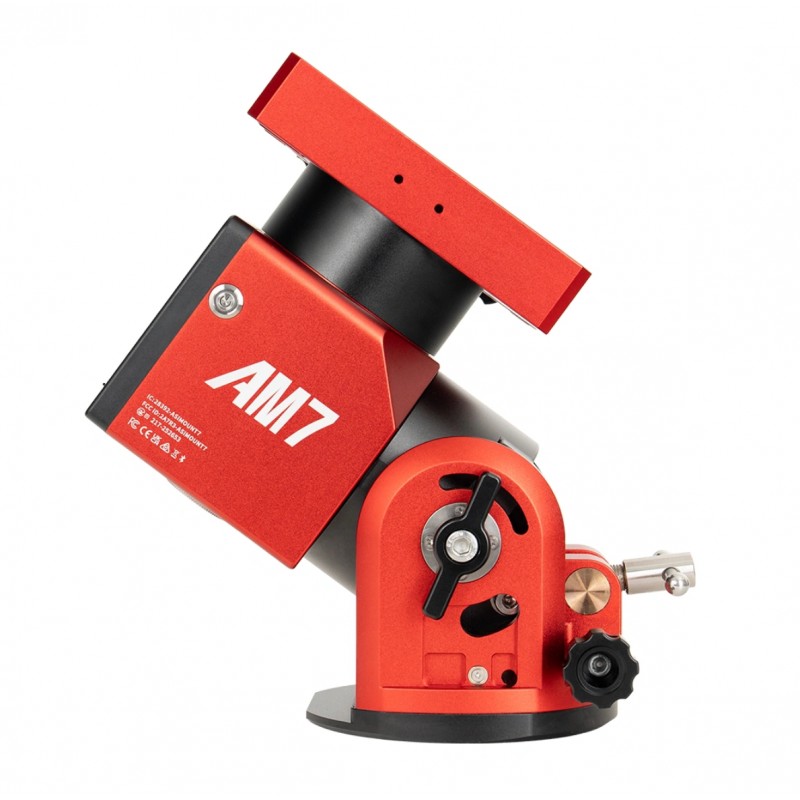

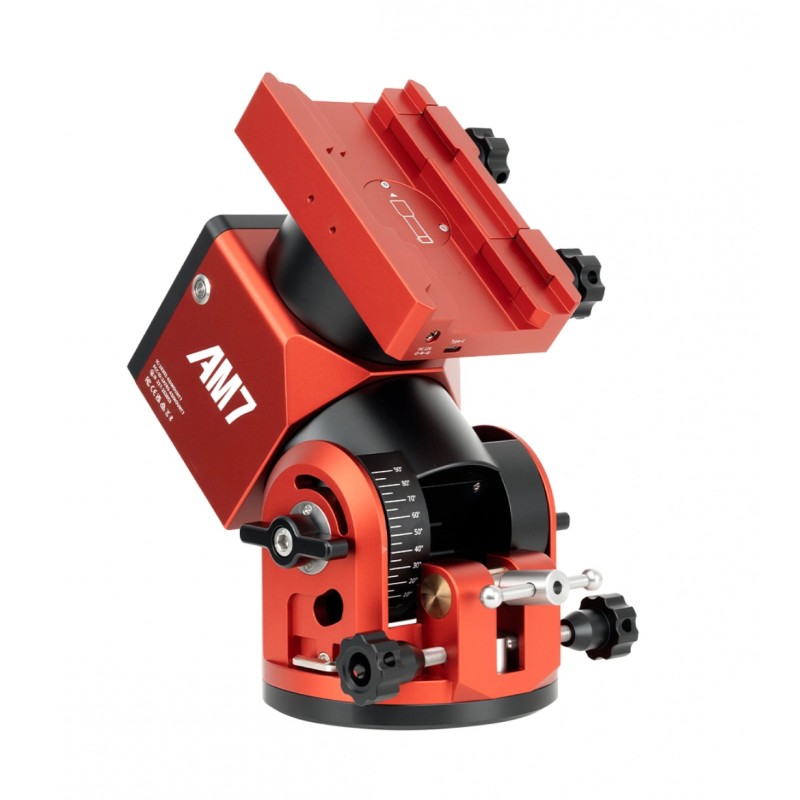

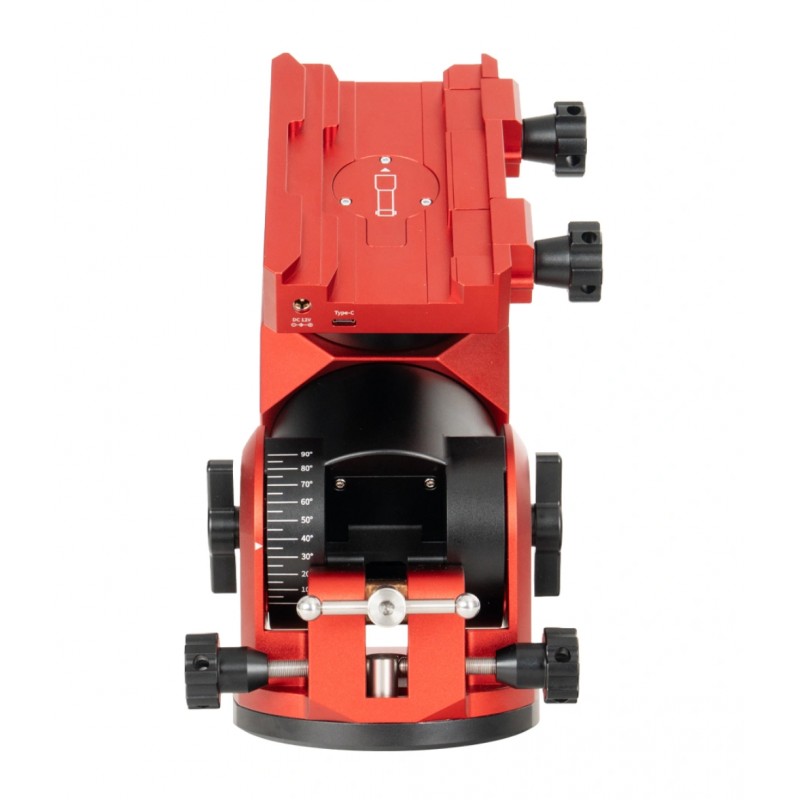

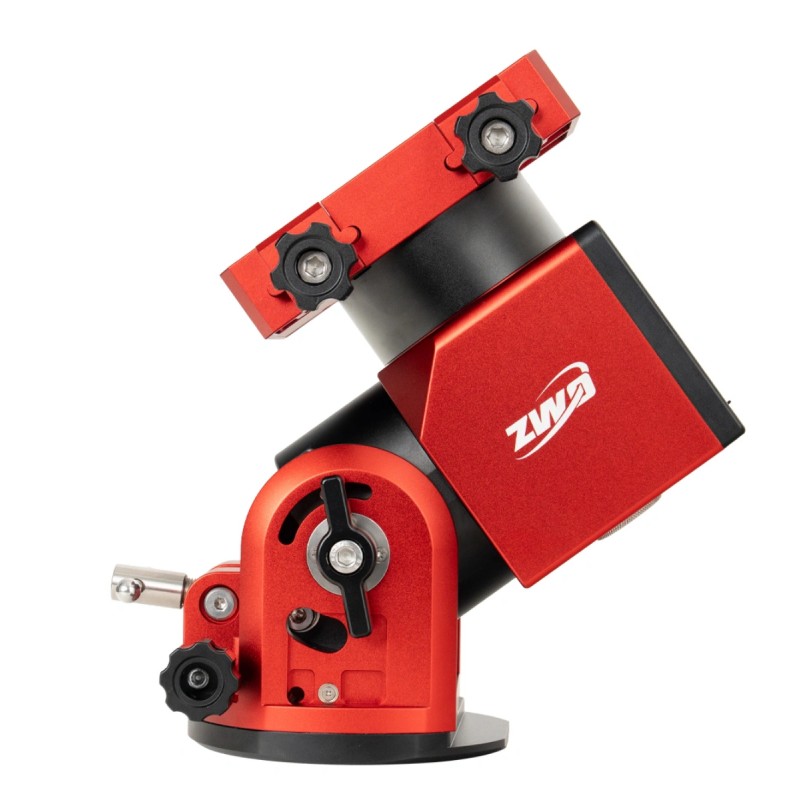

ZWO AM7 Monture équatoriale harmonique avec trépied carbone

ZWO AM7 Monture équatoriale harmonique avec trépied carbone

Description

La ZWO AM7 est la monture harmonique la plus capacitaire de la gamme ZWO, développée pour les configurations optiques lourdes et les setups d’astrophotographie à longue focale où la précision du suivi devient essentielle. Elle utilise un système Strain Wave Gear associé à une courroie synchrone avec un rapport de réduction total de 300:1, garantissant un suivi fluide, stable et une excellente répétabilité mécanique.

La charge utile atteint 20 kg sans contrepoids, permettant une installation rapide et légère, et jusqu’à 30 kg avec contrepoids pour les configurations plus lourdes. Le système accepte une charge déséquilibrée maximale de 40 N·m sans contrepoids et jusqu’à 60 N·m avec contrepoids, offrant une vraie évolutivité pour accompagner l’utilisateur dans l’évolution de son matériel.

Chaque monture est testée individuellement avec un rapport de mesure du PE fourni. L’erreur périodique est contrôlée à ±10 secondes d’arc avec une durée de PE de 288 secondes, ce qui assure une excellente base pour l’autoguidage et l’imagerie haute résolution.

La monture fonctionne en mode équatorial pour l’astrophotographie et en mode altazimutal pour l’observation visuelle. Son réglage de latitude de 0 à 90 degrés permet une utilisation partout dans le monde, de l’équateur aux régions polaires. Le changement de mode s’effectue simplement par ajustement mécanique puis sélection via la raquette.

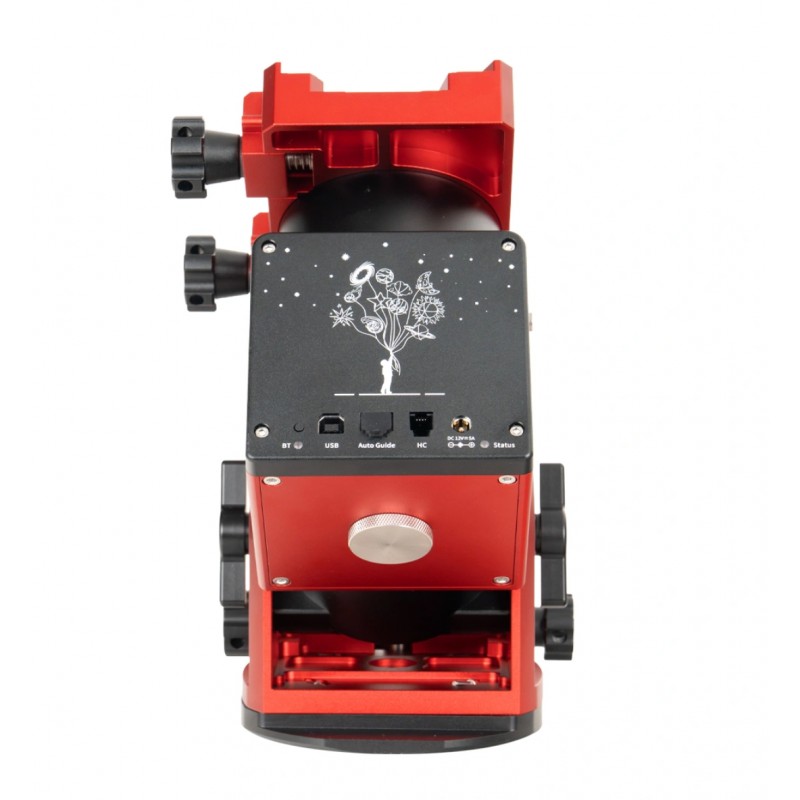

La selle double standard accepte les queues d’aronde Losmandy et Vixen. La gestion des câbles est intégrée grâce aux ports USB C et alimentation DC présents directement sur la selle, réduisant fortement l’encombrement des câbles sur le setup. La monture intègre également un frein mécanique sur l’axe AD, une position zéro mécanique, la fonction Park et un système de rangement pour la clé hexagonale magnétique.

La connectivité comprend USB, WiFi, Bluetooth, port ST4 ainsi qu’une raquette intelligente avec joystick, hotspot WiFi intégré, interface Web de configuration et mise à jour firmware. La compatibilité native avec ASIAIR permet une intégration directe dans l’écosystème ZWO sans complexité logicielle.

Avec seulement 6.75 kg, une structure optimisée pour la portabilité et un fonctionnement garanti jusqu’à -20°C, la ZWO AM7 constitue une solution haut de gamme pour l’astrophotographe mobile comme pour l’installation fixe avancée.

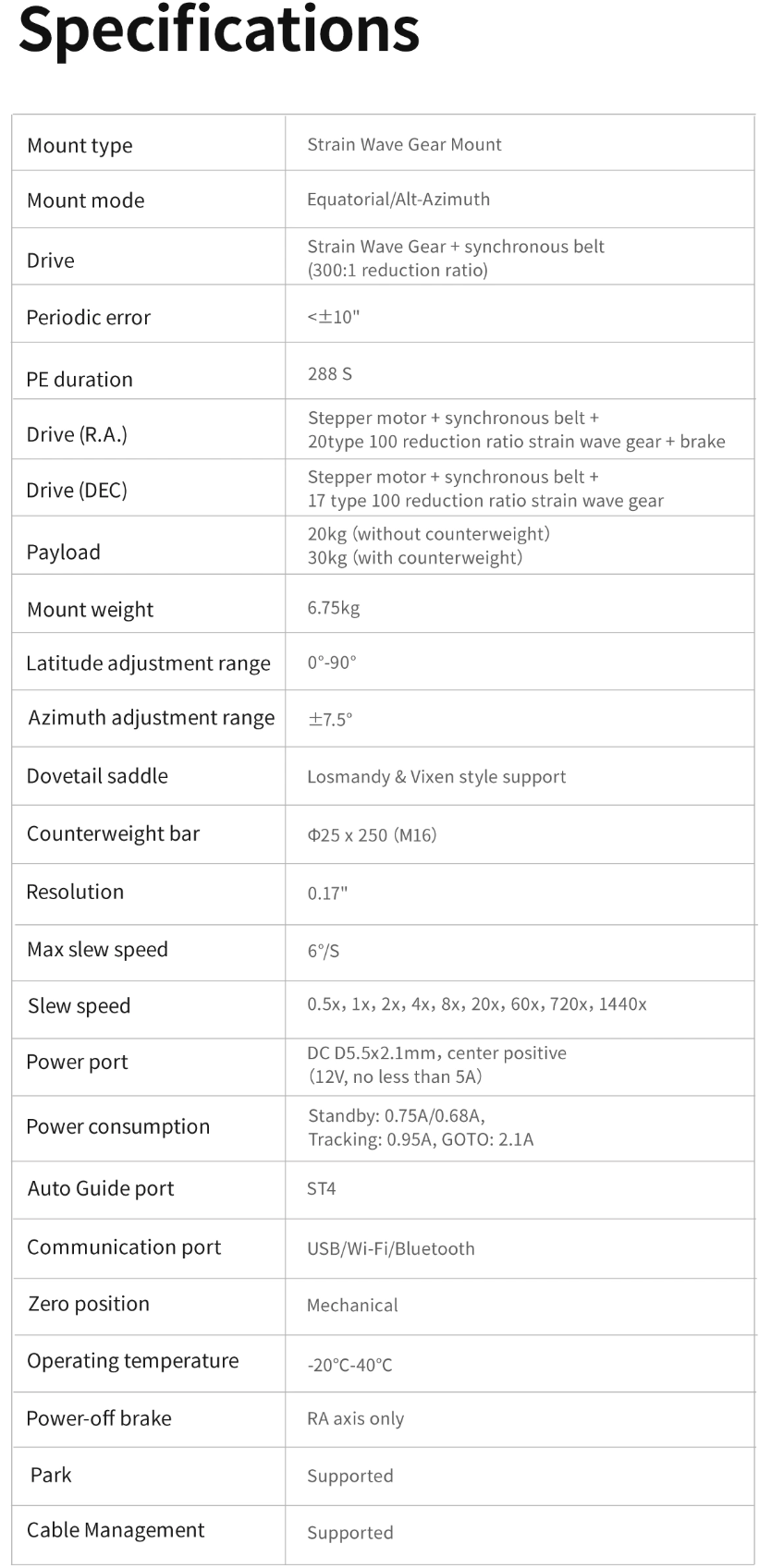

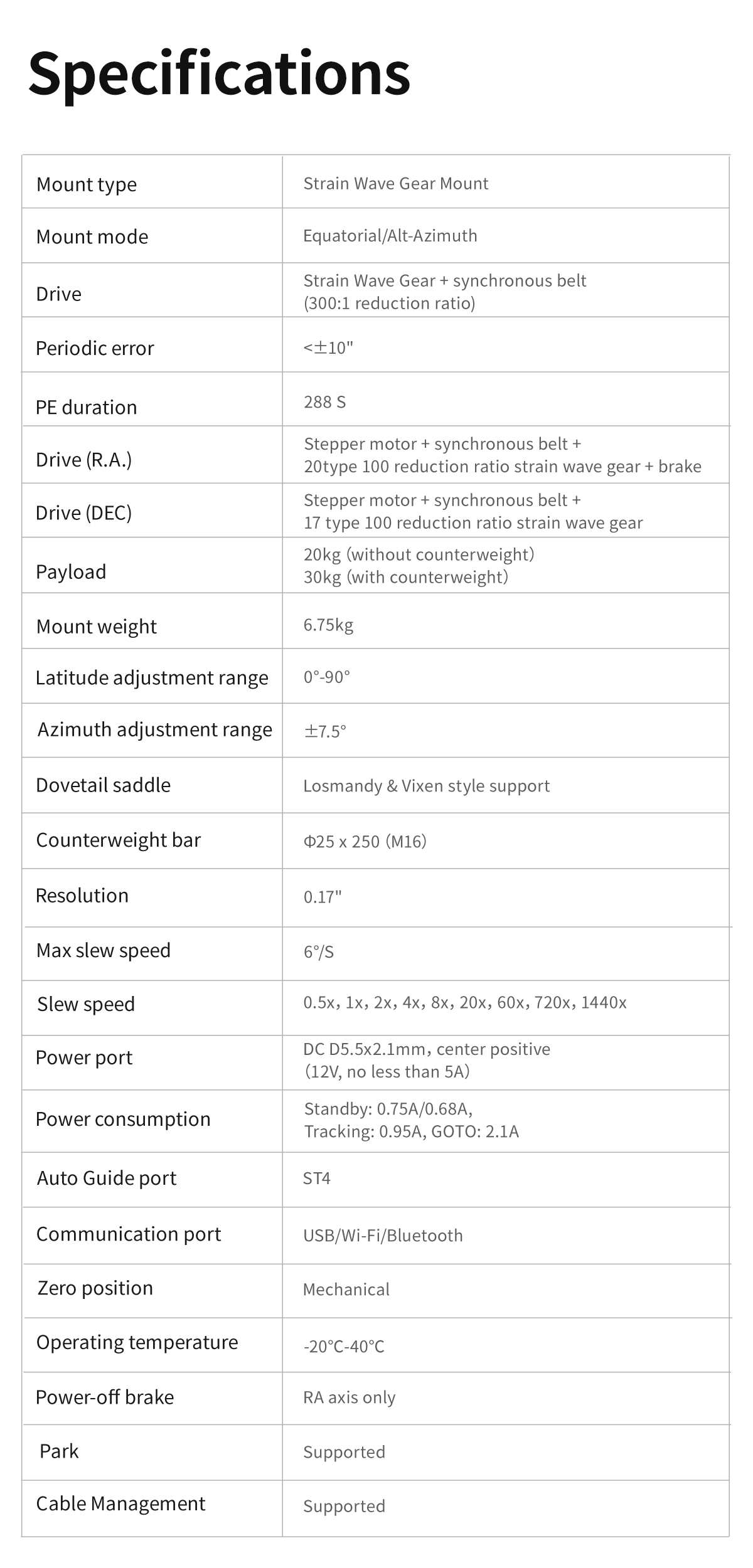

Caractéristiques techniques

• Fabricant: ZWO
• Modèle: AM7
• Type: monture harmonique équatoriale
• Technologie: Strain Wave Gear Mount
• Modes: équatorial et altazimutal
• Transmission: Strain Wave Gear + courroie synchrone
• Rapport de réduction total: 300:1
• Erreur périodique: ±10 secondes d’arc
• Durée PE: 288 secondes
• Motorisation AD: moteur pas à pas + courroie synchrone + réducteur harmonique type 20 + frein
• Motorisation DEC: moteur pas à pas + courroie synchrone + réducteur harmonique type 17
• Charge utile sans contrepoids: 20 kg
• Charge utile avec contrepoids: 30 kg

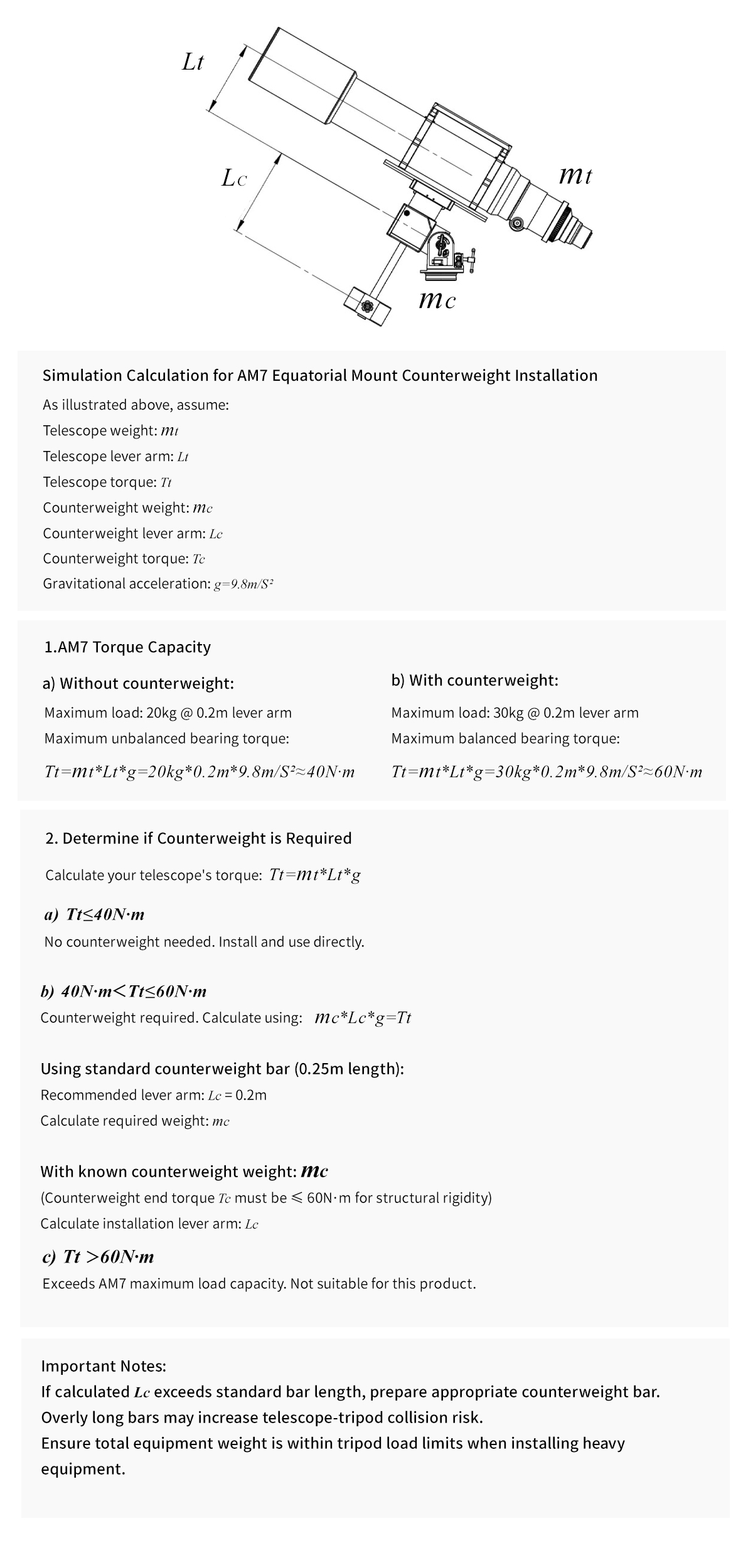

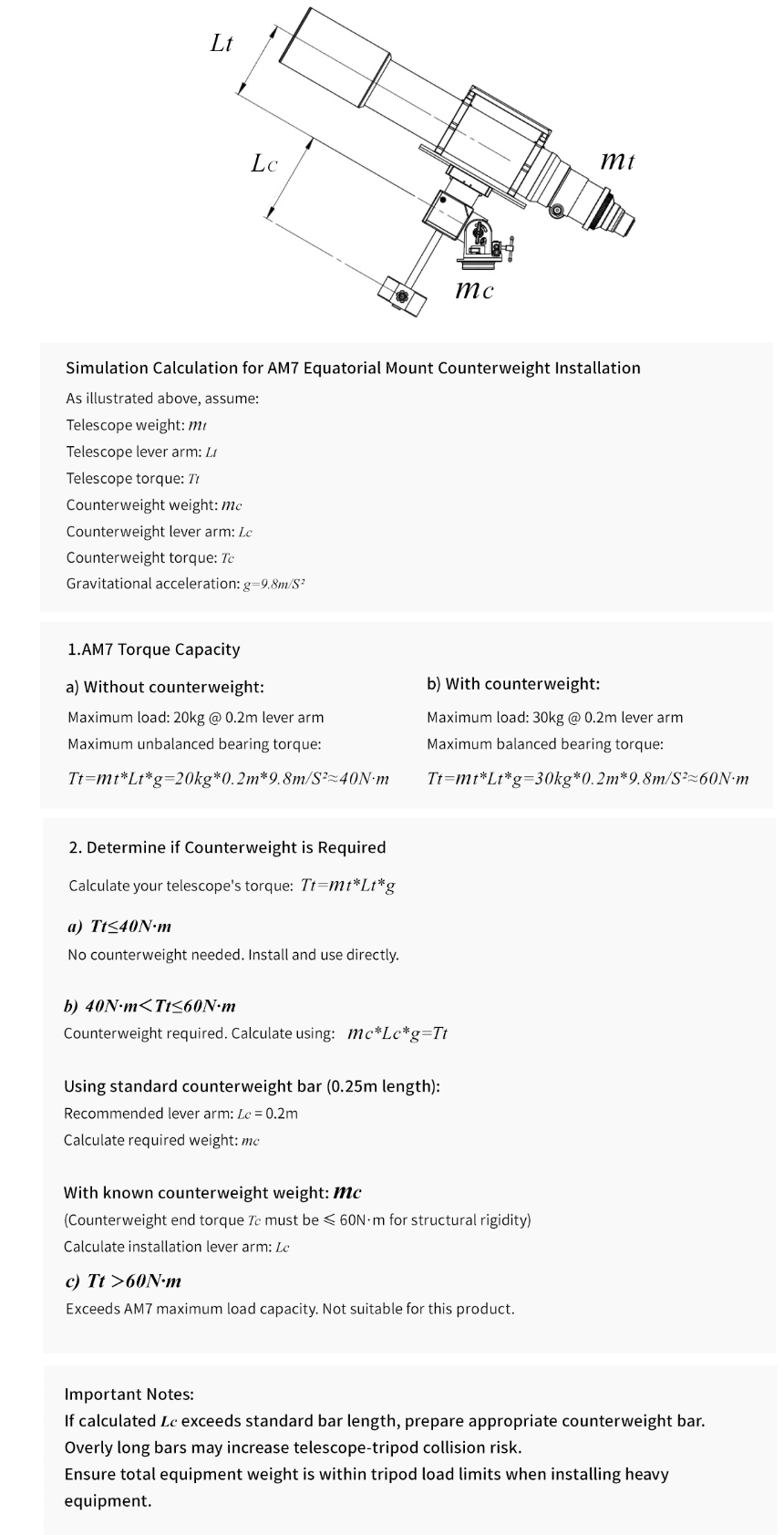

• Couple maximal sans contrepoids: 40 N·m
• Couple maximal avec contrepoids: 60 N·m
• Poids monture: 6.75 kg
• Réglage latitude: 0 à 90 degrés
• Réglage azimut: ±7.5 degrés
• Selle: compatible Losmandy et Vixen

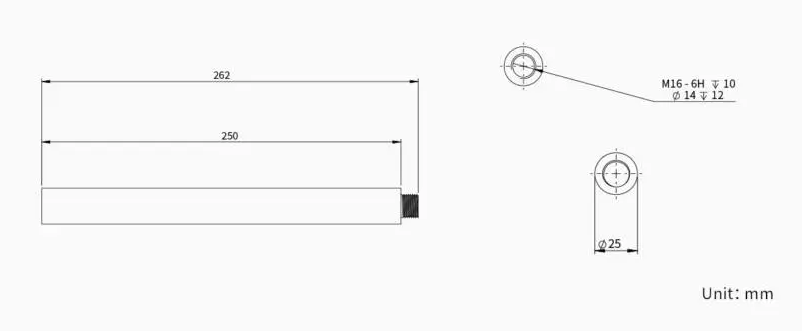

• Barre de contrepoids: Ø25 x 250 mm M16
• Résolution: 0.17 seconde d’arc
• Vitesse maximale GoTo: 6 degrés par seconde
• Vitesses de suivi: 0.5x 1x 2x 4x 8x 20x 60x 720x 1440x
• Alimentation: DC 12V minimum 5A
• Connecteur alimentation: DC 5.5 x 2.1 mm centre positif
• Consommation: veille 0.75A 0.68A suivi 0.95A GoTo 2.1A
• Port autoguidage: ST4
• Communication: USB WiFi Bluetooth
• Position zéro: mécanique
• Température de fonctionnement: -20°C à +40°C
• Frein hors tension: axe AD uniquement
• Fonction Park: oui
• Gestion des câbles: oui



La monture astronomique qui évolue avec vous, la précision qui vous accompagne dans votre exploration

Pourquoi choisir la monture équatoriale harmonique AM7

1. Grande capacité, deux configurations

Supporte jusqu’à 20 kg sans contrepoids, et jusqu’à 30 kg avec contrepoids.

2. Une précision vérifiable

L’erreur périodique est maintenue à ±10 secondes d’arc, et chaque monture est livrée avec son propre rapport de test PE mesuré.

3. Une installation plus propre, moins de câbles

Les ports USB-C et alimentation DC intégrés sur la selle Losmandy permettent une gestion des câbles plus propre et plus ordonnée.

4. Deux modes, une seule monture

Mode équatorial pour le suivi et l’astrophotographie. Mode azimutal pour l’observation visuelle.

5. Utilisable partout sur Terre

La plage de réglage de latitude de 0 à 90 degrés permet une utilisation à toutes les latitudes dans le monde.

6. Contrôle selon vos préférences

Bluetooth, Wi-Fi ou raquette de commande incluse.

7. Prête pour les nuits froides

Fonctionnement garanti jusqu’à -20°C.

8. Un système de contrôle conçu pour la fiabilité

Le système de contrôle développé par ZWO assure un fonctionnement stable et fiable.

9. Portable par conception

Malgré sa capacité élevée, la monture pèse environ 6.5 kg.

10. Soutenue par un support et une communauté mondiale

Les montures ZWO sont largement utilisées par les astrophotographes du monde entier, avec une forte communauté d’utilisateurs et un excellent réseau de support.

AM7, plus de capacité, plus de précision.

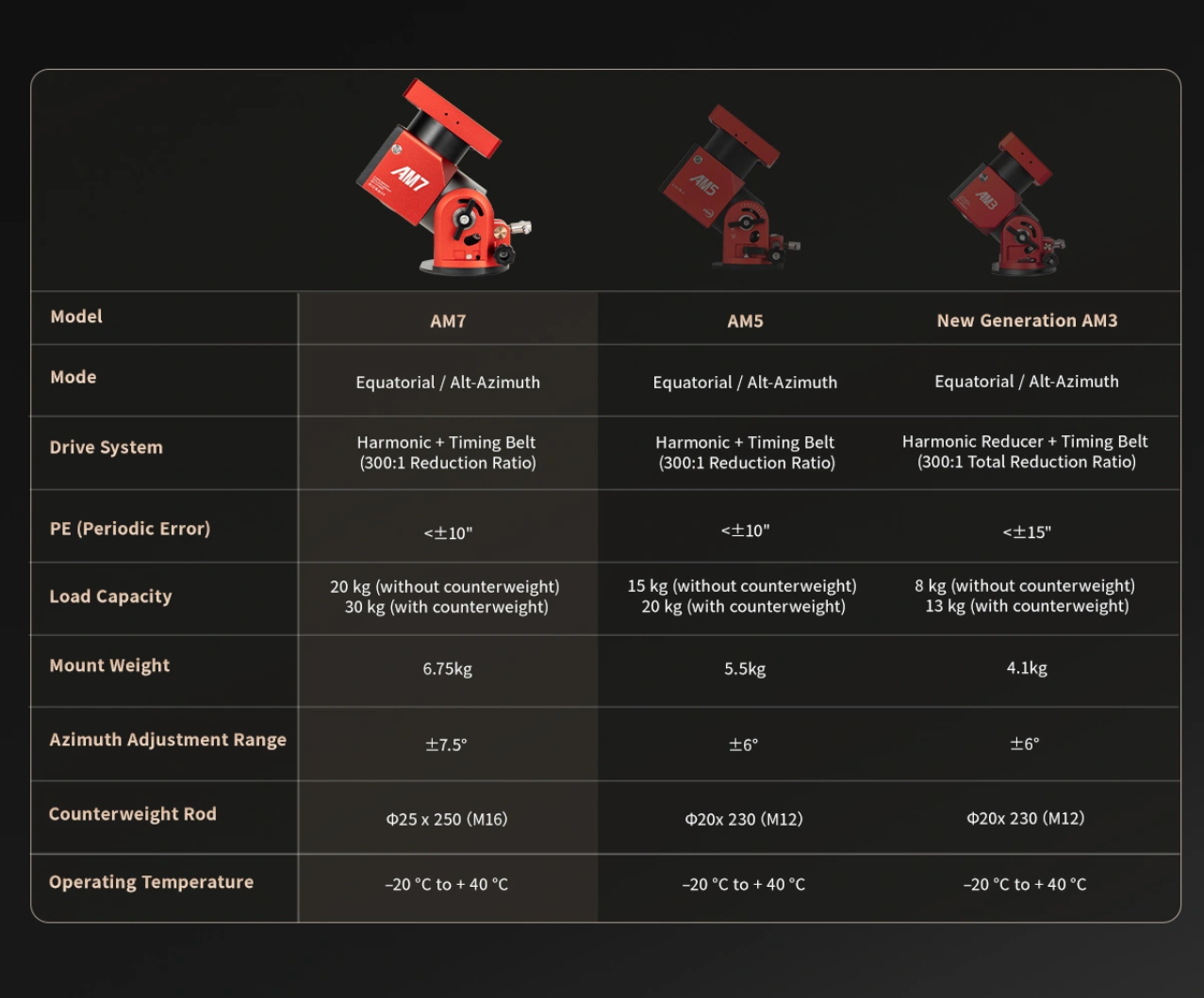

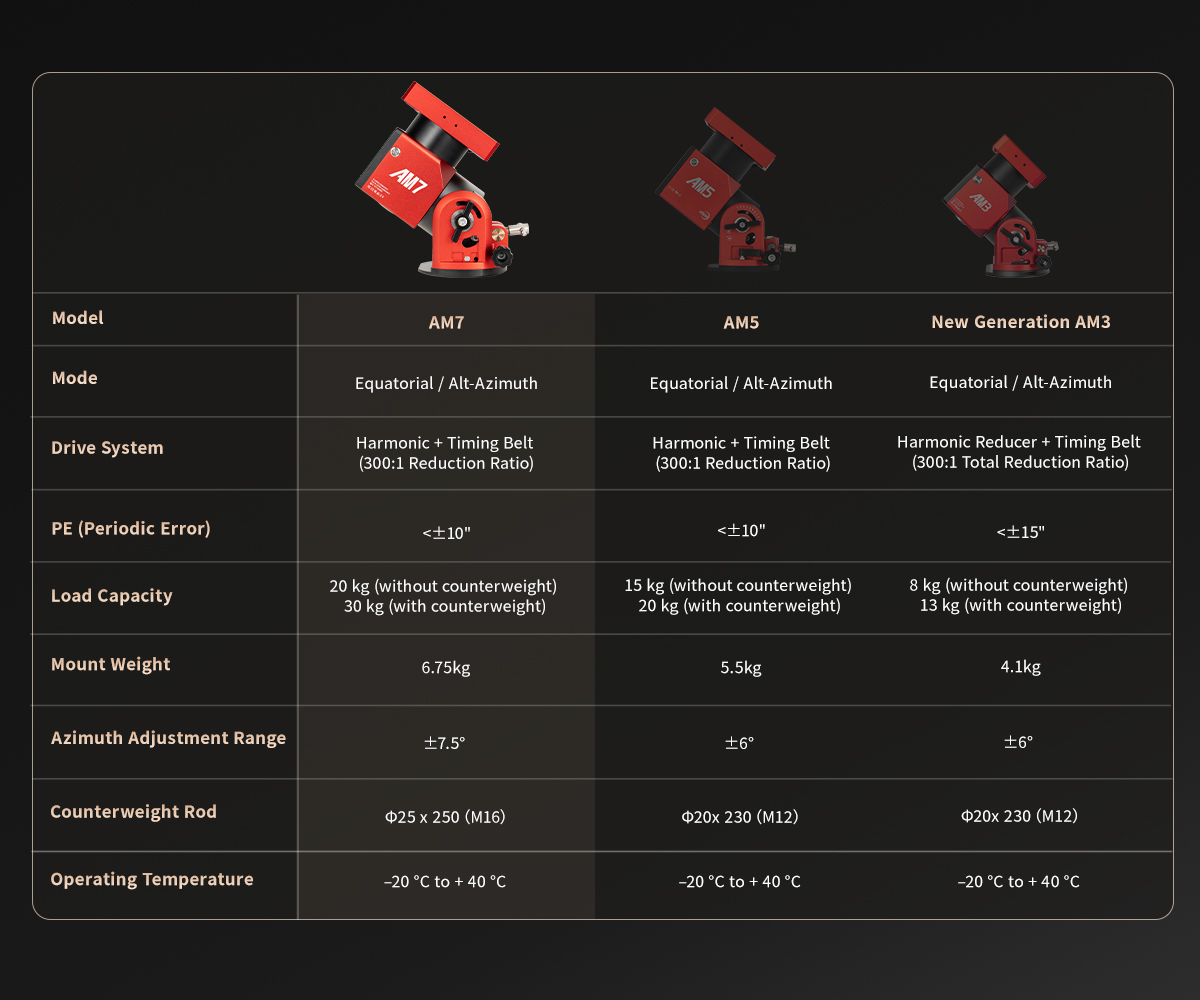

L’AM7 est la monture harmonique pour télescope offrant la plus grande capacité de charge chez ZWO. Elle a été conçue pour les configurations d’imagerie les plus exigeantes, notamment avec des télescopes à longue focale, où la précision du suivi devient essentielle.

Capacité de charge

L’AM7 supporte jusqu’à 20 kg sans contrepoids, et jusqu’à 30 kg avec contrepoids installé. Cela vous permet d’utiliser dès maintenant une configuration sérieuse tout en gardant la possibilité d’évoluer vers des instruments plus importants.

Suivi et GoTo

L’objectif est simple : un suivi stable et un GoTo fiable même en charge réelle, afin de passer moins de temps à gérer les limites mécaniques et davantage de temps à imager et explorer le ciel nocturne.

Une monture pensée pour durer

L’AM7 gère aussi bien les petites configurations que les setups plus lourds, vous permettant de passer à des télescopes plus grands sans devoir remplacer votre monture.

Les poids sont mesurés manuellement et peuvent légèrement varier.

Une précision de niveau professionnel avec une monture harmonique sur mesure

Développée grâce à plusieurs années d’expérience chez ZWO et optimisée pour l’astrophotographie, la transmission harmonique sur mesure de l’AM7 est conçue pour offrir un suivi fluide, stable, avec un couple élevé et des performances constantes.

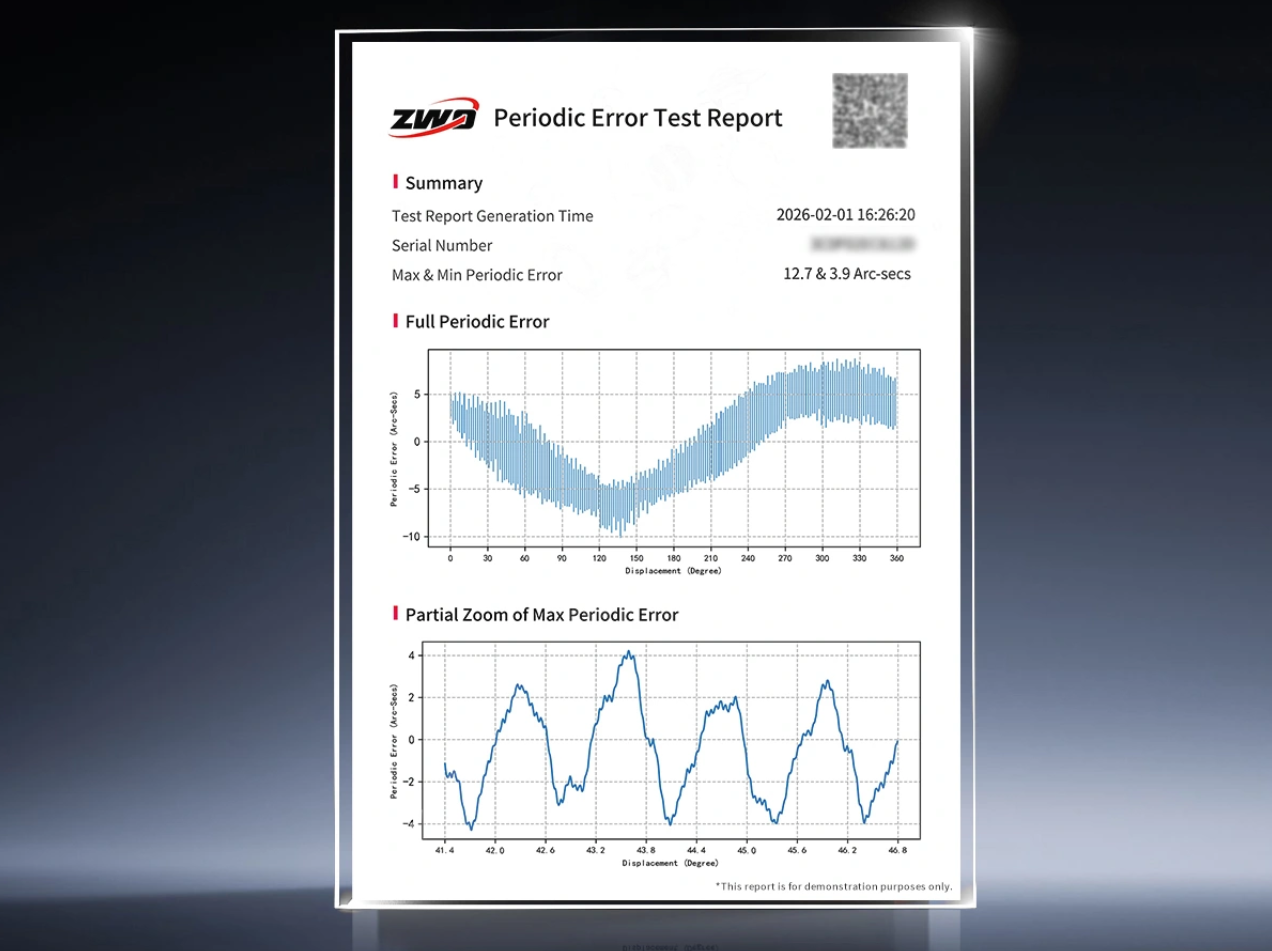

Chaque AM7 est testée individuellement avant expédition. Vous recevez un rapport unique de courbe d’erreur périodique pour votre propre monture, vous permettant de vérifier précisément les performances de suivi de l’unité que vous possédez.

Caractéristiques principales et contrôles

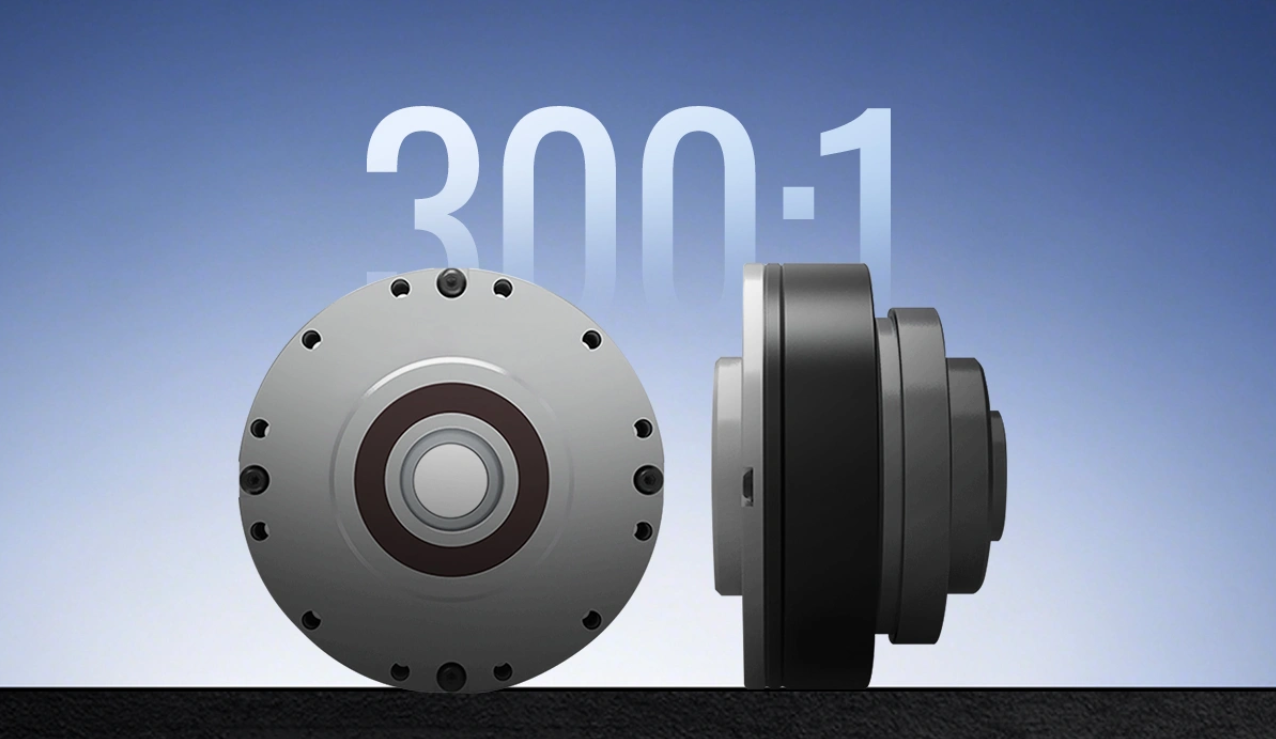

Système de transmission harmonique sur mesure

Rapport total de réduction harmonique de 300:1

Rapport individuel de test de l’erreur périodique inclus

Erreur périodique maintenue à ±10 secondes d’arc pour un suivi haute précision fiable
(soit l’épaisseur d’un cheveu humain observée à environ 20 mètres)

Câbles propres. Moins d’encombrement. Installation rapide.

De nombreuses configurations de télescopes finissent par devenir un véritable enchevêtrement de câbles et d’adaptateurs supplémentaires. L’AM7 a été conçue pour rendre l’installation plus propre et plus simple.

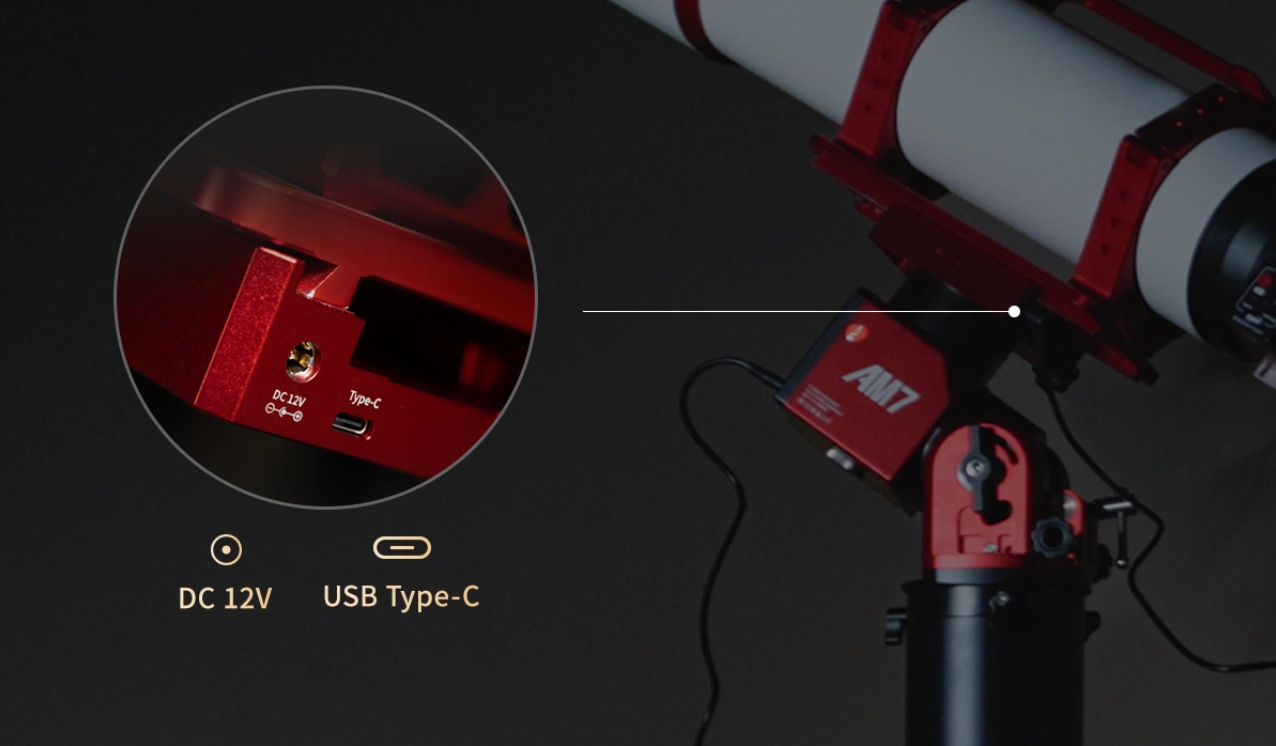

Grâce aux ports USB-C et alimentation intégrés directement sur la monture, vous pouvez acheminer l’alimentation et les données exactement là où vous en avez besoin, sans câbles suspendus partout. Même avec une configuration personnalisée comprenant caméra, focuser, système de guidage et autres accessoires, l’AM7 aide à réduire l’encombrement afin de permettre une installation plus rapide et davantage de temps consacré à l’imagerie du ciel nocturne.

Gestion des câbles simplifiée

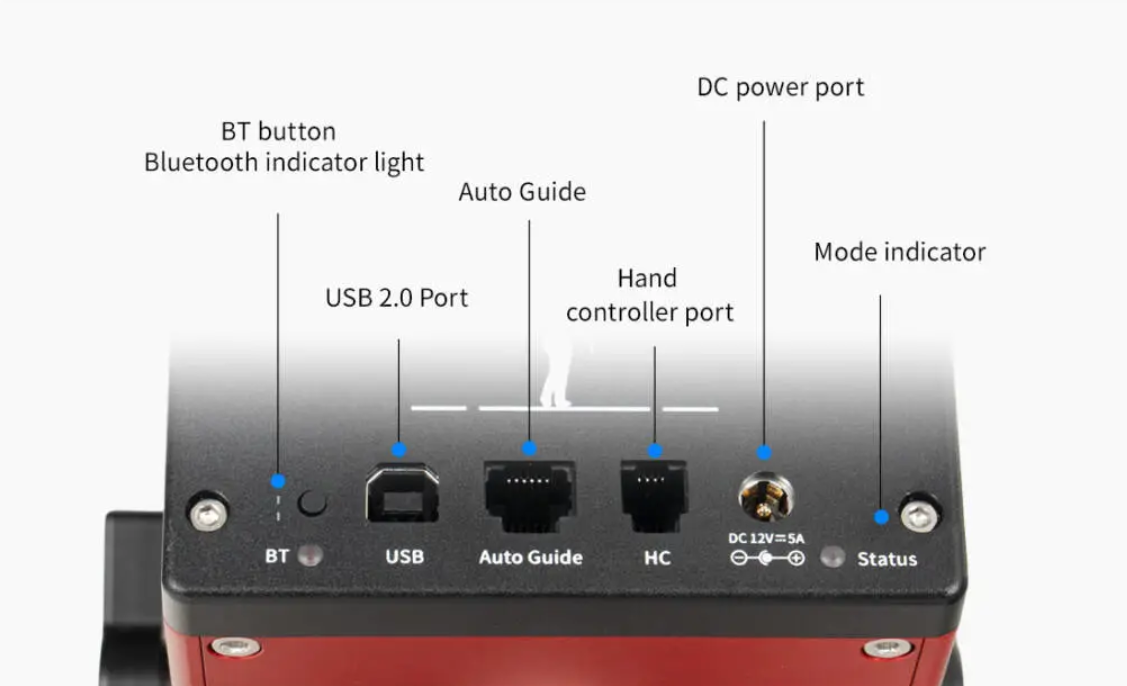

Ports USB-C et alimentation DC intégrés

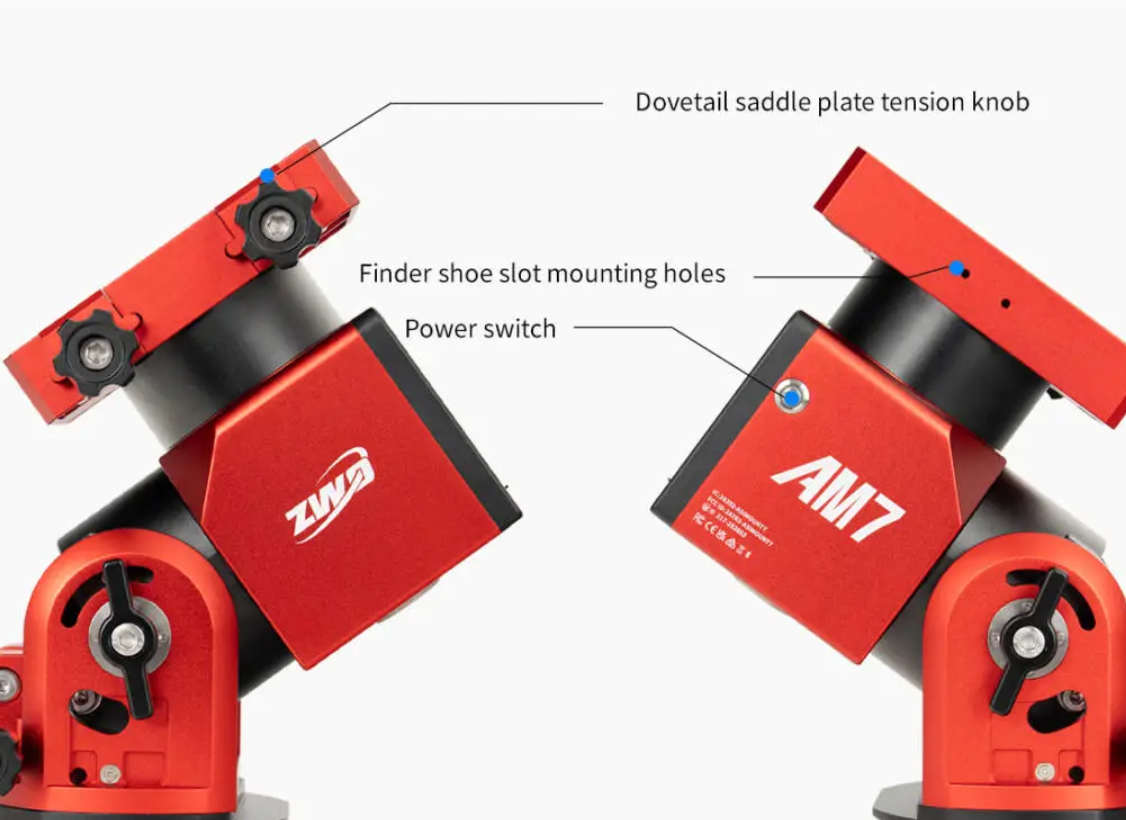

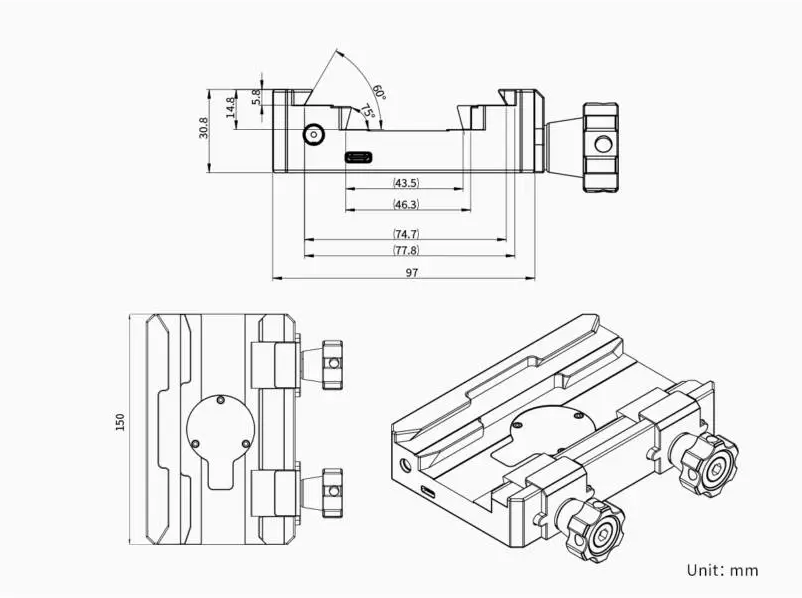

Avec seulement 6,75 kg, l’AM7 est conçue pour être facile à transporter et rapide à installer. La platine de queue d’aronde intégrée comprend un port USB-C ainsi que des sorties d’alimentation DC, vous permettant de faire passer l’alimentation et les données directement à travers la monture, au lieu d’avoir un enchevêtrement de câbles autour de l’installation. Le résultat est un câblage plus propre et beaucoup moins du traditionnel effet toile d’araignée.

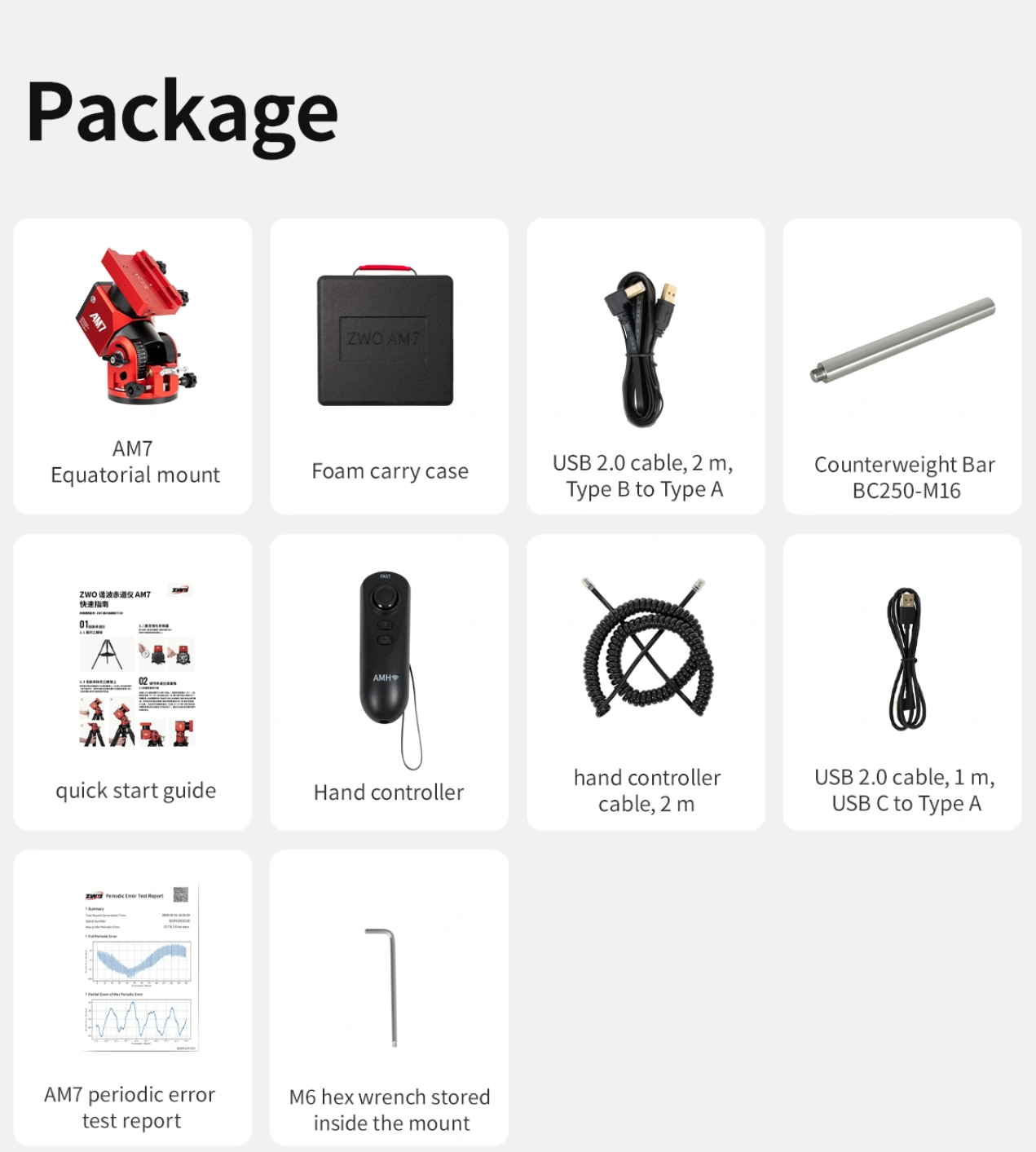

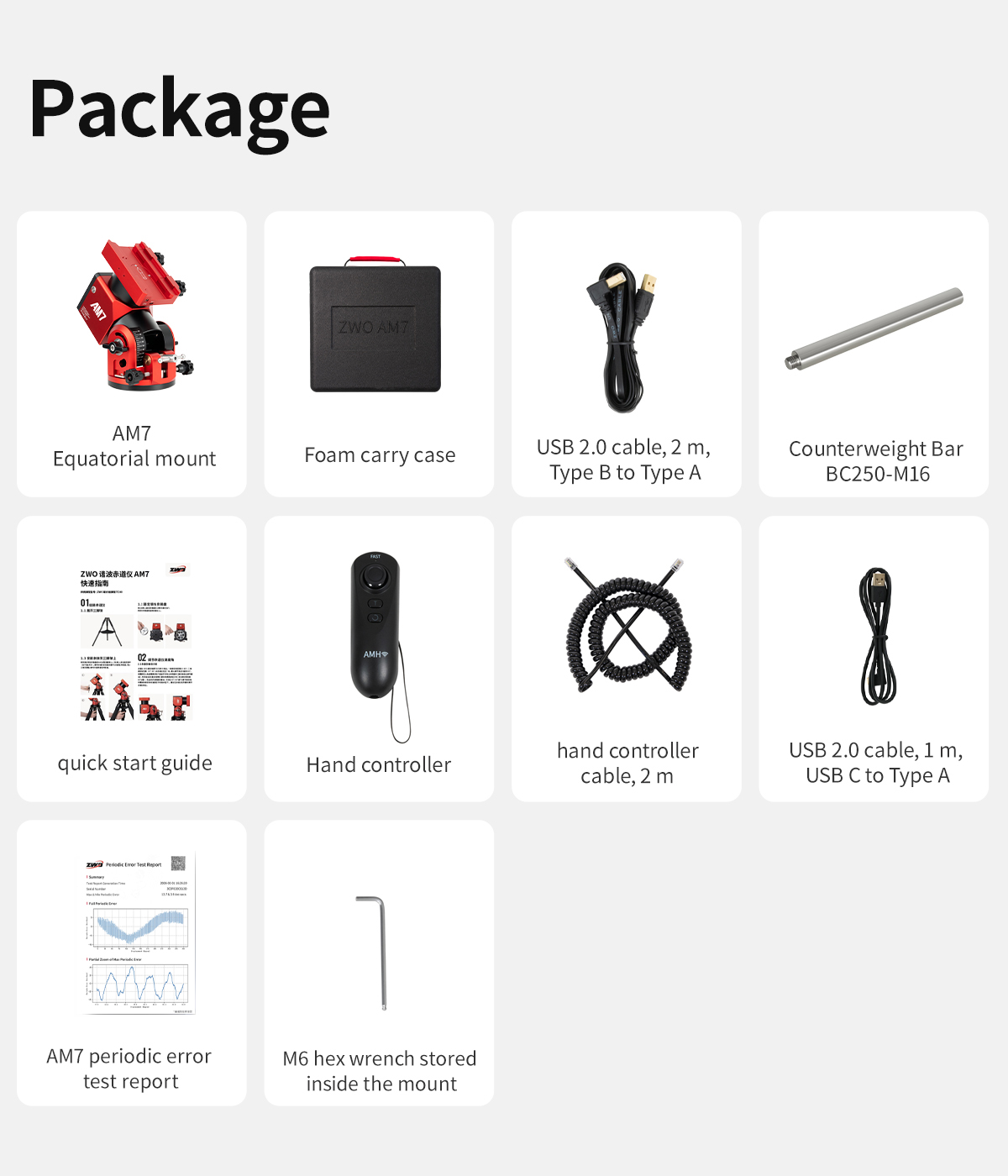

Pour les réglages de la monture lorsque cela est nécessaire, l’AM7 comprend également une clé hexagonale magnétique qui se range directement sur le corps de la monture, afin qu’elle reste toujours à portée de main et ne se perde pas dans l’obscurité.

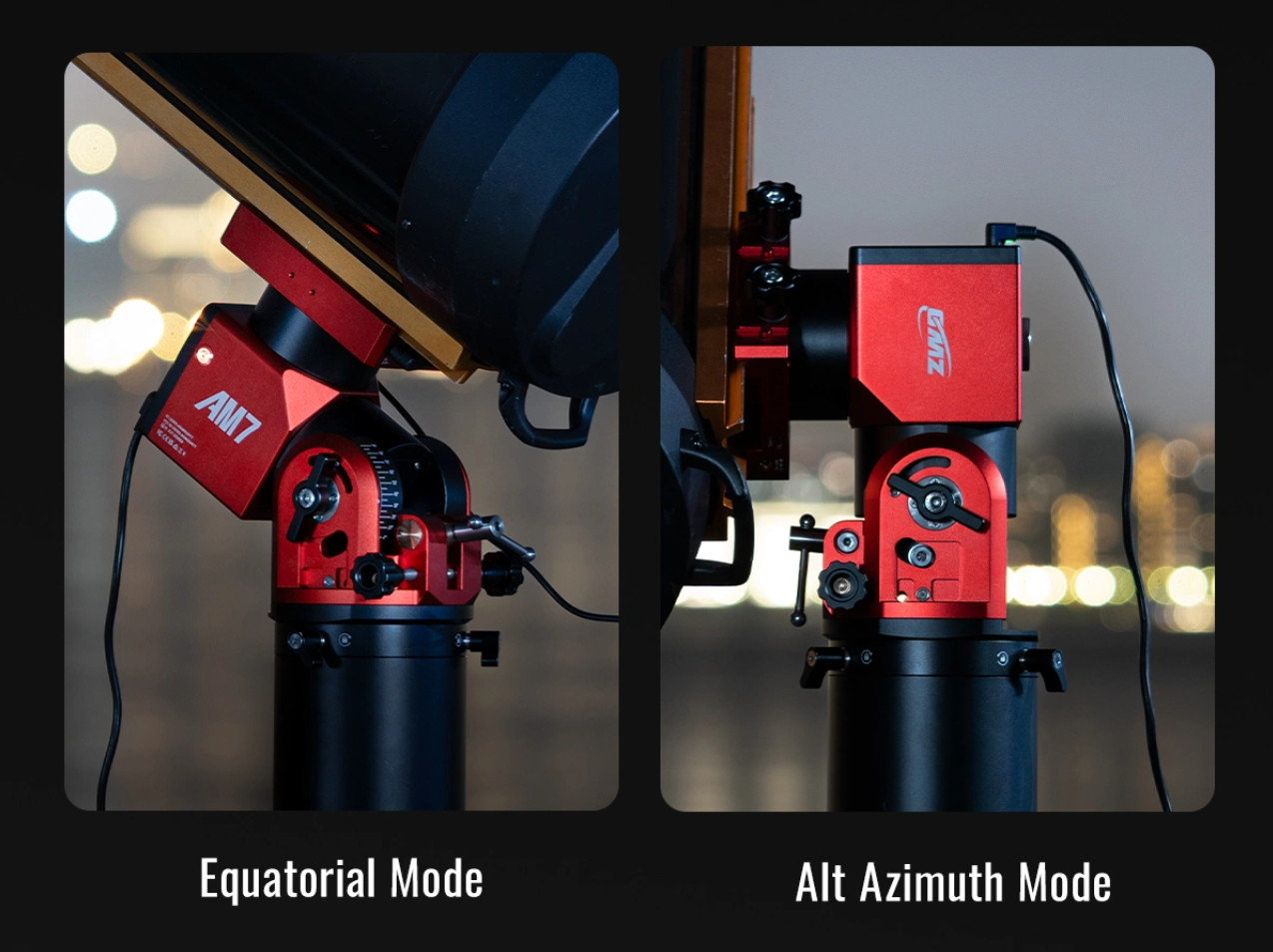

Fonctionnement en double mode

Une seule monture pour l’observation et l’imagerie

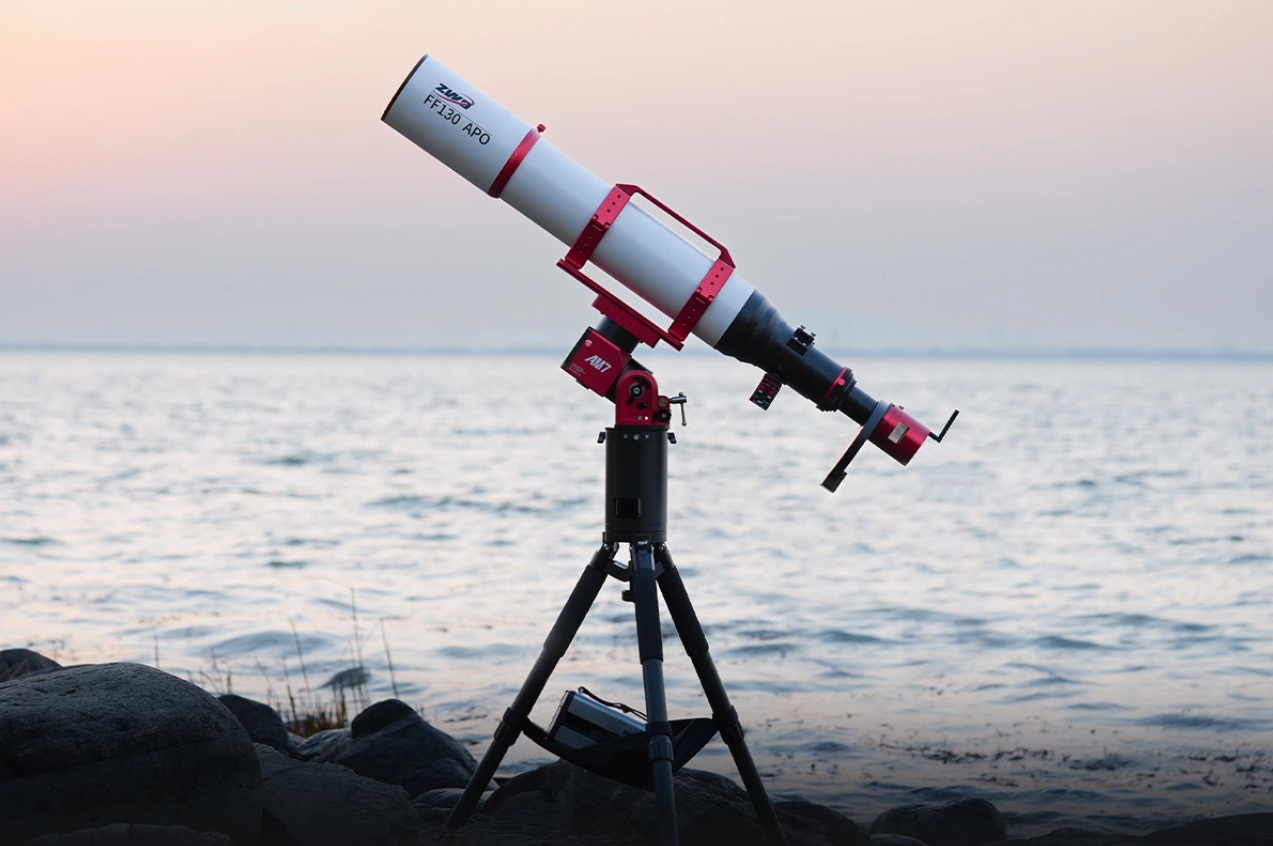

L’AM7 prend en charge deux modes de fonctionnement, vous permettant d’utiliser la même monture aussi bien pour l’observation visuelle que pour l’astrophotographie avancée. Le changement de mode s’effectue par un ajustement mécanique rapide de la position de la monture, puis par la sélection du mode directement sur la raquette de commande.

Mode équatorial

Idéal pour un suivi précis du ciel en astrophotographie et pour les longues sessions d’observation.

Mode azimutal

Idéal pour l’observation visuelle avec une mise en place rapide et un pointage simple.

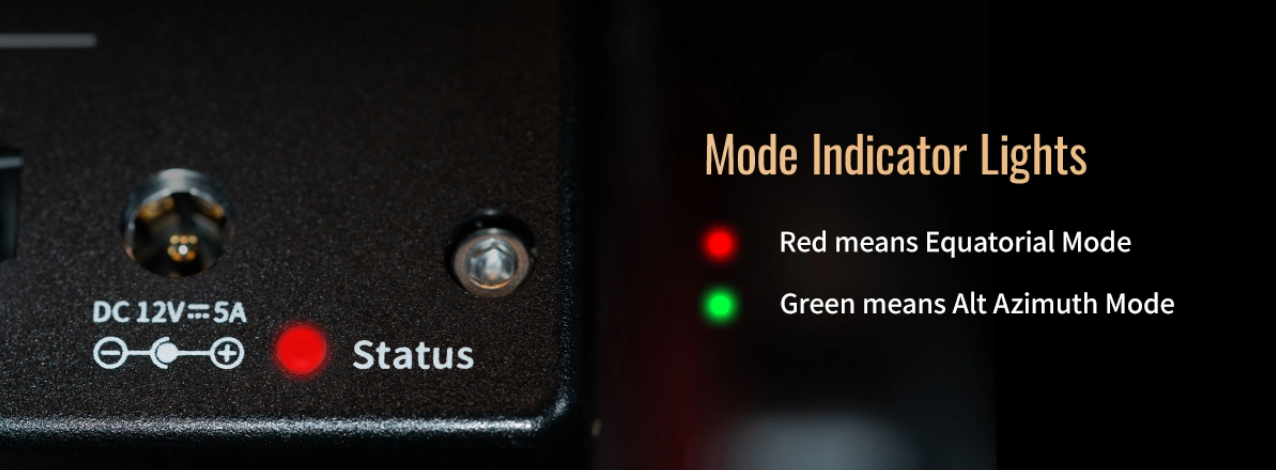

Indicateurs lumineux de mode

Rouge signifie mode équatorial.

Vert signifie mode azimutal.

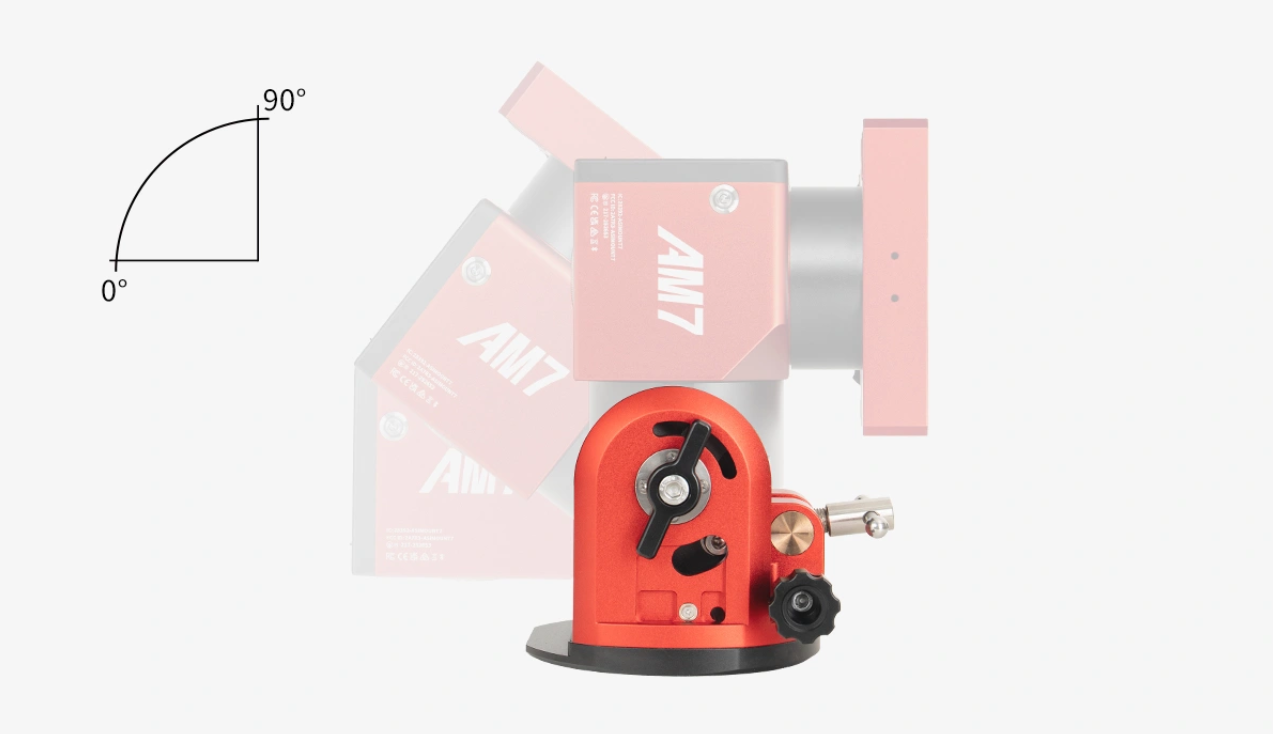

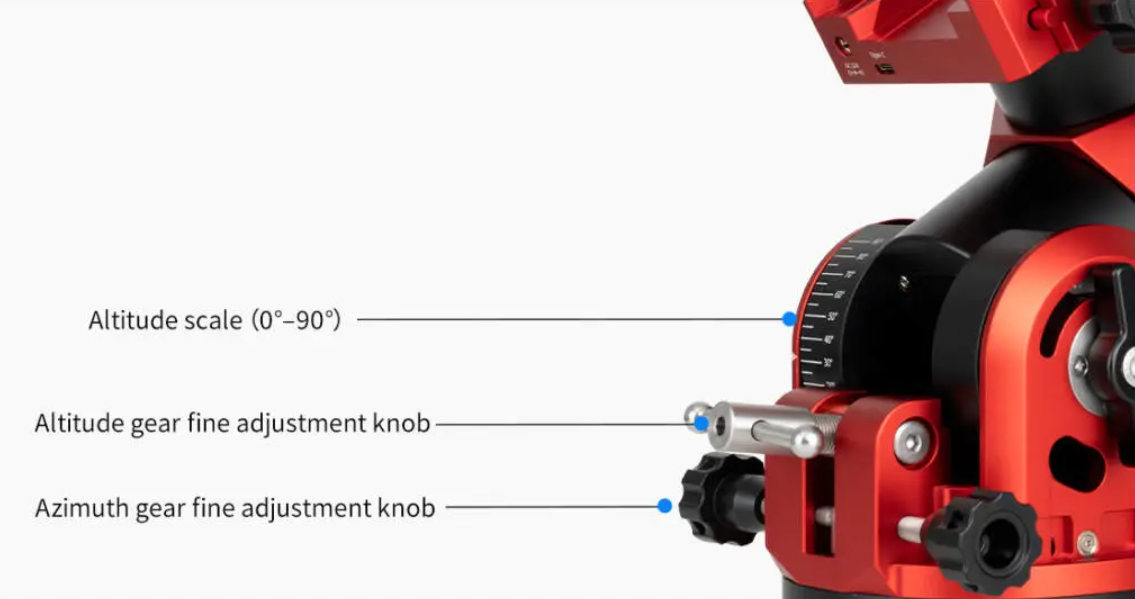

L’AM7 offre une plage complète de réglage de latitude de 0 à 90 degrés, ce qui permet son alignement et son utilisation pratiquement partout sur Terre, de l’équateur jusqu’aux pôles. Cela en fait un choix particulièrement pratique aussi bien pour les déplacements que pour une installation permanente, quel que soit votre lieu d’observation.

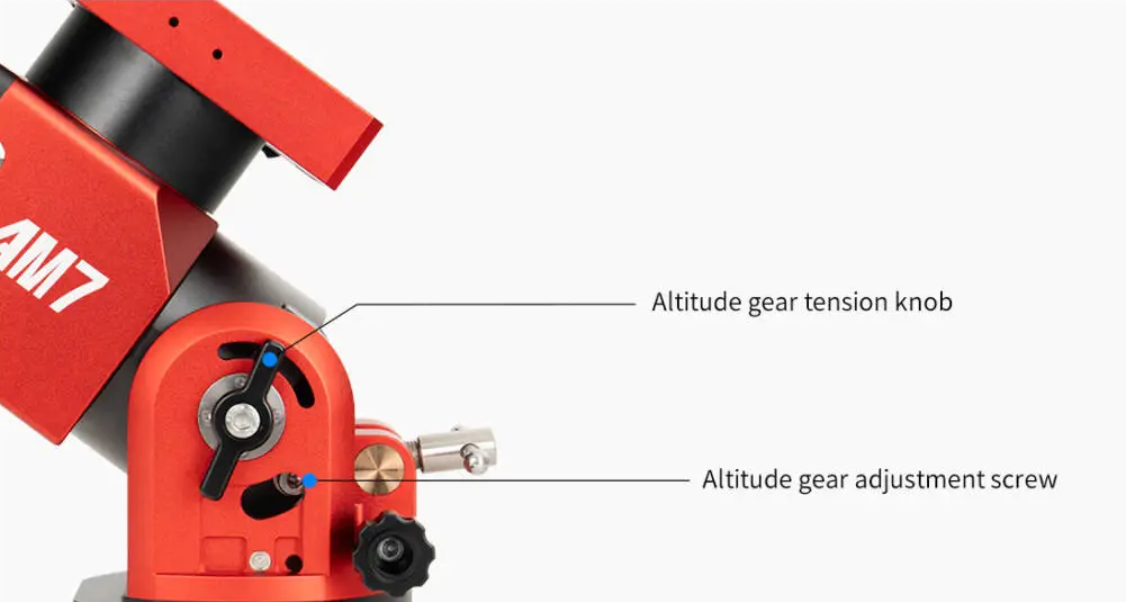

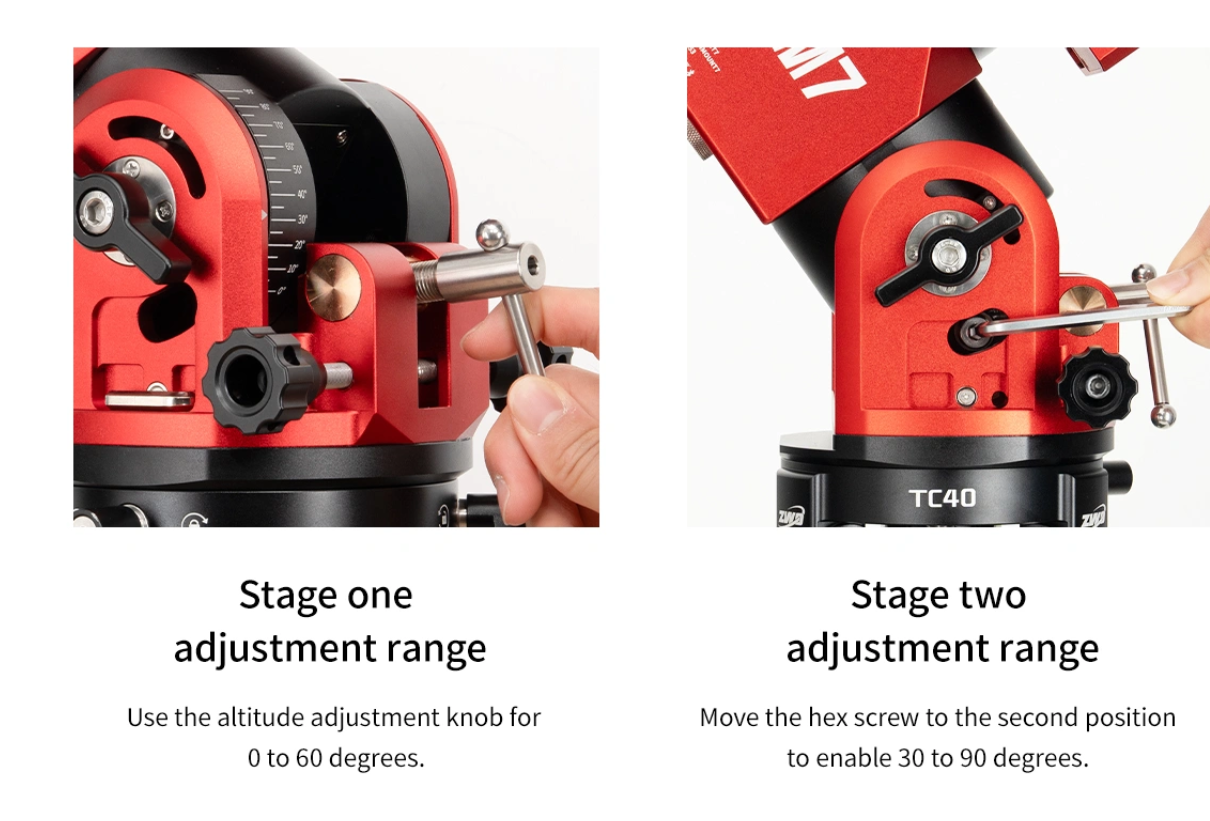

Fonctionnement du réglage en deux étapes

Plage de réglage de la première étape

Utilisez la molette de réglage de latitude pour une plage de 0 à 60 degrés.

Plage de réglage de la deuxième étape

Déplacez la vis hexagonale vers la seconde position afin d’activer la plage de 30 à 90 degrés.

Conception pensée pour l’utilisateur

Contrôle portable, optimisé

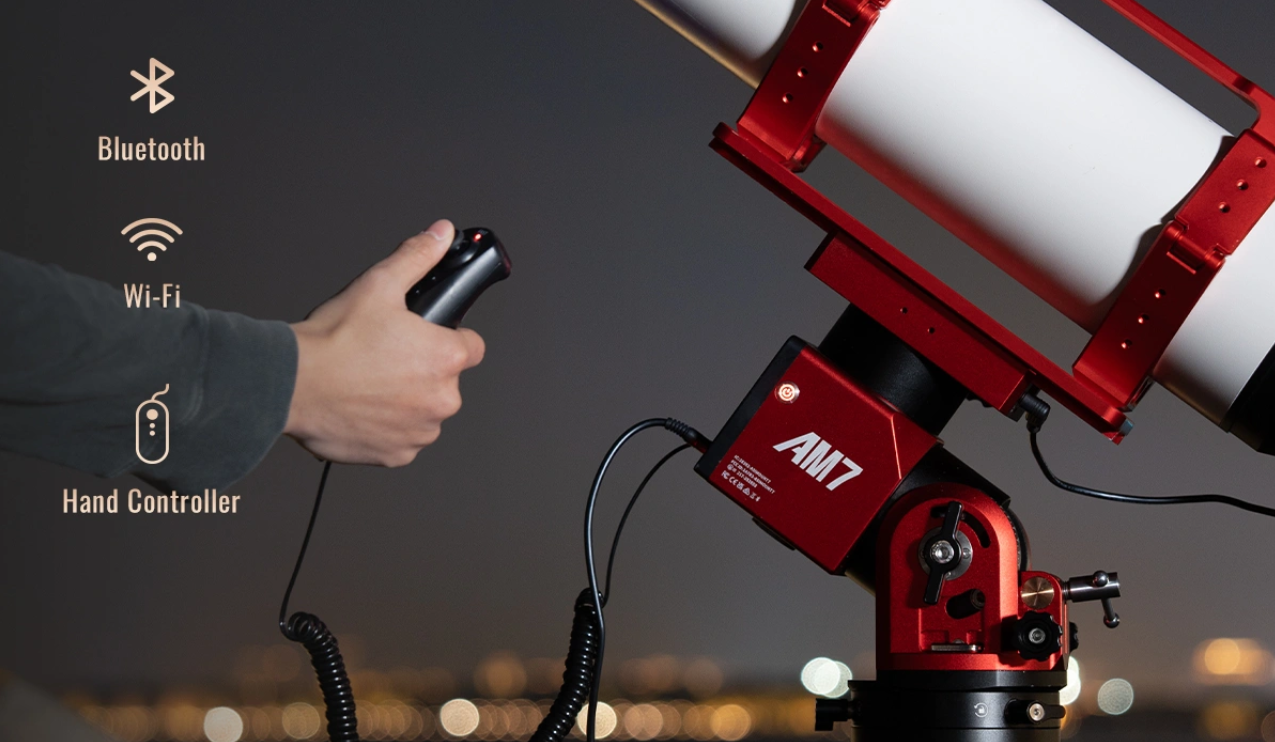

Connectivité Wi-Fi et Bluetooth

L’AM7 vous offre deux moyens simples de connexion : le Wi-Fi et le Bluetooth, afin de garantir un contrôle toujours simple et direct.

Le Bluetooth rend les sessions rapides encore plus pratiques. Ouvrez simplement votre téléphone, connectez-vous directement et contrôlez la monture sans utiliser la raquette de commande. Il n’est pas nécessaire de basculer votre appareil sur le réseau Wi-Fi de la monture pour commencer à l’utiliser.

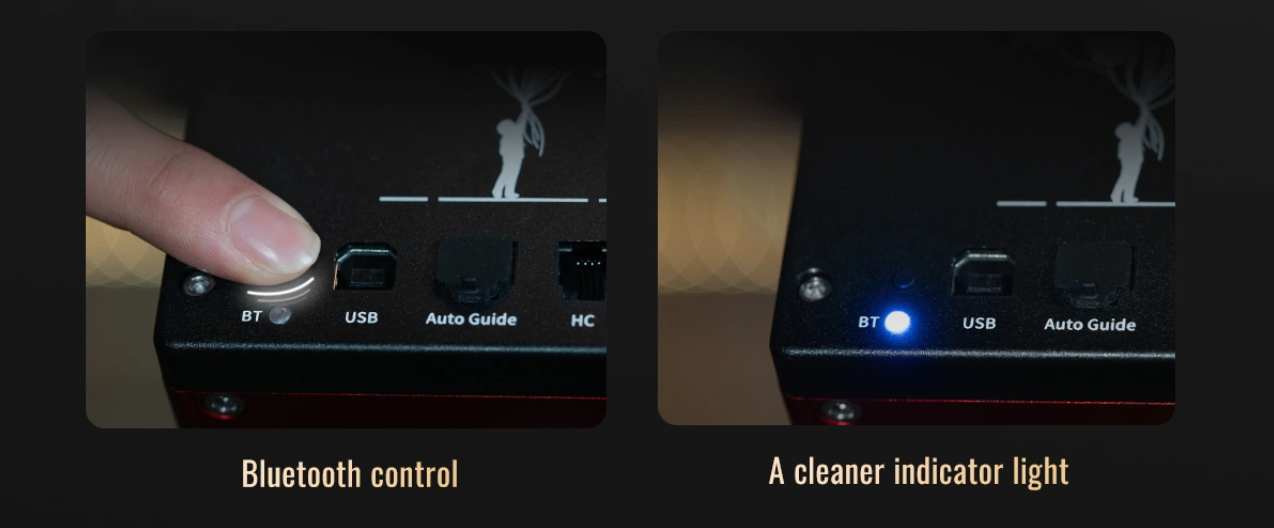

Nouveautés de la dernière version

Contrôle Bluetooth

Vous pouvez activer ou désactiver le Bluetooth en maintenant le bouton BT enfoncé pendant 10 secondes. Le réglage est mémorisé, même après extinction de la monture.

Indicateur lumineux amélioré

Une nouvelle colonne de diffusion lumineuse adoucit l’éclairage des LED, rendant les voyants d’état plus agréables pour les yeux durant les observations nocturnes et évitant toute gêne pour votre caméra pendant l’astrophotographie.

Raquette intelligente AM7

Bien plus qu’une simple raquette

L’AM7 est livrée avec une raquette de commande de type joystick, conçue pour offrir un contrôle confortable et intuitif. Elle sert également de véritable centre de connexion intégré à la monture. Grâce à son point d’accès Wi-Fi intégré, vous pouvez contrôler la monture sans fil, gérer les réglages via une interface Web simple et effectuer les mises à jour du firmware aussi bien de la raquette que de la monture. C’est la solution principale pour maintenir le système à jour.

Bluetooth quand vous le souhaitez

Désactivé lorsque vous en avez besoin

Le contrôle Bluetooth est une solution très pratique pour piloter directement la monture depuis un smartphone sur le terrain. Cependant, certains environnements nécessitent un contrôle plus strict des connexions sans fil, comme les observatoires distants ou les installations permanentes où les interférences ou certaines exigences techniques doivent être prises en compte. Dans ces cas, l’AM7 permet de désactiver facilement le Bluetooth lorsque cela est nécessaire, puis de le réactiver lorsque cela devient utile.

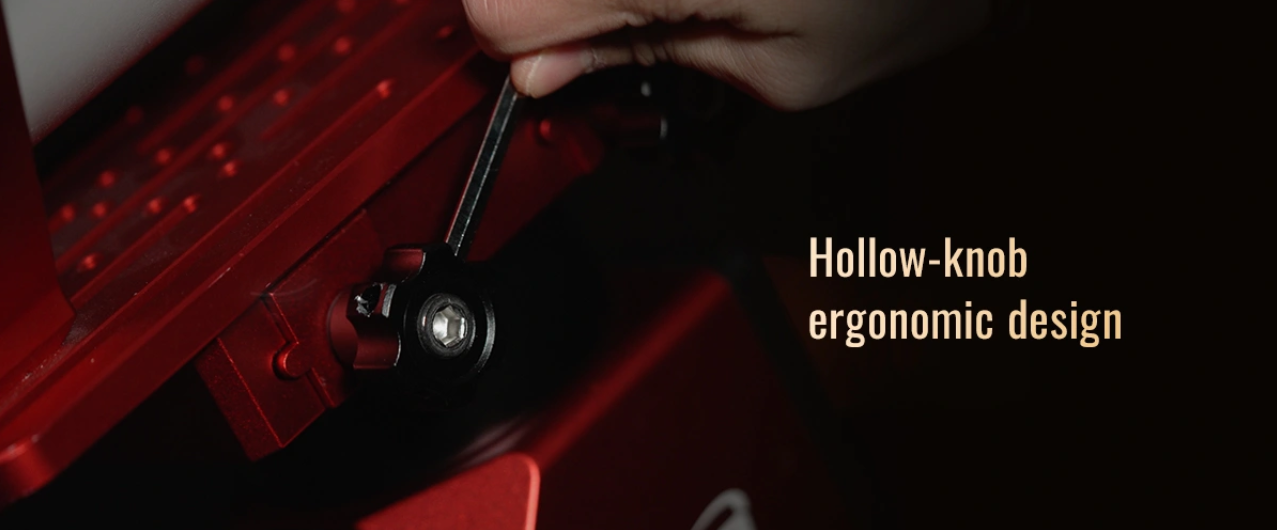

Conception ergonomique à molette creuse

La molette de serrage de la queue d’aronde ainsi que la molette de réglage fin de l’azimut disposent d’une structure creuse. Lorsque la rotation manuelle devient limitée, il est possible d’y insérer une clé hexagonale afin d’obtenir un meilleur bras de levier, rendant les ajustements plus faciles, plus précis et plus fiables avec moins d’effort.

Contrôle intelligent, utilisation simplifiée

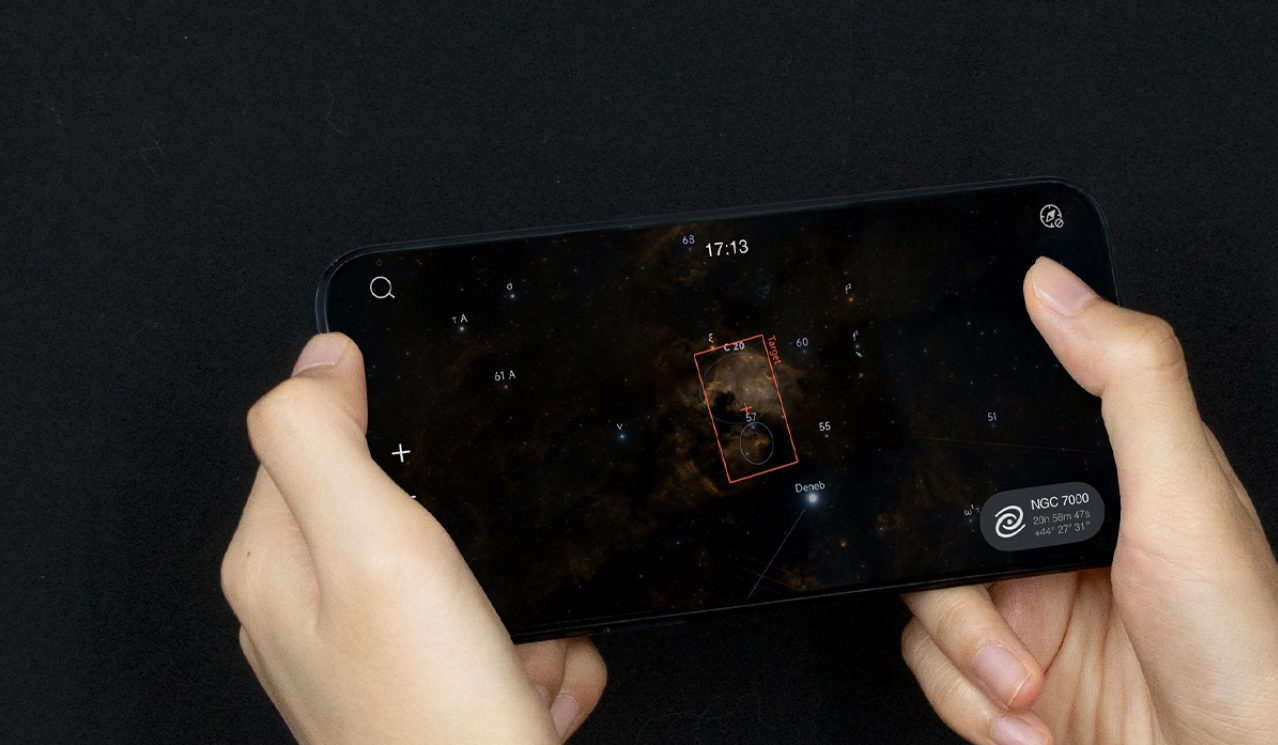

Application mobile Sky Atlas pour iOS et Android

L’AM7 peut être contrôlée sans fil grâce à l’application Sky Atlas disponible sur iOS et Android. Vous disposez d’une carte du ciel en temps réel, d’une recherche simple des objets célestes ainsi que d’outils rapides comme Tonight’s Best, le GoTo vers la cible souhaitée et un pointage précis des objets que vous souhaitez observer ou photographier.

Fonctionnement fluide avec ASIAIR en mode station

L’AM7 prend également en charge le mode station, ce qui facilite son intégration avec un contrôleur comme l’ASIAIR. Grâce au Wi-Fi fourni par la raquette de commande, l’ASIAIR peut se connecter à la monture via le réseau, permettant une installation propre sans câble de contrôle direct entre l’ASIAIR et la monture.

Intégration parfaite avec ASIAIR

L’ASIAIR peut se connecter et contrôler l’AM7 aussi bien en connexion sans fil qu’en connexion filaire, ce qui lui permet de s’intégrer facilement dans une grande variété de configurations.

Comme l’AM7 et l’ASIAIR font partie du même écosystème ZWO, il n’y a plus d’incertitude concernant les pilotes et la compatibilité. Vous n’avez pas à combiner des logiciels de différents fabricants en espérant qu’ils fonctionnent correctement ensemble. De plus, à mesure que le logiciel ASIAIR évolue avec de nouvelles fonctionnalités, la compatibilité de l’AM7 suit naturellement, avec l’intégration directe des nouvelles capacités de la monture dans le même système.
