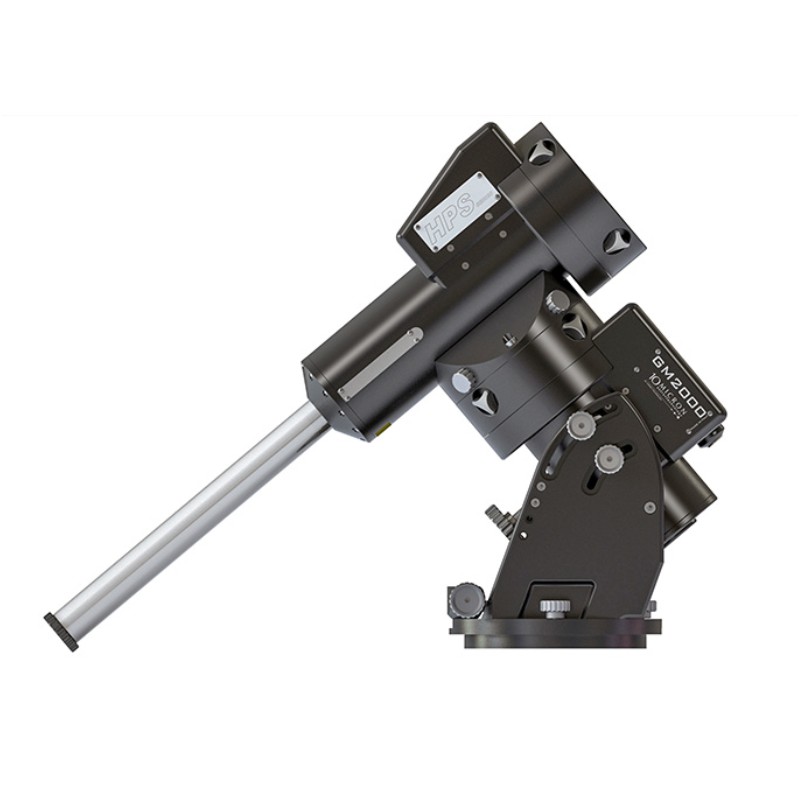

10Micron GM 2000 HPS II COMBI avec ColdTemp Upgrade (1452030C)

10Micron GM 2000 HPS II COMBI avec ColdTemp Upgrade

Description

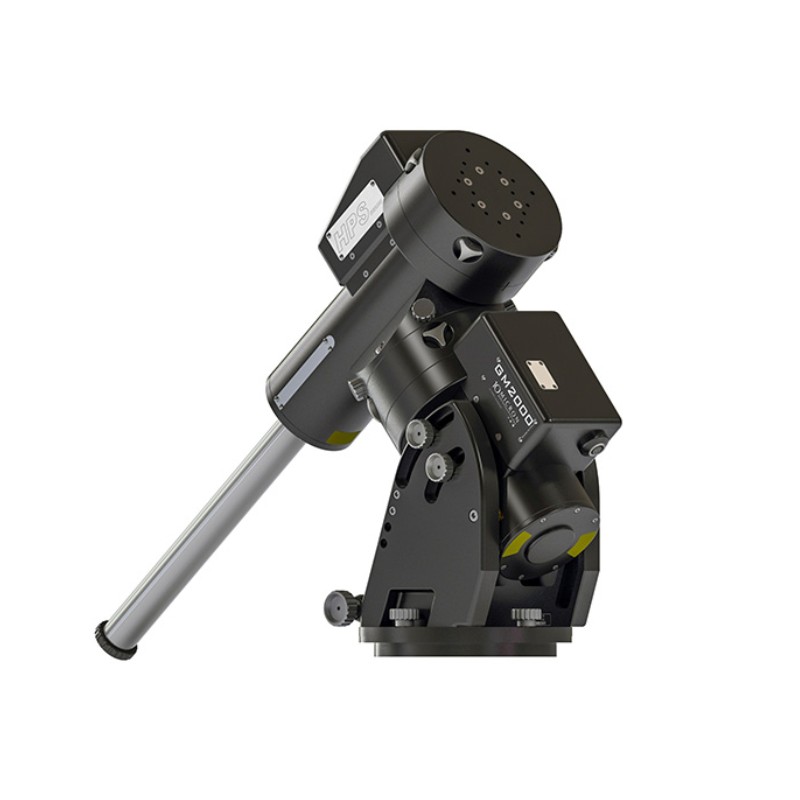

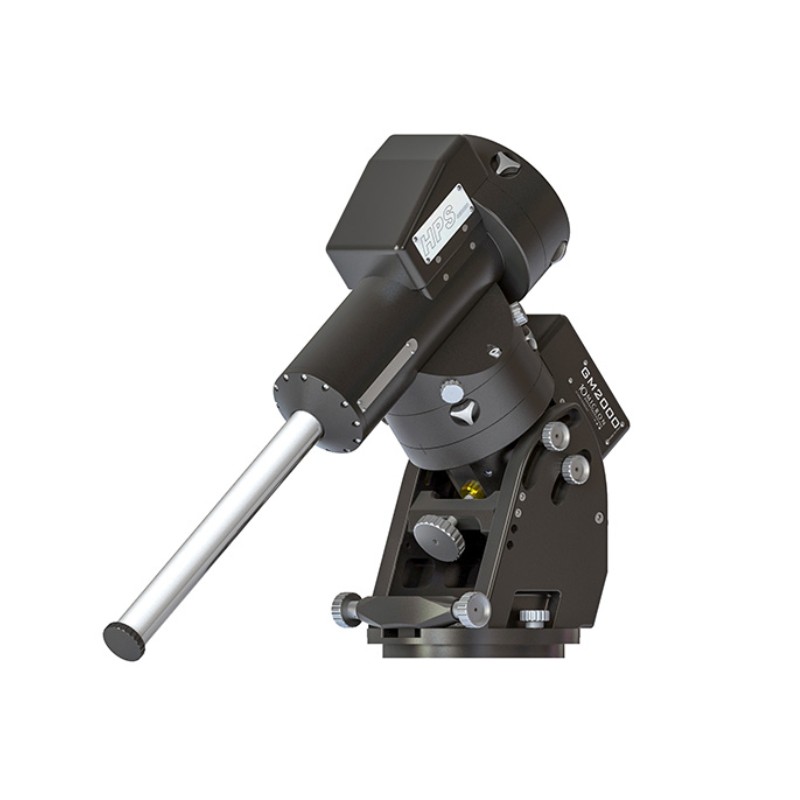

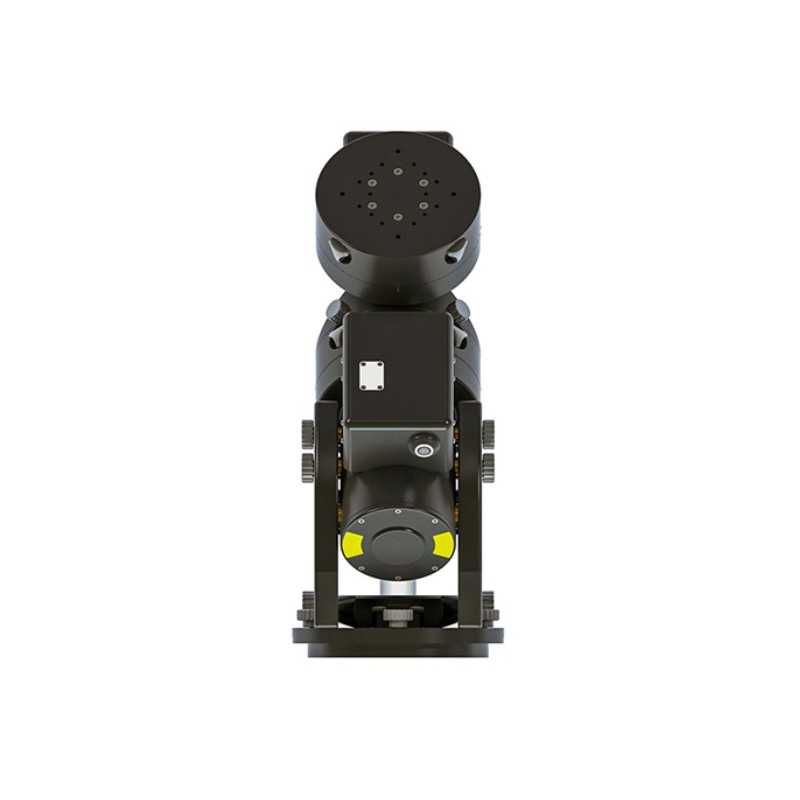

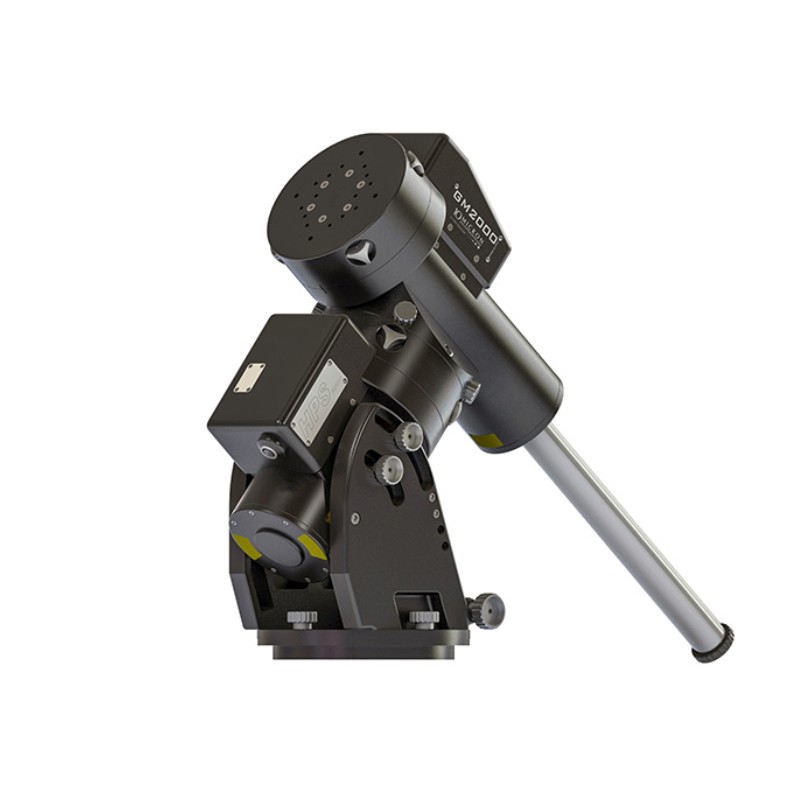

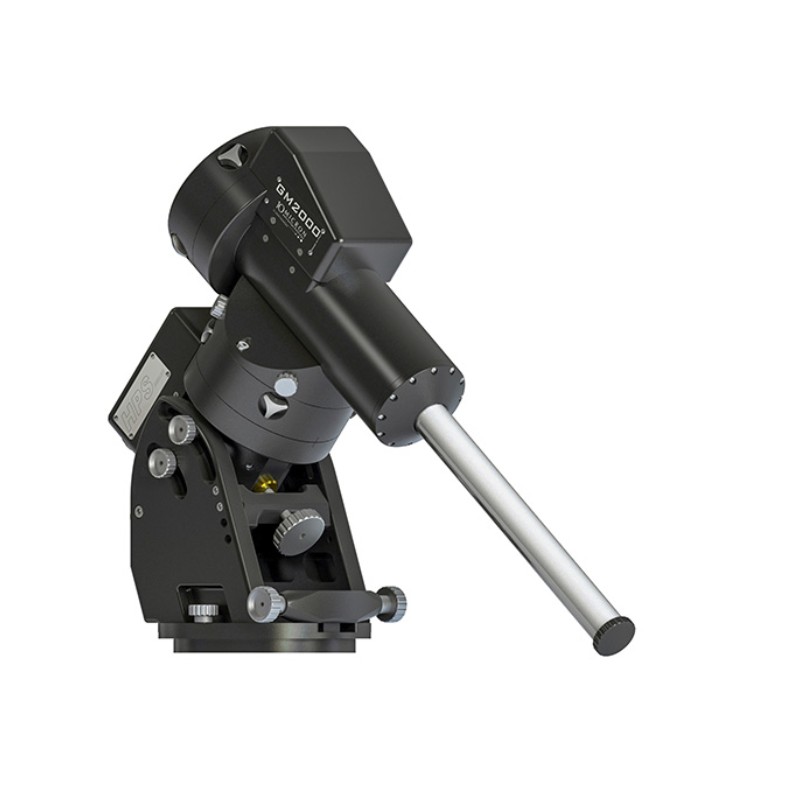

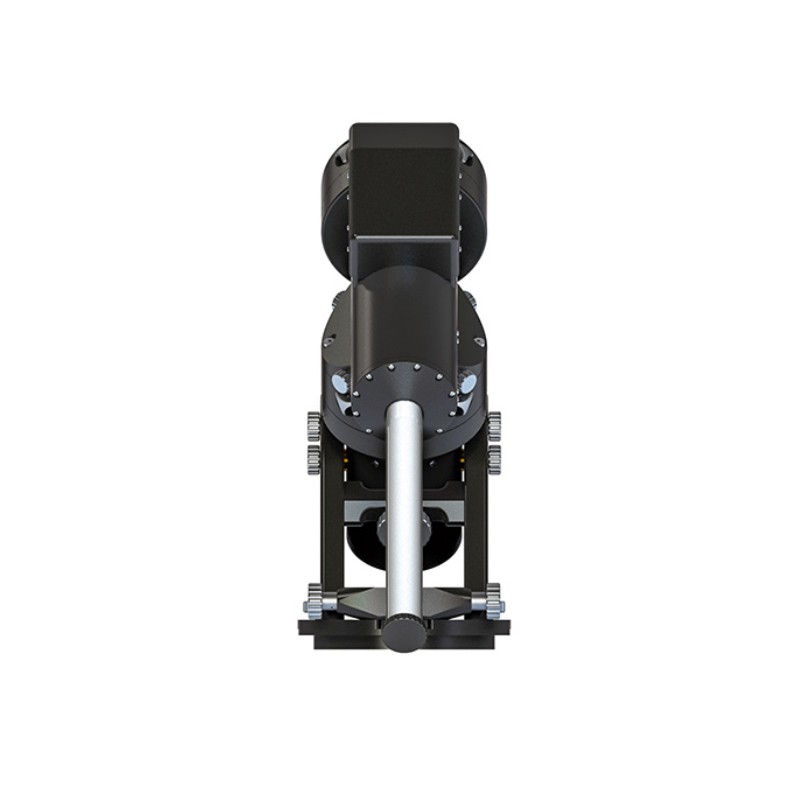

La monture 10Micron GM 2000 HPS II COMBI représente l’évolution des deux modèles précédents GM 2000 HPS II Ultraport et Monolith, désormais remplacés par cette version combinée. Elle offre la portabilité du modèle Ultraport (démontable en deux parties) et la stabilité du Monolith grâce à un double système de verrouillage. Celui-ci permet à la fois un usage sur le terrain (verrouillage rapide) et une installation fixe en observatoire (verrouillage renforcé).

La conversion d’un mode fixe à un mode portable est simple : il suffit de retirer les vis de verrouillage. Les dimensions, poids et capacités de la COMBI sont identiques à celles du modèle Ultraport.

La GM 2000 HPS II COMBI intègre les technologies avancées de suivi et de pointage haute précision de 10Micron. Grâce aux codeurs absolus sur les deux axes et au système “High Precision and Speed” (HPS), la monture atteint une précision de suivi typique de 1" sur 15 minutes et une précision de pointage moyenne inférieure à 20", avec une vitesse de déplacement allant jusqu’à 20°/s. La correction des erreurs dues à une mise en station imparfaite ou à des flexions mécaniques est gérée automatiquement par le suivi double axe.

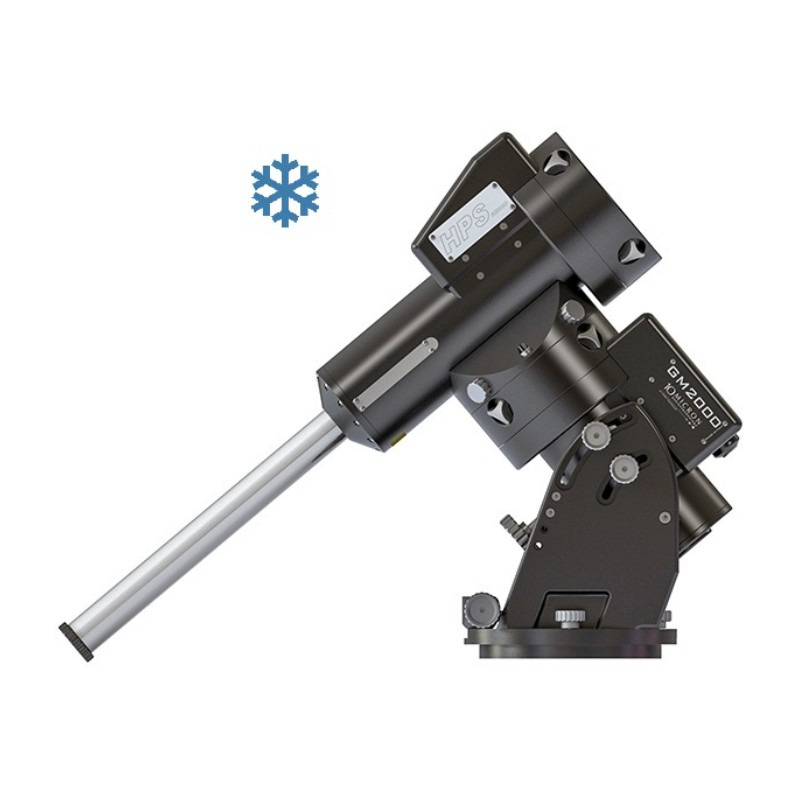

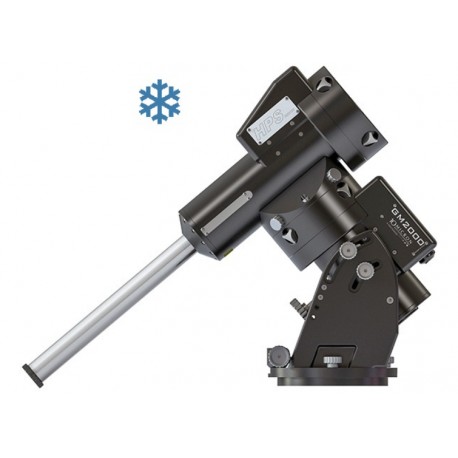

La version COMBI est livrée d’origine avec le kit ColdTemp Upgrade, destiné aux environnements extrêmes jusqu’à −40 °C. Ce traitement en usine inclut :

• Des graisses hautes performances adaptées aux températures extrêmes (jusqu’à −60 °C),

• Des ressorts de compensation thermique sur les axes,

• Une électronique Linux intégrée à large plage thermique,

• Des câbles internes en alliage de cuivre basse température avec gainage silicone haute endurance,

• Des codeurs absolus modifiés pour un fonctionnement continu jusqu’à −40 °C,

• Des tests en chambre froide prolongés pour validation.

Ce kit ColdTemp est uniquement disponible en usine lors de l’assemblage de la monture, aucune mise à niveau ultérieure n’est possible. À noter que cette version n’est pas compatible avec le Wi-Fi.

La monture est équipée du tout nouveau boîtier de contrôle électronique V3, intégrant :

• Un processeur ARM de dernière génération,

• Des connecteurs industriels Binder pour une robustesse optimale,

• Un connecteur dédié pour antenne Wi-Fi externe (non actif avec ColdTemp),

• Un port GPS PS2 avec signal PPS intégré pour un chronométrage ultra-précis,

• Un connecteur d’alimentation Binder 2 broches (24V), câble fourni,

• Un port AUX étendu à 6 broches (DIN EN 61076-2-106).

Le système est piloté via un ordinateur Linux embarqué. Toutes les fonctions sont accessibles via le boîtier de commande autonome (Keypad), sans nécessité de PC. La monture peut aussi être entièrement télécommandée via Ethernet avec les pilotes ASCOM fournis et les logiciels compatibles (y compris le Virtual Keypad, Clock Sync Tool, Multi Mount).

Le firmware offre des fonctionnalités avancées de modélisation du pointage, de suivi sans guidage, de gestion des satellites, des objets du système solaire et des objets personnalisés. Il inclut également une procédure d’alignement polaire assistée, une gestion multilingue, un support UT1/UTC avec secondes intercalaires, et des diagnostics à distance via serveur dédié.

Caractéristiques techniques

• Type de monture : équatoriale allemande

• Capacité de charge instrumentale : 50 kg

• Poids total : environ 33,5 kg (18,5 kg + 15 kg)

• Plage de latitude : 20° à 70°

• Réglage en azimut : ±10°

• Arbre de contrepoids : 40 mm, acier inoxydable, 1,7 kg

• Axes : 50 mm, acier allié

• Roulements : côniques précontraints

• Roues dentées : 215 dents, 172 mm, bronze B14

• Vis sans fin : Ø24 mm, acier trempé, rectifié et rodé

• Moteurs : servo brushless sur 2 axes

• Alimentation : 24 V DC

• Consommation : 0,7 A suivi, 3 A vitesse max, 5 A pic

• Vitesse Go-To : 2°/s à 20°/s

• Transmission : courroie crantée avec compensation automatique du jeu

• Précision de pointage : < 20" avec cartographie 25 étoiles (max. 100)

• Précision de suivi : ~1" sur 15 minutes ; ~0,6" RMS avec modélisation complète

• Arrêt de sécurité : ±30° logiciel, ±45° mécanique au-delà du méridien

• Ports : RS-232, GPS, ST-4, Ethernet 10/100/1000

• Base de données : étoiles, objets profonds (M, NGC, IC, etc.), satellites, planètes, comètes, objets utilisateur

• Contrôle par PC : RS-232 / Ethernet, ASCOM 10Micron, protocole LX200, mise à jour des éléments orbitaux via PC

• Firmware : modèles multistars, polar align assisté, correction d’orthogonalité, horloge compensée, gestion des dômes Baader, synchronisation GPS, horloge manuelle ou ClockSync

• Keypad : boîtier métal, clavier rétroéclairé, écran graphique chauffé, 5 lignes de texte

• Fonctions sans PC : toutes les fonctions accessibles via Keypad

• Compatibilité : pilotage distant complet, diagnostic à distance possible via Internet

Informations complémentaires

• Monture livrée avec codeurs absolus sur les deux axes

• Boîte de transport en carton renforcé avec mousse de calage (#1452066)

• Unité de commande manuelle #1452061 incluse

• Contrepoids et alimentation à commander séparément (non inclus)

• Utilisation obligatoire d’une alimentation agréée pour maintenir la garantie

• Flasque d’adaptation standard GM 2000 incluse (#1452095)
