PlaneWave CDK14 Astrograph f/7.2 with Fused Silica Optics (1323214Q)

CDK14 Astrograph f/7.2 with Fused Silica Optics

Description :

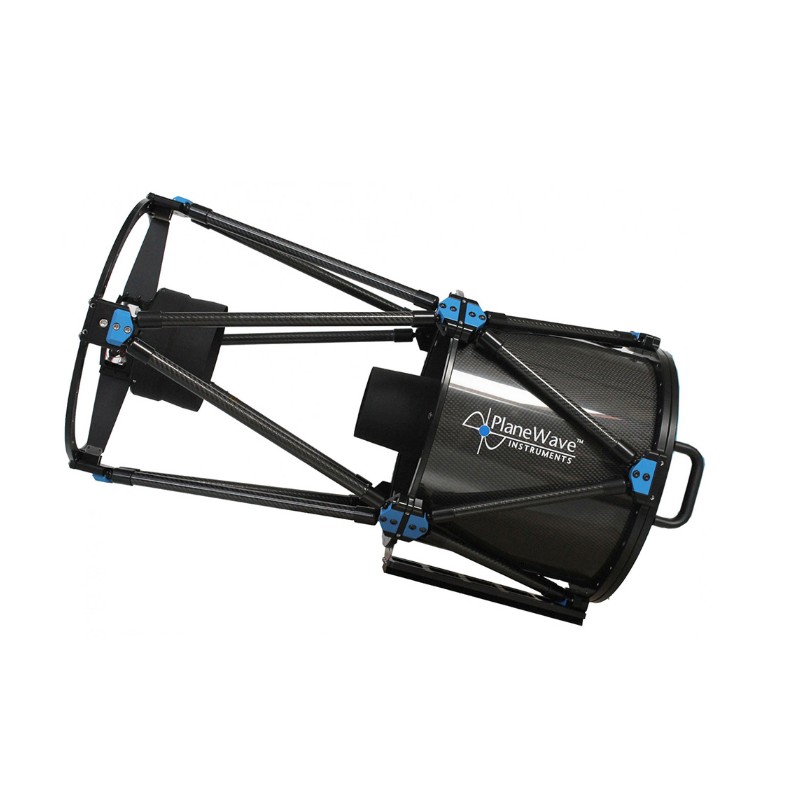

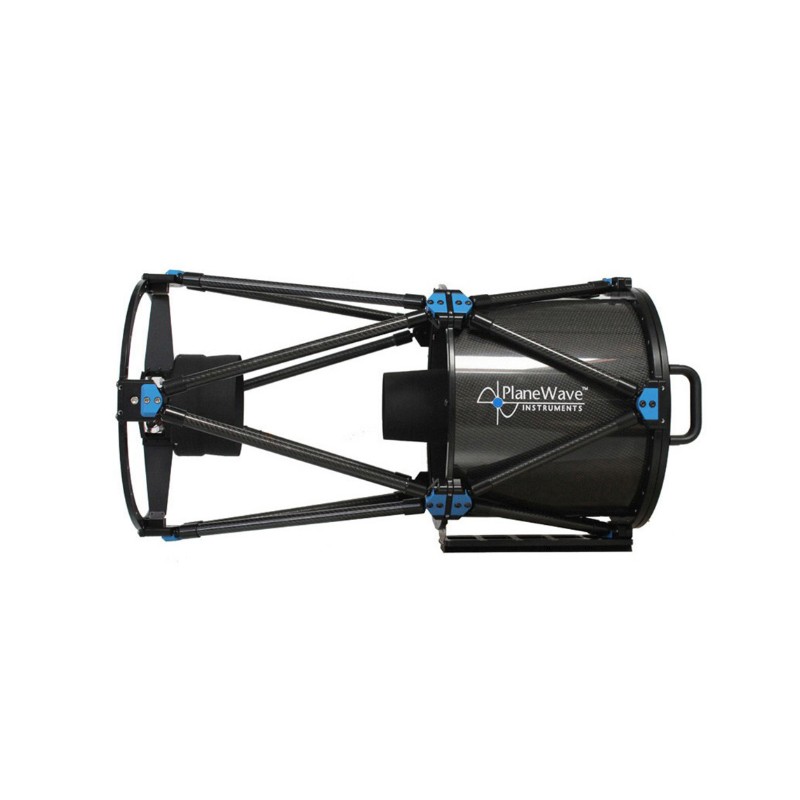

Le PlaneWave CDK14 est un astrographe de 356 mm à la conception optique avancée, représentant un compromis idéal entre le CDK12.5" et le plus onéreux CDK17". Il reprend la formule CDK (Corrected Dall-Kirkham), combinant un miroir primaire concave, un secondaire convexe et un correcteur optique intégré. Cette configuration garantit une image sans courbure de champ, sans coma hors axe ni astigmatisme, sur un champ parfaitement plan de 70 mm de diamètre.

L’optique en Fused Silica, matériau de très haute pureté, assure une transmission lumineuse optimale et une stabilité thermique exceptionnelle. Ce verre synthétique présente un coefficient de dilatation thermique six fois inférieur à celui du Pyrex, ce qui permet au télescope de conserver un point focal stable même lors de variations de température. Ces propriétés font du Fused Silica un choix privilégié pour les observatoires professionnels et les applications scientifiques de haute précision.

Le CDK14 est doté en standard d’un porte-oculaire Hedrick 3,5", robuste et fluide, compatible avec le kit de motorisation EFA (vendu séparément). Le système est également Delta T Ready, avec un câblage interne prévu pour accueillir les résistances chauffantes pour la prévention de la buée.

Le champ corrigé de 70 mm permet une couverture totale des capteurs grand format utilisés en astrophotographie. La qualité d’image atteinte est limitée uniquement par le seeing et la précision du suivi monture. Le spot diagram montre une résolution maintenue au centre comme en bord de champ, les taches stellaires restant inférieures à 9 microns, parfaitement adaptées aux pixels des caméras actuelles.

Caractéristiques techniques :

Conception optique : Dall-Kirkham corrigé (CDK)
Diamètre : 356 mm (14")
Focale : 2563 mm
Rapport F/D : f/7.2
Champ image corrigé : 70 mm
Back focus : 282 mm depuis la base du tube
Obstruction centrale : 23,5 % de surface, 48,5 % du diamètre
Verre optique : Fused Silica
Longueur optique : 889 mm
Poids du tube : 22 kg (48 lbs)
Porte-oculaire : Hedrick 3,5", kit EFA en option
Monture : Queue d’aronde 3"
Delta-T Ready : oui (résistances en option)
Caisse de transport : référence #1323514 (facturée en supplément)
