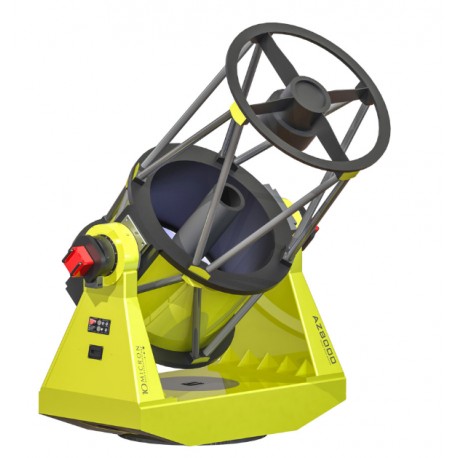

10Micron AZ 8000 DDS

10Micron AZ 8000 DDS

Description

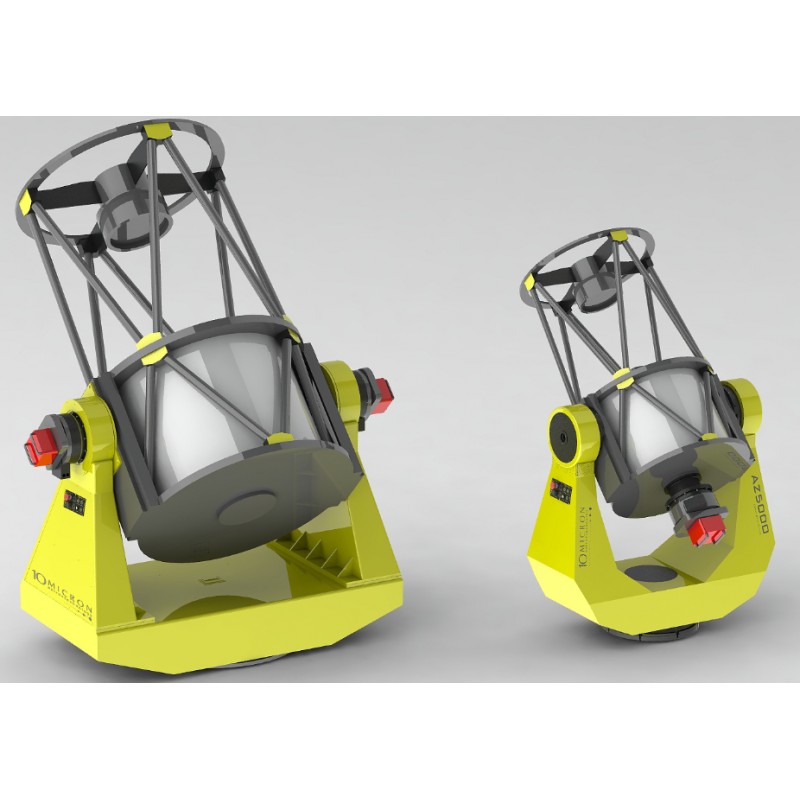

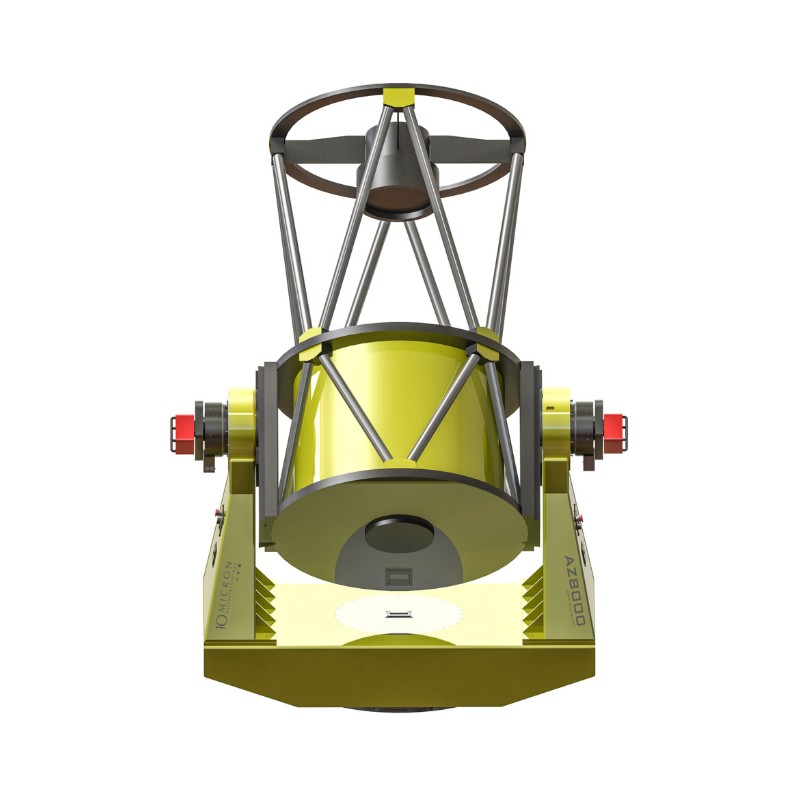

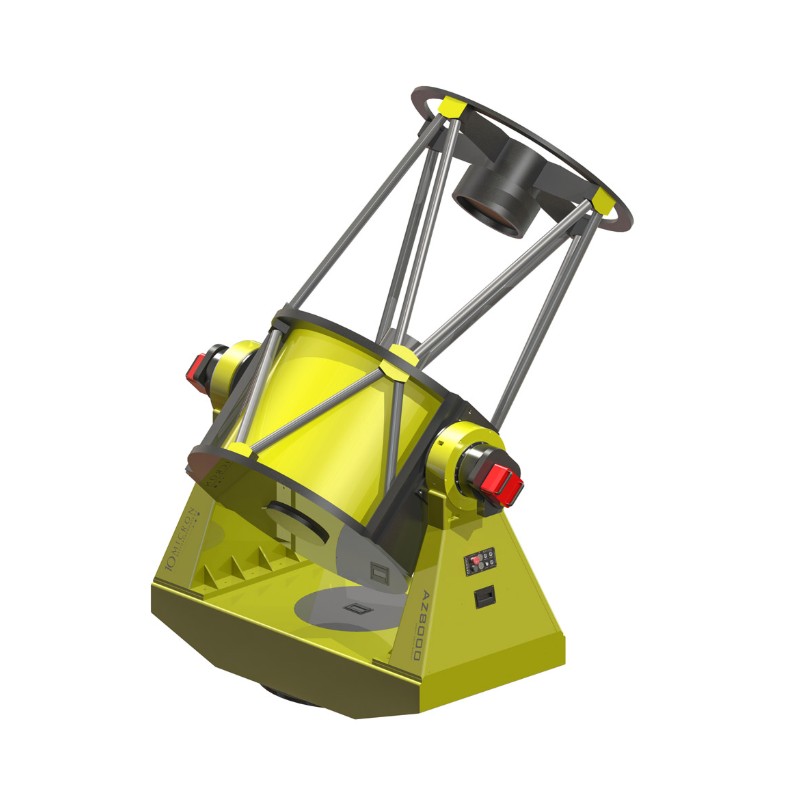

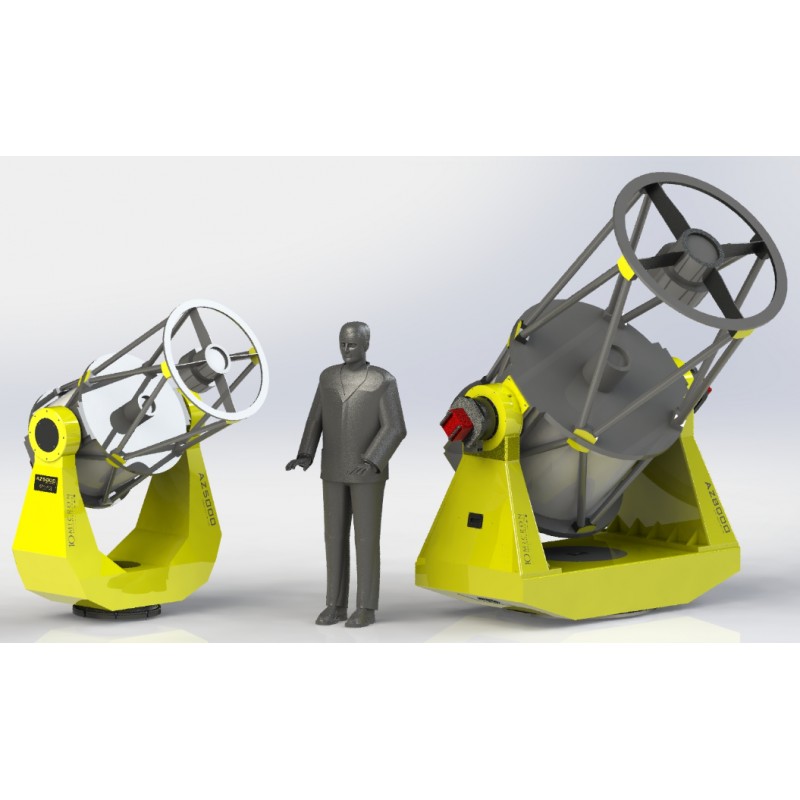

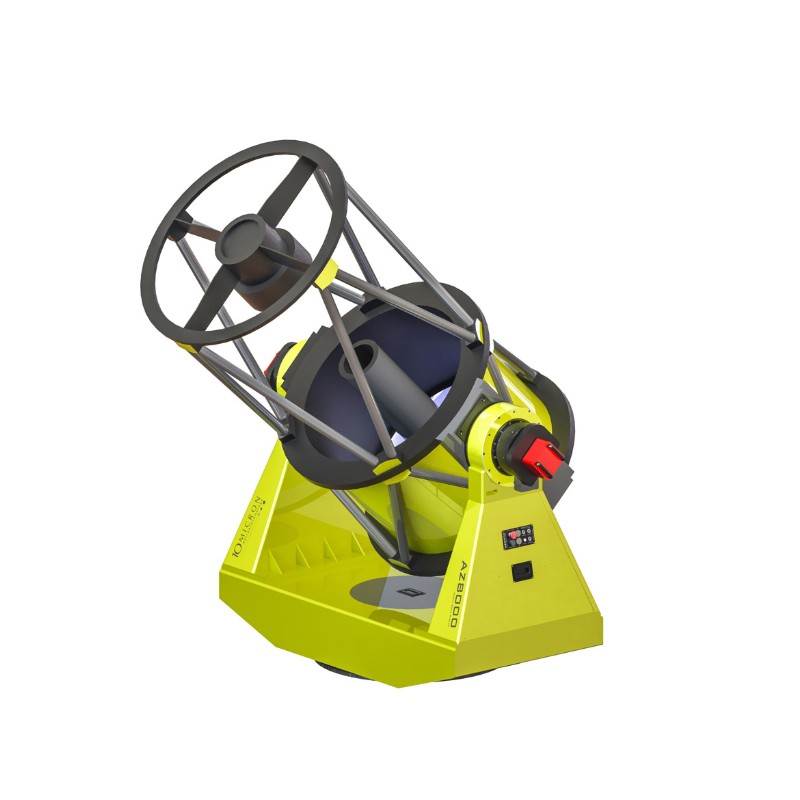

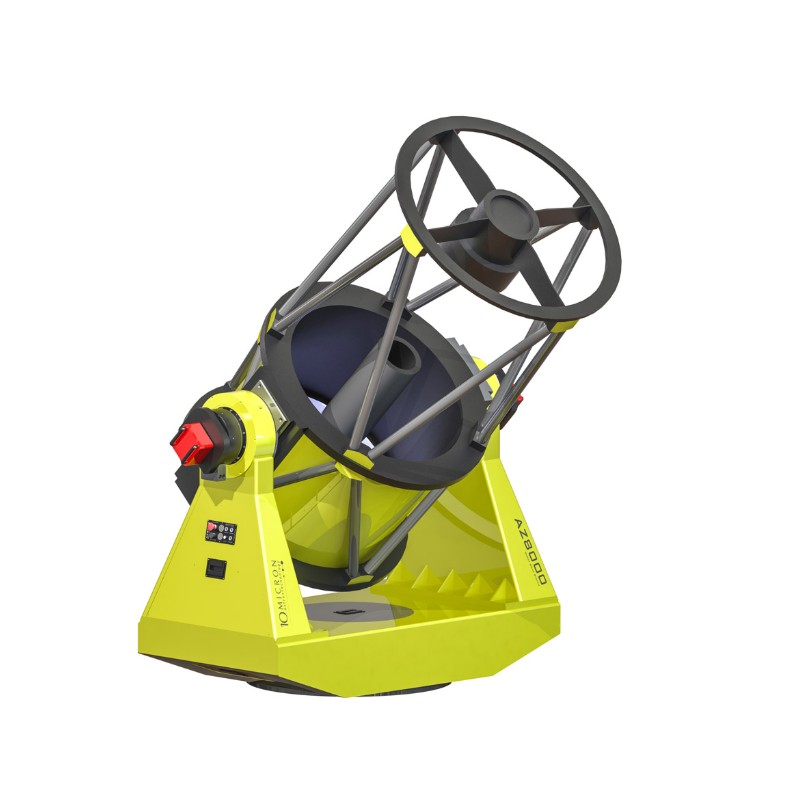

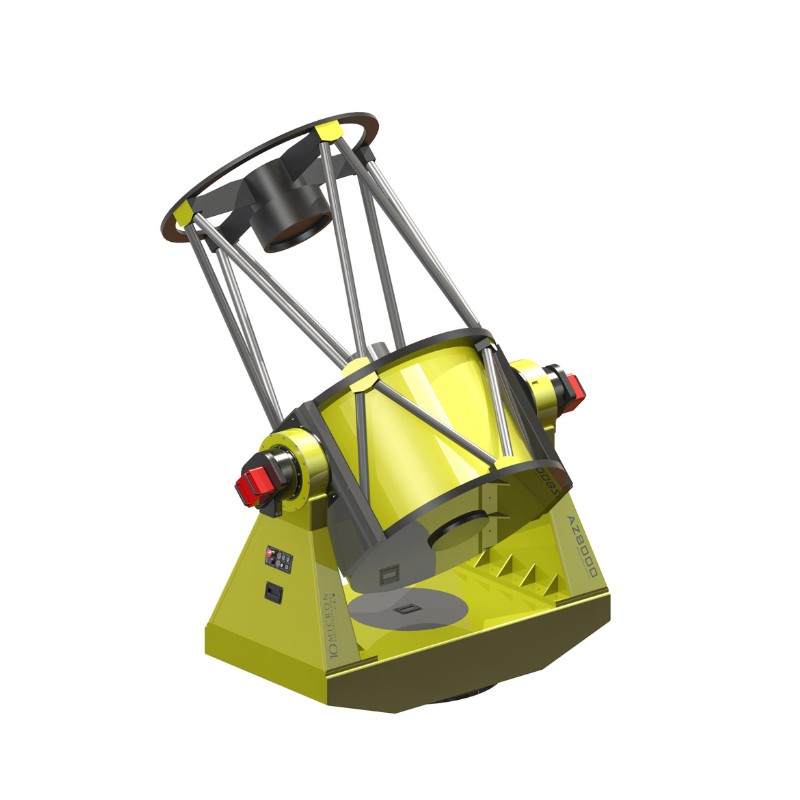

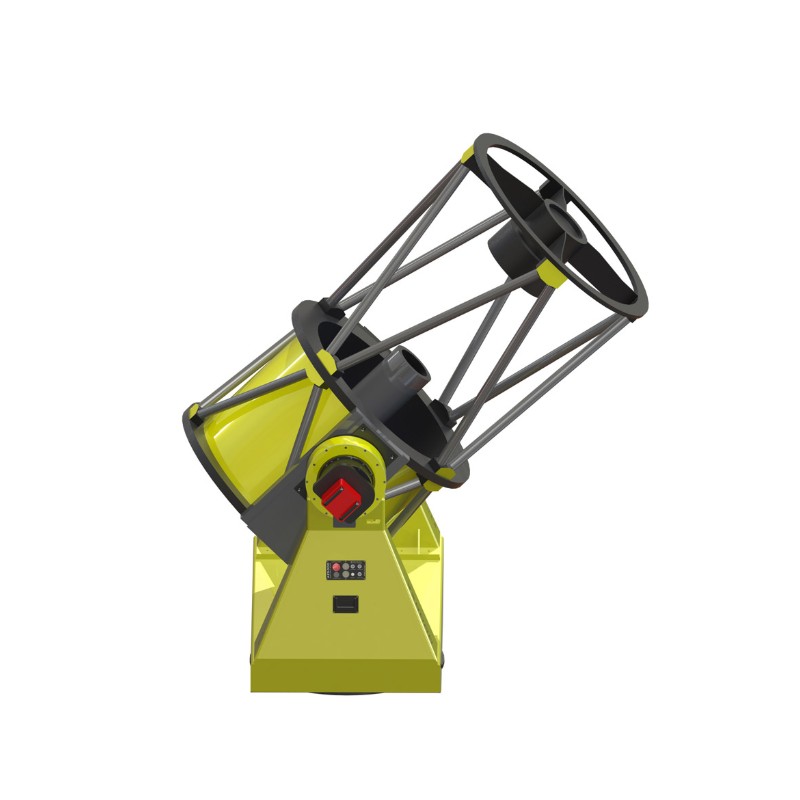

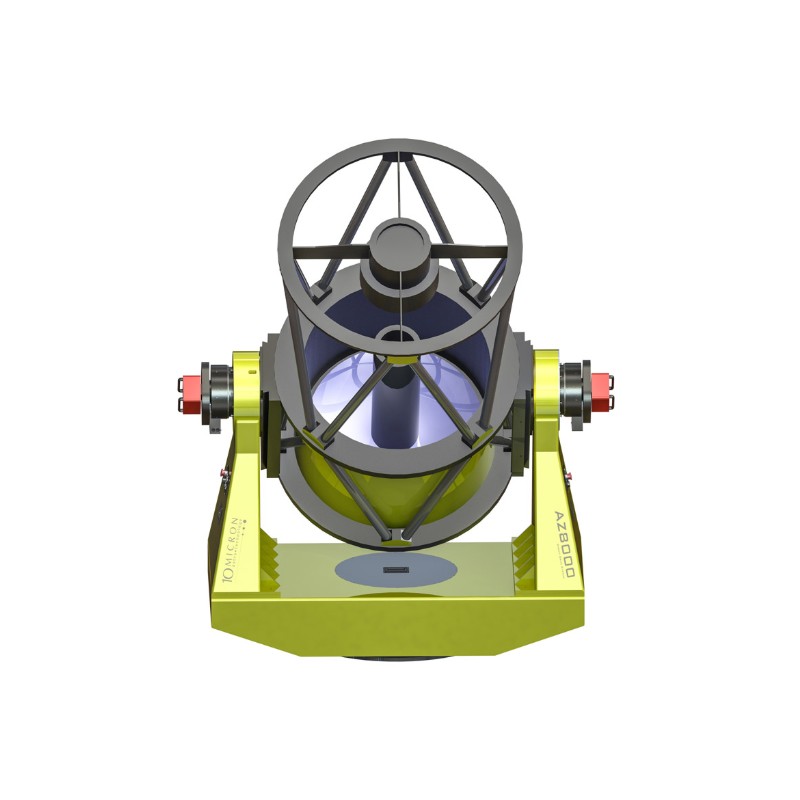

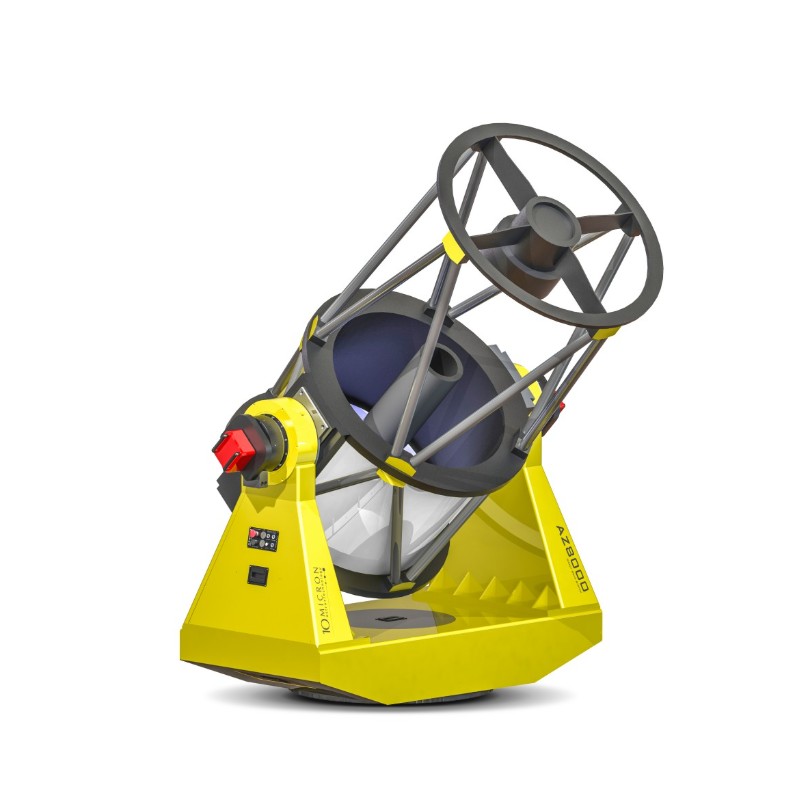

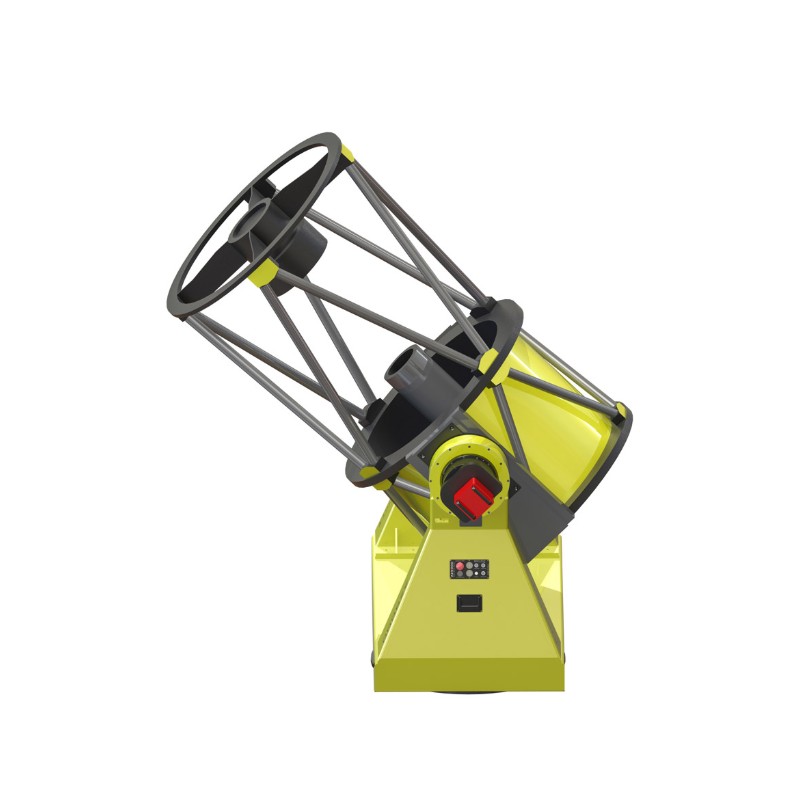

La monture 10Micron AZ 8000 DDS est la plus puissante de la gamme AZ DDS, conçue pour les applications scientifiques et professionnelles les plus exigeantes, en particulier l’astronomie et le suivi de satellites ou de débris spatiaux. Avec sa configuration à fourche en mode altazimutal, ses moteurs à entraînement direct sans engrenages, ses codeurs absolus Renishaw, et son électronique embarquée, elle établit une nouvelle référence en matière de précision, de robustesse et d’automatisation.

Capable de supporter des instruments jusqu’à 700 kg et 1000 mm de diamètre (40"), la AZ 8000 DDS peut être utilisée seule (version standard) ou intégrée à une configuration complète avec optique fournie par 10Micron. Elle est compatible avec une double configuration Nasmyth (en option) via deux orifices latéraux de 180 mm, chacun capable de supporter 50 kg.

La structure mécanique repose sur une fourche rigide et compacte, montée sur des roulements à billes de très grand diamètre pour une stabilité maximale. L’assise abaissée améliore la compatibilité avec les dômes de taille réduite. La monture intègre une interface logicielle pour le contrôle du dérotateur/focuser (GO2, en option) avec compensation thermique.

La sécurité est assurée par :

• des stops mécaniques sur les axes (600° en azimut, 100° en altitude),

• des freins électromécaniques pour la sécurité en cas de déséquilibre,

• une logique anti-enroulement,

• un bouton d’arrêt d’urgence embarqué et distant avec relais,

• une alerte sonore et un système de détection des collisions.

La précision de pointage est <5" RMS avec modélisation logicielle sur 25 étoiles (max. 100), et la précision de suivi est typiquement de 1" sur 15 minutes. L’ensemble des fonctions est accessible via le clavier professionnel autonome (inclus), ou à distance via Ethernet ou RS-232 avec logiciels 10Micron ou pilotes ASCOM/LX200. Une interface Web professionnelle est en développement.

Caractéristiques techniques

• Nom : AZ 8000 DDS

• Type de monture : azimutale à entraînement direct, avec codeurs absolus Renishaw

• Capacité de charge : jusqu’à 700 kg / 1000 mm (40") de diamètre

• Poids (monture seule) : 950 kg

• Dimensions (fourche standard) : 190 × 100 × 150 cm

• Nasmyth : 2 orifices de 180 mm, capacité 50 kg chacun

• Moteurs : moteurs directs professionnels, sans engrenages, sans jeu

• Roulements : à billes grand diamètre, qualité spéciale

• Codeurs : Renishaw haute résolution, erreur de lecture <0,01"

• Alimentation : 48 V, consommation 20 A en pointe

• Vitesse Go-To : > 20°/s

• Précision de pointage : < 5" RMS avec modèle 25 étoiles (jusqu’à 100)

• Précision de suivi : ~1" typique sur 15 minutes

• Dérotateur/focuser : interface logicielle intégrée (GO2 optionnel), capacité 50 kg

• Compensation thermique : sonde interne

• Interfaces : RS-232, Ethernet, GPS, ST-4

• Logiciel intégré :

  • Modélisation du ciel jusqu’à 100 étoiles

  • Sauvegarde de multiples modèles

  • Vitesse de suivi configurable

  • Limites de mouvement ajustables

  • Compensation de la réfraction

  • Contrôle de coupole RS-232

  • Gestion des secondes intercalaires

  • Ajustement assisté de l’équilibrage

• Base de données intégrée :

  • Étoiles : nom, Bayer, Flamsteed, SAO, HIP, HD, PPM, GCVS

  • Objets profonds : M, NGC, IC, PGC, UGC (jusqu’à mag 16)

  • Système solaire : Soleil, Lune, planètes, comètes, astéroïdes, satellites

  • Objets utilisateur et positions de focalisation rapides

• Sécurité :

  • Stops mécaniques : Azimut ±300° (~2 tours), Altitude : −5° à +95°

  • Frein électromécanique en altitude

  • Logique anti-enroulement

  • Boutons d’arrêt d’urgence embarqué et distant

  • Alerte sonore intégrée

  • Détection de déséquilibre et collision

• Contrôle via clavier :

  • Clavier en métal, 5 lignes d’affichage graphique chauffé, touches rétroéclairées

  • Toutes les fonctions disponibles sans PC

• Contrôle via PC :

  • RS-232, Ethernet

  • Panneau virtuel (clavier), Mount Manager

  • Mise à jour firmware, éléments orbitaux (satellites, comètes…)

  • ASCOM propriétaire et protocole LX200

Informations complémentaires

• Livré avec codeurs absolus Renishaw sur les deux axes

• Alimentation 48 V incluse

• Clavier autonome professionnel #1452059 inclus

• Dérotateur/focuser en option (non inclus)

• Emballage spécial obligatoire réf. #1456801

• Seules les alimentations agréées par 10Micron conservent la garantie
