Description

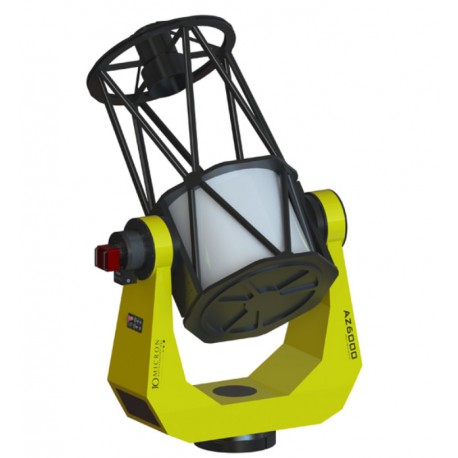

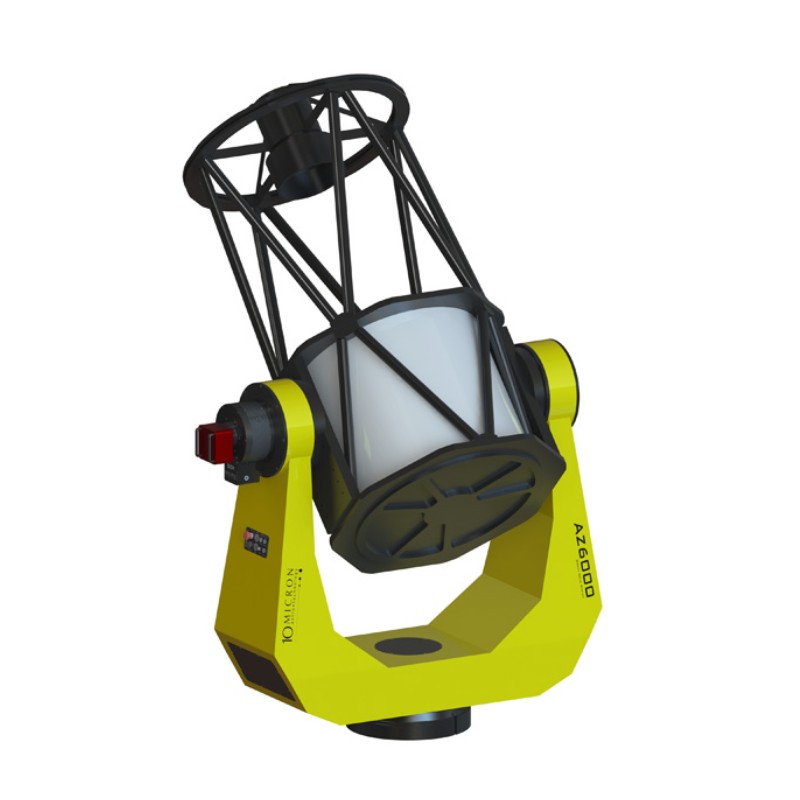

La monture 10Micron AZ 6000 DDS (Direct Drive System) est une solution de dernière génération destinée aux applications astronomiques professionnelles et scientifiques. Sa configuration à fourche en mode altazimutal, combinée à des moteurs à entraînement direct sans jeu mécanique et des codeurs absolus de haute résolution, permet une précision de pointage et de suivi inégalée, tout en assurant une grande réactivité pour le suivi d’objets rapides comme les satellites ou les débris spatiaux.

Conçue pour accueillir des optiques jusqu’à 800 mm de diamètre (soit 31"), la monture peut être livrée seule (version standard, pour foyer Cassegrain) ou en version personnalisée avec adaptation au foyer Nasmyth (option). Les brides d’adaptation pour les instruments du client peuvent être fournies sur demande. Une version complète avec télescope peut également être configurée sur demande.

Grâce à une base surbaissée et à une fourche très rigide, la stabilité mécanique est optimisée même dans des dômes de petite taille. L’électronique est entièrement intégrée, avec un microserveur embarqué, un modèle de ciel interne, des fonctions de sécurité avancées (stop d’urgence, protection contre le déséquilibre, limiteurs mécaniques sur les axes) et un système d’équilibrage assisté. Le système est également compatible avec le dérotateur/focuser GO1 (optionnel).

Les performances sont à la hauteur des exigences scientifiques :

• Vitesse de pointage jusqu’à 30°/s,

• Précision de pointage < 10" RMS avec modélisation sur 25 étoiles (jusqu’à 100),

• Suivi moyen de 1" sur 15 minutes, 0,6" RMS possible en conditions réelles,

• Précision de lecture des codeurs < 0,01".

L'ensemble des fonctions de la monture est accessible via le clavier autonome 10Micron (inclus) ou à distance via Ethernet, RS-232, ASCOM ou le protocole LX200. Une interface Web professionnelle sera prochainement disponible.

Caractéristiques techniques

• Nom : AZ 6000 DDS

• Type de monture : azimutale à entraînement direct, avec codeurs absolus haute résolution sur axes

• Capacité de charge : jusqu’à 300 kg, pour instruments jusqu’à 800 mm (31") de diamètre

• Poids (monture seule) : 360 kg

• Dimensions (fourche standard) : 1660 × 550 × 1520 mm

• Portée au foyer Nasmyth : 2 orifices de Ø 110 mm, capacité 35 kg chacun

• Moteurs : moteurs directs sans engrenages, sans jeu, qualité professionnelle

• Roulements : billes de grand diamètre, qualité spéciale

• Codeurs : Renishaw absolus, résolution < 0,01"

• Alimentation : 48 V, consommation 7 A en pointe

• Vitesse Go-To : jusqu’à 30°/s

• Précision de pointage : < 10" RMS avec modèle 25 étoiles (jusqu’à 100)

• Précision de suivi : ~1" typique sur 15 minutes / ~0,6" RMS avec modélisation complète

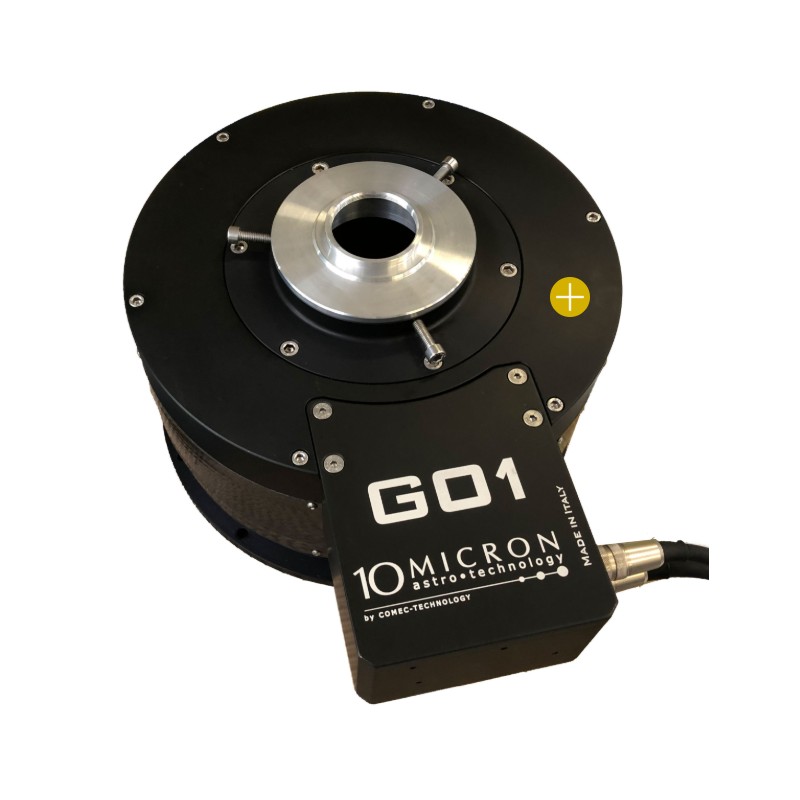

• Dérotateur/focuser : interface intégrée (option GO1), capacité 25 kg

• Compensation thermique : sonde de température interne

• Interfaces : RS-232, Ethernet, GPS, port ST-4

• Logiciel embarqué :

  • Modélisation jusqu’à 100 étoiles

  • Stockage de plusieurs modèles

  • Suivi configurable

  • Limites de déplacement ajustables

  • Compensation de la réfraction

  • Contrôle de coupole via RS-232

  • Gestion des secondes intercalaires

  • Équilibrage assisté

• Base de données intégrée :

  • Étoiles (noms, Bayer, Flamsteed, SAO, HIP, etc.)

  • Objets du ciel profond (M, NGC, IC, PGC, UGC… jusqu’à mag 16)

  • Système solaire : Soleil, Lune, planètes, astéroïdes, comètes, satellites artificiels

  • Objets utilisateur

• Sécurité :

  • Stops mécaniques sur Az : ±300° (~2 tours), Alt : −5°/+95°

  • Frein électromécanique en altitude (sécurité en cas de déséquilibre)

  • Logique anti-enroulement

  • Bouton d’arrêt d’urgence sur la monture et à distance, avec relais de sécurité

  • Alerte sonore intégrée

  • Système de détection de collision/déséquilibre

• Contrôle par clavier :

  • Boîtier métal robuste

  • Écran graphique 5 lignes chauffé et dimmable

  • Touches rétroéclairées de qualité industrielle

  • Fonctionnement complet sans PC externe

• Contrôle par PC :

  • Ethernet, RS-232, ASCOM propriétaire, protocole LX200

  • Panneau virtuel de contrôle (clavier simulé)

  • Gestionnaire de monture

  • Mises à jour firmware et éléments orbitaux (satellites, planètes mineures, etc.)

Informations complémentaires

• Fourni avec codeurs absolus Renishaw

• Alimentation 48 V incluse

• Clavier autonome professionnel #1452059 inclus

• Dérotateur/focuser en option (non inclus)

• Emballage spécial obligatoire réf. #1456601

• Pour garantir la validité de la garantie, seule une alimentation agréée par 10Micron peut être utilisée
