Description

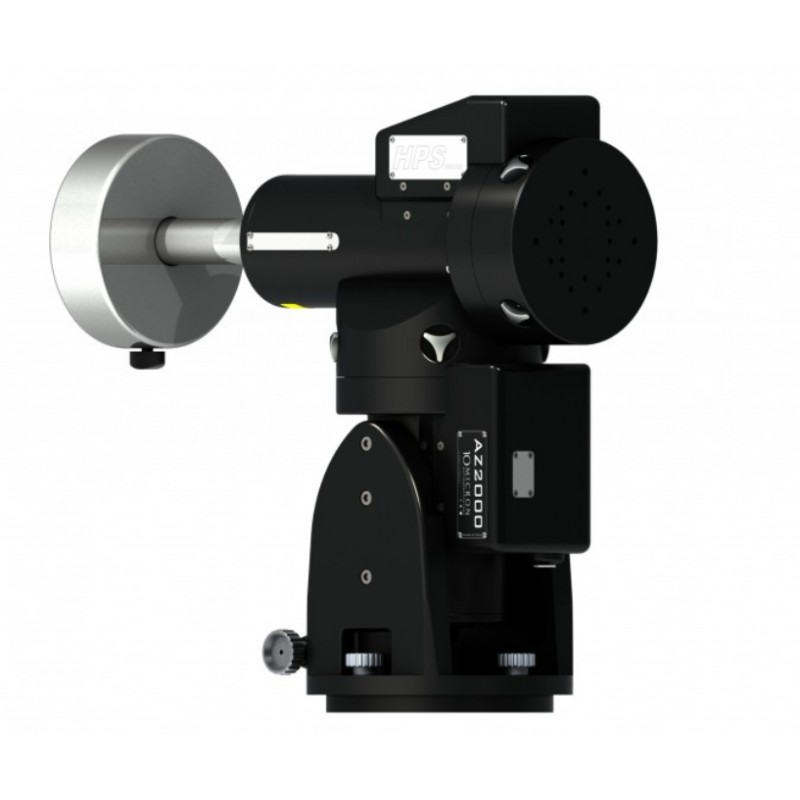

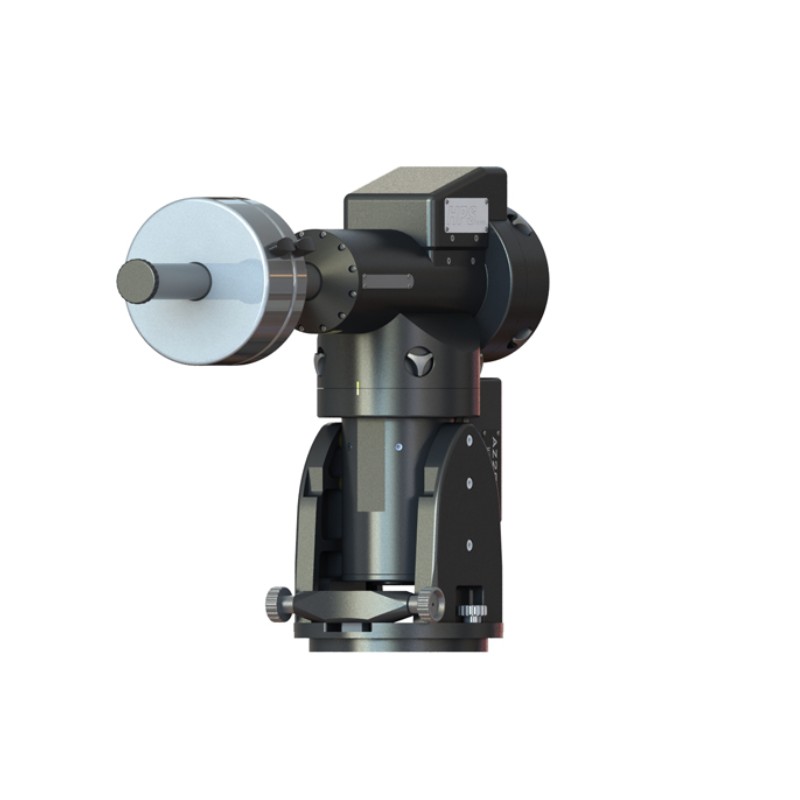

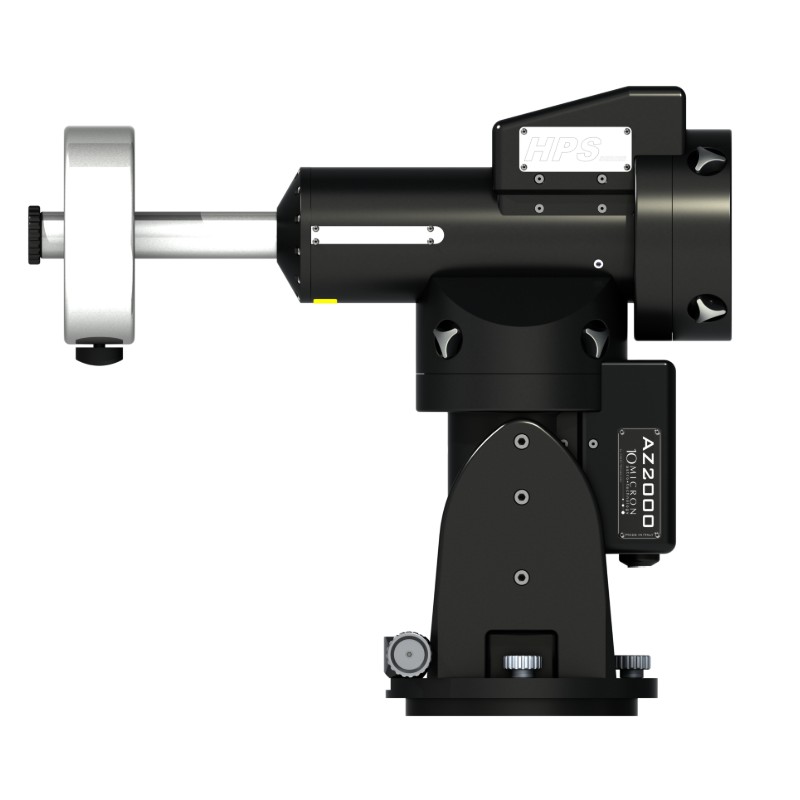

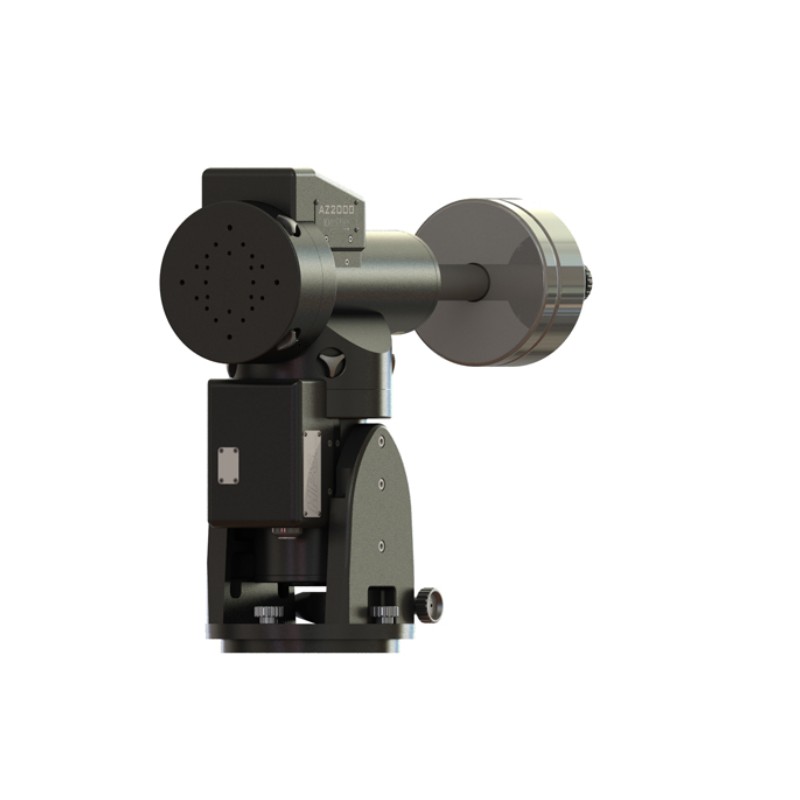

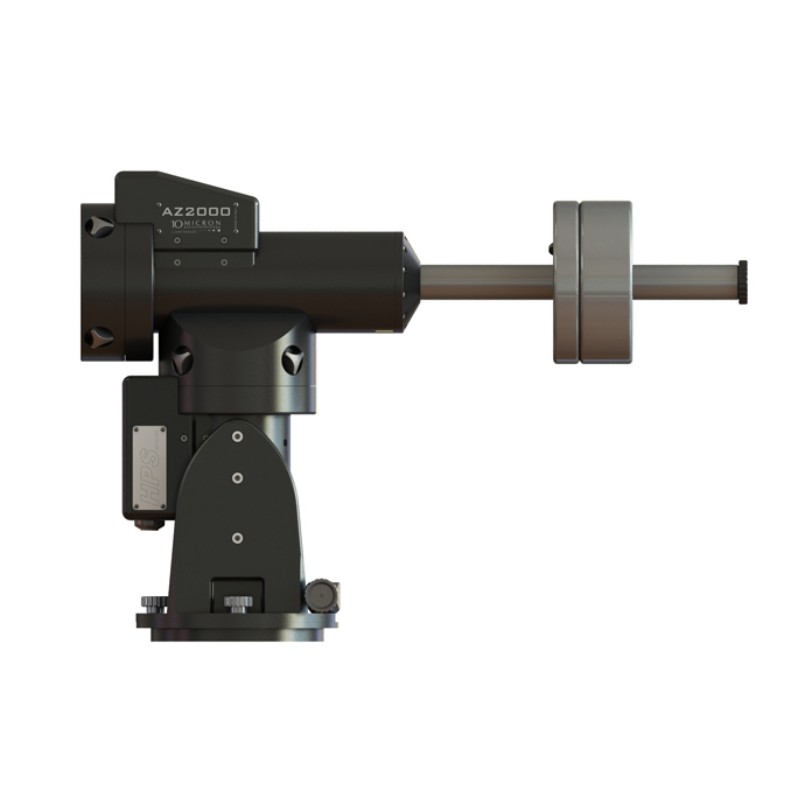

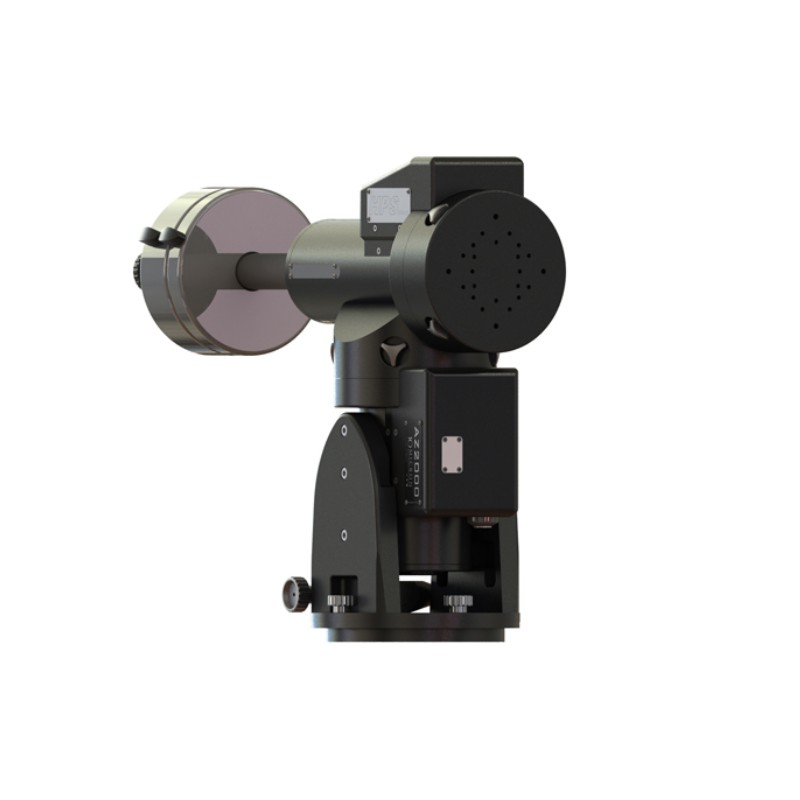

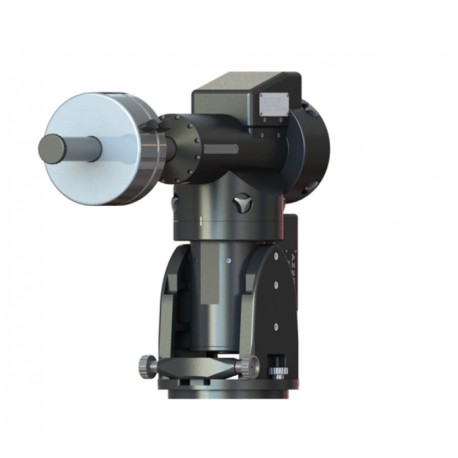

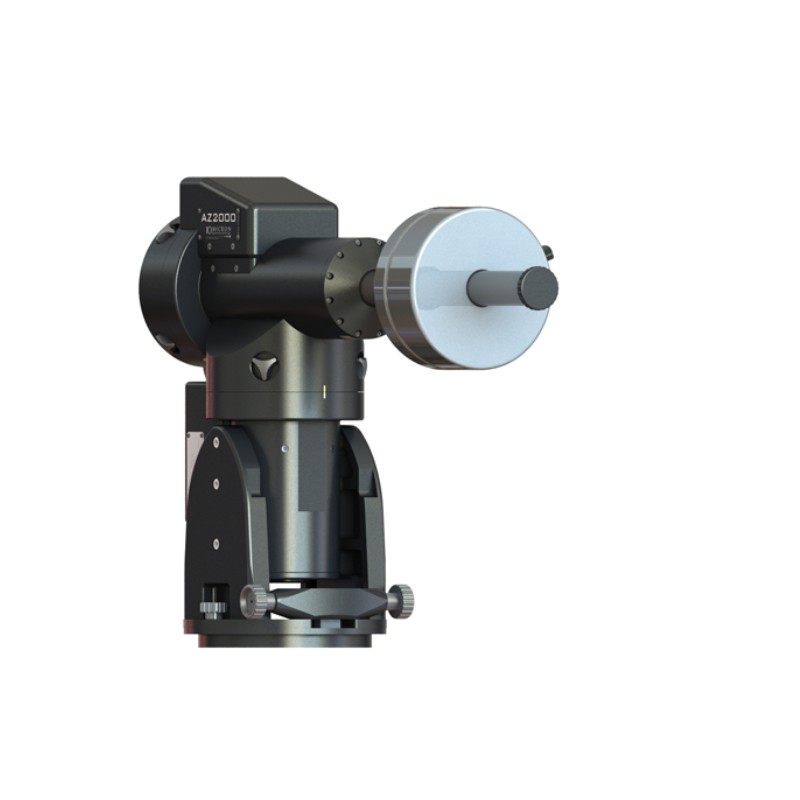

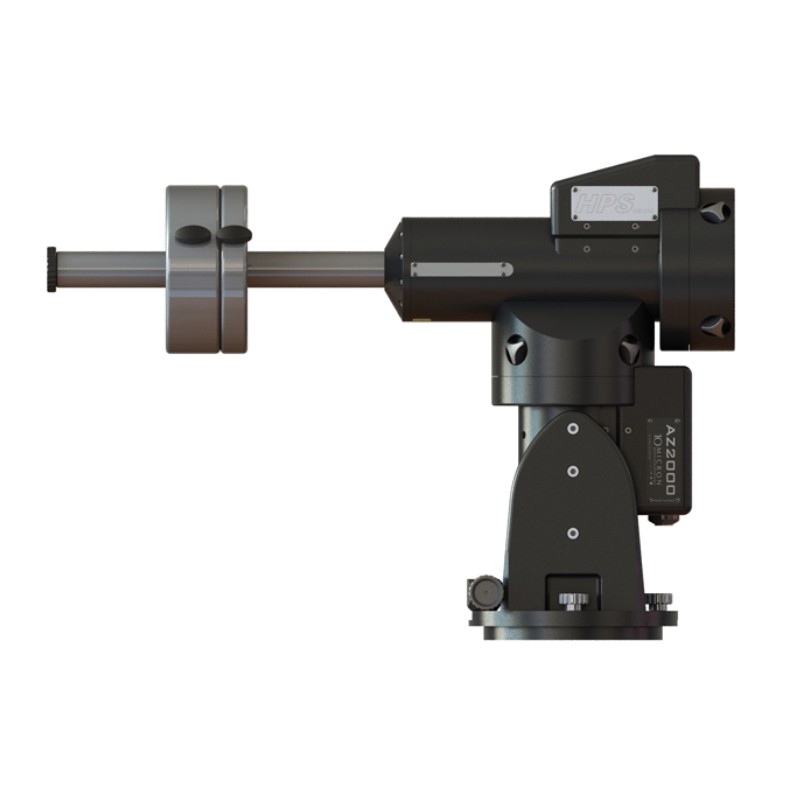

La monture AZ 2000 HPS Combi est la version la plus récente de la série AZ2000. Elle repose sur la mécanique éprouvée de la GM2000, dans une configuration altazimutale. Il s’agit d’une monture de recherche très polyvalente, parfaitement adaptée aux activités scientifiques comme le suivi de satellites, les mesures photométriques et astrométriques, les applications laser LiDaR, etc. En raison de sa configuration altazimutale, un dérotateur de champ optionnel (compatible ASCOM) est nécessaire pour effectuer de longues expositions sans rotation de champ.

La version standard permet le montage d’une seule optique sur un côté, avec une barre de contrepoids fournie. Il n’est pas nécessaire de contrebalancer exactement la charge de l’optique : l’usage d’un contrepoids représentant environ 50 % de la masse de l’instrument suffit pour obtenir une configuration stable et équilibrée. Le châssis de la monture AZ2000 HPS Combi est scindable en deux parties pour un transport facilité.

L’électronique est logée dans un boîtier de commande indépendant (nouvelle version V3), facilement amovible. Les connexions des moteurs, des encodeurs et de la raquette possèdent des vis de verrouillage de sécurité. La monture peut être pilotée via la raquette fournie, sans connexion à un ordinateur. L’écran et les touches rétroéclairées rouges, utilisables avec des gants, garantissent une parfaite lisibilité. Un chauffage intégré permet l’utilisation à basse température.

Caractéristiques principales du boîtier de commande V3 :
• Carte mère ARM dernière génération pour des performances accrues
• Connecteurs industriels Binder (Allemagne), haute protection contre poussière et humidité
• Port Wi-Fi externe dédié pour communication améliorée
• Ports RJ pour LAN, autoguidage et GPS
• Module GPS via connecteur PS2 avec signal PPS intégré (synchronisation ultra précise)
• Connecteur d’alimentation Binder 24 V DC (câble fourni)
• Port AUX 6 broches (DIN EN 61076-2-106)

L’ancienne version de la monture AZ2000 avait également été produite en version spéciale « Antarctique », capable de fonctionner à −84 °C, avec des lubrifiants, câblages et boîtier spécifiques. Ce modèle témoigne du savoir-faire de 10Micron dans les environnements extrêmes.

Caractéristiques techniques :
• Nom : AZ 2000 HPS
• Type de monture : Altazimutale
• Poids : 30 kg
• Capacité de charge : 50 kg (version standard), 50 + 35 kg (version double optique en option)
• Arbre de contrepoids : Ø 40 mm, acier inox
• Axes : Ø 50 mm, acier allié
• Roulements : Roulements coniques préchargés
• Roues dentées : 215 dents (Ø 172 mm), bronze B14
• Vis sans fin : Ø 24 mm, acier trempé, rectifié et rodé
• Transmission : courroie crantée sans jeu, compensation automatique
• Moteurs : servo-moteurs brushless 2 axes
• Alimentation : 24 V DC
• Consommation : ~0,7 A suivi, ~3 A pleine vitesse, ~5 A pic
• Vitesse de pointage : réglable de 2°/s à 20°/s
• Précision de pointage : < 20" avec modélisation multi-étoiles
• Précision de suivi : < ±1" sur 15 min (< 0,7" RMS) avec modélisation et compensation
• Température de fonctionnement standard : −15 °C à +35 °C
• Température de fonctionnement optionnelle : −35 °C à +35 °C
• Température de stockage : −40 °C à +50 °C
• Butées logicielles : ±150° (AZ), ±95° (ALT)
• Butées mécaniques : ±155° (AZ), ±100° (ALT)
• Ports de communication : RS-232, Ethernet, GPS (PS2), autoguidage ST-4

Interface et base de données :
• Position de stationnement définie par l’utilisateur
• Alignement 2 ou 3 étoiles, jusqu’à 100 étoiles pour modélisation
• Correction d’erreurs de mise en station et d’orthogonalité
• Estimation de l’erreur de pointage moyenne
• Enregistrement de plusieurs modèles de pointage
• Vitesses de suivi sidérale, solaire et lunaire réglables
• Correction de vitesse d’autoguidage en fonction de la déclinaison
• Réglage de la hauteur de l’horizon
• Pointage et suivi au-delà du méridien
• Réglage horaire manuel ou via GPS
• Contrôle de coupole via RS-232
• Réfraction atmosphérique configurable
• Filtres comètes et astéroïdes
• Interface multilingue
• Assistance à distance via Internet

Informations complémentaires :
• Pièces 100 % usinées CNC, aucun moulage
• Câblage interne complet, aucun câble externe apparent
• Système autonome, sans besoin de PC
• Contrôle à distance via RS-232 ou Ethernet
• Compatibilité ASCOM propriétaire ou protocole Meade LX200
• Mises à jour firmware et éléments orbitaux via RS-232 ou Ethernet
• Wi-Fi inclus (sauf avec ColdTemp Upgrade)
• Livrée avec : monture AZ 2000 HPS Combi avec encodeurs absolus, boîtier de commande V3 (processeur Linux), raquette graphique chauffée, câbles, barre de contrepoids courte
• Contrepoids et alimentation non inclus (accessoires à commander séparément)
• Conditionnement : boîte carton renforcée avec mousse
