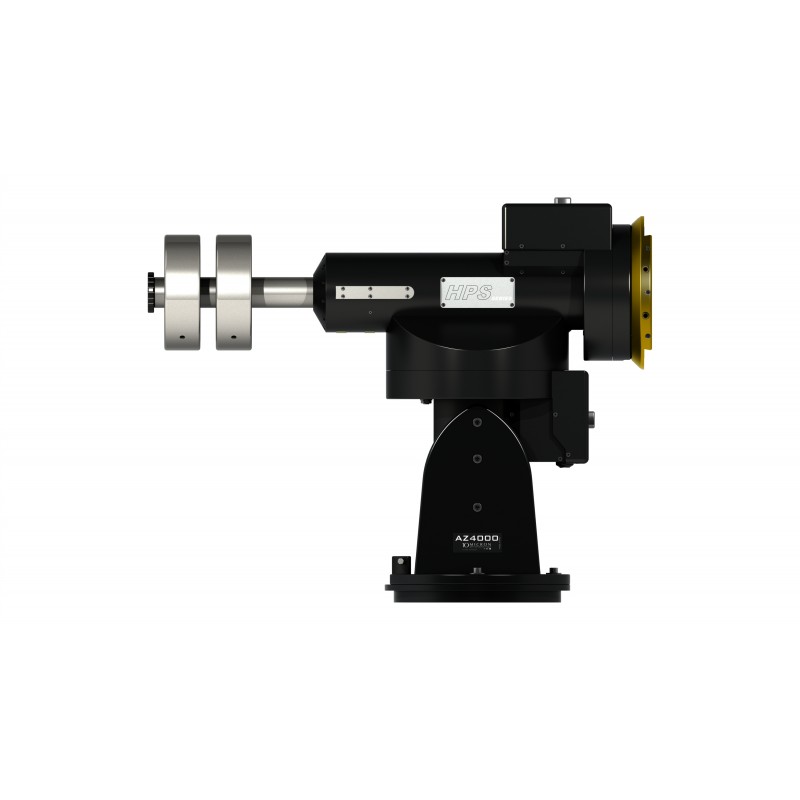

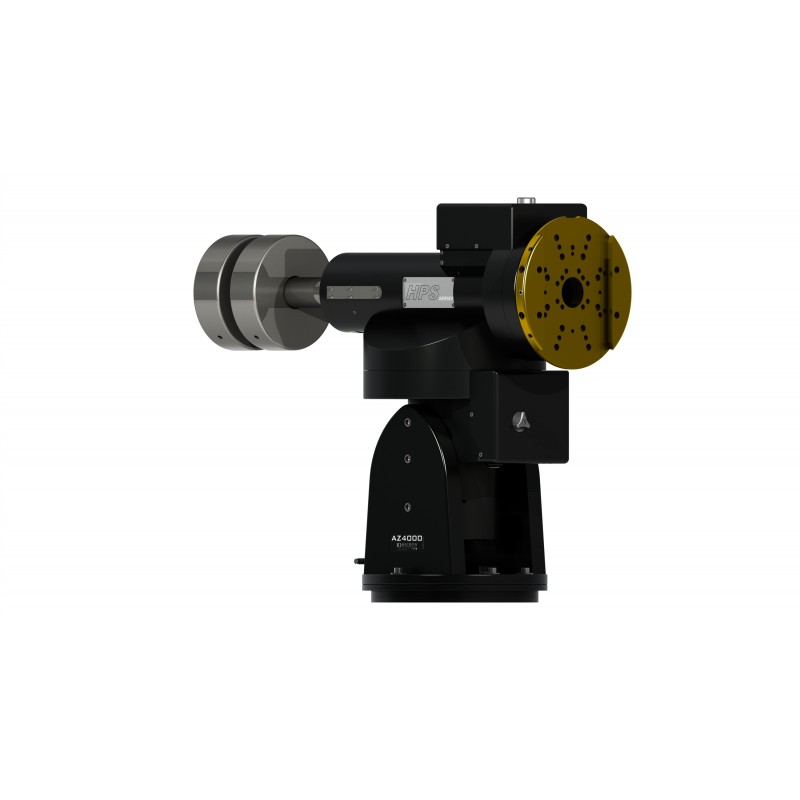

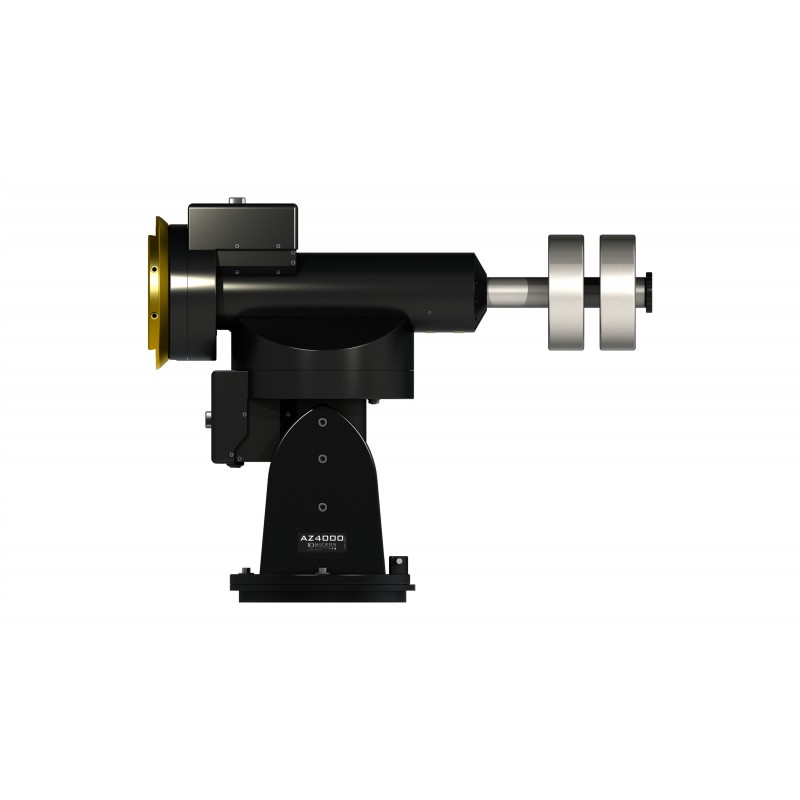

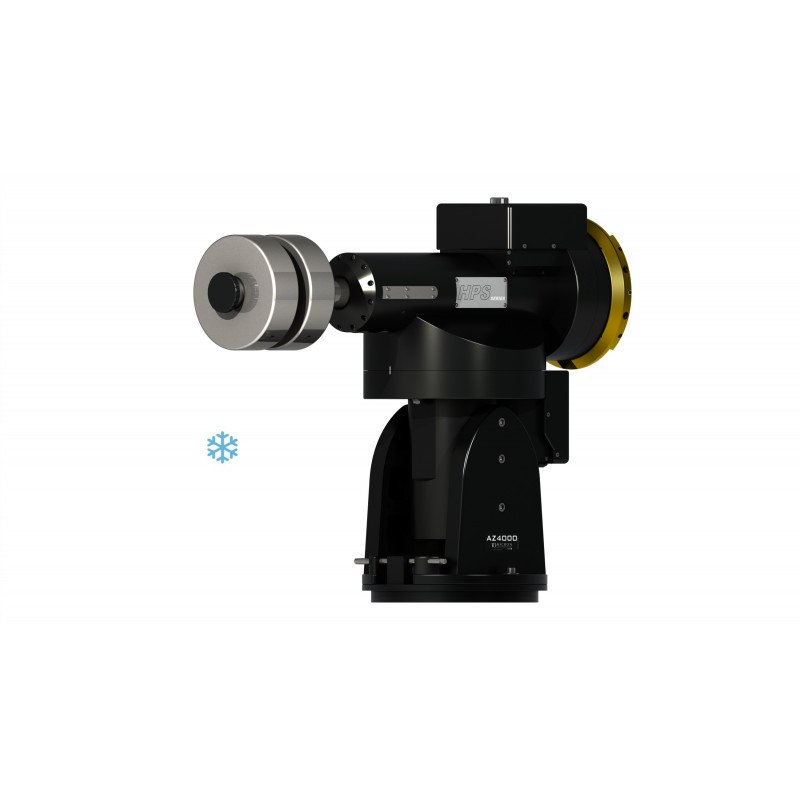

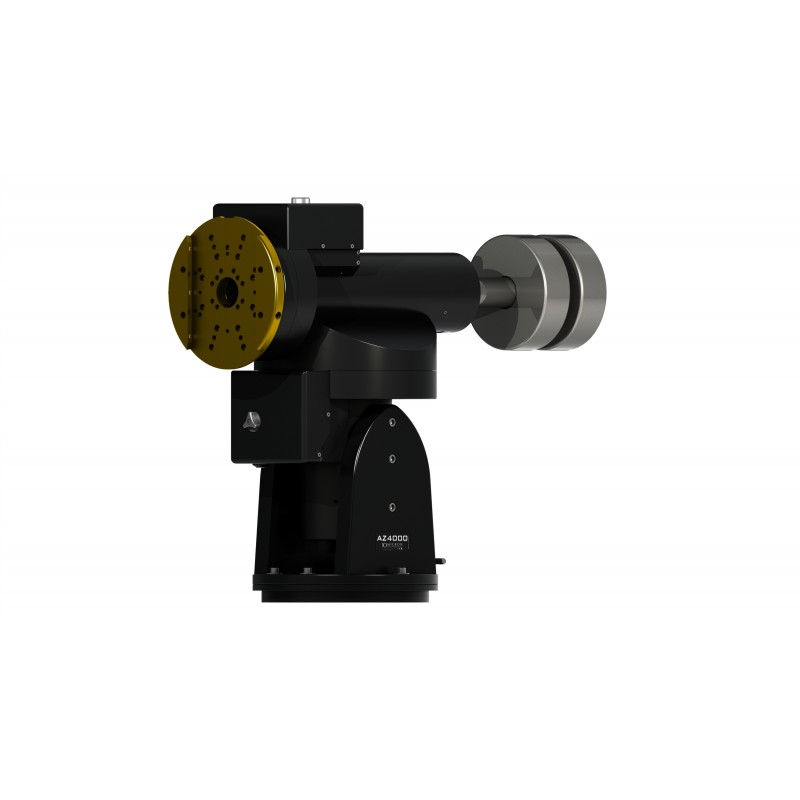

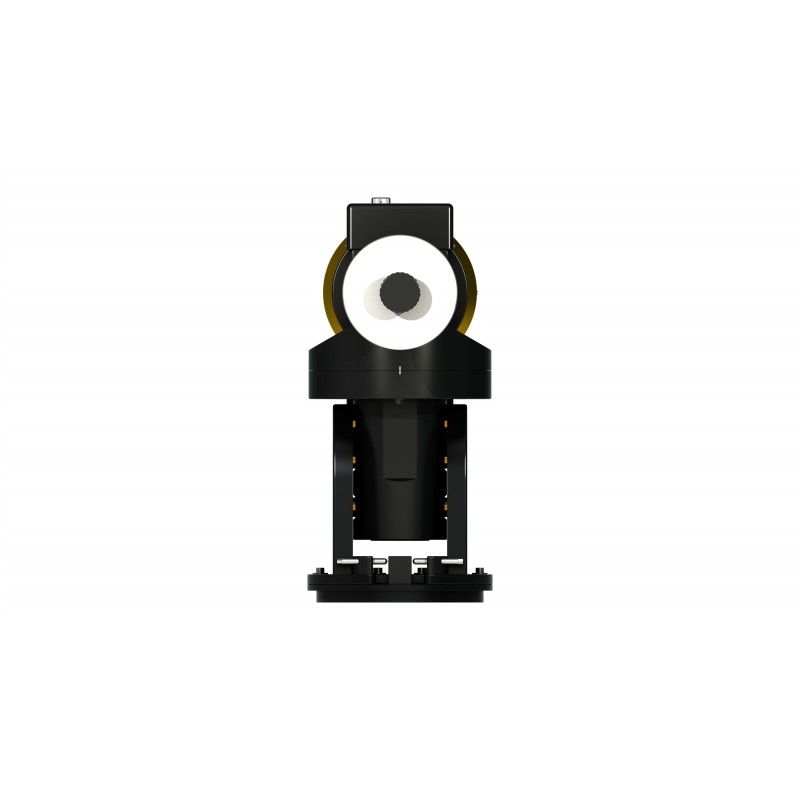

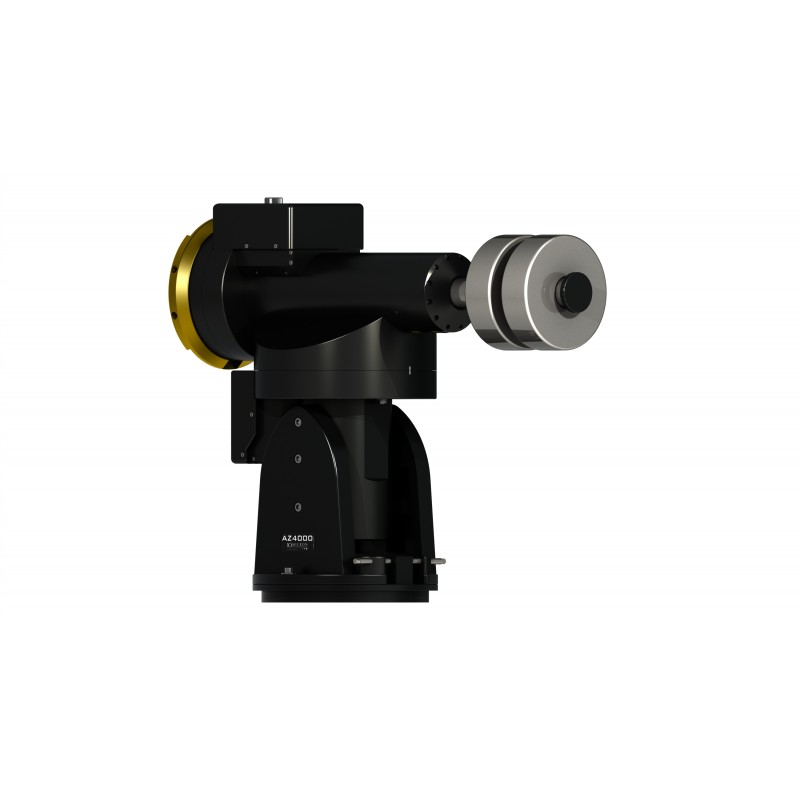

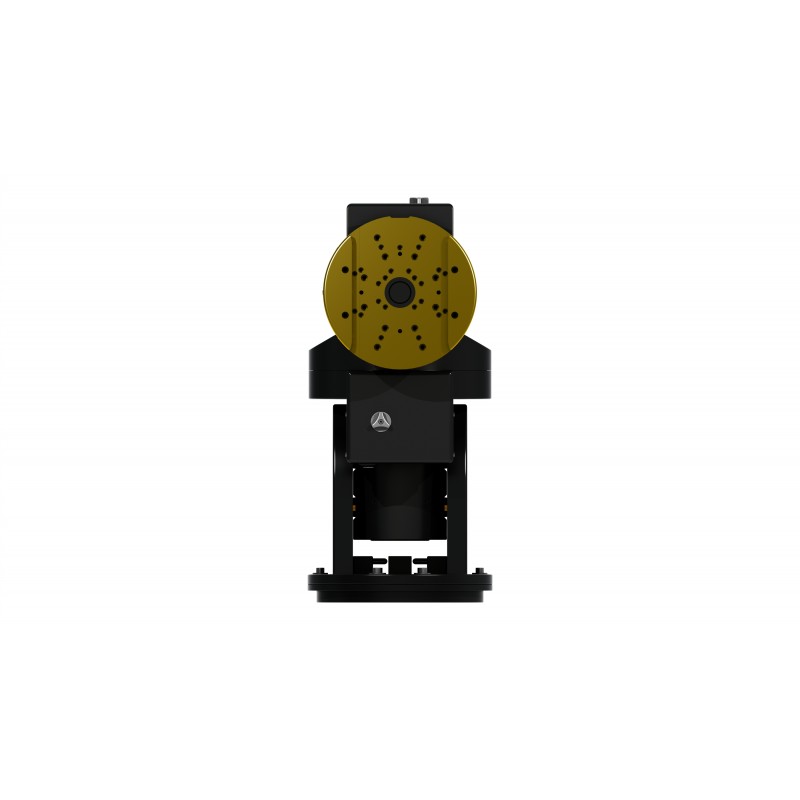

10Micron AZ 4000 HPS avec ColdTemp Upgrade et barre de contrepoids

10Micron AZ 4000 HPS avec ColdTemp Upgrade et barre de contrepoids

Description
La monture AZ 4000 HPS est dérivée de la mécanique de la GM4000 HPS II et propose une configuration altazimutale extrêmement stable. Elle convient parfaitement aux usages scientifiques, tels que le suivi de satellites, la surveillance des débris spatiaux, la communication laser, la spectroscopie haute résolution, les mesures photométriques et astrométriques. Sa conception altazimutale nécessite un dérotateur de champ pour l’astrophotographie longue pose. Avec un tel dispositif (IR90 de PlaneWave ou Gemini d’Optec recommandés), l’imagerie classique reste possible avec la précision typique de 10Micron.

La version standard permet l’installation d’un instrument d’un seul côté, et comprend une barre de contrepoids. Une option permet d’ajouter un second instrument en parallèle (jusqu’à 150 + 100 kg), via la configuration "double optique". Tous les éléments sont entièrement usinés CNC en alliage d’aluminium, sans aucune pièce moulée, pour garantir une rigidité maximale.

ColdTemp Upgrade (inclus dans cette version)
Ce kit est conçu pour étendre la plage de fonctionnement thermique jusqu’à −30 °C (et des composants jusqu’à −40 °C). Il ne peut être installé que lors de l’assemblage initial de la monture et n’est pas rétrofitable. Il comprend :
• Graisse spéciale basse température (jusqu’à −60 °C) pour roulements et vis sans fin
• Ressorts de précharge thermocompensés sur les axes
• Câblage interne remplacé par des fils silicone haute endurance à âme cuivre allié
• Encodeurs absolus modifiés pour un fonctionnement en continu jusqu’à −40 °C
• Test prolongé en chambre froide
• PC intégré (Linux) adapté aux basses températures
Attention : le Wi-Fi n’est pas disponible avec l’option ColdTemp.

Caractéristiques techniques :
• Nom : AZ 4000 HPS
• Type de monture : Altazimutale
• Poids : 125 kg
• Capacité de charge : 150 kg (version standard), 150 + 100 kg (option double optique)
• Arbre de contrepoids : Ø 60 mm, acier inox
• Axes : Ø 85 mm / 80 mm, acier allié
• Roulements : Roulements coniques préchargés
• Roues dentées : 430 dents (Ø 330 mm, AZ), 315 dents (Ø 244 mm, ALT), bronze B14
• Vis sans fin : Ø 32 mm, acier trempé, rectifié et rodé
• Transmission : courroie crantée sans jeu, compensation automatique
• Moteurs : servo-moteurs brushless 2 axes
• Alimentation : 24 V DC
• Consommation : ~1,5 A suivi, ~5 A pleine vitesse, ~6 A pic
• Vitesse de pointage : 2°/s à 8°/s (max. 6°/s en AD)
• Précision de pointage : < 20" avec modélisation multi-étoiles
• Précision de suivi : < ±1" sur 15 min (< 0,7" RMS) avec compensation flexion / alignement
• Température de fonctionnement standard : −15 °C à +35 °C
• Température de fonctionnement avec ColdTemp : −35 °C à +35 °C
• Température de stockage : −40 °C à +50 °C
• Butées logicielles : ±150° (AZ), ±95° (ALT)
• Butées mécaniques : ±155° (AZ), ±100° (ALT)
• Ports de communication : RS-232, Ethernet, GPS (PS2), autoguidage ST-4

Interface utilisateur :
• Raquette graphique professionnelle avec afficheur chauffé 5 lignes
• Alignement 2 ou 3 étoiles, jusqu’à 100 étoiles pour modélisation
• Modélisation automatique via le logiciel Model Maker
• Stockage de plusieurs modèles pour différentes configurations
• Compensation de flexions, d’orthogonalité et de réfraction
• Suivi sidéral, solaire, lunaire
• Réglage horaire manuel ou via GPS
• Passage au méridien configurable
• Contrôle de coupole via RS-232
• Interface multilingue
• Filtres comètes et astéroïdes
• Hauteur de l’horizon configurable
• Équilibrage assisté
• Assistance à distance via Internet

Informations complémentaires :
• Aucun élément moulé, 100 % usinée CNC
• Fonctionnement autonome sans PC
• Contrôle à distance : RS-232, Ethernet
• Compatible ASCOM propriétaire et protocole Meade LX200
• Mises à jour du firmware et des éléments orbitaux via RS-232 ou Ethernet
• Livrée avec : monture AZ 4000 HPS, encodeurs absolus, boîtier de commande V3 avec processeur Linux, raquette graphique chauffée, câbles, barre de contrepoids
• Wi-Fi non disponible avec ColdTemp Upgrade
• Contrepoids et alimentation non inclus
• Emballage spécial obligatoire : réf. 1454199 (adaptateur de colonne et caisse bois)
