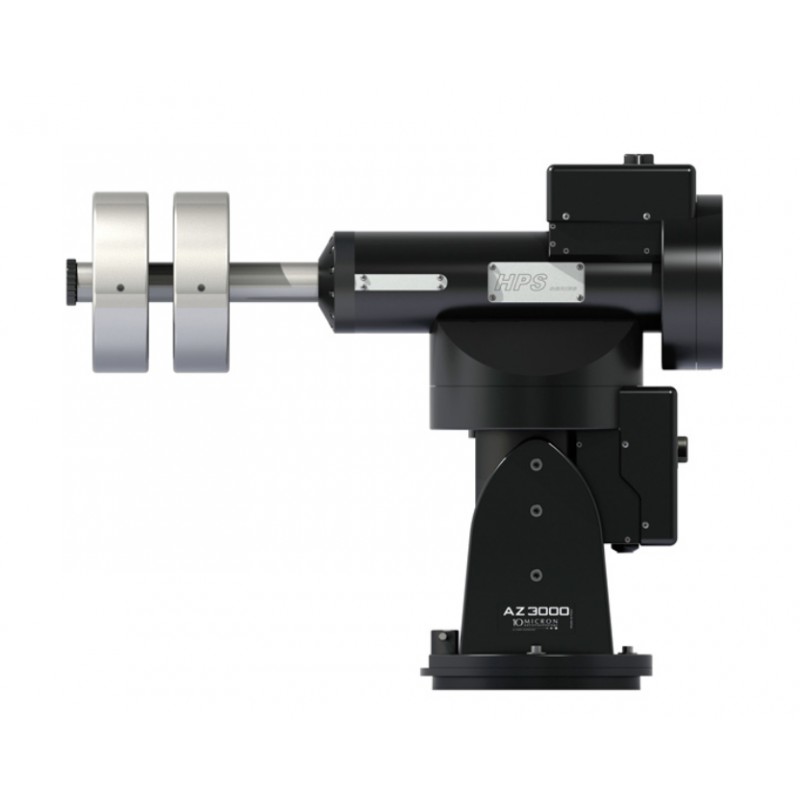

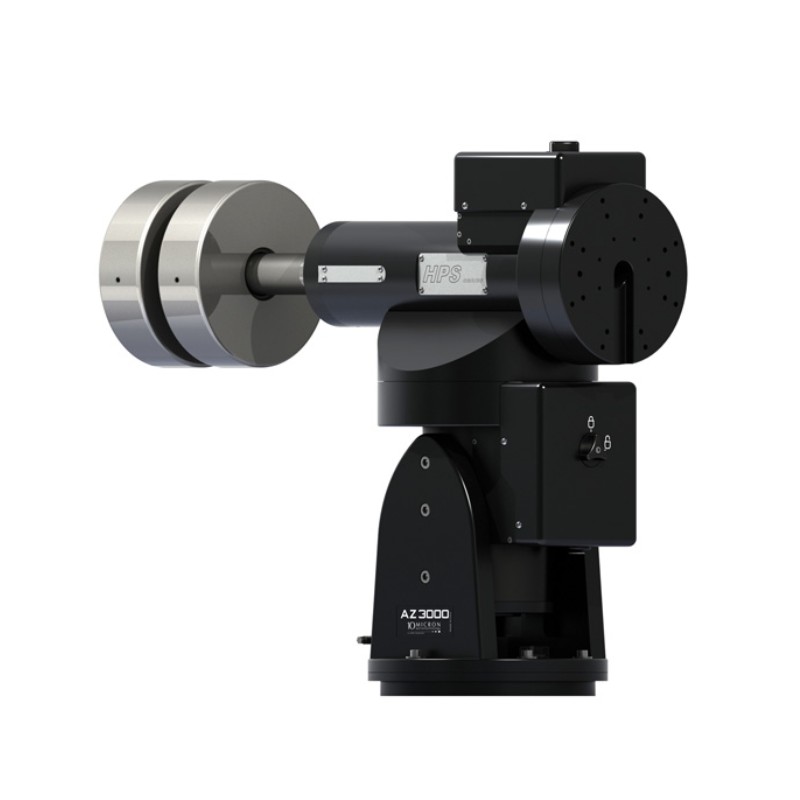

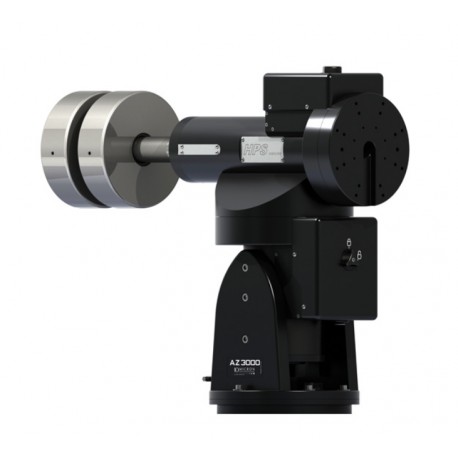

10Micron AZ 3000 HPS

10Micron AZ 3000 HPS

Description
La 10Micron AZ 3000 HPS est une monture altazimutale robotisée conçue pour les applications scientifiques avancées, inspirée de la mécanique éprouvée de la GM3000. Elle bénéficie de la technologie HPS exclusive (High Precision and Speed), combinant des moteurs rapides et des encodeurs absolus montés directement sur les axes pour une précision de pointage et un suivi exceptionnels.

Elle est parfaitement adaptée aux domaines professionnels tels que le suivi de satellites en orbite basse (LEO), l’étude des débris spatiaux, la communication laser, les mesures photométriques et astrométriques, la spectroscopie haute résolution ou encore les applications LiDaR.

En version standard, la monture permet de fixer un instrument sur un seul côté, avec une barre de contrepoids fournie. La version avec DT Set permet d’installer deux instruments simultanément grâce au kit Dual Telescope (réf. 1453905). La conception altazimutale nécessite l'utilisation d'un dérotateur de champ (compatible ASCOM) pour les longues poses photographiques.

Grâce à son électronique intégrée (Control Box V3), la monture fonctionne en totale autonomie sans PC, tout en offrant un contrôle complet à distance via RS-232, Ethernet ou Wi-Fi. Le boîtier de commande intègre un microprocesseur ARM moderne, des connecteurs industriels Binder, un port GPS de précision (avec signal PPS) ainsi qu’un port AUX élargi pour intégration à distance.

Caractéristiques techniques :

• Type : Monture altazimutale (mécanique dérivée de la GM3000)

• Poids de la monture : 65 kg

• Capacité de charge : 100 kg (configuration simple) ou 100 + 65 kg (configuration double tube avec DT Set)

• Arbres des axes : Diamètre 80 mm (AZ) / 50 mm (ALT), acier allié

• Roulements : Roulements coniques précontraints

• Roues dentées : 315 dents, Ø 247 mm en bronze B14 (AZ) / 255 dents, Ø 192 mm en bronze B14 (ALT)

• Vis sans fin : Ø 32 mm et 24 mm, acier trempé rectifié et rodé

• Transmission : Courroies synchrones avec système de récupération automatique du jeu

• Moteurs : Servo-moteurs brushless sur les deux axes

• Alimentation : 24 V DC

• Consommation : ~1 A en suivi, ~3,5 A en mouvement rapide, ~5 A crête

• Vitesse de pointage : réglable de 2°/s à 12°/s

• Précision de pointage : < 20" avec modélisation multi-étoiles interne

• Précision de suivi : typique < ±1" sur 15 minutes (< 0,7" RMS) avec compensation des flexions et erreurs d’alignement

• Température de fonctionnement : standard -15 °C à +35 °C ; optionnelle -35 °C à +35 °C

• Température de stockage : -40 °C à +50 °C

• Butées logicielles : ±150° (AZ) / ±95° (ALT)

• Butées mécaniques : ±155° (AZ) / ±100° (ALT)

• Arbre de contrepoids : Ø 50 mm, inox

• Connectivité : RS-232, Ethernet, GPS, autoguidage ST-4

• Interface graphique : Grand écran graphique chauffé (5 lignes de texte + icônes), touches rétroéclairées

• Base de données et fonctions :

  • Position de parc personnalisable

  • Alignement 2 ou 3 étoiles, jusqu’à 100 étoiles pour modélisation

  • Stockage de multiples modèles

  • Correction d’alignement polaire, orthogonalité, réfraction atmosphérique

  • Compensation des flexions

  • Suivi sidéral, solaire, lunaire ; vitesses configurables

  • Contrôle coupole via RS-232

  • Réglage manuel, automatique ou GPS de l’heure et de la localisation

  • Prise en charge des secondes intercalaires

  • Filtres comètes et astéroïdes

  • Interface multi-langues

  • Assistance à distance via Internet

Informations complémentaires :

• Technologie HPS avec encodeurs absolus sur les axes

• Aucun câblage externe : passage interne complet

• Structure usinée CNC, sans pièces moulées

• Configuration double optique avec kit DT incluse

• Compatible dérotateur de champ via ASCOM

• Fonctionnement autonome complet (sans PC)

• Contrôle PC via ASCOM propriétaire ou protocole Meade LX200

• Mise à jour firmware et éléments orbitaux via Ethernet ou RS-232

• Inclus : monture AZ3000 HPS avec encodeurs absolus, boîtier électronique avec processeur Linux, raquette professionnelle, câbles, barre de contrepoids, emballage renforcé avec mousse de transport.

• Bloc d’alimentation et contrepoids non inclus (à commander séparément)

• Kit d’expédition obligatoire : réf. 1453199 (caisse sur palette avec adaptateur de colonne)

• Utilisation exclusive avec blocs d’alimentation agréés par 10Micron (cf. tarif officiel)
