ZWO OAG-L-68 Diviseur optique M68 avec prisme 12 x 12 mm

Description

Le ZWO OAG-L-68 est un diviseur optique grand format conçu pour l’autoguidage des configurations d’astrophotographie utilisant des capteurs de grandes dimensions et des trains optiques à large ouverture.

ZWO propose actuellement trois versions de ses diviseurs optiques : OAG, OAG-L et OAG-L-68. L’OAG-L-68 constitue donc une variante spécifique de la gamme actuelle et ne doit pas être confondu avec l’OAG-L standard.

L’OAG-L-68 utilise un grand prisme de 12 x 12 mm. Cette surface importante permet de prélever une partie du faisceau lumineux en périphérie du champ du télescope et de la diriger vers la caméra de guidage. Le champ disponible pour rechercher une étoile guide est ainsi nettement plus important qu’avec un petit prisme.

L’ouverture effective de passage de la lumière au niveau du système de guidage est de 11,7 x 8,3 mm.

Le diviseur optique présente une épaisseur mécanique de 17,5 mm. Sa construction en alliage d’aluminium est conçue pour offrir une liaison mécanique rigide et stable dans le train d’imagerie.

Cette version OAG-L-68 est destinée aux configurations utilisant une connexion M68. Elle est notamment conçue pour être intégrée aux systèmes ZWO de grand format et aux configurations nécessitant une ouverture mécanique importante.

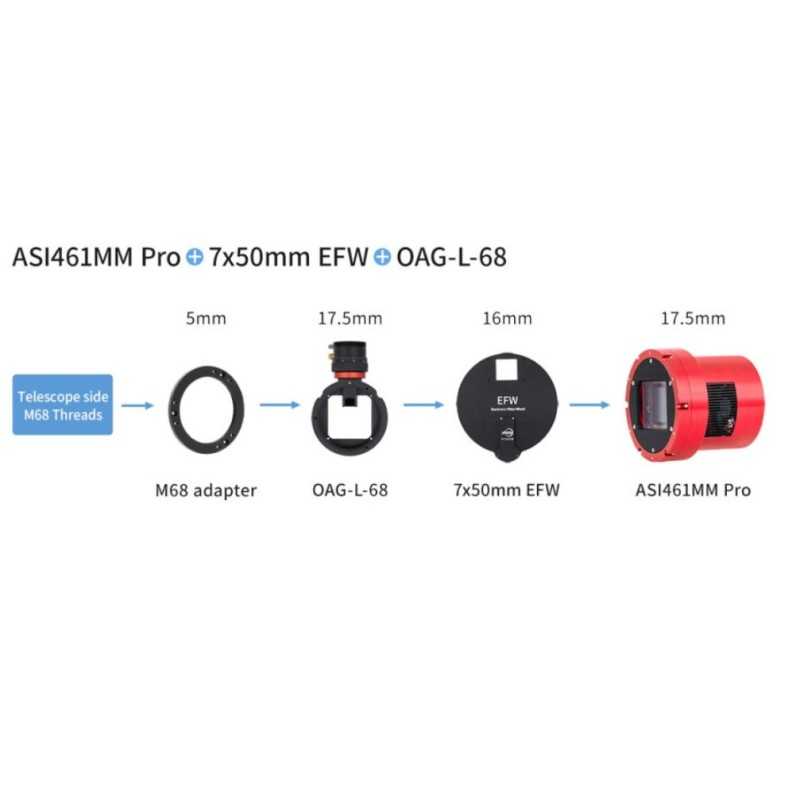

L’OAG-L-68 est spécialement adapté à la roue à filtres ZWO 7 positions pour filtres carrés de 50 mm et à la caméra moyen format ZWO ASI461MM Pro. ZWO présente cette combinaison dans ses solutions de connexion destinées aux caméras refroidies moyen format.

Le système permet de connecter simultanément la caméra principale et la caméra de guidage au même télescope. Il n’est donc pas nécessaire d’utiliser une lunette guide indépendante. Comme le guidage utilise directement une partie du faisceau du télescope principal, les mouvements du système optique sont suivis par la caméra de guidage.

Le ZWO OAG-L-68 dispose d’un système de mise au point hélicoïdal intégré pour la caméra guide. ZWO distingue sur ce point les OAG-L et OAG-L-68 de l’OAG standard : les deux grands modèles possèdent directement leur système de mise au point pour assurer un réglage précis et stable de la caméra de guidage.

Le grand prisme de 12 x 12 mm est particulièrement intéressant avec une caméra guide disposant d’un capteur de dimensions importantes. Il facilite la recherche d’étoiles guides, notamment lors de l’utilisation d’instruments à longue focale où le champ disponible devient plus restreint.

Pour obtenir une mise au point correcte, le capteur de la caméra guide et celui de la caméra principale doivent être rendus parfocaux par rapport au prisme. La distance optique entre le prisme et le capteur principal doit donc correspondre à la distance entre le prisme et le capteur de guidage. Le système de mise au point intégré permet d’effectuer précisément ce réglage.

Lors de l’installation, la hauteur du prisme doit également être correctement réglée afin de prélever suffisamment de lumière pour le guidage sans empiéter sur la surface utilisée par le capteur principal.

Avec son prisme de grandes dimensions, son système de mise au point intégré, sa connexion M68 et sa conception destinée aux trains optiques de grand diamètre, le ZWO OAG-L-68 est particulièrement adapté aux configurations d’astrophotographie exigeantes utilisant de grands capteurs et des focales importantes.

Caractéristiques techniques

• Fabricant : ZWO
• Modèle : OAG-L-68
• Type : Diviseur optique grand format
• Utilisation : Autoguidage en astrophotographie
• Connexion : M68
• Dimensions du prisme : 12 x 12 mm
• Ouverture effective du passage lumineux du guidage : 11,7 x 8,3 mm
• Épaisseur mécanique : 17,5 mm
• Matériau : Alliage d’aluminium
• Système de mise au point caméra guide : Intégré
• Principe de guidage : Prélèvement hors axe du faisceau du télescope principal
• Lunette guide séparée : Non nécessaire
• Caméra principale et caméra guide : Utilisables simultanément
• Conçu pour les trains optiques à grande ouverture
• Adapté aux configurations à longue focale
• Adapté aux grands capteurs
• Compatibilité spécifique : ZWO ASI461MM Pro
• Compatibilité spécifique : Roue à filtres ZWO 7 positions pour filtres carrés 50 mm
• Position du prisme : Réglable
• Mise au point de la caméra guide : Réglable
• Réglage parfocal : Distance prisme capteur principal et prisme capteur guide à équilibrer
