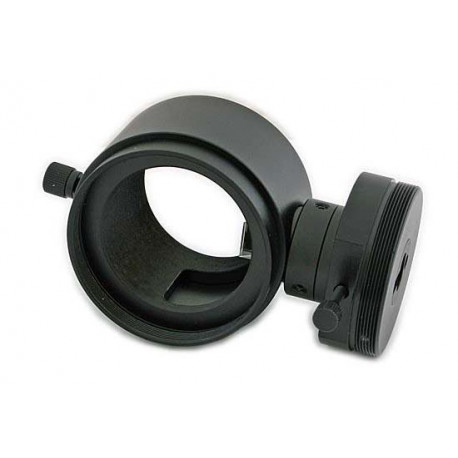

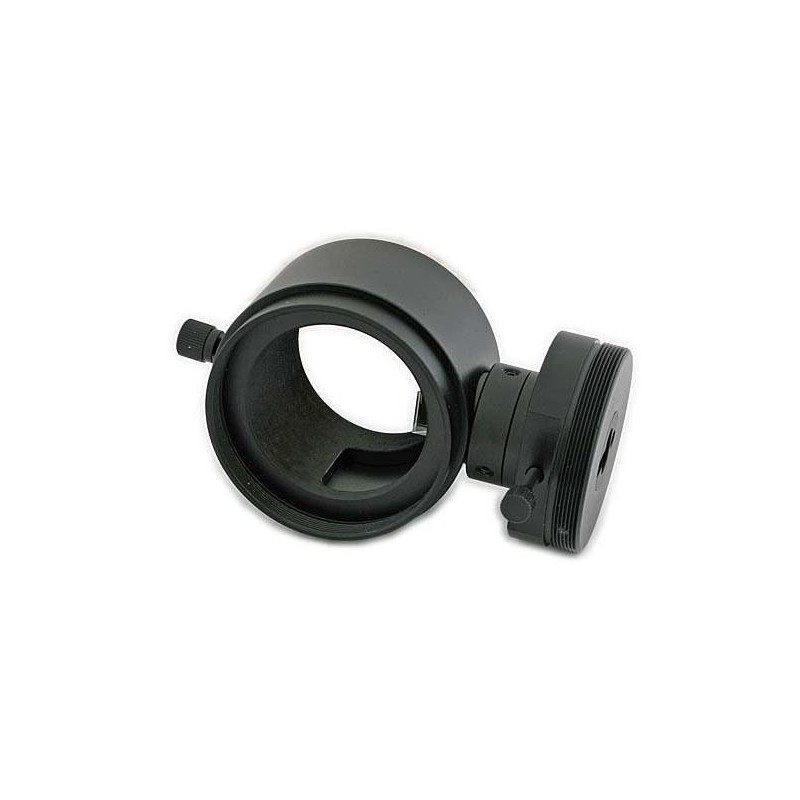

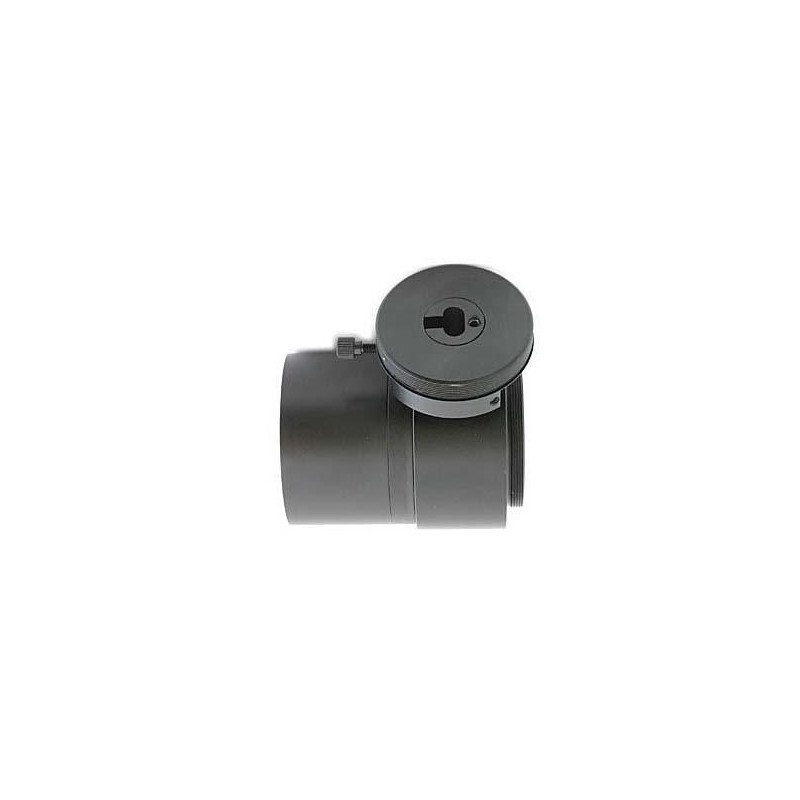

TS 2" Off Axis Guider pour réfracteurs, SC et télescopes RC, longueur 27 mm

TS 2" Off Axis Guider pour réfracteurs, SC et télescopes RC,  Largeur = 27 mm

TS Off Axis Guider avec 27 mm de longueur pour l'astrophotographie
Le TSAOG27 permet la capture et le guidage avec la même optique, il est donc utilisé pour des durées d'exposition supérieures à 2-3 minutes.

Cela présente des avantages:

♦ Une lunette de guidage est souvent plus chère qu’un guide hors axe.
♦ La monture doit supporter moins de poids, ce qui augmente la stabilité et diminue la sensibilité au vent.
♦ Un seul et même système optique est utilisé pour la capture et le guidage. Pas de problème de flexion

Comment fonctionne un off axis?
C’est très simple: sur le bord du système de guidage se trouve un petit prisme situé en dehors du champ de vision du capteur principal. Toutes les étoiles vues par ce prisme peuvent être utilisées pour guider. L'observation est effectuée par un connecteur latéral pour un oculaire en croix ou une caméra de guidage.

Avantages du TS OAG 27
Ce guide hors axe présente des avantages particuliers par rapport aux autres guides hors axe du marché. Le TSOAG27 est un développement ultérieur du Celestron Radial Guider.

♦ Vous pouvez diriger  le prisme de guidage d'env. 100 ° sans bouges votre système tout entier de guide. Caméra, montage et télescope ne font qu'un. Ce n'est que si aucune étoile guide ne peut être trouvée dans cette zone que le guidage doit être desserré - un système unique dans sa conception! Avec d'autres système de guidage, vous devez toujours tout desserrer - vous pouvez imaginer ce qu'il advient de votre mise au point précise dans ce cas.

♦ Pour numériser une plus grande étoile guide, le prisme peut être incliné à l'aide d'une vis micrométrique - précise et très élégante! Le prisme est à ressort pour empêcher tout jeu.

♦ Même les caméras lourdes, les roues à filtres, etc., sont maintenues avec une bonne stabilité car tout est relié au télescope.

♦ Particulièrement polyvalent grâce aux raccords filetés des deux côtés. Il n'y a pas de problèmes d'adaptation avec les caméras ou d'autoguidage . La connexion au télescope est également sans problème.

Adaptation au télescope
Le TSOAG27 a un coulant court (6 mm) de 2" avec un filetage femelle  interne pour les filtres M48 (2") du côté de la lunette. Cela permet des adaptations particulièrement faciles au télescope

Fiche technique:

Connexion télescope : filetage M48x0,75 (femelle) et coulant de 2 "(court)
Connexion latérale: filetage T2 mâle (M42x0,75)
Connexion à la caméra: filetage T2 mâle (M42x0,75)
Chemin optique avec connexion 2": 27 mm (sans filetage mâle T2)
Chemin optique avec adaptation par filetage M48: 33 mm (sans filetage T2)
Ouverture claire: 38 mm
Distance du milieu du prisme au connecteur latéral T2: 37 mm
Prisme de distance du milieu au côté caméra du TSOAG27 sans filetage T2: 15 mm
Prisme de distance moyen à l'avant du TSOAG27: 18 mm
Longueur du réceptacle de 2" côté télescope: 7 mm
Longueur du filetage T2: 5 mm
Longueur du filetage M48 du côté de la lunette: 5 mm
Longueur du thead T2 au dôme: 7 mm
