Wanderer FETA M92

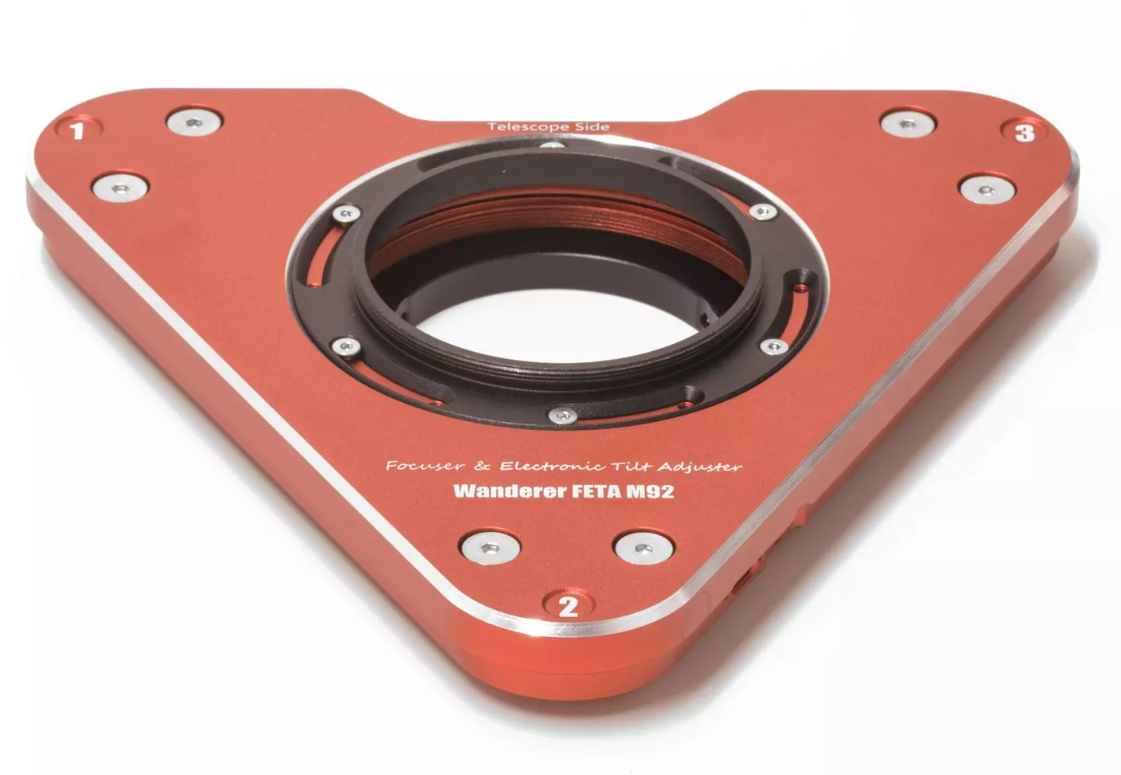

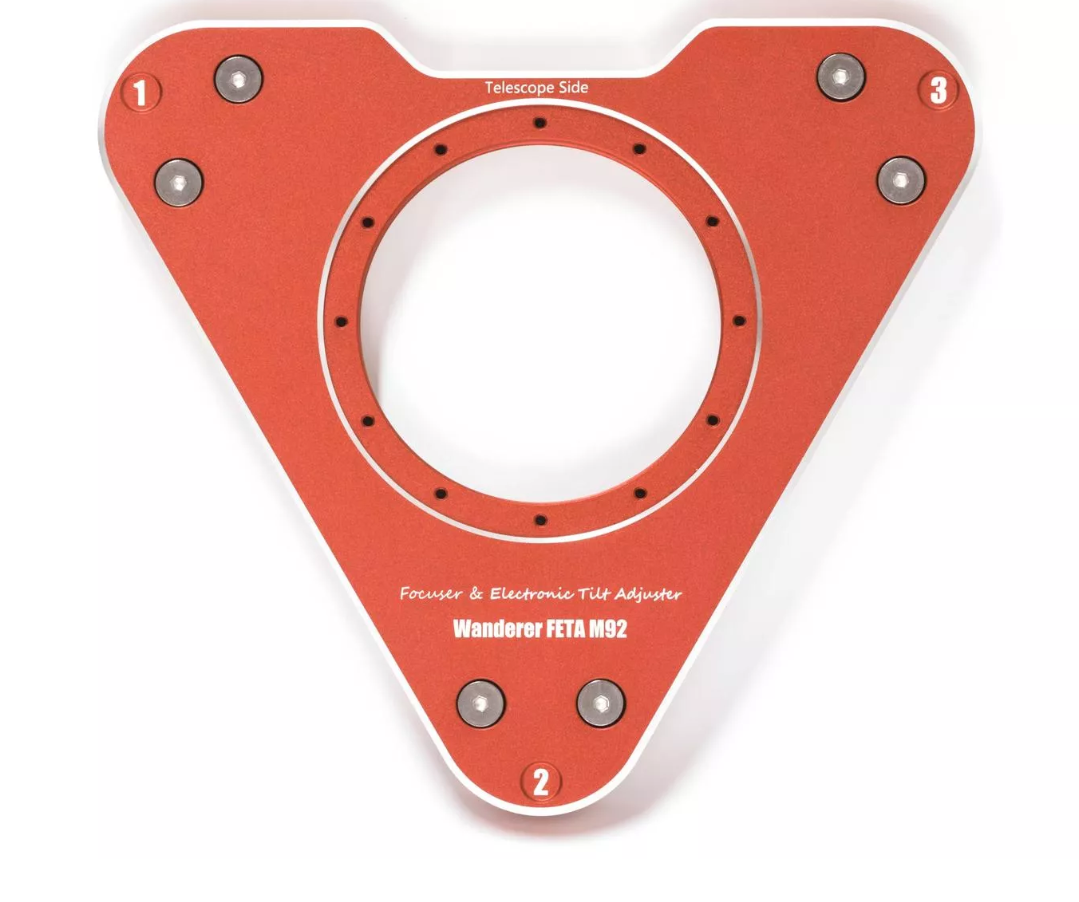

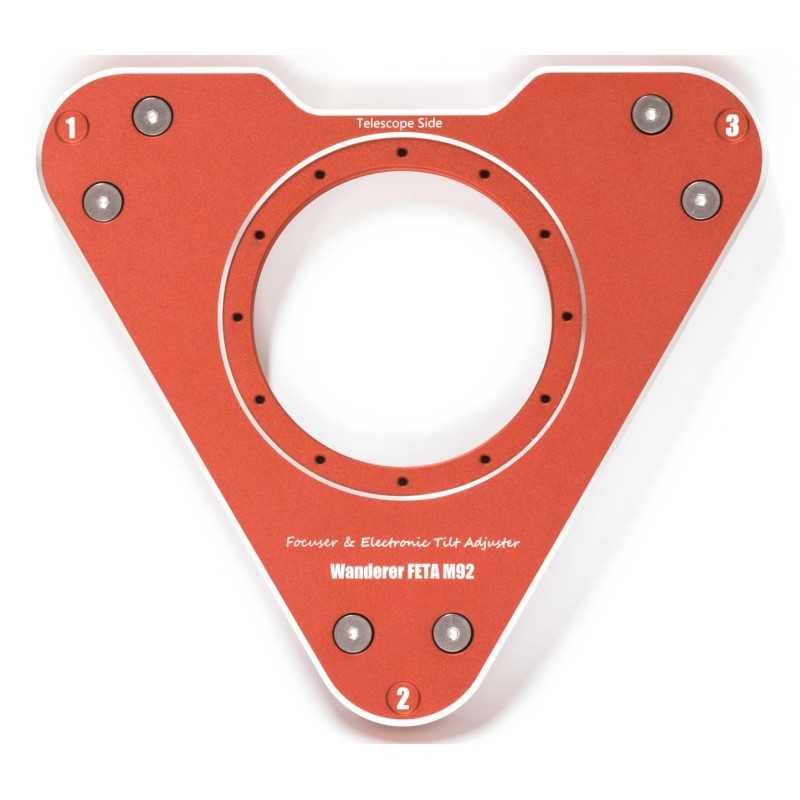

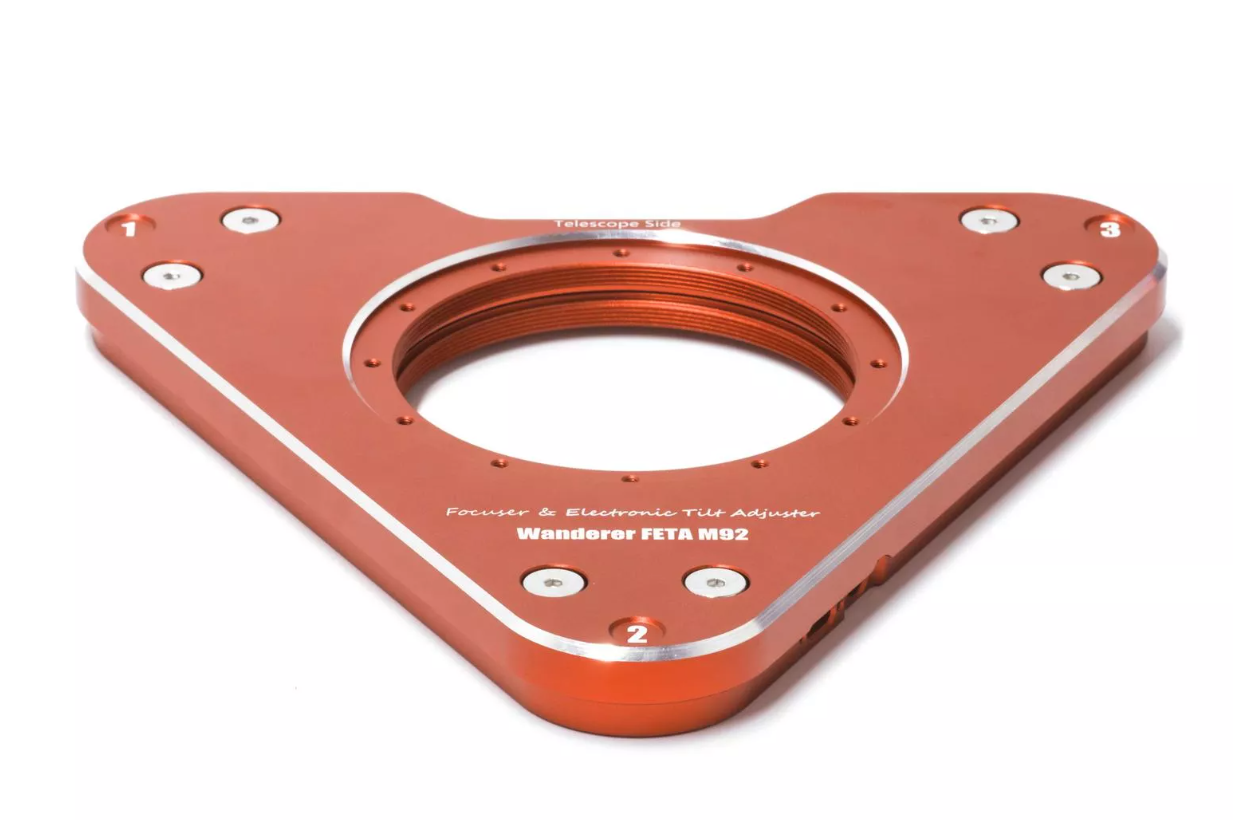

Focuser motorisé et correcteur de tilt Wanderer FETA M92

Pensé pour réunir dans un seul système deux fonctions essentielles à l’imagerie astronomique de haute précision, le Wanderer FETA M92 associe correction motorisée du tilt et mise au point automatisée.

Grâce à un mécanisme indépendant en trois points, chacun des trois axes peut être ajusté séparément pour corriger l’inclinaison du plan d’imagerie. Lorsqu’ils fonctionnent de manière synchronisée, ces mêmes mécanismes transforment l’ensemble en focuser motorisé de haute précision.

Cette architecture permet ainsi de gérer aussi bien l’orthogonalité du capteur que la mise au point depuis un même équipement, tout en limitant l’encombrement mécanique du train optique.

Multifonctionnel

Grâce au réglage indépendant sur trois points, l’ajustement automatique du tilt peut être réalisé sans intervention mécanique directe.

En fonctionnement synchronisé, les trois mécanismes se déplacent simultanément afin d’assurer la fonction de mise au point motorisée.

Cette double utilisation apporte une grande flexibilité dans la conception d’un train d’imagerie et évite de multiplier inutilement les éléments mécaniques.

Nouvelle conception brevetée

Avec une course de réglage de 4 mm, plus de 23 000 pas par millimètre et une capacité de positionnement effective de 0,2 micron, une très grande finesse de déplacement est disponible pour les opérations de mise au point et de correction du tilt.

Malgré ces possibilités mécaniques, l’épaisseur maximale du boîtier reste limitée à seulement 20 mm.

Deux filetages femelles M92 sont intégrés directement dans le corps. Leur conception encastrée permet de réduire la distance entre les deux surfaces de fixation à seulement 15 mm.

Cette combinaison de précision et de compacité illustre la volonté de WandererAstro de limiter au maximum l’encombrement du train optique.

Charge utile élevée

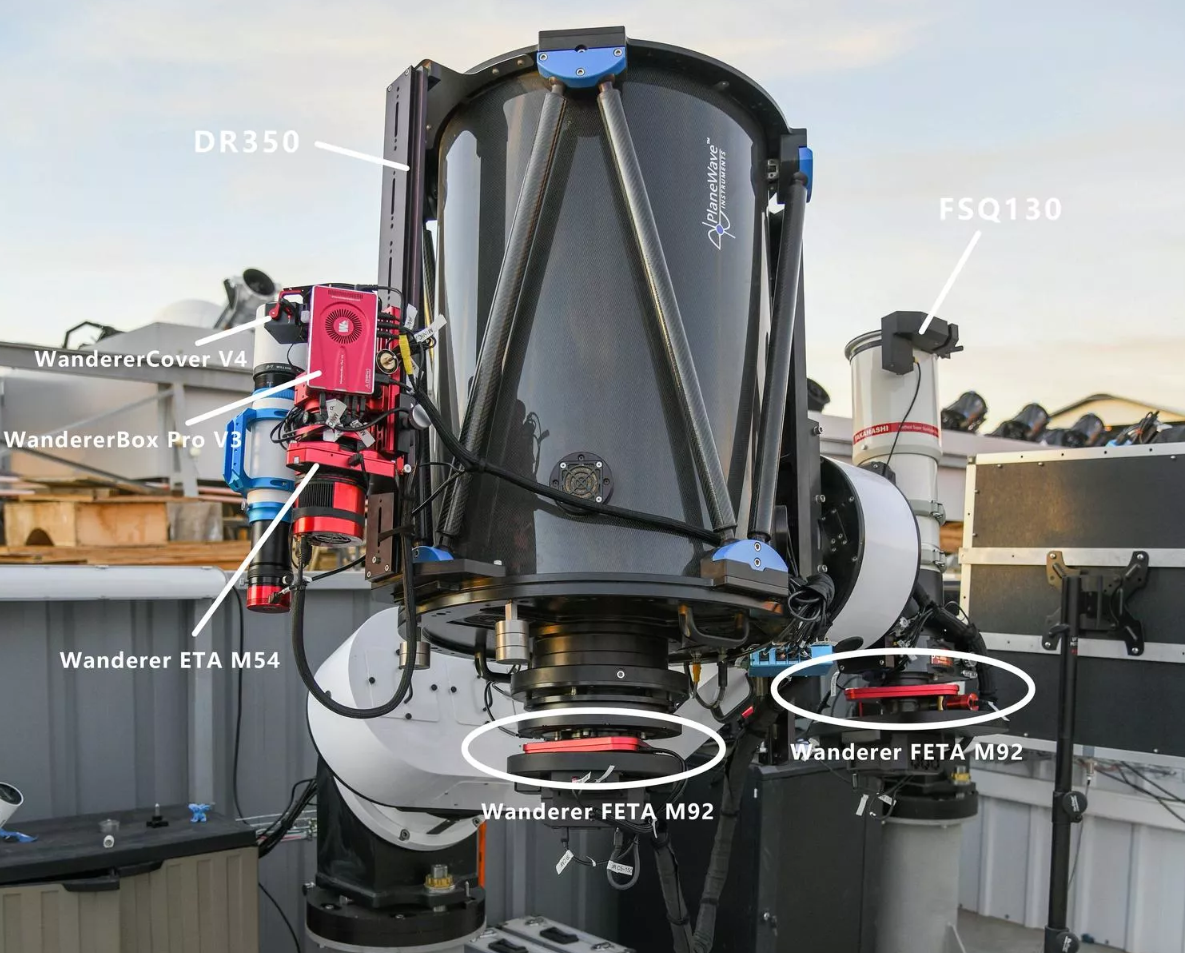

Avec une capacité de charge annoncée de 8 kg, calculée avec un centre de gravité situé à 100 mm du FETA M92, le système peut supporter la majorité des trains d’imagerie plein format et moyen format.

Cette capacité permet son utilisation avec des configurations comprenant des caméras et accessoires d’imagerie de dimensions et de masses importantes.

Fiabilité renforcée

Contrairement au Wanderer ETA M54, une position zéro mécanique absolue est intégrée au FETA M92.

La détection automatique de cette position zéro permet au système de retrouver une référence mécanique définie, une caractéristique particulièrement intéressante pour les configurations automatisées, distantes ou fonctionnant sans surveillance.

Une attention particulière a également été apportée à la protection contre les fuites lumineuses.

Grâce à une structure entièrement fermée, aucune lumière directe ne peut traverser le mécanisme et pénétrer dans le train optique.

Interfaces M92 et M85

Par défaut, les deux faces du FETA M92 disposent d’un filetage femelle M92.

Deux adaptateurs standards sont fournis et permettent de convertir indifféremment chaque côté en différentes interfaces :

• M85 mâle
• M85 femelle
• M92 mâle

Cette modularité facilite l’intégration du système dans différentes configurations optiques sans imposer une seule architecture mécanique.

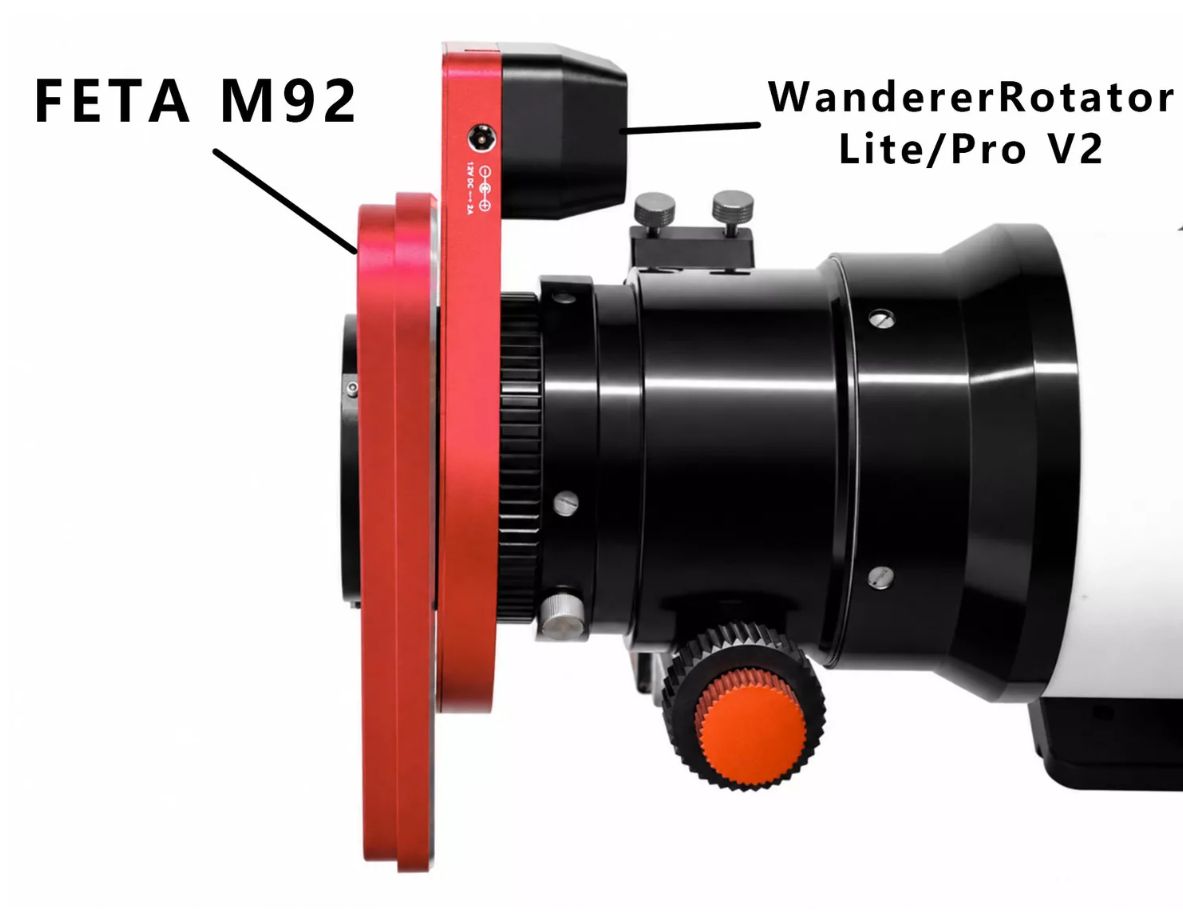

Compatible avec le WandererRotator

Associé au WandererRotator, l’ensemble conserve une épaisseur totale d’environ 35 mm seulement.

Cette combinaison permet ainsi de réunir rotation, mise au point motorisée et correction du tilt dans un ensemble particulièrement compact.

Tous les autres équipements présentés sur les illustrations du fabricant sont utilisés uniquement à titre de démonstration et ne sont pas inclus avec le Wanderer FETA.

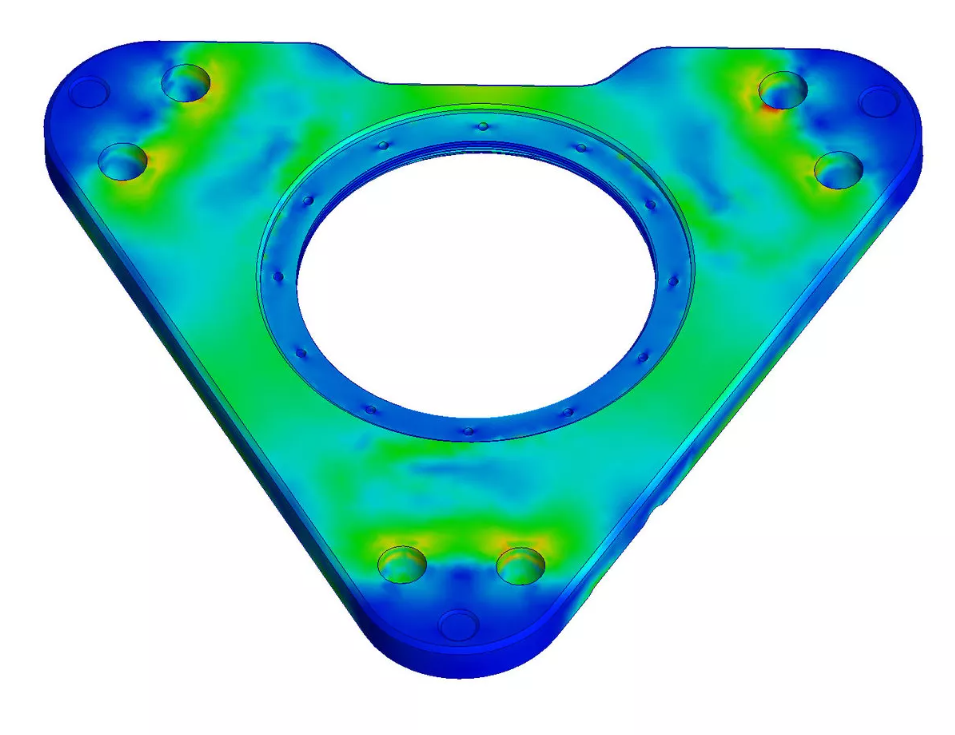

Conception professionnelle

Chaque élément mécanique a été étudié afin de réduire la masse tout en préservant la rigidité structurelle nécessaire à un train d’imagerie de précision.

Avec un poids d’environ 750 g pour le corps principal, le FETA M92 limite la masse ajoutée derrière l’instrument tout en conservant une construction adaptée aux charges importantes.

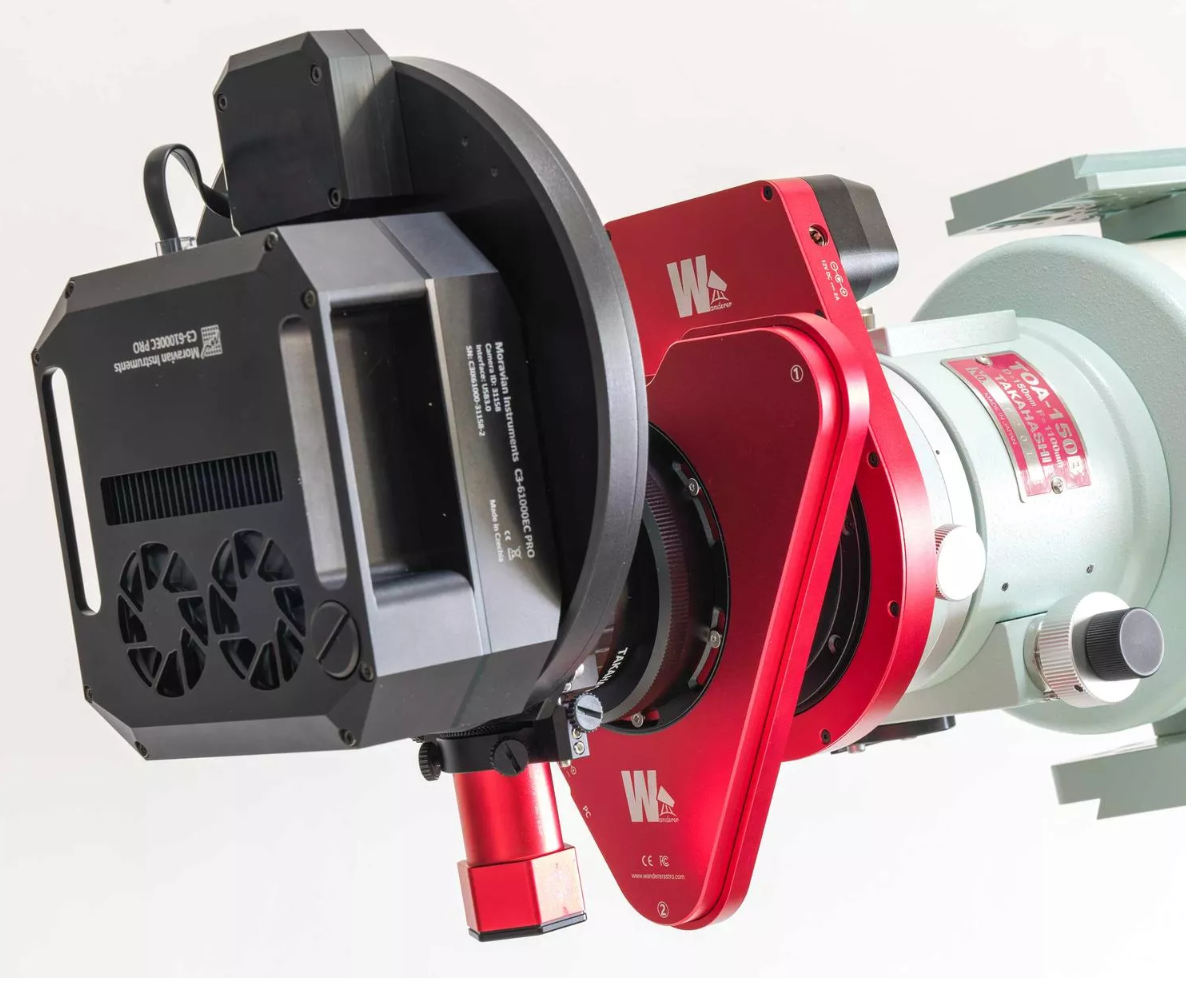

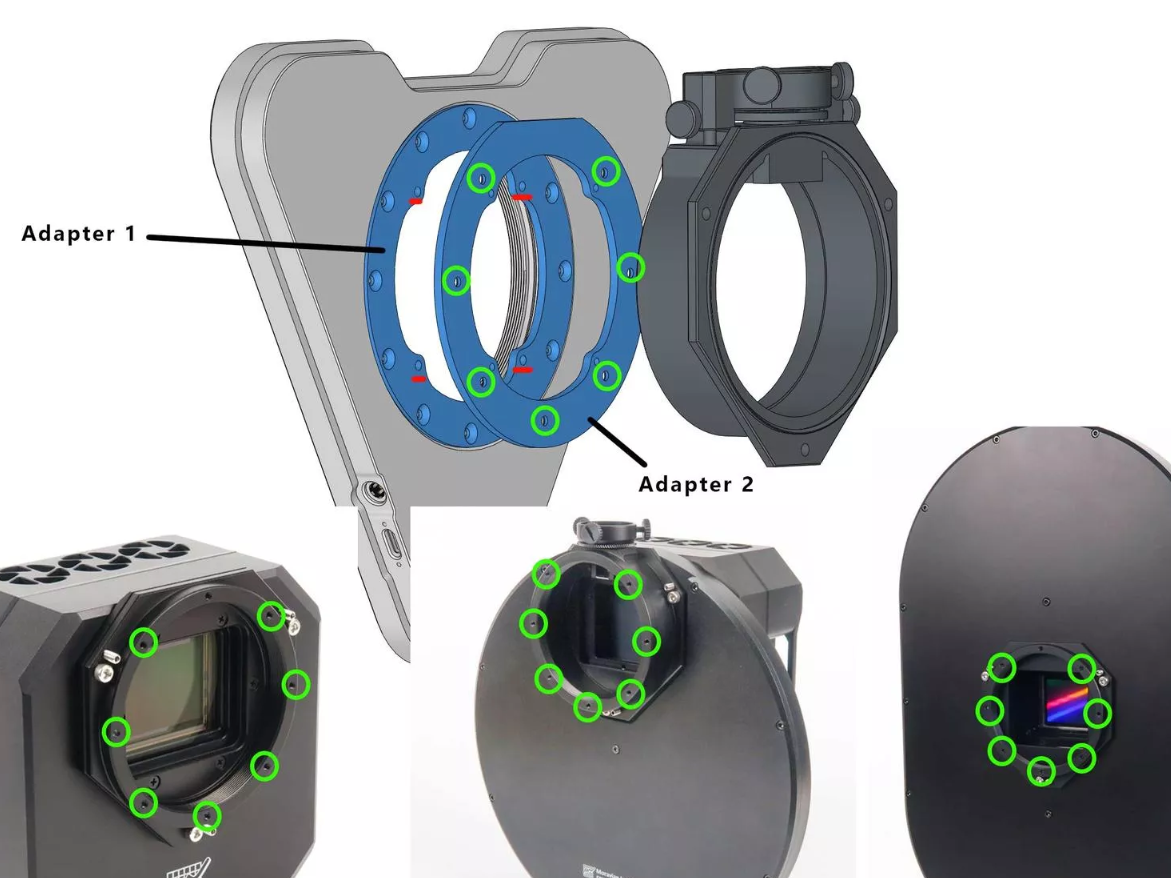

Large choix d’adaptateurs

Différents adaptateurs optionnels permettent d’intégrer le FETA M92 à plusieurs systèmes d’imagerie existants.

Des solutions sont notamment proposées pour :

• Moravian C3
• Moravian C4
• Moravian C5
• Takahashi Epsilon

D’autres solutions de montage sont actuellement en cours de développement par WandererAstro.

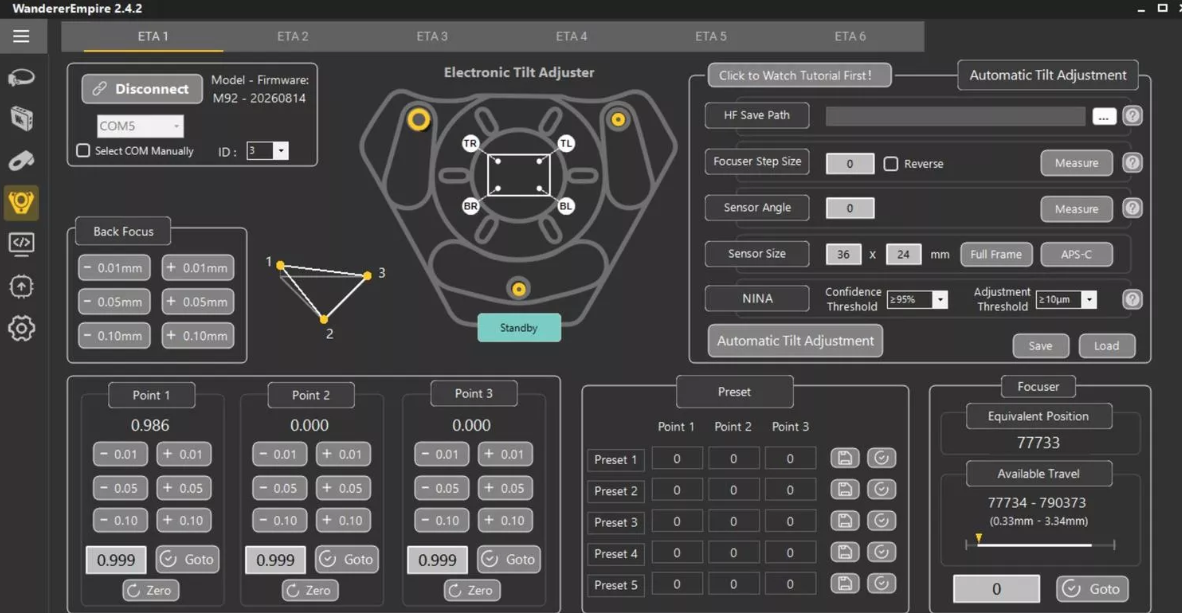

Logiciel

Destiné au contrôle et à la visualisation des équipements WandererAstro, le logiciel WandererEmpire permet de piloter les fonctions du système depuis une interface dédiée.

Grâce à l’intégration avec N.I.N.A., le réglage automatique du tilt peut être intégré au flux de travail d’une configuration d’astrophotographie automatisée.

Un pilote ASCOM pour focuser est également intégré afin de permettre l’utilisation de la fonction de mise au point motorisée avec les logiciels compatibles.

Caractéristiques techniques

• Fabricant : WandererAstro
• Modèle : FETA M92
• Type : Correcteur automatique de tilt et focuser motorisé
• Mécanisme : Réglage indépendant en trois points
• Correction automatique du tilt : Oui
• Mise au point motorisée : Oui par fonctionnement synchronisé
• Course de réglage : 4 mm
• Résolution mécanique : Plus de 23 000 pas par millimètre
• Capacité de positionnement effective : 0,2 micron
• Épaisseur maximale du boîtier : 20 mm
• Distance entre les surfaces de fixation : 15 mm
• Filetage principal côté 1 : M92 femelle
• Filetage principal côté 2 : M92 femelle
• Interface M85 mâle : Possible avec adaptateur fourni
• Interface M85 femelle : Possible avec adaptateur fourni
• Interface M92 mâle : Possible avec adaptateur fourni
• Charge utile maximale annoncée : 8 kg
• Position de référence pour la charge : Centre de gravité à 100 mm du FETA M92
• Position zéro mécanique absolue : Oui
• Détection automatique du zéro : Oui
• Structure entièrement fermée : Oui
• Protection contre les fuites de lumière : Oui
• Épaisseur avec WandererRotator : Environ 35 mm
• Poids du corps principal : Environ 750 g
• Compatibilité Moravian C3 : Avec adaptateur optionnel
• Compatibilité Moravian C4 : Avec adaptateur optionnel
• Compatibilité Moravian C5 : Avec adaptateur optionnel
• Compatibilité Takahashi Epsilon : Avec adaptateur optionnel
• Logiciel : WandererEmpire
• Intégration N.I.N.A. : Oui
• Pilote ASCOM focuser : Oui

Multifonctionnel

Nouveau brevet

Une course de réglage de 4 mm, avec plus de 23 000 pas par millimètre et une capacité de positionnement effective de 0,2 micron.

Avec une épaisseur maximale du boîtier de seulement 20 mm et un filetage femelle M92 encastré de chaque côté, pour seulement 15 mm entre les deux surfaces de fixation, le FETA M92 offre des performances exceptionnelles dans un format remarquablement compact.

Il constitue une véritable démonstration du savoir-faire de WandererAstro en matière de conception industrielle, sans compromis.

Charge utile élevée

Avec une capacité de charge de 8 kg, calculée avec un centre de gravité situé à 100 mm du FETA M92, il peut supporter la majorité des trains d’imagerie plein format et moyen format.

More Reliable

Comparé au Wanderer ETA M54, le FETA M92 dispose d’une position zéro mécanique absolue avec détection automatique du zéro, ce qui le rend plus fiable pour une utilisation sans surveillance et à distance.

Le FETA M92 bénéficie également d’une conception renforcée contre les fuites de lumière, avec une structure entièrement fermée empêchant toute lumière directe de pénétrer dans l’appareil.

Interface M92 et M85

Both sides feature M92 female threads by default. Two standard adapters are included, allowing either side of the FETA to be converted into an M85 male thread, M85 female thread, or M92 male thread interface, providing flexibility for different optical configurations.

Empilable avec le WandererRotator

Même lorsqu’il est associé au WandererRotator, l’épaisseur totale du système n’est que d’environ 35 mm, ce qui en fait l’un des ensembles focuser-rotateur les plus fins du marché.

Tous les autres équipements présentés le sont uniquement à titre d’illustration et ne sont pas inclus avec le Wanderer FETA.

Conception professionnelle

Chaque détail du Wanderer FETA a été soigneusement conçu et analysé afin de réduire au maximum le poids sans compromettre la rigidité structurelle.

Le corps principal ne pèse qu’environ 750 g.

Large choix d’adaptateurs

Nous proposons des adaptateurs optionnels pour les systèmes Moravian C3, C4 et C5, les Takahashi Epsilon ainsi que d’autres systèmes optiques, afin de faciliter l’intégration du FETA M92 dans une configuration existante.

D’autres solutions de montage sont actuellement en cours de développement.

Logiciel

Le logiciel WandererEmpire offre une excellente interface de contrôle et de visualisation pour le Wanderer ETA.

Le réglage automatique de l’inclinaison n’est désormais plus un simple objectif grâce à l’intégration transparente avec N.I.N.A.

Un pilote ASCOM pour focuser est également intégré.
