Baader Medium Pillar (BMP), pilier acier conique pour charges jusqu’à 250 kg

Baader Medium Pillar (BMP), pilier acier conique pour charges jusqu’à 250 kg

Description

Le pilier acier moyen Baader (BMP) est une solution haut de gamme pour les installations astronomiques fixes nécessitant une très grande stabilité mécanique. Il est exclusivement proposé dans le cadre d’un projet complet de monture ou d’observatoire avec achat direct auprès de Baader.

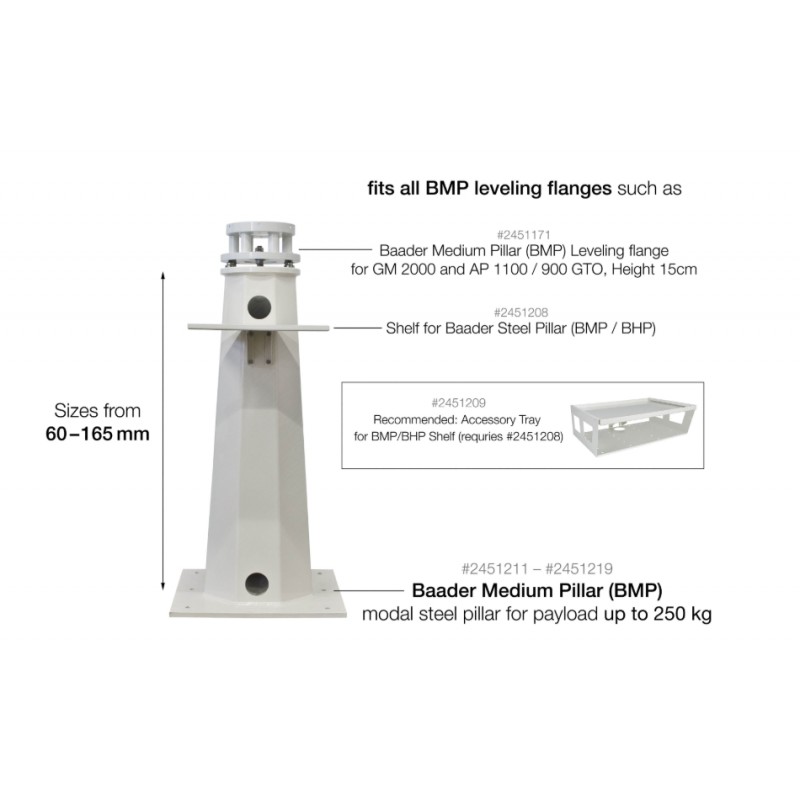

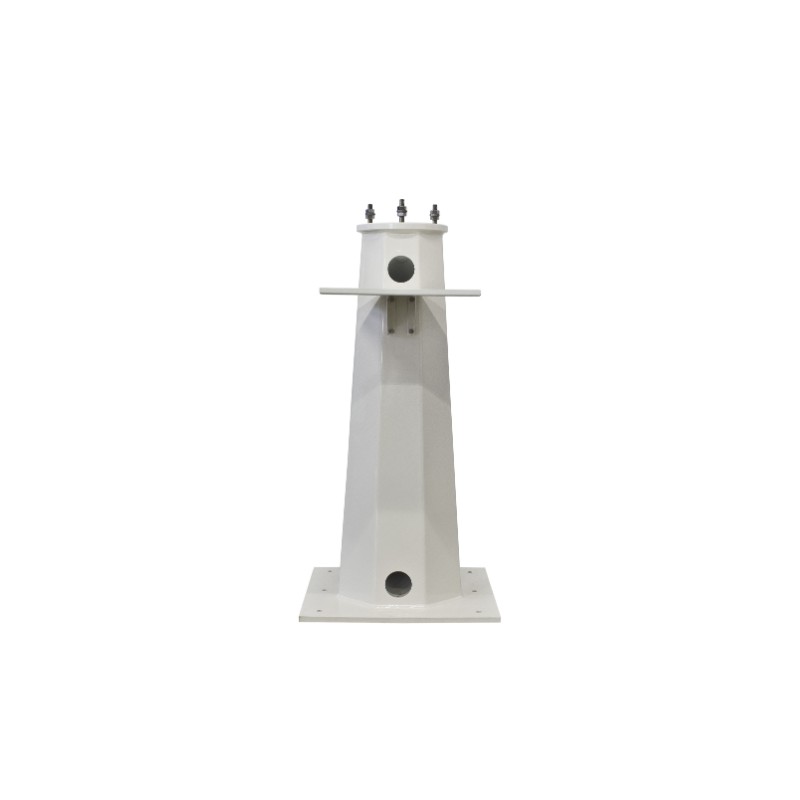

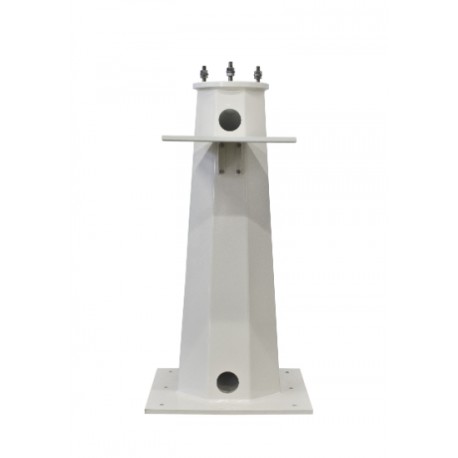

Sa construction en acier soudé, à structure conique et octogonale, permet un excellent amortissement des vibrations mécaniques, tout en supportant une charge maximale de 250 kg. Il convient donc parfaitement aux montures lourdes telles que les GM 1000, GM 2000 ou AP 1100/900 GTO.

Le pilier BMP est muni d’un passe-câbles interne (diamètre intérieur 3") permettant une intégration propre et sécurisée des connexions électriques. La base est une plaque carrée de 500 x 500 mm, tandis que la plaque supérieure mesure 240 mm de diamètre, avec 3 vis filetées M14 pour montage de la flasque de nivellement. Un trou central permet de remplir le pilier de sable de quartz sur site afin d’améliorer encore la stabilité.

Chaque pilier est fabriqué sur mesure, en accord avec les spécificités structurelles du site d’installation. Il est livré sans flasque de nivellement, celle-ci étant à commander séparément selon le type de monture.

Hauteurs standards disponibles :

• 60 cm / réf. 2451211

• 80 cm / réf. 2451212

• 100 cm / réf. 2451213

• 115 cm / réf. 2451214

• 125 cm / réf. 2451215

• 135 cm / réf. 2451216

• 145 cm / réf. 2451217

• 155 cm / réf. 2451218

• 165 cm / réf. 2451219

Veuillez préciser la hauteur souhaitée lors de votre commande.

Remarques importantes :

• Le BMP ne peut être vendu seul ; il est proposé uniquement dans le cadre d’un achat de monture ou de projet d’observatoire complet chez Baader.

• Le prix est subventionné ; une production indépendante au même tarif ne serait pas viable économiquement.

• Le pilier doit être solidement ancré dans une dalle béton, préparée selon les spécifications Baader.

• La hauteur totale, pilier + flasque de nivellement, est définie en concertation avec le client, en fonction des contraintes mécaniques.

• Il est déconseillé de dépasser 175 cm de hauteur totale.

• Flasque de nivellement obligatoire selon la monture :

  • Pour GM 1000 : réf. 2451187

  • Pour GM 2000 et AP 900/1100 GTO : réf. 2451171

• Délais de livraison importants, chaque pilier étant produit à la demande.

Caractéristiques techniques

• Désignation : Baader Medium Pillar (BMP)

• Matériau : acier soudé, structure conique octogonale

• Hauteur standard : 60 cm (autres hauteurs sur demande)

• Poids (hauteur 60 cm) : environ 55 kg

• Capacité de charge : jusqu’à 250 kg

• Plaque inférieure : 500 × 500 mm

• Plaque supérieure : diamètre 240 mm, épaisseur 25 mm

• Filetage : 3 × M14

• Passe-câbles interne : 3" (largeur intérieure)

• Remplissage possible avec sable de quartz

• Ancrage : sur dalle béton selon plans spécifiques

• Utilisation : uniquement dans le cadre d’un projet d’observatoire ou de monture Baader

Informations complémentaires

• Fabrication à la demande

• Niveau de précision adapté aux exigences professionnelles

• Excellente stabilité et résistance mécanique

• Installation à discuter avant commande

• Compatible avec flasques Baader spécifiques à chaque monture
