CDK12.5 Astrograph f/8 with Fused Silica Optics (1323212Q)

CDK12.5 Astrograph f/8 with Fused Silica Optics

Description :

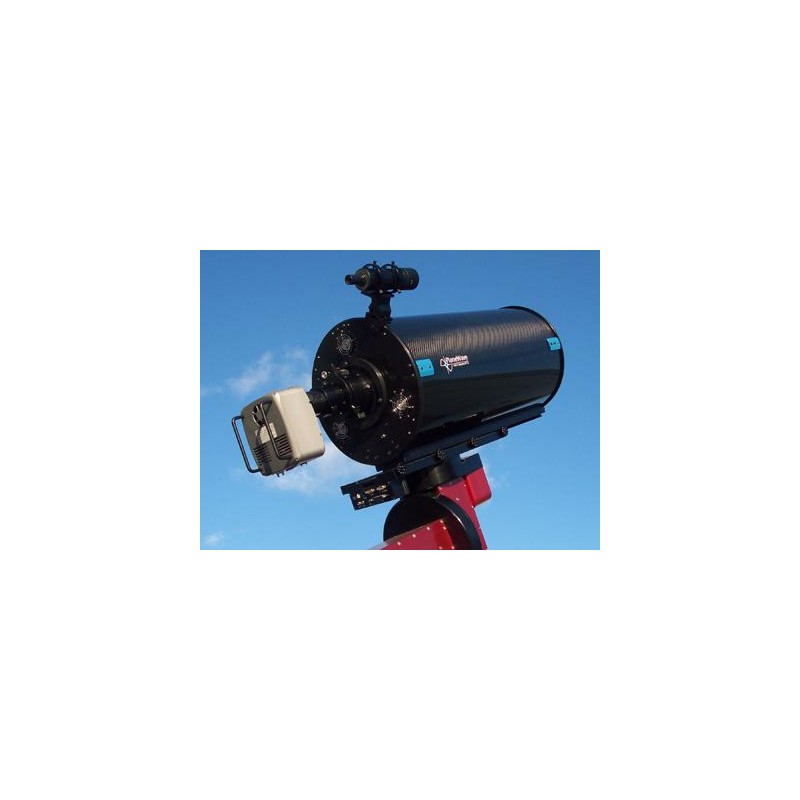

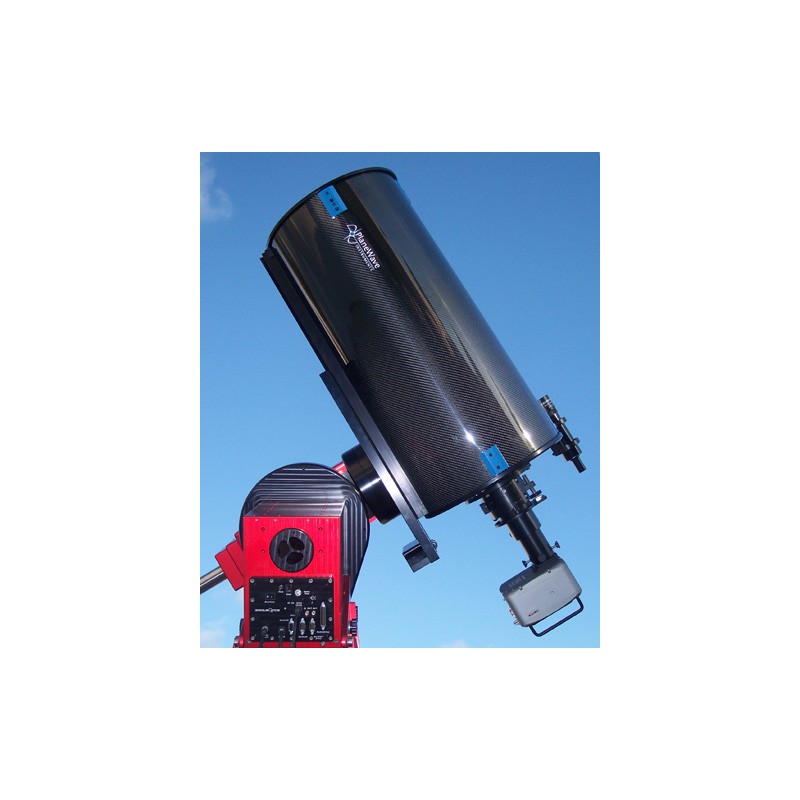

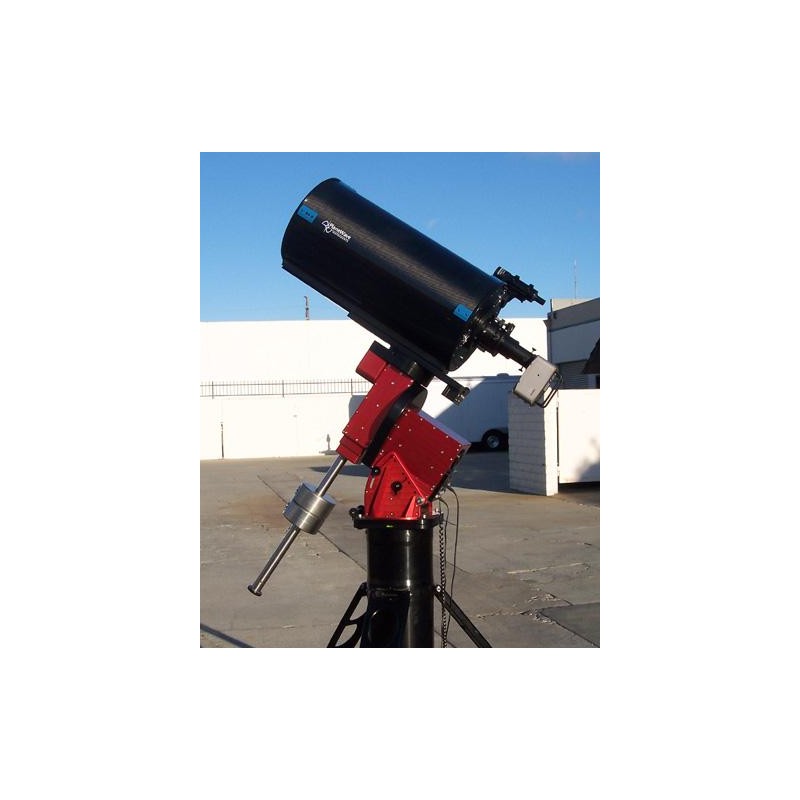

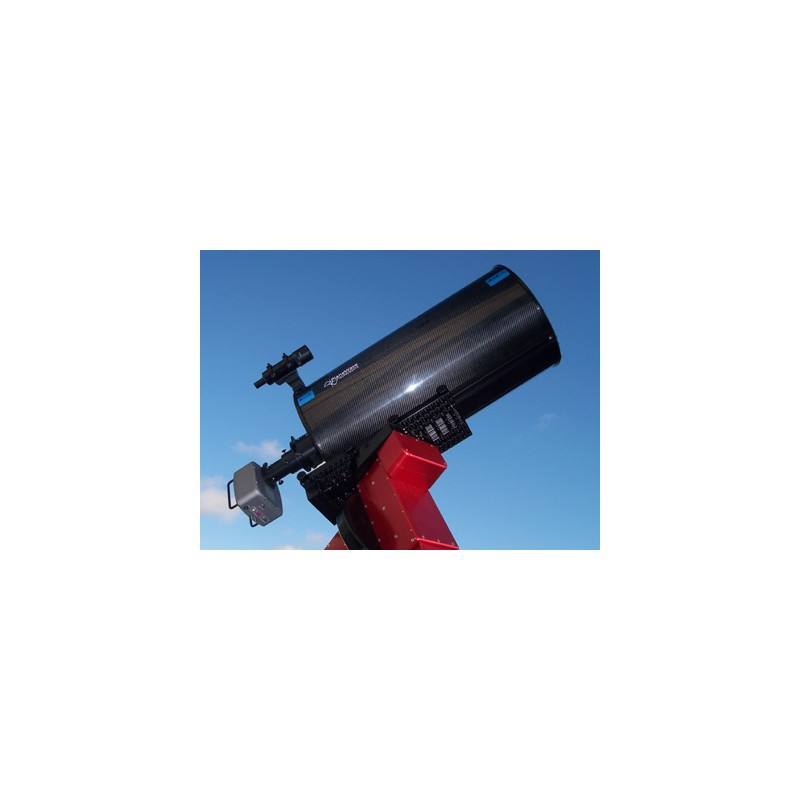

Le CDK12.5 de PlaneWave est un astrographe haute performance de 318 mm de diamètre, intégrant un système optique de type Dall-Kirkham corrigé (CDK) conçu pour l’imagerie astrophotographique exigeante. Après le succès du CDK20", ce modèle plus compact et accessible propose une qualité optique équivalente dans un format adapté à de nombreux astronomes amateurs expérimentés.

La formule optique CDK combine un miroir primaire concave, un secondaire convexe, et une lentille de correction optimisée qui garantit l’absence de coma et d’astigmatisme hors axe. Le champ est parfaitement plat sur un diamètre de 52 mm, couvrant ainsi intégralement les capteurs CCD ou CMOS plein format.

Le modèle ici présenté utilise des éléments en Silice fondue (Fused Silica), un verre synthétique amorphe ultra pur à très faible dilatation thermique. Grâce à ses propriétés mécaniques et thermiques exceptionnelles, la Silice fondue offre une stabilité dimensionnelle remarquable même lors de fortes variations de température, assurant une mise au point constante et une image toujours nette.

Le tube est équipé d’un porte-oculaire Hedrick 3,5" robuste, compatible avec le système de focalisation motorisé EFA (non inclus), et d’une queue d’aronde 3" pour montage sécurisé. Le back focus est généreux (265 mm depuis la base du tube), permettant l’intégration de trains optiques complexes.

L’image reste ponctuelle jusqu’à 26 mm hors axe, comme l’illustre le diagramme de tache, ce qui signifie que la performance optique du CDK12.5 est limitée uniquement par la turbulence atmosphérique ou la qualité du suivi monture. Pour une utilisation avec caméras SBIG ou similaires, la distance exacte entre le miroir primaire et le capteur doit être respectée à l’aide d’adaptateurs appropriés.

Caractéristiques techniques :

Conception optique : Dall-Kirkham corrigé (CDK)
Diamètre : 318 mm (12,5")
Focale : 2541 mm
Rapport F/D : f/8
Champ image corrigé : 52 mm
Back focus : 265 mm depuis la base du tube, 183 mm depuis le porte-oculaire rentré
Obstruction centrale : 42 % du miroir primaire
Verre optique : Silice fondue (Fused Silica)
Longueur optique : 787 mm
Poids du tube : 21 kg (46 lbs)
Porte-oculaire : Hedrick 3,5", sans module EFA
Monture : Queue d’aronde 3"
Conditionnement : nécessite un caisson #1323512 (facturé en supplément)

Informations supplémentaires :
Le CDK12.5 est conçu pour une utilisation professionnelle ou amateur avancée avec capteurs grands formats. La conception Delta T Ready permet l’intégration d’un système de chauffage pour éviter la buée (système non inclus). Adaptateurs spécifiques disponibles pour caméras SBIG et configurations optiques complexes.
