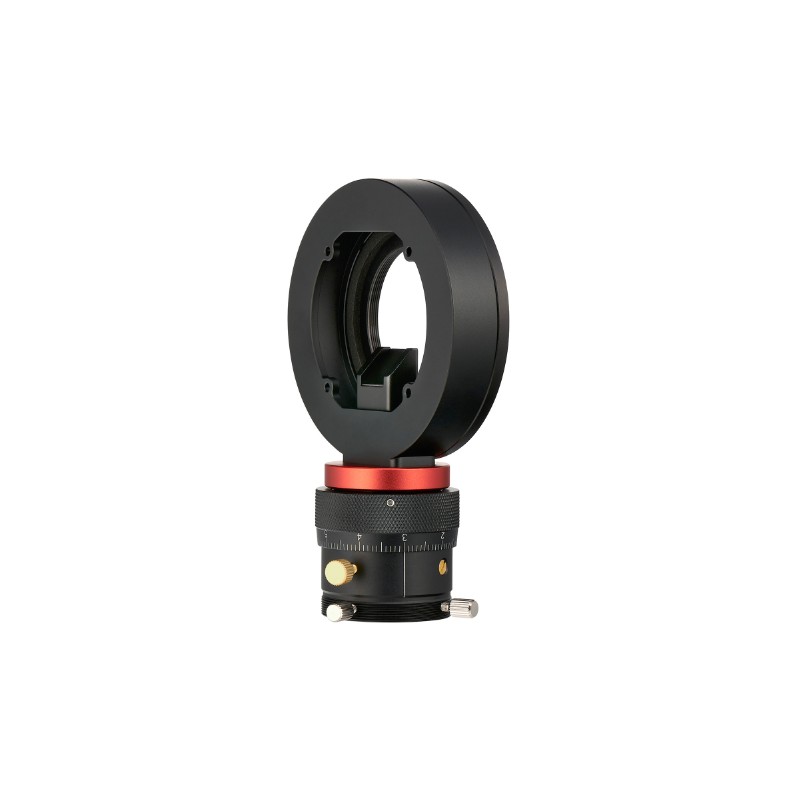

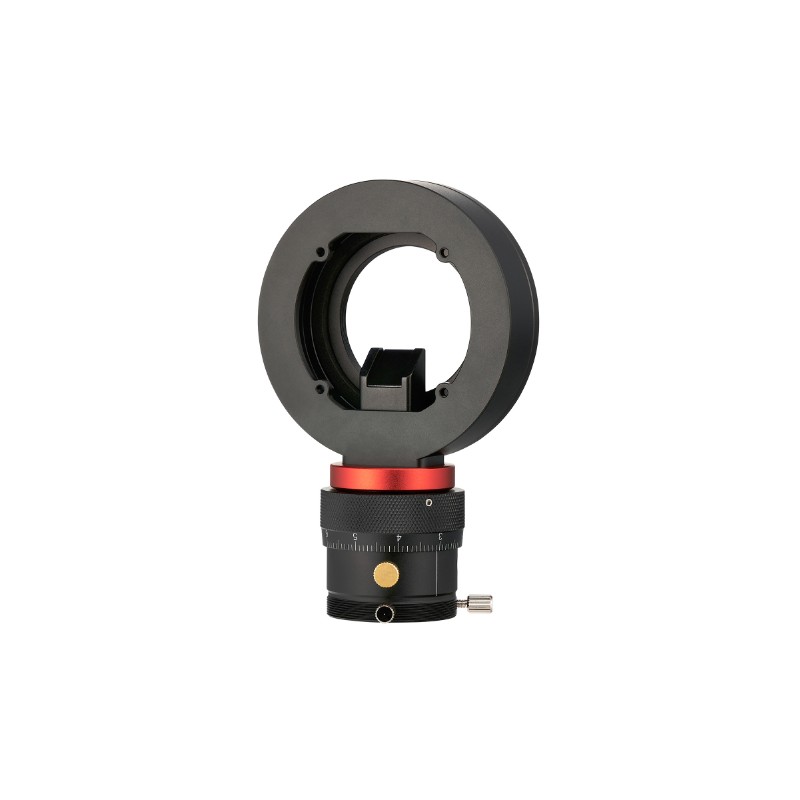

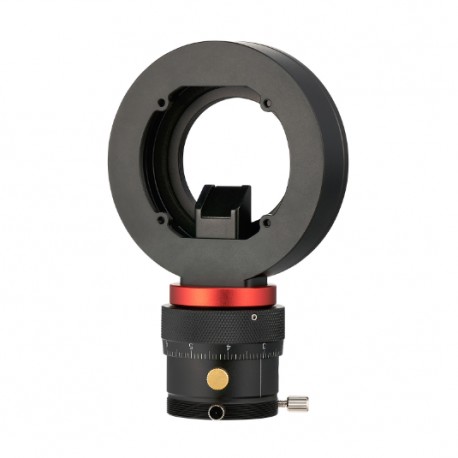

DIVISEUR OPTIQUE HORS-AXE ZWO OAG-L AVEC PRISME GRAND FORMAT 12 x 12 mm

DIVISEUR OPTIQUE HORS-AXE ZWO OAG-L
AVEC PRISME GRAND FORMAT 12 x 12 mm

L’OAG-L est doté d’un prisme de grande taille (12 x 12 mm), nettement plus grand que celui du M68 OAG. Cette grande ouverture claire permet un champ de guidage élargi. Il est facile à utiliser et particulièrement adapté aux utilisateurs intéressés par la photographie à longue focale.

Pour en tirer le meilleur parti, il est recommandé de l’associer à des caméras de guidage au format large.

Caractéristiques

• Léger et compact, seulement 17,5 mm d’épaisseur.

• Taille du prisme : 12 x 12 mm.

• Ouverture claire effective : 11,7 x 8,3 mm.

• Permet de connecter simultanément la caméra principale et la caméra de guidage, sans lunette guide.

• Livré avec une bague de tilt M48 (épaisseur 5 mm).

Guide d’utilisation

• Pour le guidage, l’OAG-L ne fonctionne qu’avec les caméras ASI Mini telles que les ASI174MM Mini, ASI290MM Mini et ASI120MM Mini.

• En raison de la grande taille du prisme, il n’est pas recommandé d’utiliser l’OAG-L avec des télescopes ayant une ouverture claire inférieure à celle du M48.
  Cependant, il est conseillé de l’utiliser avec une roue à filtres de 2 pouces ou une EFW 7x36 mm, ainsi qu’avec des caméras APS-C (comme l’ASI2600) ou plein format (ASI6200/2400). La grande ouverture claire permet une couverture complète du plein format sans vignettage.

• Les principales différences entre l’OAG-L et le M68 OAG résident dans la taille du prisme et le type de filetage. L’OAG-L ne comporte pas de filetage interne, ce qui permet de le fixer directement à d’autres équipements par vis.

• Si le filetage côté télescope est en M48, il n’est pas nécessaire de retirer la bague de tilt M48 livrée avec l’OAG-L. En revanche, si ce n’est pas le cas, il faut la retirer et utiliser une bague de tilt compatible avec le filetage du télescope.

• Lors de l’intégration de l’OAG-L dans votre chaîne optique, veillez à ce que le prisme ne masque pas le capteur de la caméra.

• Il est possible d’ajuster la distance de mise au point de la caméra de guidage à l’aide de la vis de réglage. Il faut s’assurer que la distance entre le prisme et la caméra principale est égale à celle entre le prisme et la caméra de guidage. Pour obtenir un bon résultat, ce réglage doit idéalement être effectué de jour, car il est très difficile à réaliser de nuit.

Les images ci-dessous montrent comment retirer la bague de tilt

Comment ajuster la position du prisme de l’OAG-L ?

Utilisez une clé hexagonale M2 pour desserrer dans le sens inverse des aiguilles d’une montre la vis M4 située dans l’orifice traversant de la bague de tilt.

Pincez le prisme des deux côtés et déplacez-le jusqu’à la position souhaitée.

3. Then re-tighten the M4 screw with the M2 hex wrench.

Schéma mécanique de l’OAG-L

Méthodes de connexion de l’OAG-L

Remarque importante

Lors de l’intégration de l’OAG-L dans votre chaîne optique, assurez-vous que le prisme ne bloque pas le capteur de la caméra.

Vous pouvez utiliser la vis de guidage pour ajuster la distance de mise au point de la caméra guide. Veillez à ce que la distance entre le prisme et la caméra principale soit la même que celle entre le prisme et la caméra guide. Pour un résultat optimal, il est préférable d’effectuer ce réglage en journée, car il est très difficile à réaliser de nuit.
