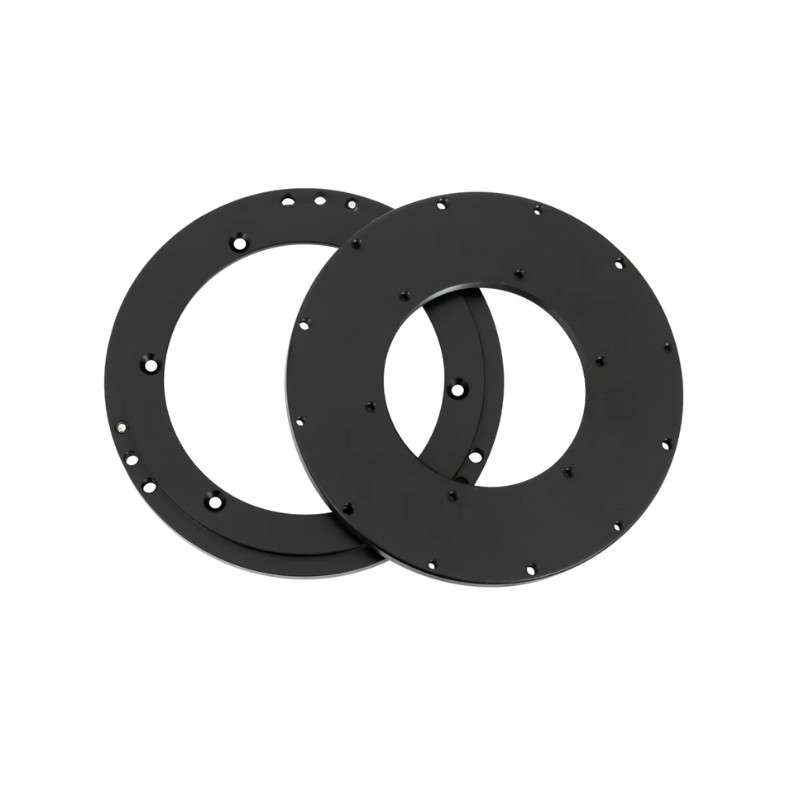

ZWO M54 Tilter

Le système d’inclinaison M54 (M54 tilter) facilite grandement le réglage de l’inclinaison du capteur, en permettant une intervention à l’arrière de la caméra. Il est désormais possible d’effectuer certains ajustements pendant l’imagerie, sans devoir retirer la caméra du télescope.

Caméras compatibles : ASI2600MC Duo, ASI2600MM/MC Pro, ASI6200MM/MC Pro, ASI2400MC Pro.

Compatible également avec la roue à filtres EFW 7x50mm.

  • Remarque : Le M54 tilter ne peut pas être installé directement avant l’OAG-L (dans la configuration télescope → M54 tilter → OAG-L). Veillez à respecter la contrainte de 55 mm de tirage optique lors de son utilisation.

Comment installer l'inclinomètre M54 ?

  1. Utilisez une clé hexagonale pour retirer les trois vis cylindriques M3 situées sur l’adaptateur.

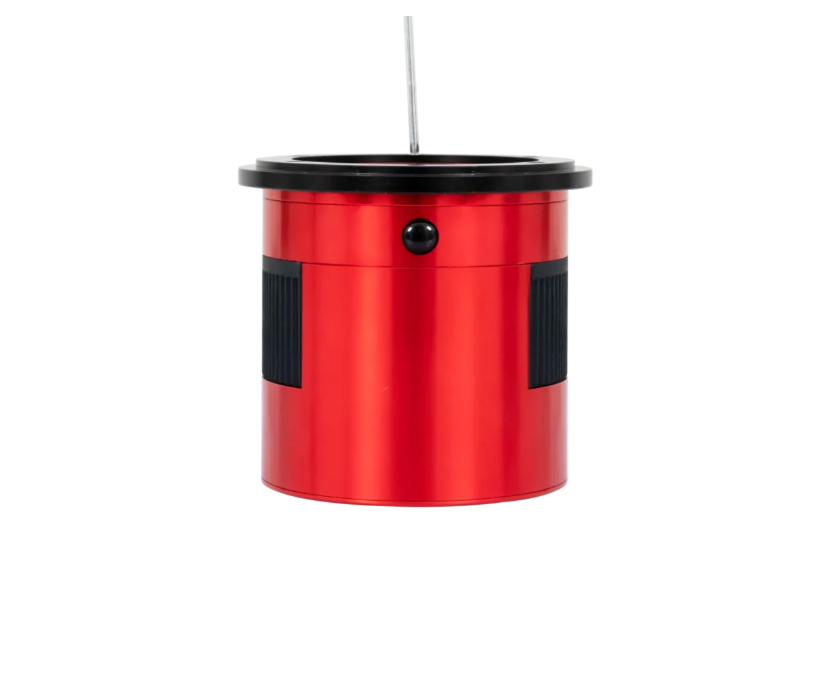

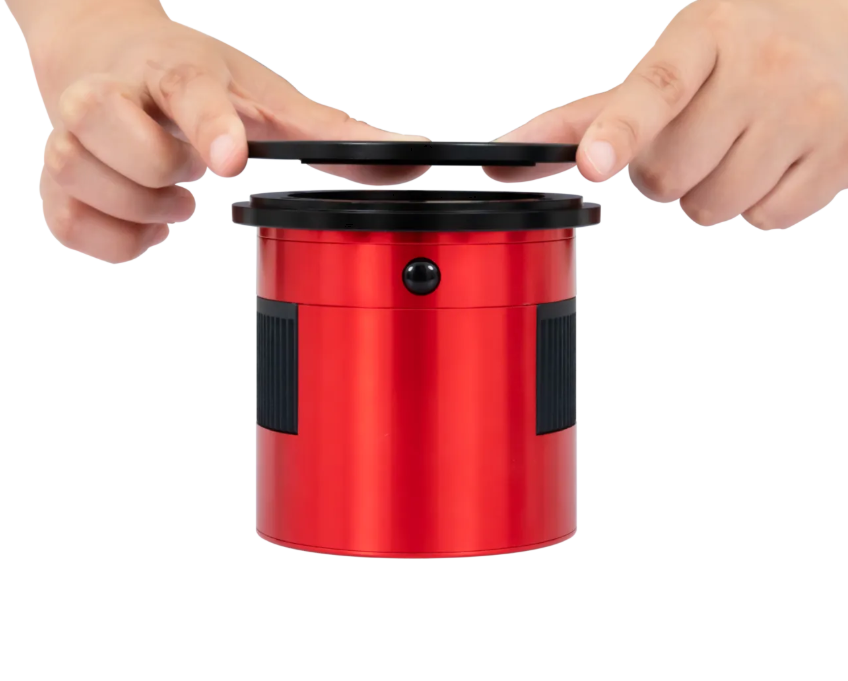

2025-07-23_16h17_56.png2. Démontez la plaque d’inclinaison du capteur de la caméra DSO.

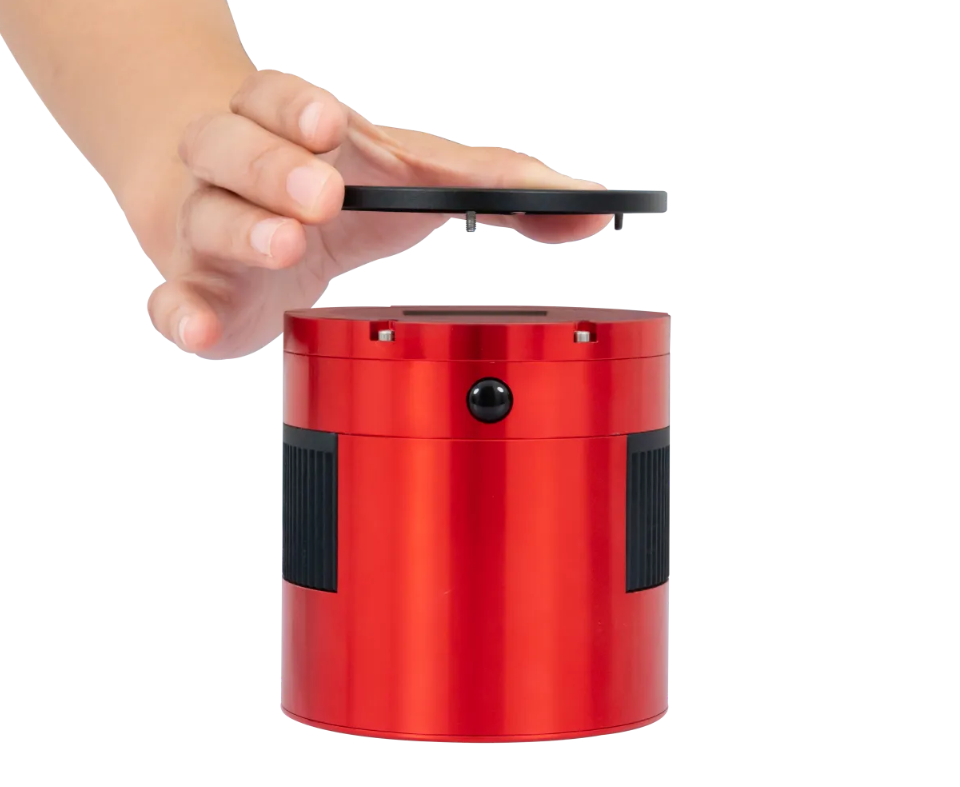

3. Placez la base du M54-Tilter sur la caméra refroidie. Fixez-les à l’aide de six vis fraisées cruciformes 5×6.


4. Ensuite, placez le couvercle supérieur du M54 Tilter sur la caméra. Retournez-les et fixez la base et le couvercle supérieur avec trois vis M3. Veuillez aligner les vis avec les trous filetés M3 (comme indiqué sur le dessin mécanique ci-dessous). L’angle entre chaque paire de vis M3 doit être de 120°.

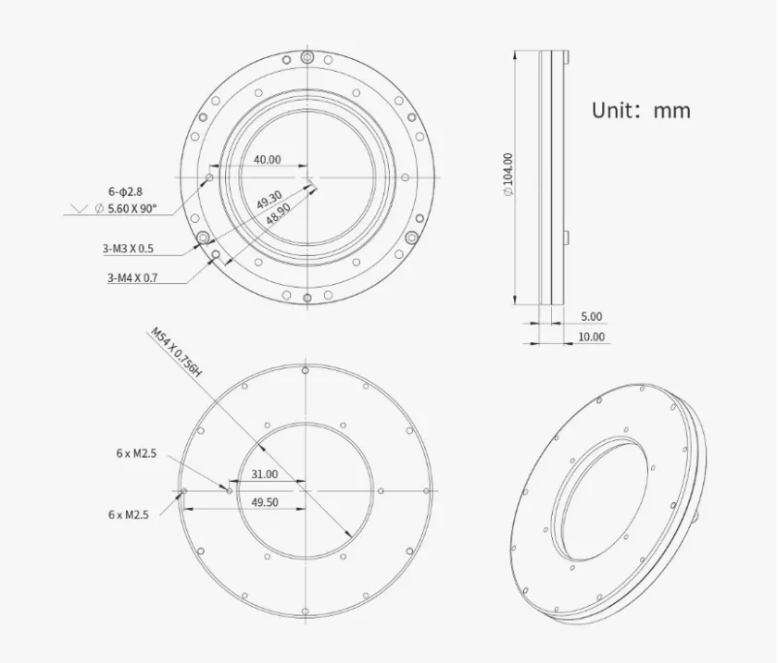

Schéma mécanique2025-07-23_16h18_44.png

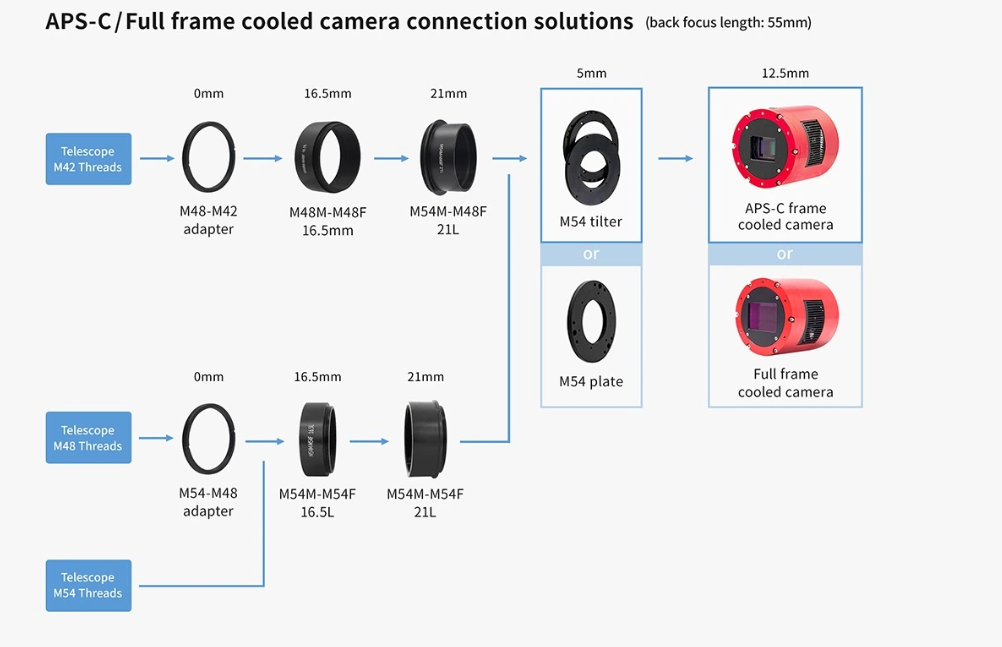

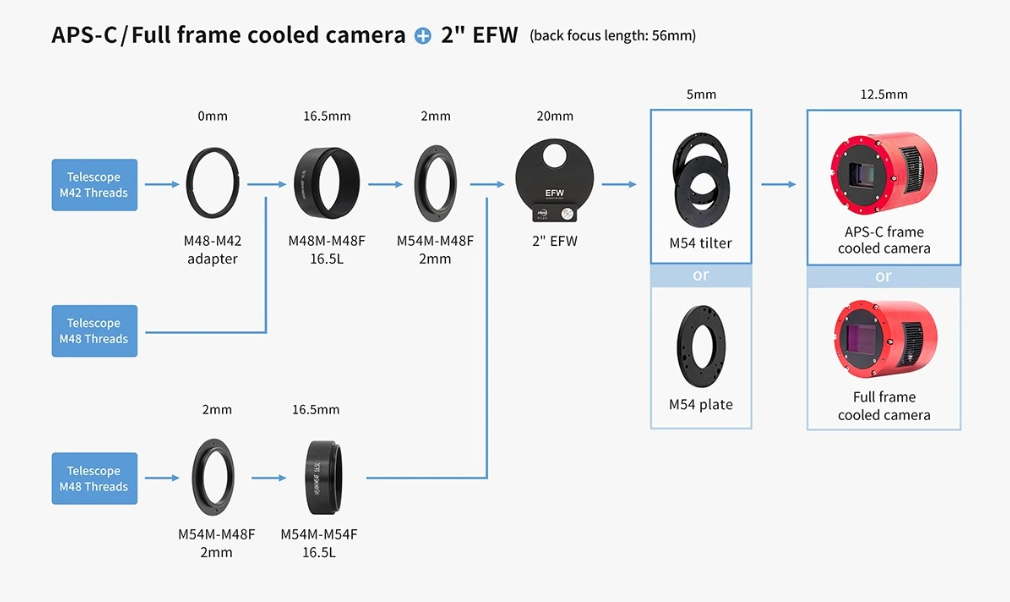

Méthodes de connexion

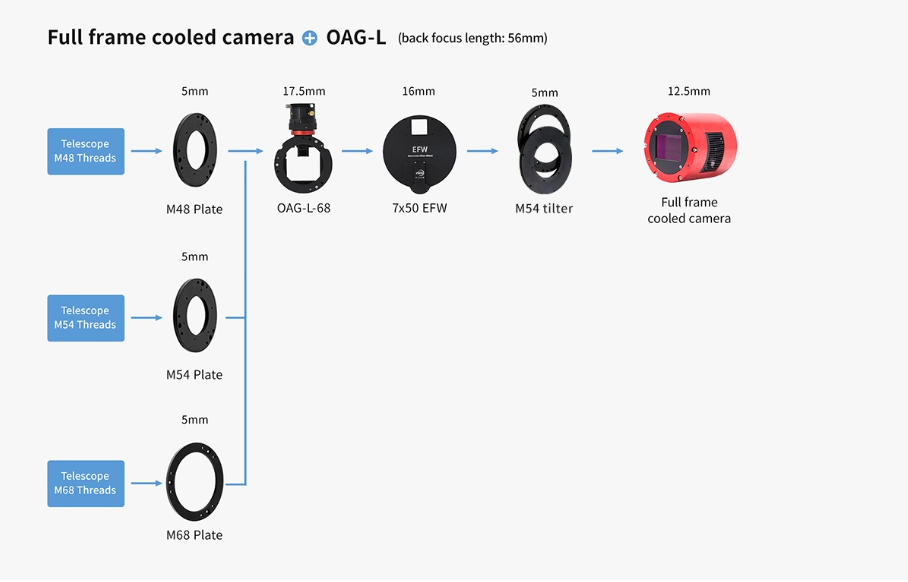

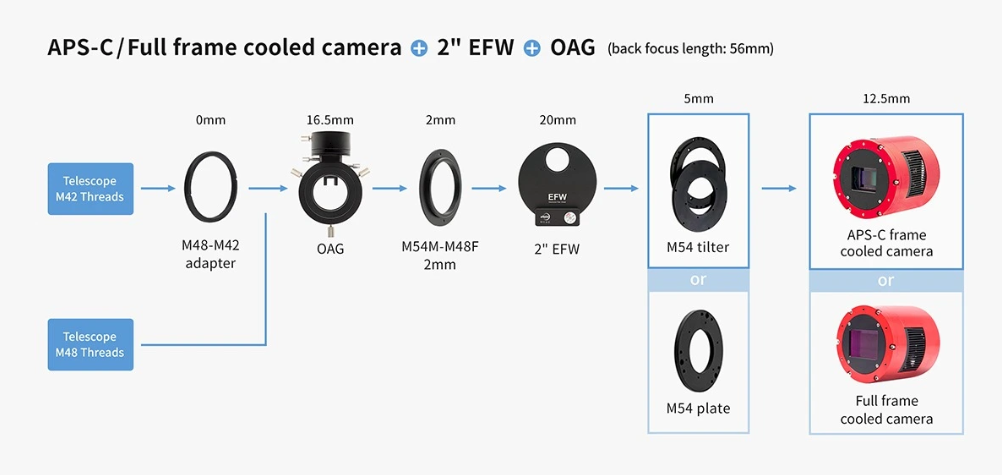

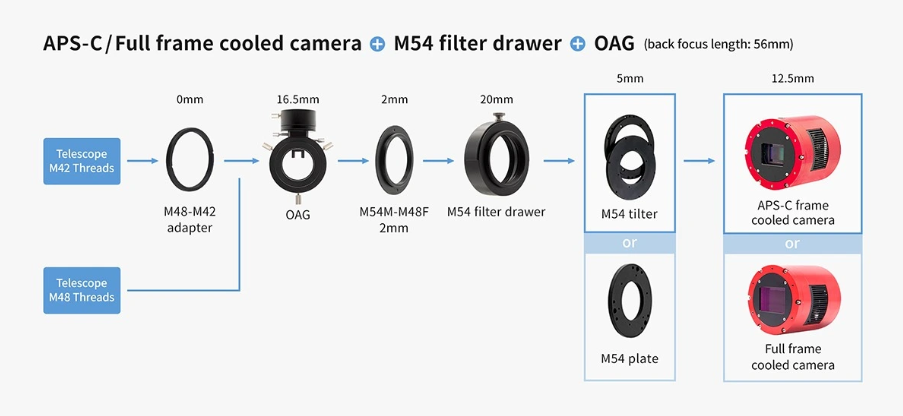

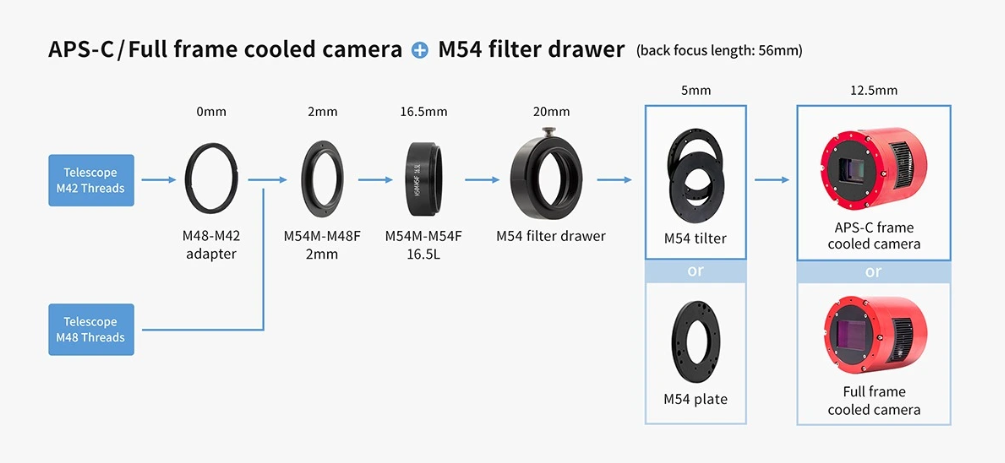

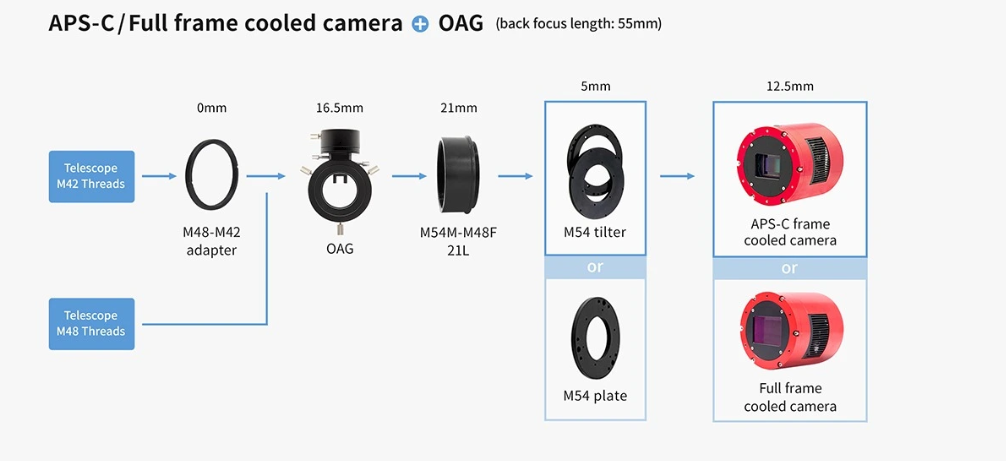

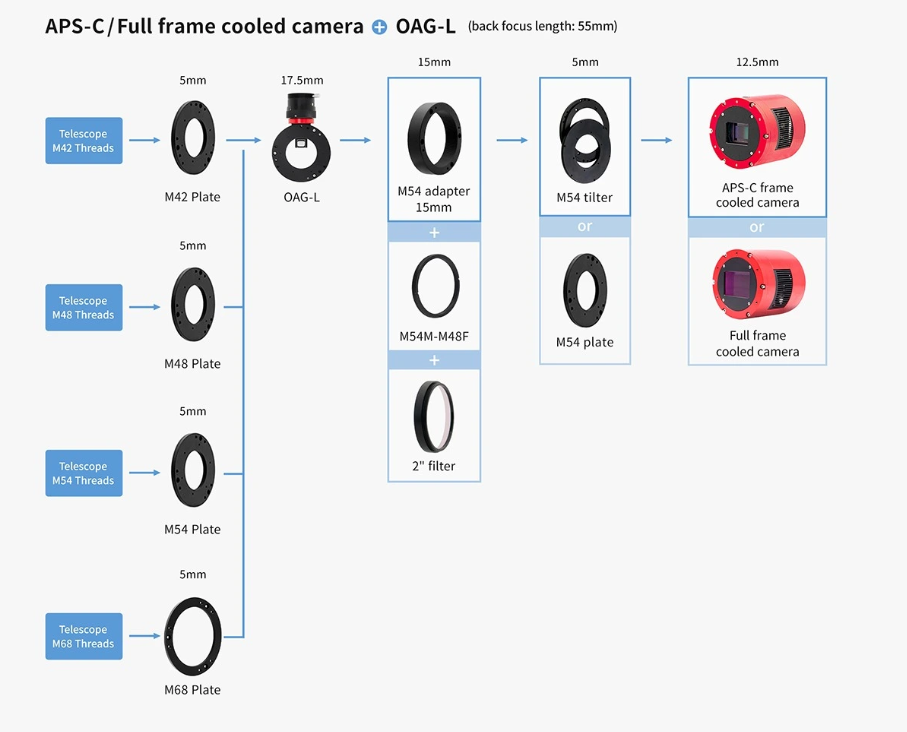

2025-07-23_16h18_51.png2025-07-23_16h18_58.png2025-07-23_16h19_04.png2025-07-23_16h19_10.png2025-07-23_16h19_16.png2025-07-23_16h20_09.png2025-07-23_16h20_15.png2025-07-23_16h20_22.png

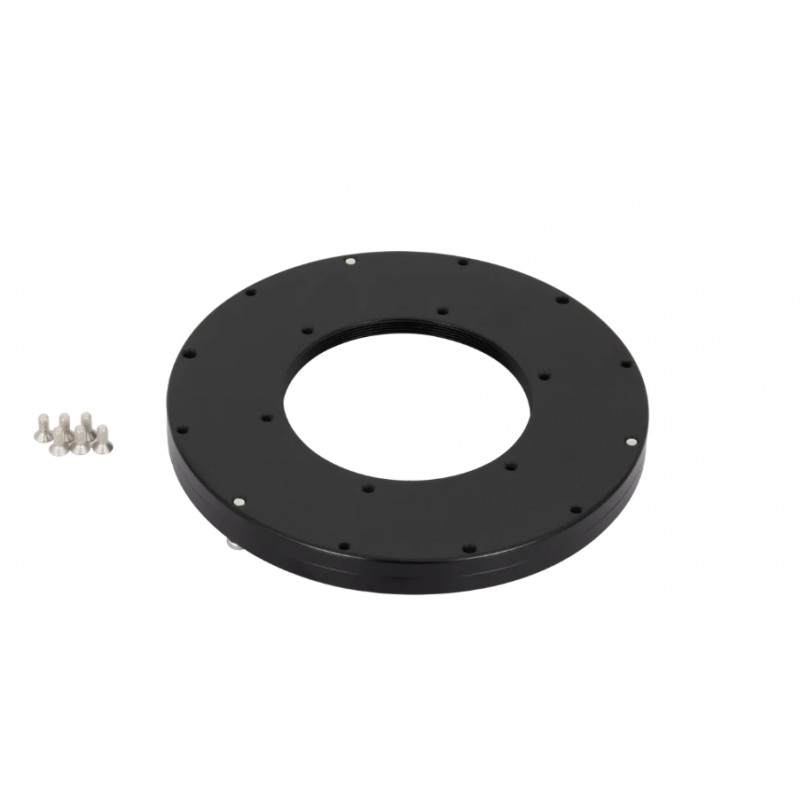

Contenu de la boîte


6*M2.5 countersunk screws * 6

M54 tilter *1
