Monture iOptron CEM120EC avec encodeur sur l'axe AD

Monture iOptron CEM120EC avec encodeur sur l'axe AD

DESCRIPTION

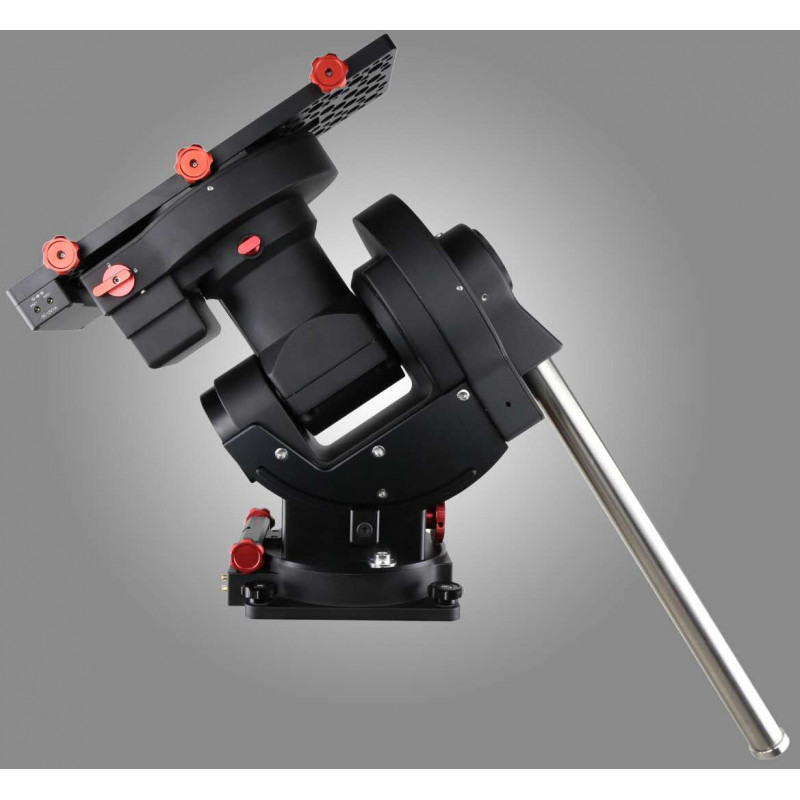

La monture iOptron CEM120EC est une monture équatoriale à équilibrage central (CEM), conçue pour les utilisateurs exigeants en imagerie comme en visuel. Son concept unique repose sur l’alignement du poids total (monture + charge) exactement au centre de la base, garantissant une stabilité naturelle, même sous une charge de 52 kg.

Équipée d’un encodeur de haute précision sur l’axe de Ascension Droite (AD), la CEM120EC atteint une erreur périodique RMS inférieure à 0,15 seconde d’arc, corrigée en temps réel (RPEC). Le moteur pas-à-pas associé au système Go2Nova® 8410 permet des déplacements fluides et précis avec une résolution de 0,07 arcsec et une vitesse maximale de 4°/sec. L’alignement polaire est facilité, même sans visibilité directe de l’étoile polaire.

Cette monture offre des réglages fins d’azimut et de latitude (jusqu’à 68°), des freins fiables sur chaque axe, et une gestion avancée des câbles intégrée à la base avec de multiples ports (USB 2.0, USB 3.0, ST-4, LAN, Wi-Fi, alimentation DC, etc.).

Pensée pour les observatoires, elle dispose d’un GPS 32 canaux, d’un traitement méridien configurable (arrêt ou retournement automatique), de plusieurs options de stationnement et d’un retour automatique en position zéro. Le support de queue d’aronde est au format Losmandy D, ajustable individuellement et monté sur ressort.

La CEM120EC peut être montée sur une colonne fixe ou sur le trépied Tri-Pier 360 (optionnel). L’ensemble est livré avec deux contrepoids de 10 kg, un axe en acier inoxydable antidérapant, le contrôleur Go2Nova® 8410 et tous les câbles nécessaires.

FICHE TECHNIQUE

• Type : Monture équatoriale à équilibrage central (CEM)

• Charge utile : 52 kg (hors contrepoids)

• Poids de la monture : 26 kg

• Matériau : Métal intégral

• Rapport charge/poids : 2:1

• Réglage de latitude : 0° à 68° (division de 0,5')

• Réglage azimut : ±5° (division de 3')

• Erreur périodique (AD) : < 0,15 arcsec RMS (avec encodeur)

• Correction d'erreur : RPEC (temps réel)

• Période de vis sans fin : 240 s

• Roue dentée RA/DEC : Ø216 mm, 360 dents, sans jeu

• Axe RA/DEC : Ø80 mm, acier

• Roulements RA/DEC : Ø125 mm

• Vis sans fin : Ø26 mm

• Axe contrepoids : Ø38,1 mm × 540 mm, acier inox antidérapant, 4,5 kg

• Contrepoids inclus : 2 × 10 kg

• Base de monture : 210 × 230 mm

• Moteur : Pas-à-pas haute précision, 128 micro-pas

• Résolution encodeur (RA) : 0,035 arcsec

• Résolution moteur : 0,07 arcsec

• Vitesse de pointage max : 4°/sec (960×)

• Contrôleur : Go2Nova® 8410, écran LCD 8 lignes / 21 caractères

• Alimentation requise : 12 V DC, 5 A

• Consommation : 0,7 A (suivi), 1,8 A (GOTO)

• Viseur polaire : iPolar électronique (optionnel)

• Traitement méridien : arrêt (0 à 14°) ou retournement auto

• Position zéro : recherche automatique

• Position de parc : horizontale, verticale, actuelle, ou définie (alt/az)

• Indicateur de niveau : oui

• Saddle : queue d’aronde Losmandy D ajustable

• GPS : intégré, 32 canaux

• Port d’autoguidage : ST-4

• Connectivité : RS232, USB, LAN, Wi-Fi

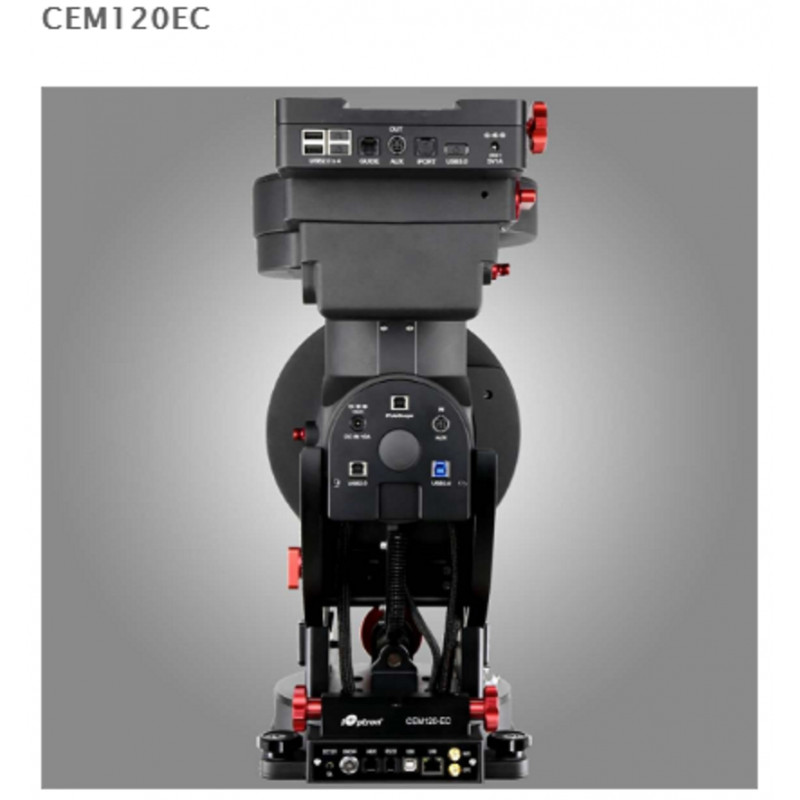

• Gestion des câbles :

  • 2 × DC 12V (1 A)

  • 2 × DC (5 A)

  • ST-4

  • 6P6C

  • 2 × USB 2.0

  • 3 × USB 3.0

  • USB iPolar

  • AUX

• Température d’utilisation : -10 °C à +40 °C

• Support : colonne ou trépied (optionnels)

• Garantie : 2 ans

CONTENU DE LA BOÎTE

• Tête de monture CEM120EC (#7320-EC)

• Contrôleur Go2Nova® 8410

• Câble pour contrôleur

• Axe de contrepoids

• 2 contrepoids de 10 kg (#7325)
