PlaneWave CDK20 Astrograph f/6.8 with Fused Silica Optics (1323220Q))

PlaneWave CDK20 Astrograph f/6.8 with Fused Silica Optics

Description :
Le PlaneWave CDK20 est un astrographe professionnel de 508 mm de diamètre à optique Fused Silica, basé sur une conception optique Dall-Kirkham corrigée (CDK). Il offre un champ parfaitement plat de 52 mm, sans coma, astigmatisme ni courbure de champ, ce qui le rend idéal pour l’imagerie avec des caméras CCD plein format.

L’optique en Fused Silica garantit une excellente stabilité thermique et géométrique grâce à son très faible coefficient de dilatation. Ce matériau synthétique amorphe, d’une grande homogénéité optique, permet une stabilité de la mise au point même lors de variations de température. Sa résistance aux chocs thermiques et sa très haute transmission en font le choix privilégié des observatoires professionnels.

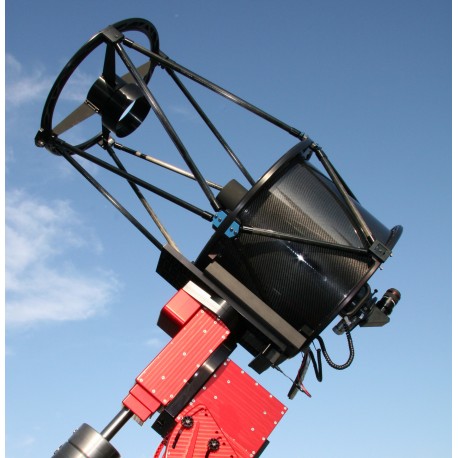

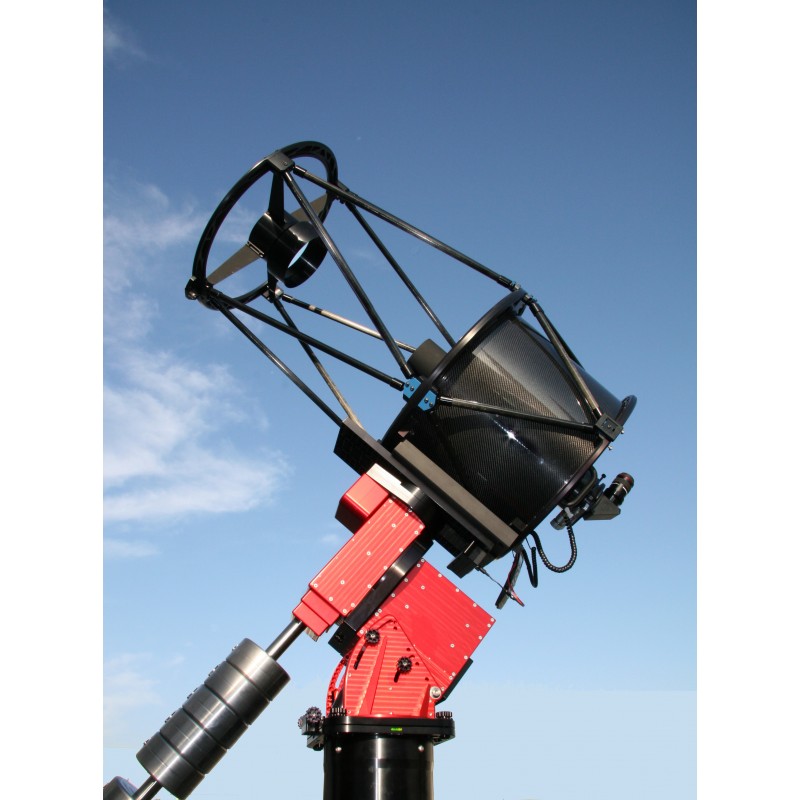

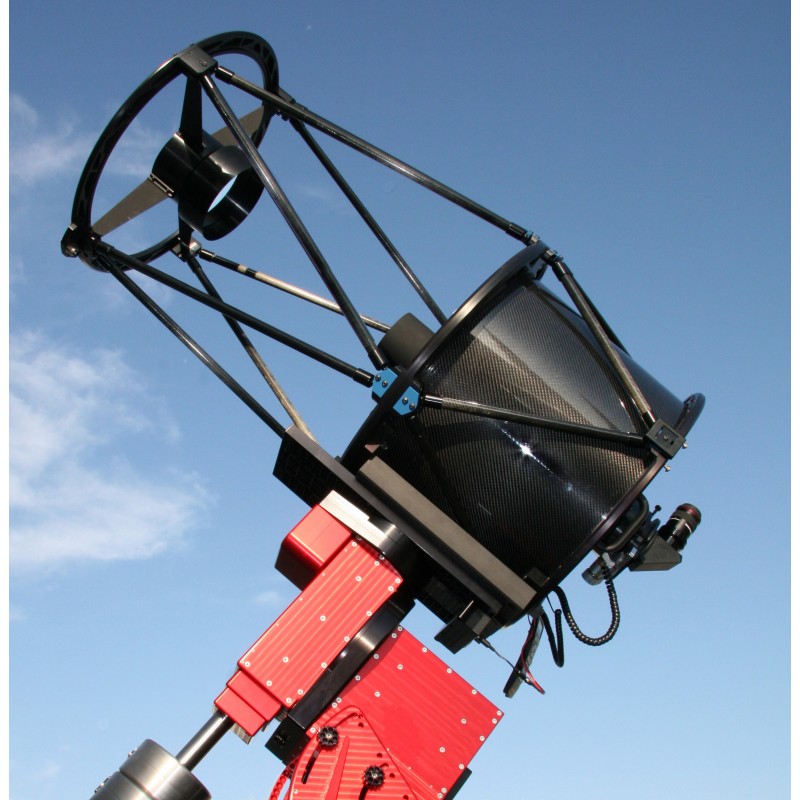

La conception mécanique repose sur une structure en treillis carbone très rigide, légère et peu sensible aux variations thermiques. L’ensemble est équipé d’un porte-oculaire Hedrick 3,5" (EFA Kit en option) et d’une queue d’aronde 8". Un joint d’expansion situé entre le tube et la queue d’aronde permet de compenser la différence de dilatation entre l’aluminium et la fibre de carbone.

Les simulations optiques réalisées sur trois longueurs d’onde (430, 585 et 720 nm) confirment la qualité d’image exceptionnelle du CDK20 : les taches stellaires mesurent à peine 6 microns RMS à 21 mm du centre, et 11 microns RMS à 26 mm (bord de champ). Ces valeurs sont inférieures à la taille des pixels des caméras modernes, assurant une image parfaitement ponctuelle sur toute la surface du capteur.

Le système est Delta-T Ready avec résistances chauffantes intégrées dans les miroirs, ventilateurs de mise en température sur l’arrière et les flancs, et contrôle possible via logiciel PWI3 (avec EFA Kit). Les déflecteurs internes sont réalisés par impression 3D pour un contrôle optimal de la lumière parasite.

Caractéristiques techniques :

Conception optique : Dall-Kirkham corrigé (CDK)
Diamètre : 508 mm (20")
Focale : 3454 mm
Rapport F/D : f/6.8
Champ image corrigé : 52 mm
Back focus : 10.33" (non précisé en mm)
Obstruction centrale : non précisée
Substrat optique : Fused Silica
Structure : treillis carbone avec déflecteurs 3D
Ventilation : 3 ventilateurs arrière + 3 latéraux
Système Delta-T : câblé, nécessite le contrôleur #1329110
Queue d’aronde : 8" incluse
Poids du tube : 132 kg (288 lbs)
Longueur du tube : 1651 mm
Accessoires inclus :

• Queue d’aronde 8"

• Résistances chauffantes intégrées (contrôleur non inclus)

• Couvercle de tube

• Cache souple pour miroir secondaire

• Jeu de clés Allen (commandes Europe)

• Clé USB avec logiciel et instructions

• Adaptateur secteur 12V

Caisse de transport : référence #1323520 (facturée en supplément)

Dimensions d’expédition (approximatives) :
Largeur : 838 mm
Hauteur : 838 mm
Longueur : 1651 mm
Poids brut : 132 kg (288 lbs)
