PlaneWave CDK20 Astrograph f/7.77 with Fused Silica Optics

PlaneWave CDK20 Astrograph f/7.77 with Fused Silica Optics

Description :

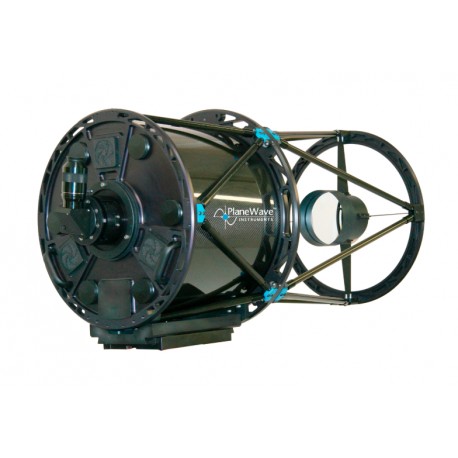

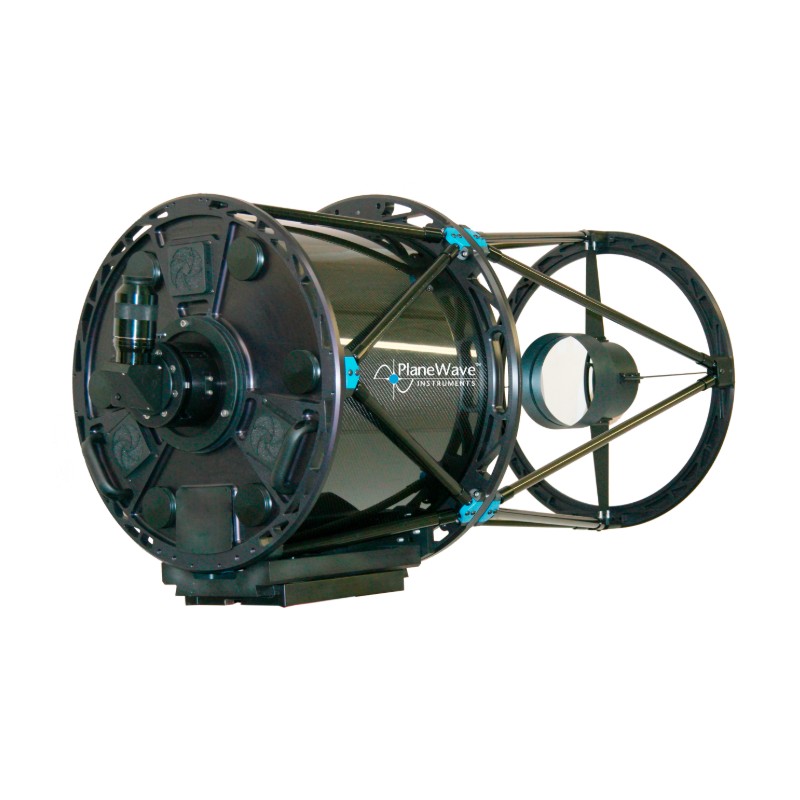

Le PlaneWave CDK20 est un système optique de télescope de 20 pouces conçu pour exceller dans l’imagerie avec des caméras CCD grand format, tout en restant un instrument visuel exceptionnel.

Capturer les astrophotographies les plus impressionnantes possibles est une véritable passion pour l’équipe PlaneWave. De la conception à la fabrication, l’objectif avec ce télescope CDK20 (Corrected Dall-Kirkham) a toujours été la performance et la simplicité d’utilisation. Le CDK20 représente une avancée majeure dans la technologie des télescopes : il ne présente aucune coma hors axe, aucun astigmatisme hors axe, et propose un champ parfaitement plat. Vos images bénéficieront ainsi d’une netteté éclatante jusque dans les coins, sans courbure de champ venant les dégrader.

Le CDK20 offre également la simplicité d’une collimation par un seul miroir, un contrôle de la lumière parasite grâce à des déflecteurs internes avancés, une structure mécanique optimisée par analyse par éléments finis (FEA), et s’appuie sur plusieurs décennies d’expérience en conception d’instruments. Il en résulte un télescope à diffraction limitée exceptionnel. Les utilisateurs du CDK20 bénéficient d’étoiles ponctuelles sur tout le champ et d’un champ de vision de 45 x 45 minutes d’arc lorsqu’ils utilisent des capteurs grand format type 16803.

Lorsque l’équipement se fait oublier et remplit simplement son rôle, l’expérience de l’astrophotographie devient encore plus agréable et gratifiante.

Le télescope est également disponible avec des optiques Ritchey-Chrétien (RC) ou en version optimisée pour l’infrarouge.

Le modèle CDK20 présenté ici, avec optique Fused Silica, offre 497 mm de focale supplémentaire et 1,9" de backfocus additionnel par rapport au modèle standard CDK20 f/6.8.

Il est modifié selon le design Dall-Kirkham, avec un champ d’image totalement corrigé, une queue d’aronde 8", une focale de 3951 mm (f/7.77), et une couverture ponctuelle des étoiles sur un cercle d’image de 52 mm.

Le système est Delta-T Ready. Le porte-oculaire Hedrick 3,5" et le kit EFA sont disponibles séparément. Le conditionnement nécessite la caisse #1323520 (facturée en supplément).

Structure en treillis carbone :
Elle minimise l’expansion thermique, responsable du décalage de mise au point lors des variations de température pendant la session d’imagerie. La fibre de carbone atteint rapidement la température ambiante, est extrêmement légère et rigide, ce qui permet de garantir une acquisition de données d’imagerie de haute qualité.

Déflecteurs imprimés en 3D :
PlaneWave utilise la technologie d'impression 3D pour produire des tubes de déflecteurs légers. Ces imprimantes déposent des couches successives pour construire un système de déflecteurs internes positionnés avec précision afin de minimiser le vignettage et maximiser le contraste de l’image. La qualité du bafflage fait une différence notable dans le rendu final, c’est pourquoi PlaneWave a optimisé ce design pour ses télescopes.

Joint de dilatation de la queue d’aronde :
Il permet de compenser la différence de dilatation thermique entre la fibre de carbone et l’aluminium. Ce joint permet à la queue d’aronde aluminium de se dilater et se contracter sans exercer de contrainte sur la partie inférieure en carbone. Cela évite toute déformation de l’image due aux variations de température.

Delta-T Ready :
Pour une meilleure prévention de la condensation, le CDK20 est câblé en interne avec des résistances chauffantes en film polyimide et un capteur de température. Le contrôle se fait via le logiciel PlaneWave Interface 3 (PWI3).

Ventilation :
Trois ventilateurs situés sur la plaque arrière du tube aspirent l’air à travers le télescope et autour du miroir primaire. Trois autres ventilateurs, montés sur les flancs du tube, soufflent de l’air à travers le miroir primaire pour éviter toute couche d’air résiduelle qui pourrait affecter l’image. Ces ventilateurs aident le télescope à atteindre rapidement l’équilibre thermique et réduisent les distorsions liées aux variations de température. Ils sont contrôlables via un interrupteur situé sur le tube ou via le logiciel PWI3 si le kit électronique EFA est installé.

Caractéristiques techniques :

Conception optique : Corrected Dall-Kirkham (CDK)
Diamètre : 20" (508 mm)
Focale : 3951 mm (155,55")
Rapport F/D : f/7.77
Champ image : 52 mm
Back focus : 10,7" (271,98 mm) depuis la surface de montage
Obstruction centrale : 39 % du diamètre du miroir primaire
Substrat : Fused Silica
Longueur optique : 47" (1194 mm)
Poids du tube optique : 140 lbs (63,5 kg)
Queue d’aronde : 8"
Delta-T Ready : oui (contrôleur vendu séparément)
Ventilation : 3 ventilateurs arrière + 3 latéraux
Structure : treillis carbone avec déflecteurs internes imprimés 3D
Caisse de transport : référence #1323520 (en supplément)
