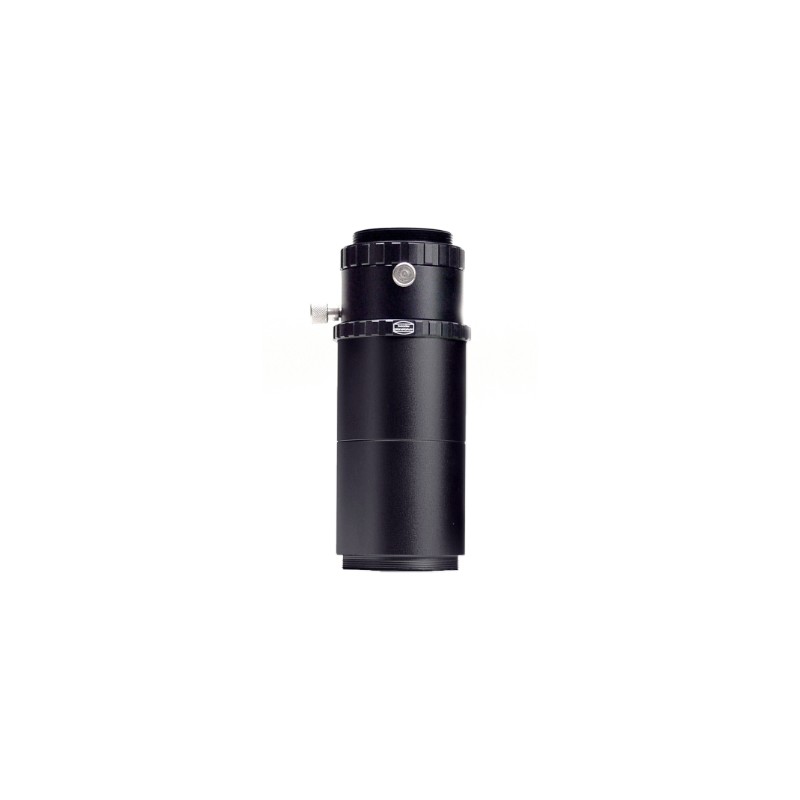

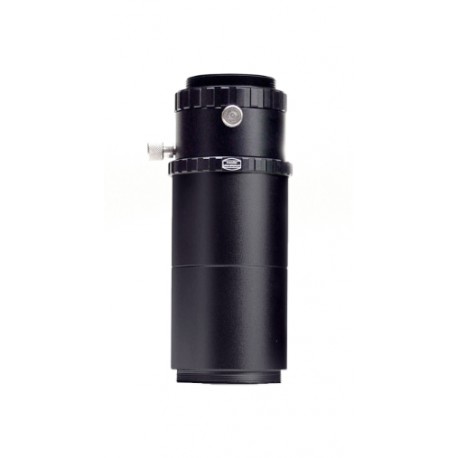

Oculaire de projection OPFA VII avec filetage M36.4

Oculaire de projection OPFA VII avec filetage M36.4

Description

L’oculaire de projection OPFA VII avec filetage M36.4 est une solution complète de projection oculaire destinée aux télescopes équipés d’un filetage femelle M36.4 mm, typiquement présents sur les instruments Vixen, Takahashi ou Lichtenknecker. Ce système permet d’effectuer des prises de vue planétaires ou lunaires à fort grossissement avec des appareils photo numériques ou argentiques à objectif amovible. Il repose sur la base mécanique de l’OPFA IV, enrichie d’un adaptateur fileté M36.4 (#1508039) pour une connexion rigide, centrée et parfaitement étanche à la lumière.

L’ensemble comprend le coulisseau de mise au point OPFA, deux rallonges T-2 de 40 mm, et un adaptateur M36.4 vissé côté télescope. Le montage commence par l’adaptateur M36.4 qui se visse directement dans le filetage interne du porte-oculaire. Ce type de liaison filetée garantit une connexion fixe sans flexion ni jeu mécanique, assurant un alignement axial parfait entre télescope et caméra.

L’oculaire de projection (non inclus, au format 31.75 mm) s’insère dans le coulisseau, qui permet un ajustement axial fin de sa position. Ce réglage est essentiel pour définir la distance de projection entre l’oculaire et le capteur de l’appareil photo. Cette distance, combinée à la focale de l’oculaire, permet de déterminer la focale équivalente (fE), selon la formule :
fE = fprimaire × ((a ÷ fEP) - 1)
où a est la distance de projection et fEP la focale de l’oculaire. En augmentant la distance ou en réduisant la focale de l’oculaire, on obtient une image plus grande.

Les deux rallonges T-2 fournies sont vissées entre le coulisseau et la bague T-2 de la caméra (non incluse), et peuvent être complétées par des extensions supplémentaires du système Astro T-2 pour moduler le facteur de projection. L’assemblage garantit une liaison rigide et étanche à la lumière.

La bague de serrage rotative intégrée au coulisseau permet de faire pivoter librement la caméra autour de son axe pour ajuster l’orientation de l’image sans désaligner l’axe optique. Cette fonctionnalité est indispensable sur les modèles OPFA à montage vissé, comme l’OPFA VII.

Le diamètre intérieur de 38 mm permet l’utilisation d’oculaires standards sans vignettage. L’ensemble est usiné avec précision pour offrir une excellente stabilité mécanique, même lors de longues expositions. Il est conçu pour fonctionner parfaitement avec les accessoires du système T-2 de Baader.

Nécessite un oculaire de projection 31.75 mm (non inclus)
Nécessite une bague T-2 spécifique caméra (non incluse)

Caractéristiques techniques

• Compatible avec télescopes Vixen, Takahashi et Lichtenknecker à filetage M36.4

• Connexion télescope : filetage mâle M36.4 (via adaptateur #1508039)

• Connexion caméra : filetage T-2 mâle (M42 x 0.75)

• Connexion interne : filetage T-2 femelle (M42 x 0.75)

• Coulisseau de mise au point pour oculaire 31.75 mm

• Réglage fin de la distance de projection par translation axiale

• Bague de serrage rotative pour orientation libre de la caméra

• Deux rallonges T-2 de 40 mm incluses

• Diamètre intérieur : 38 mm

• Diamètre extérieur : 60 mm

• Longueur optique : variable selon la configuration

• Poids net : 0.16 kg

• Construction rigide, sans jeu, étanche à la lumière

• Compatible avec les extensions du système Astro T-2

• Idéal pour l’imagerie planétaire et lunaire en projection oculaire
