Oculaire de projection OPFA VI avec filetage M43

Oculaire de projection OPFA VI avec filetage M43

Description

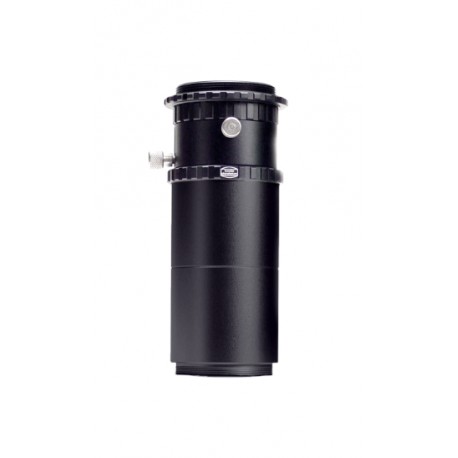

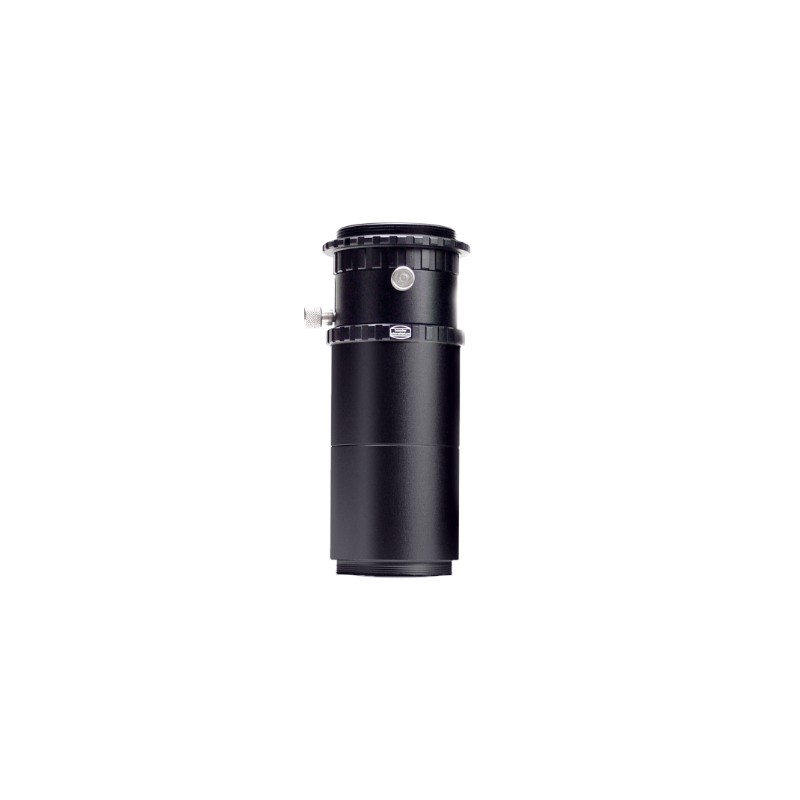

L’oculaire de projection OPFA VI avec filetage M43 est une solution complète de projection classique par oculaire, spécialement conçue pour les utilisateurs de télescopes Vixen dotés d’un filetage intérieur M43 x 1. Il permet la photographie à fort grossissement avec des appareils photo numériques ou argentiques à objectif amovible. Ce modèle repose sur la base OPFA standard enrichie d’un adaptateur M43 (#1508037), garantissant une liaison directe, rigide et parfaitement centrée avec les instruments Vixen.

L’ensemble comprend un coulisseau de mise au point OPFA, deux rallonges T-2 de 40 mm, ainsi que l’adaptateur M43 vissé côté télescope. Cette configuration permet une connexion mécanique sans flexion, étanche à la lumière, et optimisée pour les contraintes de la projection oculaire. L’oculaire (non fourni, 31.75 mm) s’insère dans le coulisseau, où il peut être déplacé longitudinalement afin d’ajuster précisément la distance de projection.

La distance entre l’oculaire et le capteur de la caméra est déterminante pour obtenir une focale équivalente (fE), selon la formule fE = fprimaire × ((a ÷ fEP) - 1), où a représente la distance entre le foyer de l’oculaire et le capteur, et fEP la focale de l’oculaire. En combinant le coulisseau avec les rallonges T-2 fournies ou supplémentaires, il est possible de moduler avec précision le facteur d’agrandissement.

La bague de serrage rotative intégrée au coulisseau permet d’orienter la caméra sur son axe sans désaligner le système optique. Cette fonction est essentielle pour les montages vissés rigides comme celui-ci, où la rotation de l’ensemble est impossible une fois l’adaptateur vissé sur le télescope.

L’OPFA VI est compatible avec tous les accessoires du système Baader T-2. Il se connecte à la caméra via une bague T-2 adaptée (non incluse), et permet l’ajout de rallonges supplémentaires pour atteindre des rapports de projection extrêmes, y compris pour la photographie CCD.

Le diamètre intérieur utile de 38 mm évite tout vignettage excessif. L’ensemble est usiné avec précision, léger et totalement rigide, assurant une parfaite stabilité de l’image même à fort grossissement ou en pose longue.

Ce système est livré sans oculaire de projection ni bague T-2 pour la caméra. Il représente une solution experte et évolutive pour tous les astrophotographes utilisant des optiques Vixen avec filetage M43.

Caractéristiques techniques

• Compatible avec télescopes Vixen dotés d’un filetage intérieur M43 x 1

• Connexion côté télescope : filetage mâle M43 (via adaptateur #1508037)

• Connexion côté caméra : filetage T-2 mâle (M42 x 0.75)

• Connexion interne : filetage T-2 femelle (M42 x 0.75)

• Coulisseau de mise au point pour oculaires 31.75 mm

• Réglage longitudinal fin de la position de l’oculaire

• Bague de serrage rotative pour orientation libre de la caméra

• Deux rallonges T-2 de 40 mm incluses

• Bague T-2 pour caméra non incluse

• Diamètre intérieur : 38 mm

• Diamètre extérieur : 60 mm

• Longueur optique : variable selon configuration

• Poids net : 0.16 kg

• Construction rigide, légère, sans jeu mécanique

• Étanchéité à la lumière assurée

• Compatible avec extensions du système Astro T-2

• Idéal pour la projection oculaire sur instruments Vixen
