Description

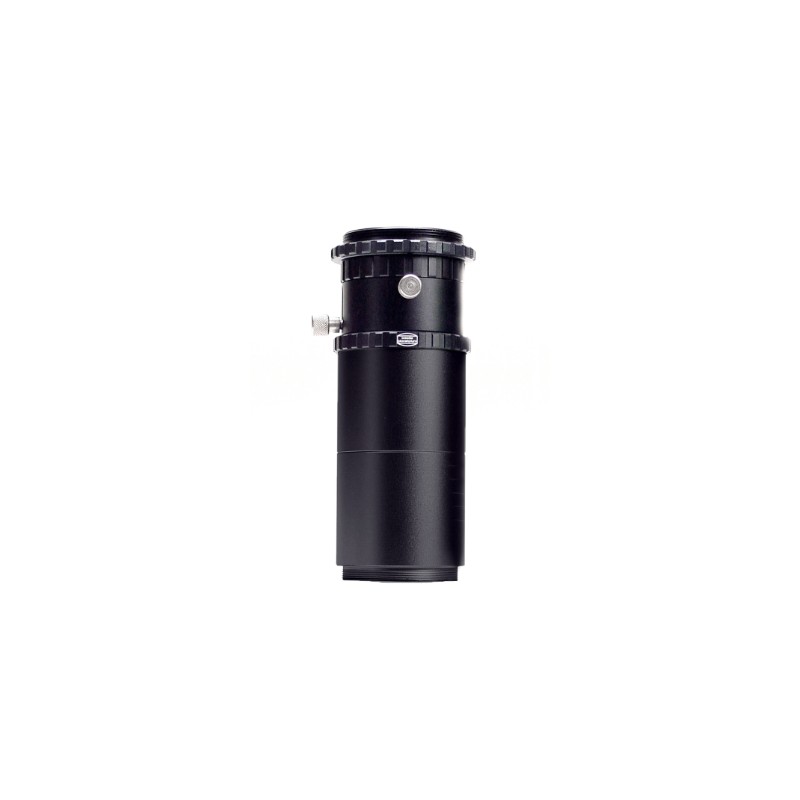

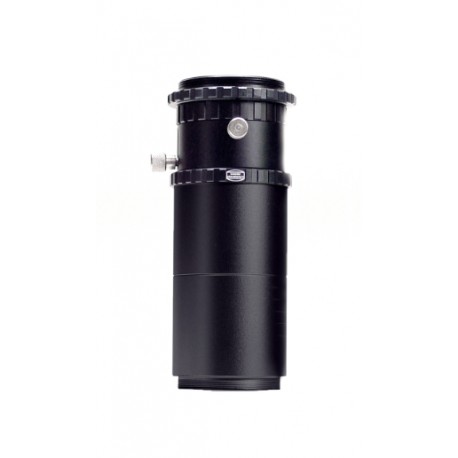

L’oculaire de projection OPFA V avec filetage M44 est un système complet de projection destiné aux utilisateurs de télescopes Zeiss équipés d’un filetage intérieur M44. Il permet de réaliser des photographies planétaires ou lunaires à fort grossissement en utilisant des appareils photo numériques ou argentiques à objectif amovible. Ce modèle repose sur la base OPFA standard et intègre un adaptateur spécial M44 (#1508005) pour une connexion rigide et précise sur les instruments Zeiss.

L’ensemble inclut le coulisseau de mise au point OPFA, deux rallonges T-2 de 40 mm et l’adaptateur M44, assurant une compatibilité directe avec les sorties filetées Zeiss. Le montage débute côté télescope par le filetage M44 mâle, qui se visse dans le filetage femelle du porte-oculaire. Cette liaison filetée garantit une fixation sans jeu mécanique, stable, parfaitement centrée et étanche à la lumière.

L’oculaire de projection 31.75 mm (non fourni) est inséré dans le coulisseau, qui permet un réglage axial fin. Ce réglage est essentiel pour définir la distance de projection entre l’oculaire et le capteur de la caméra, ce qui permet d’ajuster précisément la focale équivalente (fE) selon la formule :
fE = fprimaire × ((a ÷ fEP) - 1),
où a est la distance entre l’oculaire et le capteur, et fEP la focale de l’oculaire. La projection devient plus grande lorsque la distance augmente ou que la focale d’oculaire diminue.

Les deux rallonges T-2 incluses sont utilisées pour créer cette distance et peuvent être complétées par d'autres rallonges du système Astro T-2. L’ensemble est compatible avec les bagues T-2 pour caméras (non fournies), assurant une connexion stable et standardisée avec tous les boîtiers reflex ou CCD.

La bague de serrage rotative intégrée au coulisseau permet de faire pivoter la caméra librement sur son axe, facilitant le cadrage. Ce mécanisme est indispensable pour les montages rigides comme l’OPFA V, où la liaison au télescope ne permet pas de rotation mécanique.

L’ensemble offre un diamètre intérieur de 38 mm, adapté aux oculaires standards sans vignettage excessif. La fabrication soignée et la construction rigide garantissent une stabilité parfaite lors des expositions longues ou des utilisations à fort grossissement.

Ce système est livré sans oculaire de projection ni bague T-2 pour caméra. Il constitue une solution professionnelle pour la projection oculaire classique sur les instruments Zeiss, combinant modularité, précision et compatibilité avec l’ensemble du système T-2 de Baader.

Caractéristiques techniques

• Compatible avec télescopes Zeiss dotés d’un filetage intérieur M44

• Connexion côté télescope : filetage mâle M44 (via adaptateur #1508005)

• Connexion côté caméra : filetage T-2 mâle (M42 x 0.75)

• Connexion interne : T-2 femelle (M42 x 0.75)

• Coulisseau de mise au point pour oculaires 31.75 mm

• Réglage fin de la position de l’oculaire par coulisse

• Bague de serrage rotative pour orientation de la caméra

• Deux rallonges T-2 de 40 mm incluses

• Oculaire non fourni (31.75 mm requis)

• Bague T-2 pour caméra non incluse

• Diamètre intérieur : 38 mm

• Diamètre extérieur : 60 mm

• Longueur optique : variable selon la configuration

• Poids net : 0.17 kg

• Construction rigide, étanche à la lumière, sans vibration

• Compatible avec extensions du système Astro T-2

• Idéal pour imagerie planétaire et lunaire avec instruments Zeiss
