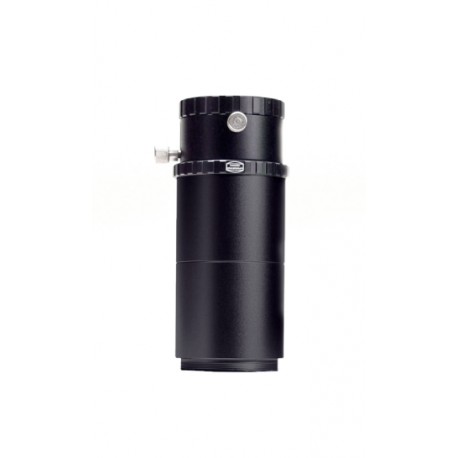

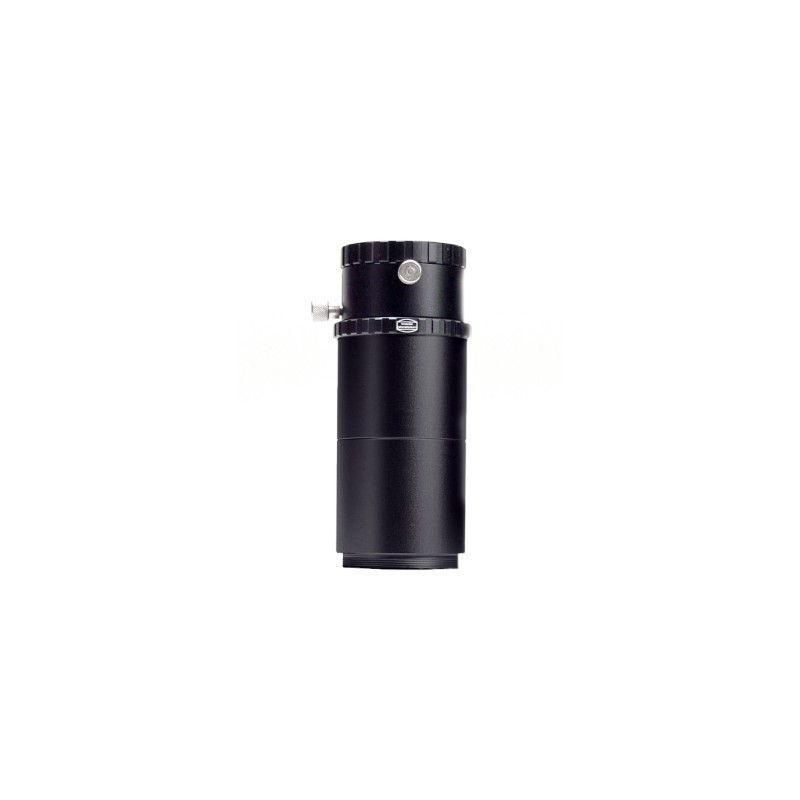

Oculaire de projection OPFA IV avec filetage T-2i

Oculaire de projection OPFA IV avec filetage T-2i

Description

L’oculaire de projection OPFA IV avec filetage T-2i est la version de base universelle du système OPFA Baader. Il permet de réaliser des photographies par projection oculaire avec des appareils photo numériques ou argentiques à objectif amovible, en utilisant uniquement des connexions standard au format T-2 (M42 x 0.75). Il s’adresse aux utilisateurs souhaitant intégrer un système de projection oculaire dans un montage personnalisé, sans adaptateur de nez spécifique.

Ce modèle comprend le coulisseau de mise au point OPFA (#2458010), qui permet de fixer un oculaire de 31.75 mm (non fourni), et de régler précisément sa position axiale par translation. Ce réglage fin est indispensable pour ajuster la distance de projection entre l’oculaire et le capteur de la caméra, ce qui permet de moduler la focale équivalente. La formule fE = fprimaire × ((a ÷ fEP) - 1) décrit cette relation entre distance de projection (a), focale de l’oculaire (fEP) et focale résultante (fE). Une plus grande distance ou une focale plus courte donne une image plus grande.

Deux rallonges T-2 de 40 mm (référence #1508153) sont incluses. Elles s’insèrent entre le coulisseau et la caméra, et leur nombre peut être augmenté avec d'autres extensions du système Astro T-2 pour ajuster le facteur de projection. L’ensemble se connecte à l’appareil photo via une bague T-2 spécifique au boîtier (non incluse).

Le montage OPFA IV est rigide, étanche à la lumière, sans jeu mécanique, et assure un centrage parfait entre l’axe optique du télescope et celui de la caméra. Il est particulièrement adapté aux télescopes disposant déjà d’une sortie filetée T-2 ou d’un système compatible. L’absence de nez de fixation rend ce modèle universellement adaptable par filetage. Il peut également servir de base mécanique pour concevoir des systèmes plus complexes.

Le coulisseau intègre une bague de serrage rotative qui permet de tourner la caméra sur son axe sans désalignement. Cette fonction est essentielle pour cadrer précisément l’image lors de prises de vue à fort grossissement.

Le diamètre intérieur de 38 mm permet l’utilisation d’oculaires classiques sans risque de vignettage excessif. L’ensemble est usiné avec précision pour garantir une excellente tenue mécanique. Il est recommandé pour la photographie planétaire ou lunaire avec des optiques SC, Newton ou autres configurations à sortie T-2, ainsi que pour la projection sur capteurs CCD via un montage parfaitement ajusté.

Caractéristiques techniques

• Version de base OPFA avec connexions filetées T-2

• Connexion côté télescope : filetage femelle T-2 (M42 x 0.75)

• Connexion côté caméra : filetage mâle T-2 (M42 x 0.75)

• Compatible avec tous accessoires filetés T-2 (télescopes et extensions)

• Coulisseau de mise au point OPFA pour oculaires 31.75 mm

• Réglage longitudinal fin de la position de l’oculaire

• Bague de serrage rotative pour l’orientation de la caméra

• Livré avec deux rallonges T-2 de 40 mm (référence #1508153)

• Oculaire non inclus

• Bague T-2 pour caméra non incluse

• Diamètre intérieur : 38 mm

• Diamètre extérieur : 60 mm

• Longueur optique : variable selon configuration

• Poids net : 0.15 kg

• Construction rigide, sans jeu, étanche à la lumière

• Compatible avec extensions du système Astro T-2
