Roue à filtres 2" QHYCFW3-L Standard

Roue à filtres 2" QHYCFW3-L Standard

La roue à filtres QHYCFW3 a été améliorée pour plus de compatibilité. Le produit d'origine ne peut être utilisé que pour fixer des filtres montés de 1,25 pouce, tandis que la version mise à jour peut être fixée avec des filtres non montés de 31 mm .

Moteur fermé super fin
QHYCCD a sélectionné un moteur pas à pas hybride ultra-fin de haute qualité pour cette conception de roue à filtres. Comparé au moteur pas à pas PM utilisé dans de nombreuses roues filtrantes, le moteur pas à pas hybride a une précision plus élevée, un angle de pas plus petit. Le moteur est fermé pour empêcher la poussière de pénétrer dans le moteur, améliorant ainsi la fiabilité et la durée de vie du moteur. Le sens de rotation du filtre peut être inversé: le carrousel de filtre peut être tourné dans le sens horaire ou antihoraire pour terminer la rotation rapidement, ce qui est très pratique.

Le corps principal du QHYCFW3 est découpé dans une seule pièce d'aluminium par une machine CNC de précision. Le savoir-faire et la finition sont exquis. Lorsque vous la tenez dans les mains, vous ne voulez pas le poser!

Pas de jeu, positionnement de précision
En ce qui concerne l'évolution de l'entraînement par moteur, les roues à filtres utilisaient un entraînement par engrenage tandis que cette roue filtrante de 3ème génération utilise un entraînement à friction sans jeu. Il positionne et arrête également avec une haute précision

Deux modes de contrôle: port QHYCFW à 4 broches et port USB
Il y a un bouton de commutation sur le QHYCFW3. Le commutateur de port série peut permettre une commutation rapide entre le mode de communication série et le mode de communication USB.

QHYCFW3 prend en charge le mode à deux sockets. L'un est le socket 4PIN QHYCFW. Si votre caméra QHYCCD a la prise 4PIN, vous pouvez la connecter directement avec QHYCFW3. Il y a l'alimentation 12V dans la prise 4PIN. Donc, il n'a pas besoin d'alimentation supplémentaire.

Si vous n'avez pas de caméra QHYCCD ou si la caméra n'a pas de prise 4PIN QHYCFW. Vous pouvez utiliser la prise USB pour vous connecter à l'ordinateur. La QHYCFW3 peut être alimenté et contrôlé avec un port USB. Veuillez noter que l'exigence actuelle lors de l'utilisation du câble USB est supérieure (780 mA) à celle que le port USB2.0 peut fournir et certains ordinateurs limiteront le courant à 500 mA. Dans cette condition, QHYCFW3 peut tirer l'alimentation du port de prise QHYCFW (le port 6PIN RJ11 dans le QHYCFW3) et vous avez besoin d'un câble 12V vers RJ11 pour alimenter le QHYCFW2. Lors de l'utilisation de cette méthode. Le tirage actuel du câble USB sera réduit à moins de 100 mA lors de la rotation du moteur.

Caméras de la série «A» avec roues filtrantes: Les caméras QHY90A, QHY16200A, QHY695A / 814A sont des systèmes de caméras «tout-en-un» comprenant des roues filtrantes.

Le QHY90A dispose d'une roue à 7 positions pour les filtres non montés de 36 mm.
Le QHY16200A a une roue à 5 ou 7 positions qui accepte les filtres montés de 2 pouces et les filtres non montés de 50 mm.
Le QHY695A / 814A a une roue à 7 positions pour les filtres non montés de 36 mm, ou une roue à 8 positions pour les filtres montés de 1,25 ”.
Dessin technique QHY CFW3

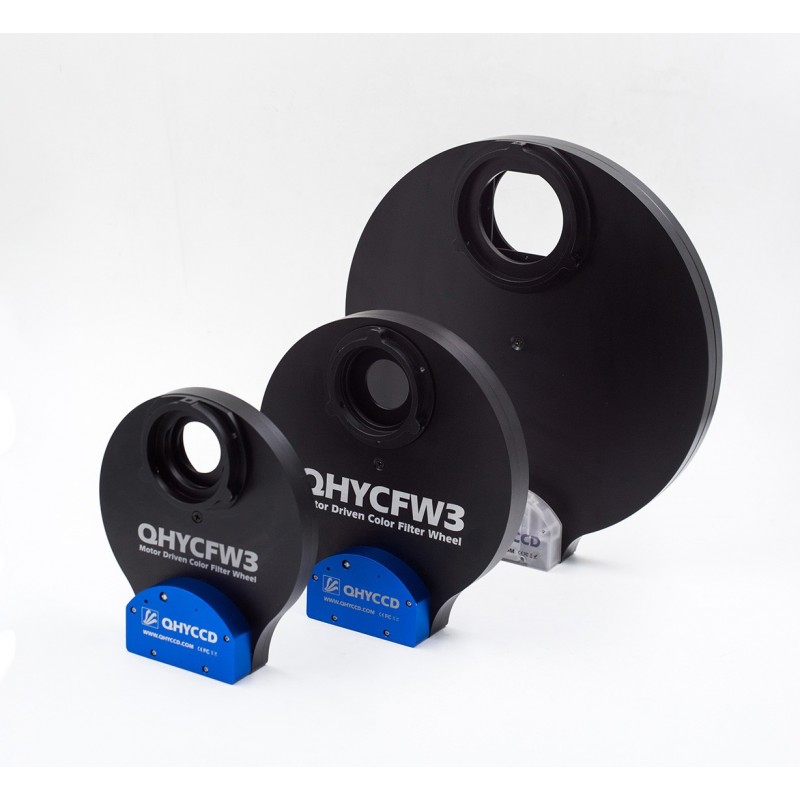

Petit, moyen grand, très grand
Il existe quatre versions de la roue filtrante QHYCFW3 de 3e génération: QHYCFW3XL (très grande taille), QHYCFW3L (grande taille), QHYCFW3M (taille moyenne) et QHYCFW3S (petite taille). Le QHYCFW3M et le QHYCFW3S sont également disponibles en version standard et en version fine. Pour plus de détails, veuillez consulter la page des spécifications.

QHYCFW3S: petite taille. Le QHYCFW3S prend en charge un carrousel contenant sept filtres montés de 1,25 pouces ou un carrousel contenant six filtres non montés de 36 mm. La version mince du QHYCFW3 mesure 15,5 mm d'épaisseur et la version standard 20,5 mm d'épaisseur.
QHYCFW3M: taille moyenne. Le QHYCFW3M prend en charge un carrousel contenant cinq filtres montés de 2 pouces ou non montés de 50 mm ou un carrousel contenant sept filtres non montés de 36 mm. La version mince de cette roue filtrante a une épaisseur de 17,5 mm et la version standard a une épaisseur de 21,5 mm.
QHYCFW3L et QHYCFW3XL: grande et très grande taille. Le QHYCFW3L prend en charge un carrousel contenant sept filtres montés de 2 pouces ou non montés de 50 mm. Le QHYCFW3XL prend en charge un carrousel contenant neuf filtres montés de 2 pouces ou non montés de 50 mm, ou un carrousel contenant sept filtres carrés non montés de 50 mm.
